图纸会审监理提出意见范文英文回答:Design Review.Drawings:Architectural Drawings: Review the drawings for compliance with the building code, zoning regulations, and the owner's program requirements. Check for errors, omissions, and inconsistencies.Structural Drawings: Verify the adequacy of the structural design, including calculations, member sizes, and connections. Ensure that the design meets all applicable codes and standards.Mechanical Drawings: Examine the drawings for compliance with the mechanical code, energy efficiency standards, and the owner's functional requirements. Checkfor proper sizing, coordination, and clearances.Electrical Drawings: Review the drawings for conformance with the electrical code, safety regulations, and the owner's electrical needs. Verify the adequacy of the electrical system, including wiring, fixtures, and equipment.Plumbing Drawings: Ensure that the drawings comply with the plumbing code, water conservation standards, and the owner's plumbing requirements. Check for proper sizing, routing, and fixtures.Specifications:General Conditions: Review the general conditions for completeness, clarity, and accuracy. Check for anyconflicts or ambiguities that could lead to disputes during construction.Division 1-16 Specifications: Examine the technical specifications for compliance with the project'srequirements. Check for errors, omissions, and conflicts between the specifications and the drawings.Schedule and Budget:Review the project schedule: Verify that the schedule is realistic and achievable. Identify any potential delays or bottlenecks that could impact the project's timeline.Assess the project budget: Review the cost estimates and identify any areas where savings could be made or additional funding may be required.Site Visit:Inspect the construction site: During site visits, verify that the work is being performed in accordance with the approved drawings and specifications. Check for any deviations or potential issues that could impact the quality or safety of the project.Meeting Minutes:Document the review process: Take detailed minutes of all design review meetings, including the attendees, discussions, and decisions made. These minutes serve as a record of the review process and help to ensure accountability.Conclusion:The design review process is crucial for ensuring the successful execution of a construction project. By thoroughly reviewing the drawings, specifications, schedule, budget, and site, project stakeholders can identify and mitigate potential issues, ensure compliance withapplicable codes and standards, and optimize the project's overall outcomes.中文回答:图纸会审。

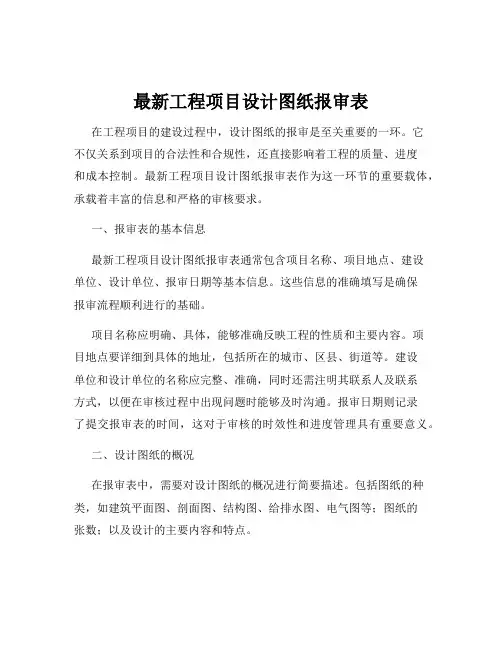

最新工程项目设计图纸报审表在工程项目的建设过程中,设计图纸的报审是至关重要的一环。
它不仅关系到项目的合法性和合规性,还直接影响着工程的质量、进度和成本控制。
最新工程项目设计图纸报审表作为这一环节的重要载体,承载着丰富的信息和严格的审核要求。
一、报审表的基本信息最新工程项目设计图纸报审表通常包含项目名称、项目地点、建设单位、设计单位、报审日期等基本信息。
这些信息的准确填写是确保报审流程顺利进行的基础。
项目名称应明确、具体,能够准确反映工程的性质和主要内容。
项目地点要详细到具体的地址,包括所在的城市、区县、街道等。
建设单位和设计单位的名称应完整、准确,同时还需注明其联系人及联系方式,以便在审核过程中出现问题时能够及时沟通。
报审日期则记录了提交报审表的时间,这对于审核的时效性和进度管理具有重要意义。
二、设计图纸的概况在报审表中,需要对设计图纸的概况进行简要描述。
包括图纸的种类,如建筑平面图、剖面图、结构图、给排水图、电气图等;图纸的张数;以及设计的主要内容和特点。
对于图纸的主要内容,应概括性地介绍工程的总体布局、结构形式、功能分区、设备选型等关键方面。
例如,在建筑平面图中,要说明房间的布局、门窗的位置和尺寸;在结构图中,要阐述基础类型、梁柱的布置和尺寸等。
通过对设计图纸概况的描述,审核人员能够对工程的整体情况有一个初步的了解,为后续的详细审核做好准备。
三、设计依据和规范设计图纸的编制必须依据一定的规范和标准,在报审表中需要明确列出这些依据。
这包括国家和地方的相关法律法规、技术标准、规范规程,以及项目的可行性研究报告、规划设计条件等。
例如,建筑设计要遵循《建筑设计防火规范》《民用建筑设计通则》等;结构设计要依据《混凝土结构设计规范》《钢结构设计规范》等。
同时,如果项目有特殊的要求或限制条件,如环保要求、节能要求等,也应在报审表中予以说明。
审核人员会根据这些设计依据来判断图纸的合规性和科学性。
四、设计人员的资质和签名设计图纸的质量和可靠性与设计人员的资质和经验密切相关。
合同价合同工期建筑面积m2
经办人:负责人: 经办人:负责人:
经办人:负责人:
经办人:负责人:成本部:(审核要点:核对竣工图纸是否具备条件)
审核竣工图的完整、准确、系统。
监理单位:(审核要点:施工范围、工作界面划分、设计变更的实施、现场实际施工情况等)
必须清晰描述总包的施工范围及分部工作,与分包工程的界面划分,竣工图及变更与现场实体是否一
致,尤其需要描述施工方案中涉及费用的部分,及是否符合我司工艺工法要求。
工程部/项目部:(审核要点:施工范围、工作界面划分、设计变更的实施、现场实际施工情况等)必须清晰描述总包的施工范围及分部工作,与分包工程的界面划分,竣工图及变更与现场实体是否一
致,尤其需要描述施工方案中涉及费用的部分,及是否符合我司工艺工法要求。
设计部:(审核要点:施工图纸版本、图纸会审成果、交房标准、节点做法、设计变更等)
必须清晰描述施工竣工蓝图的版本号,设计变更、图纸会审描述是否正确,可附页(需签字),交付标
准、做法需明确
工程竣工图纸审核会签表
合同编号:
工程项目名称
施工单位名称
工程开竣工时间
各有关部门意见。
施工图审查常见问题1、为防止应急电源与正常电源之间并列运行,应急电源发电机的启动命令必须由正常电源主开关的辅助接点发出;应急电源与正常电源之间设置电气及机械联锁,以确保满足《供配电系统设计规范》GB50052-1995第3.0.2条。
有的设计应急发电机启动命令由信号继电器发出,但信号继电器有可能误动作而发出启动发电机的信号,造成与正常电源误并网;有的设计有电气联锁而没有机械联锁。
2、配电室的长度超过7米时,没有设置两个出口,按《10KV及以下变电所设计规范》GB50053-1994第6.2.6条,长度超过7米时,应设两个出口,并宜布置在配电室的两端;成排布置的配电屏长度超过15米,只在通道的两端有出口,按《低压配电设计规范》GB50054-1995第3.1.8条,当两个出口之间的距离超过15米时,其间尚应增加出口。
4、变电所设计时对建筑等专业的要求不具体:考虑室内净高要求时,未计及梁的高度;造成变电所内局部净高很低,使设备布置困难;主出入口的宽、高未考虑设备的吊装及运输方便,造成设备运不进去;双排布置的低压配电屏的电缆沟互不连通,不方便电缆的进出和今后线路的调整;当变电所设置在最低层时,未采取适当抬高该所地面等防水措施。
5、电线电缆选择时,只考虑计算电流大小,未全面考虑敷设方式、敷设环境,未计及温度校正及多路电缆的并敷校正,使线路载流量小于该回路的计算电流或小于该回路断路器的整定值或线路电压损失偏大,从而不满足《低压配电设计规范》GB50054-1995第2.2.2条、第4.3.4条。
6、保护(PE)线截面选择偏小,不满足《低压配电设计规范》GB50054-1995第2.2.9条。
7、中性线(N线)截面偏小,为相线截面的1/2。
由于民用建筑用电负荷绝大多数为单相负荷,三相负荷不平衡必然导致中性线通过不平衡电流,且随着电脑及各种家用电器设备的发展与普及,低压电网的高次谐波污染日益加剧,3次及其奇倍数谐波均构成中性线电流,中性线过电流并由此引发的电气火灾现象也日渐增多。
施工图审查意见汇总表一、概述施工图审查是建筑工程建设过程中的一个重要环节,是对设计质量和施工前准备工作的全面检查。
本文将详细介绍施工图审查意见汇总表的内容、目的和重要性,以及如何根据审查意见进行改进和优化。
二、施工图审查意见汇总表的内容施工图审查意见汇总表是对施工图设计文件全面审查后得出的总结性意见。
通常包括以下内容:1、审查目的:明确审查的目的和要求,如确保设计质量、安全性、合规性等。
2、审查范围:列出审查的具体项目和涉及的专业领域,如建筑、结构、给排水、电气等。
3、审查依据:列出审查所依据的国家标准、行业规范和其他相关法规。
4、审查要点:针对每个专业领域,提出审查的主要点,如结构安全性、设备运行可靠性等。
5、审查结果:对每个点进行详细描述,并提出审查意见和建议。
6、对整个施工图设计文件做出总体评价,指出优点和不足,并提出改进建议。
三、施工图审查意见汇总表的目的和重要性1、提高设计质量:通过对施工图的全面审查,发现并纠正设计中存在的问题,避免因设计缺陷导致的工程质量问题。
2、确保施工安全:审查意见汇总表重点施工过程中的安全隐患,提出相应的防范措施和建议,确保施工人员的生命安全。
3、降低成本:通过提前发现和解决设计中的问题,避免施工过程中因设计变更导致的成本增加。
4、优化设计方案:审查意见汇总表不仅指出问题,还提出优化建议。
这些建议有助于提高建筑的使用功能和性能,降低后期维护成本。
5、规范行业行为:审查意见汇总表对设计单位和施工单位具有一定的约束作用,促使他们更加遵守相关法规和规范,提高行业整体水平。
四、如何根据审查意见进行改进和优化1、认真对待审查意见:设计单位和施工单位应认真对待审查意见,充分了解每个建议背后的原因和目的。
2、及时调整设计方案:对于审查意见中指出的设计问题或不足,设计单位应及时进行调整和完善。
同时,应积极采纳审查意见中的优化建议。
3、加强内部沟通与协作:设计单位各专业之间、设计与施工单位之间应加强沟通与协作,确保问题的整改和优化方案的实施得到有效衔接。
