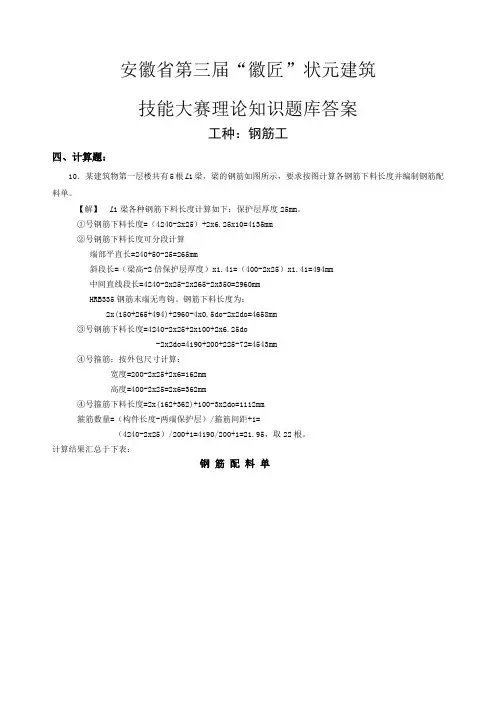

安徽省第三届“徽匠”状元建筑
技能大赛理论知识题库答案
工种：钢筋工
四、计算题：

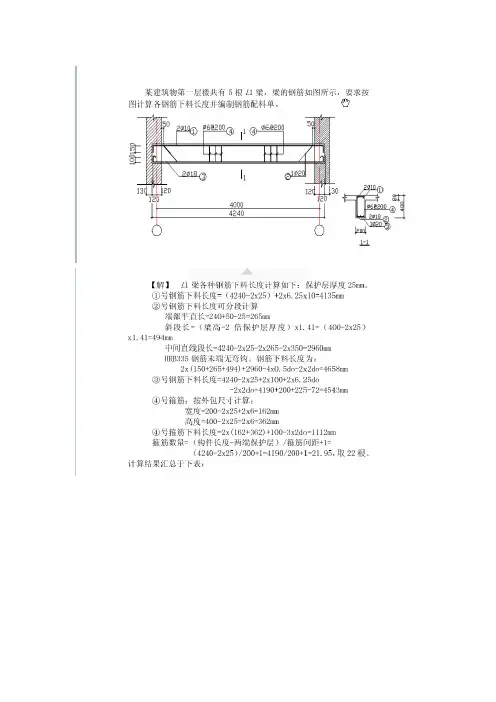

10．某建筑物第一层楼共有5根L1梁，梁的钢筋如图所示，要求按图计算各钢筋下料长度并编制钢筋配料单。
【解】L1梁各种钢筋下料长度计算如下：保护层厚度25mm。
①号钢筋下料长度=（4240-2x25）+2x6.25x10=4135mm
②号钢筋下料长度可分段计算
端部平直长=240+50-25=265mm
斜段长=（梁高-2倍保护层厚度）x1.41=（400-2x25）x1.41=494mm
中间直线段长=4240-2x25-2x265-2x350=2960mm
HRB335钢筋末端无弯钩。
钢筋下料长度为：
2x(150+265+494)+2960-4x0.5do-2x2do=4658mm
③号钢筋下料长度=4240-2x25+2x100+2x6.25do
-2x2do=4190+200+225-72=4543mm
④号箍筋：按外包尺寸计算：
宽度=200-2x25+2x6=162mm
高度=400-2x25=2x6=362mm
④号箍筋下料长度=2x(162+362)+100-3x2do=1112mm
箍筋数量=（构件长度-两端保护层）/箍筋间距+1=
（4240-2x25）/200+1=4190/200+1=21.95，取22根。
计算结果汇总于下表：
钢筋配料单。

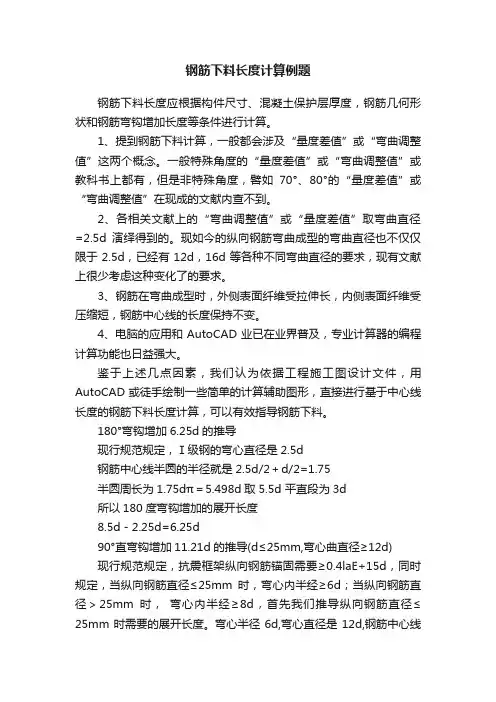

钢筋下料长度计算例题钢筋下料长度应根据构件尺寸、混凝土保护层厚度，钢筋几何形状和钢筋弯钩增加长度等条件进行计算。
1、提到钢筋下料计算，一般都会涉及“量度差值”或“弯曲调整值”这两个概念。
一般特殊角度的“量度差值”或“弯曲调整值”或教科书上都有，但是非特殊角度，譬如70°、80°的“量度差值”或“弯曲调整值”在现成的文献内查不到。
2、各相关文献上的“弯曲调整值”或“量度差值”取弯曲直径=2.5d演绎得到的。
现如今的纵向钢筋弯曲成型的弯曲直径也不仅仅限于2.5d，已经有12d，16d等各种不同弯曲直径的要求，现有文献上很少考虑这种变化了的要求。
3、钢筋在弯曲成型时，外侧表面纤维受拉伸长，内侧表面纤维受压缩短，钢筋中心线的长度保持不变。
4、电脑的应用和AutoCAD业已在业界普及，专业计算器的编程计算功能也日益强大。
鉴于上述几点因素，我们认为依据工程施工图设计文件，用AutoCAD或徒手绘制一些简单的计算辅助图形，直接进行基于中心线长度的钢筋下料长度计算，可以有效指导钢筋下料。
180°弯钩增加6.25d的推导现行规范规定，Ⅰ级钢的弯心直径是2.5d钢筋中心线半圆的半径就是2.5d/2＋d/2=1.75半圆周长为1.75dπ＝5.498d取5.5d 平直段为3d所以180度弯钩增加的展开长度8.5d－2.25d=6.25d90°直弯钩增加11.21d的推导(d≤25mm,弯心曲直径≥12d)现行规范规定，抗震框架纵向钢筋锚固需要≥0.4laE+15d，同时规定，当纵向钢筋直径≤25mm时，弯心内半经≥6d；当纵向钢筋直径＞25mm时，弯心内半经≥8d，首先我们推导纵向钢筋直径≤25mm时需要的展开长度。
弯心半径6d,弯心直径是12d,钢筋中心线1/4圆的直径是13d, 90°圆心角对应的圆周长度＝13dπ×90°／360°=10.21d。
练习——钢筋下料长度计算钢筋下料长度计算钢筋下料长度＝外包尺寸+端头弯钩长度－量度差箍筋下料长度＝箍筋周长+箍筋调整值钢筋弯曲量度差值钢筋弯曲角度30 45 60 90 135量度差值 d 2d箍筋调正值箍筋直径4－5 6 8 10－12量外包尺寸40 50 60 70量内包尺寸80 100 120 150－1701．钢筋配料单的编制(1)编制钢筋配料单之前必须熟悉图纸，把结构施工图中钢筋的品种、规格列成钢筋明细表，并读出钢筋设计尺寸。
(2)计算钢筋的下料长度。
(3)根据钢筋下料长度填写和编写钢筋配料单，汇总编制钢筋配料单。
在配料单中，要反映出工程名称，钢筋编号，钢筋简图和尺寸，钢筋直径、数量、下料长度、质量等。
(4)填写钢筋料牌根据钢筋配料单，将每一编号的钢筋制作一块料牌，作为钢筋加工的依据，见图5-24所示。
钢筋的下料长度计算一、直线钢筋下料长度=构件长度-保护层厚度+弯钩增加长度二、弯起钢筋下料长度=直段长度+斜段长度-量度差值(弯曲调整值)+弯钩增加长度。
注意：度量差值=钢筋的外包尺长度减去钢筋的中轴线的长度钢筋在弯曲时：外侧会变长，而内侧会变短，但轴线尺寸不变。
（所以最外侧的尺寸和中轴线的尺寸就会有一个差值，这个差值就是度量差值，或者叫做弯曲调整值）可能我的表达有点不清楚，懂了没要是不明白就给我信息咯。
钢筋弯曲角度：30°45°60°90°135°钢筋弯曲调整值：2d若钢筋需要搭接时，还需加上钢筋的搭接长度。
弯钩分为：1。
半圆弯钩2。
直弯钩3。
斜弯钩弯钩弯曲度数：180°90°45°弯钩增加长度：（注意：要区分开弯曲和弯钩，不然你要晕的。
）弯曲：是不带弯钩的，只是钢筋变曲折而已，例如：弯曲45°90°弯钩：。
就是带弯钩啦。
（我怎么觉得这个解释有点怪呢哈哈哈。
）三、箍筋下料长度=箍筋周长+箍筋调整值(分抗震和非抗震，带弯钩和不带弯钩。
