附件1：外文资料翻译译文自制程序脉冲幅宽调节——应用于12-24伏G．弗勒斯特库克宽幅脉冲调节器(PWM)可以作为调光器使用，还可以作为直流电机调速器。
这里所描述的设备可以控制几安培的直流电流。
该电路系统可以用于调节12-24伏内的微小变化。
此设备已被用于控制汽车尾灯亮度，以及电脑电源控制的小型直流风扇的转速。
脉冲幅宽调节一个PWM电路的工作原理是形成一系列占空比率可控的直流脉冲方波。
在平均时间内可以有0-100%的不同变化。
这样，就能把量化的电力传送到负载。
PWM电路相比于电阻功率控制器上的的主要优点是效率更高。
在PWM的50%的水平时，将使用全部功率的50%，几乎将所有这些都转移到负载。
而在电阻功率控制器的50%水平时，将消耗约全部功率的71%；50%的功率转移到负载，另外21%的能量浪费到了加热电阻上。
根据负载电流，通常PWM电路浪费的功率远低于1%。
它需要在连续恒定功率下运行，所以更多被用于高功率负载的效率提高。
优势能源再生系统中的关键是提高负载效率。
一个脉宽调制器的另一个优点是，有充分的脉冲电源电压，并且产生一个更容易克服电机内阻的更大的扭矩。
而一个电阻功率控制器对电机速度的控制会使电压减弱，这将导致电机反应延迟。
最后，在PWM电路，常见的小电位器可用于控制各种负载，而大型和昂贵的高功率可变电阻器必须要用电阻控制器。
缺点脉宽调制电路的主要缺点是增加了复杂性，和可能产生射频干扰（RFI）。
射频干扰会更少通过附近的负载控制器而通过短路线，而且在某些情况下，会通过额外的电源滤波线路。
该电路会产生调幅无线干扰，这些干扰在横跨负载电容（C3）的旁路形成，远离最近的引脚。

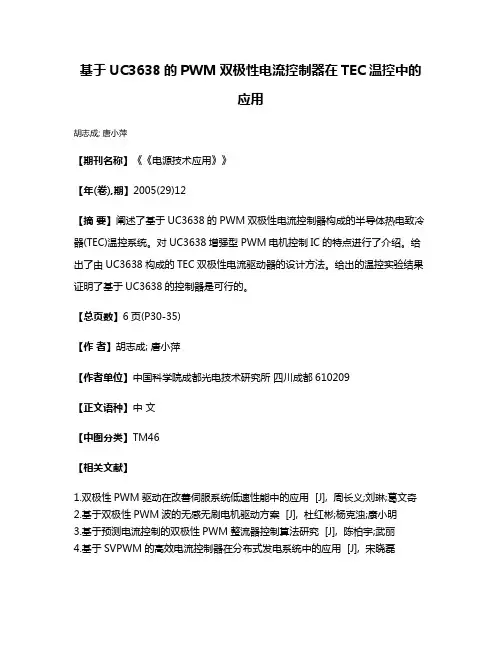

基于UC3638的PWM双极性电流控制器在TEC温控中的
应用
胡志成; 唐小萍
【期刊名称】《《电源技术应用》》
【年(卷),期】2005(29)12
【摘要】阐述了基于UC3638的PWM双极性电流控制器构成的半导体热电致冷器(TEC)温控系统。
对UC3638增强型PWM电机控制IC的特点进行了介绍。
给出了由UC3638构成的TEC双极性电流驱动器的设计方法。
给出的温控实验结果证明了基于UC3638的控制器是可行的。
【总页数】6页(P30-35)
【作者】胡志成; 唐小萍
【作者单位】中国科学院成都光电技术研究所四川成都610209
【正文语种】中文
【中图分类】TM46
【相关文献】
1.双极性PWM驱动在改善伺服系统低速性能中的应用 [J], 周长义;刘琳;葛文奇
2.基于双极性PWM波的无感无刷电机驱动方案 [J], 杜红彬;杨克浊;康小明
3.基于预测电流控制的双极性PWM整流器控制算法研究 [J], 陈柏宇;武丽
4.基于SVPWM的高效电流控制器在分布式发电系统中的应用 [J], 宋晓磊
5.基于PID+PWM双反馈的高效率H桥驱动DPSSr双向温控电源设计 [J], 刘谈平;王建华;甄景涛
因版权原因，仅展示原文概要，查看原文内容请购买。

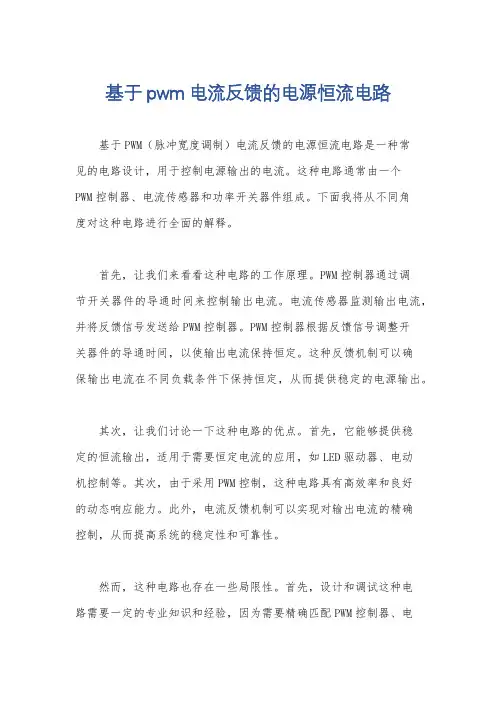

基于pwm电流反馈的电源恒流电路基于PWM（脉冲宽度调制）电流反馈的电源恒流电路是一种常见的电路设计，用于控制电源输出的电流。
这种电路通常由一个PWM控制器、电流传感器和功率开关器件组成。
下面我将从不同角度对这种电路进行全面的解释。
首先，让我们来看看这种电路的工作原理。
PWM控制器通过调节开关器件的导通时间来控制输出电流。
电流传感器监测输出电流，并将反馈信号发送给PWM控制器。
PWM控制器根据反馈信号调整开关器件的导通时间，以使输出电流保持恒定。
这种反馈机制可以确保输出电流在不同负载条件下保持恒定，从而提供稳定的电源输出。
其次，让我们讨论一下这种电路的优点。
首先，它能够提供稳定的恒流输出，适用于需要恒定电流的应用，如LED驱动器、电动机控制等。
其次，由于采用PWM控制，这种电路具有高效率和良好的动态响应能力。
此外，电流反馈机制可以实现对输出电流的精确控制，从而提高系统的稳定性和可靠性。
然而，这种电路也存在一些局限性。
首先，设计和调试这种电路需要一定的专业知识和经验，因为需要精确匹配PWM控制器、电流传感器和开关器件。
其次，由于PWM控制器的工作频率较高，可能会产生电磁干扰和噪声问题，需要进行有效的滤波和抑制措施。
最后，让我们看看一些实际应用。
基于PWM电流反馈的电源恒流电路广泛应用于LED照明、电动工具、电动汽车等领域，这些应用对恒定电流的要求较高，同时也需要高效率和稳定性。
在这些应用中，这种电路能够提供稳定可靠的电源输出，满足设备对电流的精确控制和稳定性的要求。
综上所述，基于PWM电流反馈的电源恒流电路是一种重要的电路设计，通过PWM控制和电流反馈机制实现对输出电流的精确控制，具有稳定性高、效率高的优点，适用于多种应用领域。
然而，设计和应用这种电路需要充分考虑到其特点和局限性，以确保系统的稳定性和可靠性。
PWM开关调整器及其应用电路PWM开关调整器是一种电子器件，用于调整电源或信号的占空比，从而改变输出信号的幅度。
它的工作原理是通过周期性地开关，控制信号的高电平部分和低电平部分的时间比例，从而达到调整信号幅度的目的。
PWM开关调整器广泛应用于电源转换器、无线通信、电机控制等领域。
PWM开关调整器主要由比较器、控制逻辑、CR周期延时电路和开关器件组成。
比较器用于比较参考信号与可调参考电压，控制逻辑用于产生控制信号，CR周期延时电路用于产生周期延时信号，而开关器件则根据控制信号对输入信号进行开关调整。
PWM开关调整器的应用电路包括正弦波调制器、脉冲宽度调制器和电源转换器等。
正弦波调制器通过将被调信号与高频三角波进行比较，产生PWM信号，使其幅度随被调信号的幅度而变化，从而实现信号的调制。
脉冲宽度调制器将模拟信号转换为脉冲信号，利用PWM开关调整器调整脉冲宽度，从而改变信号幅度。
电源转换器则通过PWM开关调整器将输入电源转换为输出电源，以实现电压升降或逆变的功能。
PWM开关调整器的优点是高效率、精确控制和稳定性好。
它可以精确地调整电源或信号的幅度，从而满足各种应用的需求。
另外，PWM开关调整器通过快速开关，可以实现高效率的功率转换，减少能量损耗。
此外，PWM开关调整器的输出稳定性好，对负载变化的响应较快。
总之，PWM开关调整器是一种重要的电子器件，可以通过控制信号的占空比来调整信号的幅度。
它在众多领域中具有广泛的应用，如电源转换器、无线通信和电机控制等。
通过利用其高效率、精确控制和稳定性好的优点，可以实现各种应用的需求。
PWM开关调整器在电源转换器领域中的应用是其中最重要和广泛的。
电源转换器是一种将电能从一种形式转换为另一种形式的电子器件，其中PWM开关调整器起到重要的作用。
在直流-直流(DC-DC)电源转换器中，PWM开关调整器用于将输入直流电压转换为所需的输出直流电压。
在PWM开关调整器中，开关频率通常可以达到几十千赫兹甚至几百千赫兹，相比较而言开关速度非常快。

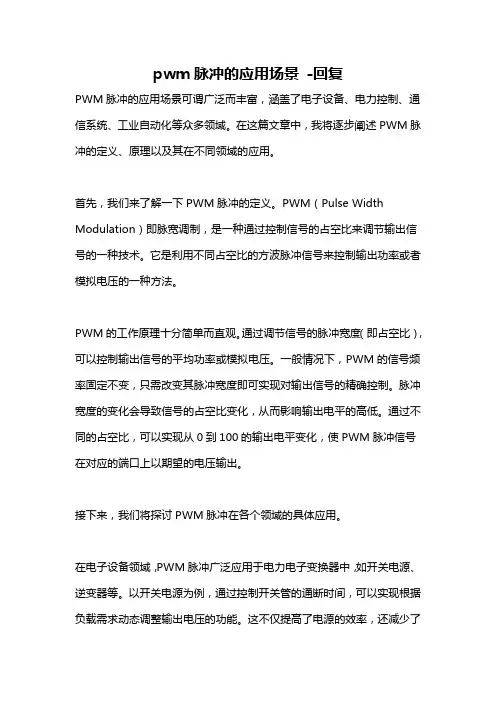

pwm脉冲的应用场景-回复PWM脉冲的应用场景可谓广泛而丰富，涵盖了电子设备、电力控制、通信系统、工业自动化等众多领域。
在这篇文章中，我将逐步阐述PWM脉冲的定义、原理以及其在不同领域的应用。
首先，我们来了解一下PWM脉冲的定义。
PWM（Pulse Width Modulation）即脉宽调制，是一种通过控制信号的占空比来调节输出信号的一种技术。
它是利用不同占空比的方波脉冲信号来控制输出功率或者模拟电压的一种方法。
PWM的工作原理十分简单而直观。
通过调节信号的脉冲宽度（即占空比），可以控制输出信号的平均功率或模拟电压。
一般情况下，PWM的信号频率固定不变，只需改变其脉冲宽度即可实现对输出信号的精确控制。
脉冲宽度的变化会导致信号的占空比变化，从而影响输出电平的高低。
通过不同的占空比，可以实现从0到100的输出电平变化，使PWM脉冲信号在对应的端口上以期望的电压输出。
接下来，我们将探讨PWM脉冲在各个领域的具体应用。
在电子设备领域，PWM脉冲广泛应用于电力电子变换器中，如开关电源、逆变器等。
以开关电源为例，通过控制开关管的通断时间，可以实现根据负载需求动态调整输出电压的功能。
这不仅提高了电源的效率，还减少了能量的消耗。
在电力控制领域，PWM脉冲被应用于电机速度调节和电机驱动。
通过改变PWM信号的占空比，可以调节电机的转速，实现精确的速度控制。
此外，在大型电气设备中，比如变压器的绝缘材料老化检测以及传感器信号采集等方面，PWM脉冲也有着重要的应用。
PWM脉冲技术在通信系统中也扮演着重要的角色。
例如，在数字音频处理中，PWM信号可以实现对音频数据的高效编码和解码，使得音频数据以数字信号的形式传输。
此外，PWM脉冲还被广泛应用于调制解调器、调频合成器以及无线通信系统中的数字调制等技术中。
工业自动化领域也是PWM脉冲的重要应用场景之一。
例如，在电动机控制系统中，PWM脉冲用于精确控制电动机的速度和转矩。
此外，机器人控制、工业流程控制、液压和气动控制系统等均离不开PWM脉冲的应用。

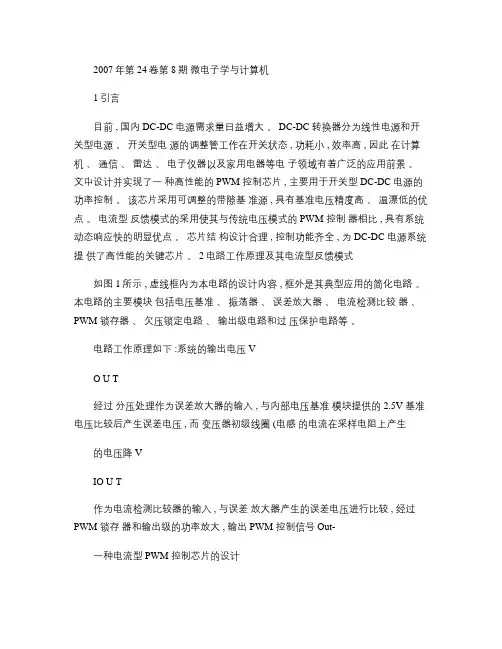

2007年第 24卷第 8期微电子学与计算机1引言目前 , 国内 DC-DC 电源需求量日益增大。
DC-DC 转换器分为线性电源和开关型电源。
开关型电源的调整管工作在开关状态 , 功耗小 , 效率高 , 因此在计算机、通信、雷达、电子仪器以及家用电器等电子领域有着广泛的应用前景。
文中设计并实现了一种高性能的 PWM 控制芯片 , 主要用于开关型 DC-DC 电源的功率控制。
该芯片采用可调整的带隙基准源 , 具有基准电压精度高、温漂低的优点。
电流型反馈模式的采用使其与传统电压模式的 PWM 控制器相比 , 具有系统动态响应快的明显优点。
芯片结构设计合理 , 控制功能齐全 , 为 DC-DC 电源系统提供了高性能的关键芯片。
2电路工作原理及其电流型反馈模式如图 1所示 , 虚线框内为本电路的设计内容 , 框外是其典型应用的简化电路。
本电路的主要模块包括电压基准、振荡器、误差放大器、电流检测比较器、PWM 锁存器、欠压锁定电路、输出级电路和过压保护电路等。
电路工作原理如下 :系统的输出电压 VO U T经过分压处理作为误差放大器的输入 , 与内部电压基准模块提供的 2.5V 基准电压比较后产生误差电压 , 而变压器初级线圈 (电感的电流在采样电阻上产生的电压降 VIO U T作为电流检测比较器的输入 , 与误差放大器产生的误差电压进行比较 , 经过PWM 锁存器和输出级的功率放大 , 输出 PWM 控制信号 Out-一种电流型 PWM 控制芯片的设计师娅 , 唐威(西安微电子技术研究所 , 陕西西安 710054摘要 :设计并实现了一种高性能的功能齐全的电流型 PWM 控制芯片。
电路采用可调整的带隙基准源和电流型反馈模式 , 具有基准精度高、温漂低、系统动态响应快等优点。
电路的输出级驱动电流可达 1A , 开关频率可达 500kHz , 具有过压、过流保护和欠压锁定的功能。
关键词 :PWM 控制器 ; 带隙基准 ; 电流型中图分类号 :TN4文献标识码 :A 文章编号 :1000-7180(2007 08-0145-04Design of Current-Mode PWM ControllerSHI Ya , TANG Wei(Xi ′ an Microelectronic Technology Institute, Xi ′ an 710054, ChinaAbstract :A high performance current mode PWM controller chip is implemented in this paper. High precision, low temperature coefficent and fast dynamic response is achieved by using adjustable bandgap reference and current mode of control in this chip. In addition, The PWM controller can reach up to output current of 1A and switching frequency of 500kHz, and has function such as UVLO, over-voltage and over-current protecting.Key words :PWM controller ; bandgap reference ; current mode收稿日期 :2006-11-23145微电子学与计算机 2007年第 24卷第 8期put 。
一文读懂PWM原理及其在电源中的应用熟悉单机片的同学就应该知道pwm,也就是脉冲宽度调制技术,它是通过对一系列脉冲的宽度进行调制,来获得等效的波形。
是利用微处理器的数字输出来对模拟电路进行控制的一种非常有效的技术，因其操作简单，又灵活等优势成为电力电子技术最常见的控制方式。
一、PWM原理脉宽调制（PWM）控制方式就是对逆变电路开关器件的通断进行控制，使输出端得到一系列幅值相等的脉冲，用这些脉冲来代替正弦波或所需要的波形。
也就是在输出波形的半个周期中产生多个脉冲，使各脉冲的等值电压为正弦波形，所获得的输出平滑且低次谐波少。
按一定的规则对各脉冲的宽度进行调制，即可改变逆变电路输出电压的大小，也可改变输出频率，如REF _Ref465597749 \h \* MERGEFORMAT图1所示为脉宽调制原理图。
图1 脉宽调制原理图例如，把正弦半波波形分成N等份，就可把正弦半波看成由N个彼此相连的脉冲所组成的波形。
如果把上述脉冲序列用同样数量的等幅而不等宽的矩形脉冲序列代替，使矩形脉冲的中点和相应正弦等分的中点重合，且使矩形脉冲和相应正弦部分面积（即冲量）相等，就得到一组脉冲序列，这就是PWM波形。
根据冲量相等效果相同的原理，PWM波形和正弦半波是等效的，如图2所示为正弦波PWM调制波形。
图2 正弦波PWM调制二、PWM在LED驱动电源中的作用PWM信号驱动是LED驱动电源中的一种。
许多LED应用都需要具备调光功能，比如LED背光或建筑照明调光。
通过调整LED的亮度和对比度可以实现调光功能。
简单地降低器件的电流也许能够对LED 发光进行调整，但是让LED在低于额定电流的情况下工作会造成许多不良后果，比如色差问题。
取代简单电流调整的方法是在LED驱动器中集成脉宽调制（PWM）控制器。
PWM的信号并不直接用于控制LED，而是控制一个开关，例如一个MOSFET，以向LED提供所需的电流。
PWM控制器通常在一个固定频率上工作并且对脉宽进行调整，以匹配所需的占空比，应用者的系统只需要提供宽、窄不同的数字式脉冲，即可简单地实现改变输出电流，从而调节LED的亮度。
PWM直流电机调速器的应用及接线方式

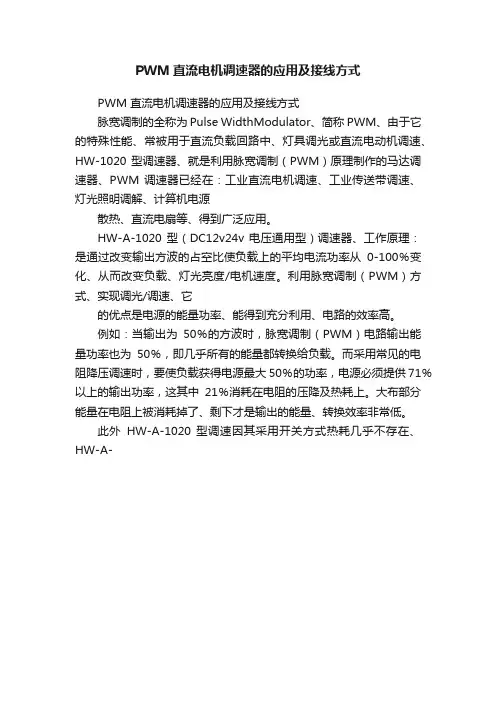

PWM 直流电机调速器的应用及接线方式
脉宽调制的全称为Pulse WidthModulator、简称PWM、由于它的特殊性能、常被用于直流负载回路中、灯具调光或直流电动机调速、HW-1020 型调速器、就是利用脉宽调制（PWM）原理制作的马达调速器、PWM 调速器已经在：工业直流电机调速、工业传送带调速、灯光照明调解、计算机电源
散热、直流电扇等、得到广泛应用。
HW-A-1020 型（DC12v24v 电压通用型）调速器、工作原理：是通过改变输出方波的占空比使负载上的平均电流功率从0-100％变化、从而改变负载、灯光亮度/电机速度。
利用脉宽调制（PWM）方式、实现调光/调速、它
的优点是电源的能量功率、能得到充分利用、电路的效率高。
例如：当输出为50％的方波时，脉宽调制（PWM）电路输出能量功率也为50％，即几乎所有的能量都转换给负载。
而采用常见的电阻降压调速时，要使负载获得电源最大50％的功率，电源必须提供71％以上的输出功率，这其中21％消耗在电阻的压降及热耗上。
大布部分能量在电阻上被消耗掉了、剩下才是输出的能量、转换效率非常低。
此外HW-A-1020 型调速因其采用开关方式热耗几乎不存在、HW-A-。
基于UC2843的隔离式DCDC电源设计摘要：随着4G网络的发展，各城市逐步将基站建设纳入其重点工作，多回路直流电能表作为基站选配件开始被列入基站监测系统的招标项目中，市场前景广阔。
DCDC电源作为电能表的关键器件之一，其设计的高性价比，高可靠性至关重要。
关键词：UC2843；隔离式；DCDC电源设计引言电能表的辅助电源通常采用集成的DCDC模块，但DCDC模块属于货架产品，其输出电压规格固定，可调整性小。
由于集成的DCDC模块尺寸限制，模块输入与输出，输出与输出之间隔离度不高，若采用定制电能表匹配的DCDC模块的方式，设计成本太高，周期较长。
因此根据多回路直流电能表功能需求，采用电流模式控制器UC2843及一些分立元器件，设计一款低压宽范围输入的DCDC电源，配套多回路直流电能表使用。
一、系统总体架构UC2843是一款单电源供电，单路调制输出，带电流正向补偿的高性能固定频率电流模式控制器，专为低压应用而设计。
此控制器内部包含PWM比较器、误差放大器、欠压锁定单元和振荡器等单元。
为保证DCDC电源输入与输出、输出与输出之间的高隔离度（2.5KVAC/5mA/1min）以及抗干扰度；为解决UC2843采用传统非隔离式设计时，由于输入电压变化较大、纹波大等问题，将主输出与输入采用光耦隔离，主输出与辅输出间通过变压器隔离的方式进行设计。
多回路电能表的输入电压为宽范围的低压输入（电压范围：18V～72V），为保证在输入电压范围内电源能正常工作，针对输入电压对UC2843的供电电路进行处理，提出一种针对宽输入电压范围的隔离式DCDC电源设计方案。
二、关键环节设计2.1供电控制电路UC2843的Vcc启动电压门槛为：7.8V-9V，Vcc维持电压为7.0V-8.2V，Vcc钳位电压最小值为30V。
为适应Vin为18V-72V的宽输入范围电压，需设计电源供电控制电路。
Vin的输入电压范围为18V～72V，R1、R2对Vin的电压进行分压，可调整电阻的取值来确定最低的启动电压Vin，VD3为稳压管，可根据电路需求将VD3的取值固定来确定最大的输出Vcc电压。
大电流24vdc连续使用型继电器

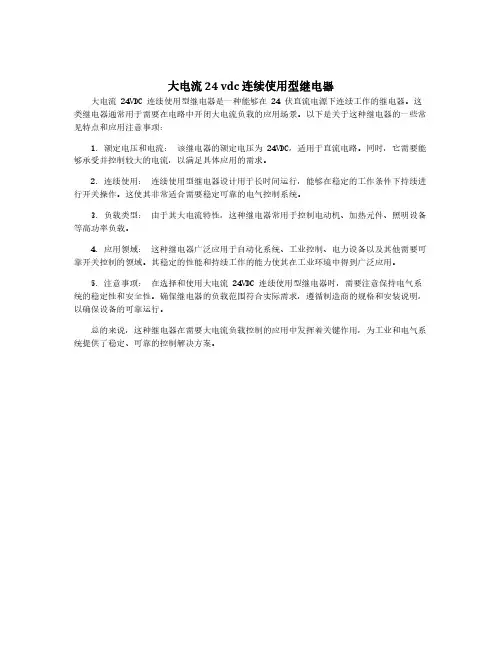

大电流24VDC连续使用型继电器是一种能够在24伏直流电源下连续工作的继电器。
这类继电器通常用于需要在电路中开闭大电流负载的应用场景。
以下是关于这种继电器的一些常见特点和应用注意事项：
1.额定电压和电流：该继电器的额定电压为24VDC，适用于直流电路。
同时，它需要能够承受并控制较大的电流，以满足具体应用的需求。
2.连续使用：连续使用型继电器设计用于长时间运行，能够在稳定的工作条件下持续进行开关操作。
这使其非常适合需要稳定可靠的电气控制系统。
3.负载类型：由于其大电流特性，这种继电器常用于控制电动机、加热元件、照明设备等高功率负载。
4.应用领域：这种继电器广泛应用于自动化系统、工业控制、电力设备以及其他需要可靠开关控制的领域。
其稳定的性能和持续工作的能力使其在工业环境中得到广泛应用。
5.注意事项：在选择和使用大电流24VDC连续使用型继电器时，需要注意保持电气系统的稳定性和安全性。
确保继电器的负载范围符合实际需求，遵循制造商的规格和安装说明，以确保设备的可靠运行。
总的来说，这种继电器在需要大电流负载控制的应用中发挥着关键作用，为工业和电气系统提供了稳定、可靠的控制解决方案。
摘要：介绍并比较了电压控制型和电流控制型DC/DC变换器的基本原理，设计出了基于电流控制型PWM 控制芯片UC3846的大功率DC/DC变换器的实用电路，提出了两种UC3846输出脉冲封锁方式，设计出一种新颖的IGBT驱动电路，实验结果证明,该电路具有较好的控制特性和稳定性。
关键词：DC/DC变换器；脉宽调制；电压控制型；电流控制型；IGBT驱动0 引言随着工业、航空、航天、军事等应用领域技术的不断发展，人们对开关稳压电源的要求也越来越高。
某系统对大功率开关稳压电源提出的要求是：输入电压为AC220V，输出电压为DC38V，输出电流为100A。
开关电源的结构一般为先进行AC/DC然后再DC/DC的形式，考虑到论文篇幅的限制，仅对DC/DC变换部分进行讨论。
大功率DC/DC变换器主电路拓扑有很多种，诸如双管正激式、推挽式、半桥式和全桥式等。
控制芯片的种类也非常多，主要分为电流控制型与电压控制型两大类。
电压控制型只对输出电压采样，作为反馈信号进行闭环控制，采用PWM技术调节输出电压，从控制理论的角度看，这是一种单环控制系统。
电流控制型是在电压控制型的基础上，增加一个电流负反馈环节，使其成为双环控制系统，从而提高了电源的性能。
根据对各种拓扑和控制方式的技术成熟程度，工程化实现难度，电气性能以及成本等指标的比较，本文选用半桥式DC/DC变换器作为主电路，电流型PWM控制芯片UC3846作为该系统的控制单元。
1 电压控制型脉宽调制器和电流控制型脉宽调制器图1为电压控制型变换器的原理框图。
电源输出电压的采样反馈值V f与参考电压V r进行比较放大，得到误差信号V e，它与锯齿波信号比较后，PWM比较器输出PWM控制信号，经驱动电路驱动开关管通断，产生高频方波电压，由高频变压器传输至副方，经整流滤波得到所需要的电压。
改变电压给定V r，即可改变输出电压V o。
图1 电压控制型的原理图图2为电流控制型变换器的原理框图。
24v直流电源用途24V直流电源是一种特定电压的电源设备，通常由变压器、整流器和滤波器组成。
它可以在许多不同的应用领域中使用。
以下是24V直流电源的一些主要用途。
1. 工业自动化控制系统：24V直流电源广泛应用于工业自动化控制系统中，例如PLC（可编程逻辑控制器）、DCS（分散控制系统）和SCADA（监控和数据采集系统）。
这些系统通常需要持续稳定的供电，以确保设备的正常运行和数据的可靠采集和传输。
2. 通信设备：24V直流电源也是许多通信设备的主要电源，如电话交换机、网络设备和通信基站。
这些设备需要稳定的电压以确保通信信号的质量和传输速度。
3. 照明系统：24V直流电源也可应用于照明系统，特别是低功率的照明应用。
例如，一些橱柜灯和浴室灯具使用24V直流电源供电，具有较低的能耗和更长的使用寿命。
4. 太阳能发电系统：24V直流电源是太阳能发电系统中常用的电源。
太阳能电池板产生的电能通常为直流电流，需要通过逆变器将其转换为交流电流以供应给家庭和商业用途。
在此过程中，中间电压级别的24V直流电源非常适合用作逆变器的输入电源。
5. 汽车电子系统：现代汽车中的许多电子设备，如汽车音响、导航系统和车载摄像头，都需要24V直流电源供电。
这些设备一般由车辆的电瓶或发电机提供电能，然后通过稳压电路和滤波器，将电压调整为稳定的24V直流电源。
6. 实验室及测试设备：在实验室和测试领域中，24V直流电源经常被用于为各种仪器和设备提供电源。
例如，许多电子设备、测量仪器和逻辑分析仪都使用24V直流电源供电，以确保其正常运行和可靠性。
7. 家庭和办公室电子设备：在家庭和办公室环境中，24V直流电源可以用于供电各种设备和电子产品，如安全摄像机、路由器、打印机和电脑显示器等。
这些设备通常需要较低的电压，并且24V直流电源能够满足其电能需求。
总之，24V直流电源是一种广泛应用于各个领域的电源设备。
它可以为许多不同的设备和系统提供持续稳定的电源，包括工业控制系统、通信设备、太阳能发电系统、汽车电子系统、实验室和测试设备，以及家庭和办公室电子设备。
PWM控制方法在整流方面的应用作者：马俊梅来源：《数字技术与应用》2013年第06期摘要：本文针对二极管或晶闸管组成的不控或相控传统低频整流器的缺点，引入PWM控制整流思想，并介绍了应用广泛的三相电压型PWM 整流器及其几种控制方法。
关键词：PWM整流电路间接电流控制直接电流控制中图分类号：TN861 文献标识码：A 文章编号：1007-9416（2013）06-0037-011 传统低频整流电路存在的问题[1]由二极管或晶闸管组成的不控或相控传统低频整流器，在工业领域得到了广泛的应用，然而这类整流器存在着如下：输入功率因数较低；交流侧输入电流谐波含量较高，造成电网谐波污染缺点；因此，消除谐波污染并提高功率因数，已成为整流方面必须解决的问题。
2 PWM整流电路所谓PWM整流电路指采用PWM控制方式和全控型器件组成的整流电路。
由于它在不同程度上解决传统低频整流电路存在的问题，得到国内外的重视，随着全控型功率器件开关容量的增大，微机及数字信号处理器（DSP）性能的提高、SPWM技术的日渐成熟，也由于其主电路拓扑结构与逆变电路十分相似，因此逆变电路获得成功的经验和技术都可以顺利地移植到PWM整流电路，所以近年来发展较快。
PM整流器对电网不产生谐波污染，是一种真正意义上的绿色环保整流装置，PWM整流将成整流电路的主流。
3 PWM整流电路工作原理PWM整流器种类较多，根据输入交流电源相数分为单相和三相PWM整流电路；按主电路结构分为单开关与多开关型；根据PWM整流器直流侧电能输出环节的不同，又可以将PWM整流器分为电压型PWM整流器和电流型PWM整流器；按桥路结构可分为半桥电路和全桥电路；另外，还有新型的三电平PWM整流器等。
本文只介绍目前在实际中应用比较广泛的三相电压型半桥PWM 整流器。
3.1 三相电压型PWM整流器主电路该电路由一个三相全控桥、交流侧接有三个滤波电感、直流侧接有一个大的直流稳压电容构成，是目前比较常用的三相PWM整流电路，比较适合用与三相电网平衡系统。
24v散热风扇3线工作原理【引言】近年来，随着电子产品的不断普及和应用，各种散热问题也逐渐浮现出来。
散热风扇作为解决电子产品散热问题的重要设备之一，被广泛应用于电脑、机箱、电源、机柜等多个领域中。
24V散热风扇是其中的一种类型，接下来我将详细介绍它的3线工作原理。
【正文】根据电子原理，24V散热风扇的3线工作原理可以分为电源线、地线和PWM控制线。
具体解析如下：1. 电源线电源线是24V散热风扇的供电线路，一般为红色线。
它的主要功能是为风扇提供电源，让风扇产生旋转，起到散热的作用。
电源线通常连接在24V的电源上，由于其电压较高，所以使用时需要注意安全事项，避免误伤。
2. 地线地线是24V散热风扇回路的共性线路，一般为黑色线。
在电路中，电流必须有返回路径，这个路径通常是指地线。
地线不仅起到返回电流的作用，还可以将电路中可能存在的静电干扰排除，确保24V散热风扇的正常运行。
3. PWM控制线PWM控制线是24V散热风扇的控制线路，一般为白色线。
PWM控制线的主要功能是控制风扇的转速，以达到散热效果的优化。
PWM控制线所接收的信号是数字信号，根据信号的宽度和频率来控制风扇的转速。
【结语】要想实现24V散热风扇的3线工作原理，需要在实际使用过程中进行合理连接，确保每一条线路连接正确。
同时，还需要注意电源选用、安全防护等方面的问题。
24V散热风扇的3线工作原理所涉及的专业知识比较多，需要认真学习和掌握。
【总结】24V散热风扇的3线工作原理是电子产品散热的基础之一，实际应用非常广泛。
相信通过本文的介绍，读者对于24V散热风扇的3线工作原理已经有了更加详细的了解。
在将来的使用过程中，希望读者要特别注意安全问题，以确保使用的顺利和安全。
如何利用双环电流型PWM控制器完成PFC设计
在目前的中小型电源产品设计过程中，电流型PWM控制器已经得到了广泛的采用。
而对PWM控制器采用PFC技术设计，能够帮助工程师有效的减少电网系统干扰，还能够降低功耗，一举两得。
本文将会就如何利用双环电流型PWM控制器完成PFC设计，展开简要科普和介绍。
功率因数校正方法
想要了解如何利用双环电流型PWM控制器完成PFC设计，那幺首先我们需要做的，就是了解常见的功率因数校正技术都有哪些。
目前在国内的电源设计领域，比较常用到的功率因数校正（PFC）技术主要有两种。
一种技术是将电网上公用负载端并接一个专用的功率变换器，通过功率变换器的转换对无功和谐波进行补偿。
另一种技术则是将负载的整流电路与滤波电容之间增加一个功率变换电路，将输入电流校正成与电网电压相近的正弦波，以此来实现功率因数校正在CCM和DCM下可采用乘法器和电压跟随器实现，其具体的功能框图如下图图1所示。
（a）乘法器实现功率因数校正
（b）电压跟随器实现功率因数校正
图1
电流型PWM控制器的PFC方法
在了解了两种常见的PFC应用技术后，接下来就需要结合相关技术，实现。
24v直流电机稳速电路芯片
24V直流电机稳速电路通常需要使用一些特定的芯片来实现稳
速控制。
其中，常见的芯片包括PID控制器、PWM调速芯片、电机
驱动芯片等。
首先，PID控制器是一种常用的控制算法，它可以根据电机转
速的反馈信号和设定的目标转速之间的偏差来调节电机的输入电压，以实现稳速控制。
常见的PID控制芯片有TI 公司的TIDM-1001、Atmel 公司的ATmega16 等。
其次，PWM调速芯片也是常用的稳速控制芯片之一。
PWM调速芯
片可以通过调节电机输入的脉冲宽度来控制电机的转速，从而实现
稳速控制。
常见的PWM调速芯片有TI 公司的UC3842、ST 公司的
L298N 等。
此外，电机驱动芯片也是实现直流电机稳速控制的重要组成部分。
电机驱动芯片可以根据控制信号来调节电机的输入电压和电流，从而实现稳速控制。
常见的电机驱动芯片有TI 公司的L293D、Infineon 公司的TLE5206 等。
综上所述，实现24V直流电机稳速控制需要合适的PID控制器、PWM调速芯片和电机驱动芯片。
选择合适的芯片组合并进行合理的
电路设计，可以实现稳定可靠的直流电机稳速控制。
希望这些信息
对你有所帮助。
电流型PWM 控制器在24V电源中的应用
1 双环电流型PWM控制器工作原理
双环24V电源电流型脉宽调制( PWM) 控制器是在普通电压反馈PWM 控制环内部增加了电流反馈的控制环节,因而除了包含电压型PWM 控制器的功能外,还能检测开关电流或电感电流,实现电压电流的双环控制。
双环电流型PWM控制器电路原理如图1 所示。
从图1 可以看出,24V电源电流型控制器有两个控制闭合环路:一个是输出电压反馈误差放大器A ,用于与基准电压比较后产生误差电压;另一个是变压器初级(电感) 中电流在Rs 上产生的电压与误差电压进行比较,产生调制脉冲的脉宽,使得误差信号对峰值电感电流起着实际控制作用。
系统工作过程如下:假定输入电压下降,整流后的直流电压下降,经电感延迟使输出电压下降,经误差放大器延迟,Vea上升,占空比变化,从而维持输出电压不变,在电流环中电感的峰值电流也随输入电压下降,电感电流的斜率di/dt 下降, 导致斜坡电压推迟到达Vea ,使PWM占空比加大,起到调整输出电压的作用。
由于既对电压又对电流起控制作用,所以控制效果较好在实际中得到广泛应用。
2 双环电流型PWM控制器的特点
a) 由于输入电压Vi 的变化立即反映为电感电流的变化,不经过误差放大器就能在比较器中改变输出脉冲宽度(电流控制环) ,因而使得系统的电压调整率非常好,可达到0.01 %/V ,能够与线性移压器相比。
b) 由于24V电源双环控制系统内在的快速响应和高稳定性,反馈回路的增益较高,不会造成稳定性与增益的矛盾,使输出电压有很高的精度。
