电流型PWM控制芯片UC3844的基本原理
UC3844是美国Unitrode公司（已被TI公司收购）生产的高性能电流型脉宽调制器（PWM）控制器。
早期的PWM控制器是电压控制型的，常用的电压型PWM控制器有TL494、TL495、SG3524、SG3525等。
电压型PWM是指控制器按反馈电压来调节输出脉宽，电流型PWM是指控制器按反馈电流来调节输出脉宽。
电流型PWM是在脉宽比较器的输入端，直接用流过输出电感线圈电流的信号与误差放大器输出信号进行比较，从而调节占空比，使输出的电感峰值电流跟随误差电压变化而变化。
由于结构上有电压环、电流环双环系统，因此，无论开关电源的电压调整率、负载调整率和瞬态响应特性都有提高，是目前比较理想的新型PWM控制器。
电流型PWM
电流型PWM正是针对电压PWM型的缺点发展起来的。
它在原有的电压环上增加了电流反馈环节，构成电压电流双闭环控制。
内环为电流控制环，外环为电压控制环。
无论电流的变化，还是电压的变化，都会使PWM 输出脉冲占空比发生变化。
这种控制方式可改善系统的电压调整率，提高系统的瞬态响应速度，增加系统的稳定性。
其控制系统框图如图2所示。
2842芯片（我猜您可能是指UC2842或UC3842，因为2842并不是一个通用的芯片型号，而UC2842/UC3842是广泛使用的PWM控制器芯片）是一个高性能的固定频率电流模式控制器，专为离线和直流到直流变换器应用而设计。
下面是UC2842/UC3842芯片的基本工作原理：
启动和工作电压：UC2842/UC3842芯片需要一个启动电压来开始工作。
一旦芯片开始工作，它将通过内部的电压调节器来维持其工作电压。
振荡器：芯片内部有一个精确的振荡器，用于产生固定频率的脉冲。
这个频率通常是可调的，可以通过外部电阻和电容来调整。
电流检测：UC2842/UC3842芯片具有一个电流检测输入，用于监视开关管的电流。
当电流超过设定的限制时，芯片将关闭输出脉冲，以保护开关管和电源。
误差放大器：芯片内部有一个误差放大器，用于比较反馈电压和参考电压。
根据这两个电压之间的差异，误差放大器将调整PWM脉冲的宽度，以控制输出电压。
PWM比较器和输出驱动器：PWM比较器将电流检测信号与误差放大器的输出进行比较。
根据比较结果，输出驱动器将产生高或低的输出信号，以控制开关管的导通和关断。
欠压锁定和过温保护：UC2842/UC3842芯片还具有欠压锁定和过温保护功能。
当芯片的供电电压过低或芯片温度过高时，这些保护功能将关闭输出脉冲，以防止芯片和电源损坏。
总的来说，UC2842/UC3842芯片通过控制PWM脉冲的宽度和频率来调节输出电压和电流。
它使用电流模式控制方法，具有快速响应和良好的稳定性。
此外，它还具有多种保护功能，以确保电源和芯片的安全运行。
电源与节能技术ＤＯＩ：１０．１９３９９／ｊ．ｃｎｋｉ．ｔｐｔ．２０２３．０１．０３０基于UCC3802的开关电源设计姜晓道，祝现染（华东光电集成器件研究所，安徽蚌埠233000）摘要：当今社会科学技术不断变化发展，人们在日常生活、学习中已离不开电气和电子设备，而这些电子设备的核心就是电源模块。
UCC3802是一种电流型脉冲宽度调制（Pulse Width Modulation，PWM）控制芯片，电源设计上对它的依赖也在逐步增强，对UCC3802的成效和平稳性等各种目标的条件也在不断增加。
为了将高稳定直流稳压UCC3802正式应用到稳压电路中，设计了一系列的相应变换、整流以及过滤处理电路，从而使其最后变成稳定工作的直流UCC3802。
关键词：高稳定度；直流稳压；移相控制；集成UCC3802；UCC3802设计UCC3802-Based Switching Power Supply DesignJIANG Xiaodao, ZHU Xianran(East China Institute of Optoelectronic Integrated Device, Bengbu 233000, China)Abstract: Today's society is constantly changing and developing in science and technology, and people have become inseparable from electrical and electronic equipment in their daily lives and studies, and the core of these electronic devices is the power supply module. UCC3802 is a current type Pulse Width Modulation(PWM) control chip, and the reliance on it in power supply design is gradually growing, and the conditions for various objectives such as effectiveness and smoothness of UCC3802 are also increasing. To formalize the high stability DC voltage regulator UCC3802 into a voltage regulator circuit, a series of corresponding conversion, rectification, and filtering processes need to be made so that it finally becomes a stable operating DC UCC3802.Keywords: high stability; DC regulator; phase shift control; integrated UCC3802; UCC3802 design0 引 言 日常生活中，几乎所有的电子器件与其直接相连的UCC3802装置均会利用电压转变、整流等一系列操作实现交流变直流的操作。

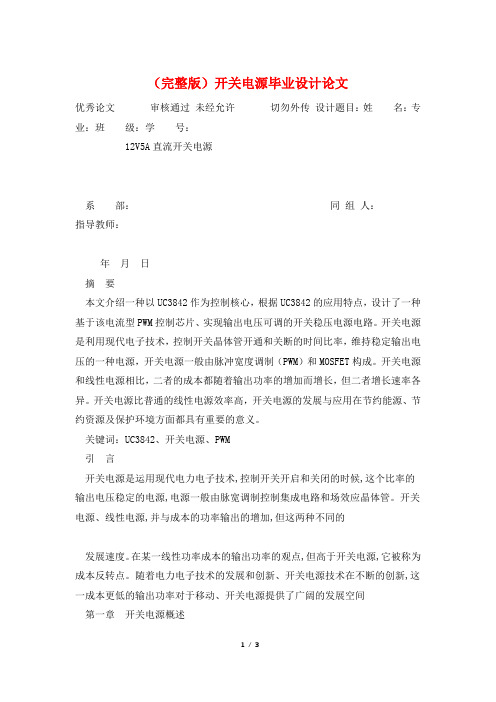

（完整版）开关电源毕业设计论文优秀论文审核通过未经允许切勿外传设计题目：姓名：专业：班级：学号：12V5A直流开关电源系部：同组人：指导教师：年月日摘要本文介绍一种以UC3842作为控制核心，根据UC3842的应用特点，设计了一种基于该电流型PWM控制芯片、实现输出电压可调的开关稳压电源电路。
开关电源是利用现代电子技术，控制开关晶体管开通和关断的时间比率，维持稳定输出电压的一种电源，开关电源一般由脉冲宽度调制（PWM）和MOSFET构成。
开关电源和线性电源相比，二者的成本都随着输出功率的增加而增长，但二者增长速率各异。
开关电源比普通的线性电源效率高，开关电源的发展与应用在节约能源、节约资源及保护环境方面都具有重要的意义。
关键词：UC3842、开关电源、PWM引言开关电源是运用现代电力电子技术,控制开关开启和关闭的时候,这个比率的输出电压稳定的电源,电源一般由脉宽调制控制集成电路和场效应晶体管。
开关电源、线性电源,并与成本的功率输出的增加,但这两种不同的发展速度。
在某一线性功率成本的输出功率的观点,但高于开关电源,它被称为成本反转点。
随着电力电子技术的发展和创新、开关电源技术在不断的创新,这一成本更低的输出功率对于移动、开关电源提供了广阔的发展空间第一章开关电源概述1.1 开关电源发展历史与应用力开关电源是利用现代电力电子技术，控制开关晶体管开通和关断的时间比率，维持稳定输出电压的一种电源，开关电源一般由脉冲宽度调制（PWM）控制IC和功率开关器件（如MOS-FET）等构成。
简单的说：就是开关型直流稳压电源。
开关电源把直流电源或交流电源通过它可以获得一个稳定的直流电压源。
它具有效率高，输出电压稳定，交流纹波小，体积小和重量轻的许多优点。
获得广泛使用。
高频开关电源的发展方向是高频开关电源、小型化、使开关电源到更广阔的应用领域,尤其是在高技术领域的应用,促进高新技术产品的小型化、光。
另一个开关电源的发展与应用在节约能源、节约资源和保护环境,具有重要的意义。

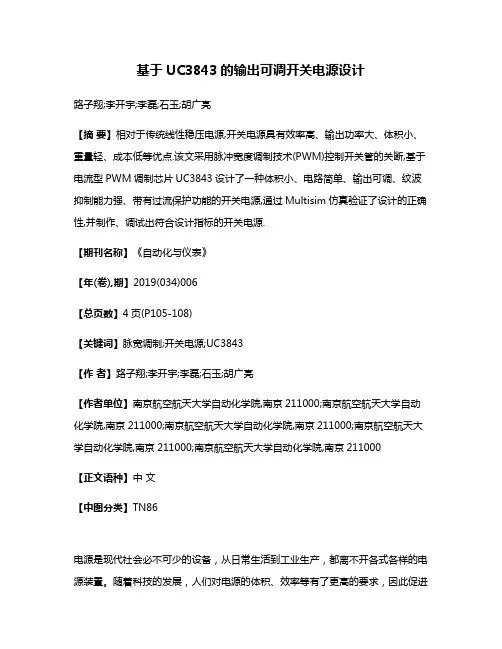

基于UC3843的输出可调开关电源设计路子翔;李开宇;李磊;石玉;胡广亮【摘要】相对于传统线性稳压电源,开关电源具有效率高、输出功率大、体积小、重量轻、成本低等优点.该文采用脉冲宽度调制技术(PWM)控制开关管的关断,基于电流型PWM调制芯片UC3843设计了一种体积小、电路简单、输出可调、纹波抑制能力强、带有过流保护功能的开关电源,通过Multisim仿真验证了设计的正确性,并制作、调试出符合设计指标的开关电源.【期刊名称】《自动化与仪表》【年(卷),期】2019(034)006【总页数】4页(P105-108)【关键词】脉宽调制;开关电源;UC3843【作者】路子翔;李开宇;李磊;石玉;胡广亮【作者单位】南京航空航天大学自动化学院,南京211000;南京航空航天大学自动化学院,南京211000;南京航空航天大学自动化学院,南京211000;南京航空航天大学自动化学院,南京211000;南京航空航天大学自动化学院,南京211000【正文语种】中文【中图分类】TN86电源是现代社会必不可少的设备，从日常生活到工业生产，都离不开各式各样的电源装置。
随着科技的发展，人们对电源的体积、效率等有了更高的要求，因此促进了开关电源的诞生和发展。
开关电源利用功率半导体器件作为开关，利用脉冲宽度调制（PWM）或脉冲频率调制（PFM）技术，在转变电源形态时对开关变换器实现自动闭环控制来稳定输出电压。
相比于传统线性电源体积庞大笨重、转换效率偏低的缺点，开关电源具有体积小、效率高、输出功率大等优点，因此成为应用面最广，应用数量最多的电源[1]。
根据电控系统的需要，设计功率150 W，输出电压3～100 V 连续可调的开关电源，其纹波电压的峰峰值小于500 mV。
1 总体设计本文设计的开关电源由变压器、整流滤波模块、PWM 控制模块、boost 升压电路、整流输出模块构成。
主要工作原理如下：220 V 市电通过变压器降压到约30 V，经过AC-DC 整流滤波模块变为直流电，主回路拓扑为boost 型电路，整流滤波后的直流电通过boost 电路，再经过滤波后输出稳定的直流电。
PWM控制芯片SG3525功能简介1.1 PWM控制芯片SG3525功能简介SG3525是电流控制型PWM控制器，所谓电流控制型脉宽调制器是按照接反馈电流来调节脉宽的。
在脉宽比较器的输入端直接用流过输出电感线圈的信号与误差放大器输出信号进行比较，从而调节占空比使输出的电感峰值电流跟随误差电压变化而变化。
由于结构上有电压环和电流环双环系统，因此，无论开关电源的电压调整率、负载调整率和瞬态响应特性都有提高，是目前比较理想的新型控制器。
1.1.1 SG3525引脚功能及特点简介其原理图如图4.13下：1.Inv.input(引脚1)：误差放大器反向输入端。
在闭环系统中，该引脚接反馈信号。
在开环系统中，该端与补偿信号输入端（引脚9）相连，可构成跟随器。
2.Noninv.input(引脚2)：误差放大器同向输入端。
在闭环系统和开环系统中，该端接给定信号。
根据需要，在该端与补偿信号输入端（引脚9）之间接入不同类型的反馈网络，可以构成比例、比例积分和积分等类型的调节器。
3.Sync(引脚3)：振荡器外接同步信号输入端。
该端接外部同步脉冲信号可实现与外电路同步。
4.OSC.Output(引脚4)：振荡器输出端。
5.CT(引脚5)：振荡器定时电容接入端。
6.RT（引脚6）：振荡器定时电阻接入端。
7.Discharge(引脚7)：振荡器放电端。
该端与引脚5之间外接一只放电电阻，构成放电回路。
8.Soft-Start(引脚8)：软启动电容接入端。
该端通常接一只5 的软启动电容。
pensation(引脚9)：PWM比较器补偿信号输入端。
在该端与引脚2之间接入不同类型的反馈网络，可以构成比例、比例积分和积分等类型调节器。
10.Shutdown(引脚10)：外部关断信号输入端。
该端接高电平时控制器输出被禁止。
该端可与保护电路相连，以实现故障保护。
11.Output A（引脚11）：输出端A。
引脚11和引脚14是两路互补输出端。
PWM控制芯片SG3525工作原理及实际应用PWM（Pulse Width Modulation）控制芯片SG3525是一种常用的开关型电源控制集成电路，常用于开关电源和逆变电源等开关电源应用中。
SG3525通过控制脉冲宽度和频率，可以精确控制输出电压，并具有稳定性好、效率高等特点。
SG3525的工作原理如下：1.参考电压源：SG3525内部集成了一个2.5V的参考电压源，作为电压调整的基准。
2.误差放大器：SG3525内部的电压误差放大器将当前输出电压与设定的参考电压进行比较，并输出一个差分电压，用于控制频率和脉宽。
3.比较器：SG3525内部有两个比较器，其中一个与三角波发生器相连，用于比较三角波信号与误差放大器输出的差分电压，生成PWM波形；另一个比较器与控制脉冲相连，用于比较脉冲信号和三角波信号的相位差，以控制输出的相位。
4.输出级：SG3525内部具有一对输出级，通过开关管控制输出电流的大小及极性，从而控制输出电压值。
SG3525的实际应用非常广泛，以下是一些常见的实际应用：1.开关电源：SG3525可以用于设计和控制开关电源的输出电压。
通过控制脉冲宽度和频率，可以实现稳定且高效的输出电压调节，满足各种不同需求的开关电源设计。
2.逆变电源：SG3525也可以用于设计逆变电源，将直流电压转化为交流电压。
通过调整脉冲宽度和频率，可以实现高效的逆变电路控制，适用于需要交流电源的应用，如电机驱动和电源适配器等。
3.灯光控制：SG3525可以用于灯光控制领域，通过控制脉冲宽度来调整灯光的亮度。
可以实现调光控制、灯光闪烁效果等，适用于舞台灯光、汽车前大灯等灯光控制应用。
4.电机控制：SG3525可以用于电机控制，通过控制脉冲宽度和频率来控制电机的转速。
可以实现电机驱动控制、步进电机控制等应用。
5.电池充放电控制：SG3525可以用于设计电池充放电系统，通过控制充放电脉冲的宽度和频率，实现电池充放电过程的控制和保护。
电子科技0 引言定频调宽的PWM闭环反馈控制系统，主要有两种反馈控制模式：电流控制型和电压控制型。
由于电流控制型PWM具有以下优点：①暂态闭环响应较快；②控制环易于设计；③输入电压的调整可与电压模式控制的输入电压前馈技术相妣美；④简单自动的磁通平衡功能；⑤瞬时峰值电流限流功能。
又由于反激式变换器具有电路简单、输入和输出之间电气隔离、电压上升和下降范围大等优点，故采用电流控制型PWM及反激式拓扑设计本反激式电源。
本文简要论述电流控制型反激式变换器的工作原理，介绍了UC3843电流控制型脉宽调制器如何使用，并给出了设计方法的实例与测试结果。
1 电流控制型反激式开关电源的原理■1.1 电流控制型PWM的基本原理以及UC3843 的使用方法电流控制型PWM基本原理是将电压反馈Vfb 与电压基准信号Vref的差通过误差放大器（E/A）放大得出的误差电压信号 Ve 送至电流反馈比较器（CURRENT SENSE COMPARATOR）后，作为电流基准与电流检测信号相比较，然后得到PWM脉冲关断时刻。
因此，峰值电流模式可以直接控制峰值电流的大小，从而间接地控制PWM脉冲宽度。
意法半导体公司的PWM IC UC3843是电流控制型芯片，为单端输出式脉宽调制器。
芯片有 8个引脚（MINIDIP）和14个引脚（SO14），工作频率可高达500kHz，启动电流小于1mA，外电路接线简单，所用元器件少，而且性能优越，成本低廉，工作温度为0～70℃，输入电压≤30V，输出能够直接驱动MOS场效应管。
■1.2 反激式变换器的基本原理反激式变换器的基本原理是当开关管导通时，变压器原边电压近似等于输入电压，由于整流管反偏所以变压器副边无电流流过，此时变压器储存能量。
当开关管关断时，由于各线圈电压反向，导致整流管正向导通，此时变压器储存的能量流经整流管向负载释放。
2 电流控制型反激式开关电源的设计■2.1 功率电路的设计反激式变换器功率开关断开时由于变压器漏感储能产生的电压尖峰须加以相应的箝位电路来抑制。
PWM控制芯片SG3525工作原理及实际应用随着电能变换技术的发展，功率MOSFET在开关变换器中开始广泛使用，为此美国硅通用半导体公司（Silicon General）推出SG3525。
SG3525是用于驱动N 沟道功率MOSFET。
其产品一推出就受到广泛好评。
SG3525系列PWM控制器分军品、工业品、民品三个等级。
下面我们对SG3525特点、引脚功能、电气参数、工作原理以及典型应用进行介绍。
SG3525是电流控制型PWM控制器，所谓电流控制型脉宽调制器是按照接反馈电流来调节脉宽的。
在脉宽比较器的输入端直接用流过输出电感线圈的信号与误差放大器输出信号进行比较，从而调节占空比使输出的电感峰值电流跟随误差电压变化而变化。
由于结构上有电压环和电流环双环系统，因此，无论开关电源的电压调整率、负载调整率和瞬态响应特性都有提高，是目前比较理想的新型控制器。
1.1.1 SG3525引脚功能及特点简介其内部结构和原理框图如下：图11.Inv.input(引脚1)：误差放大器反向输入端。
在闭环系统中，该引脚接反馈信号。
在开环系统中，该端与补偿信号输入端（引脚9）相连，可构成跟随器。
2.Noninv.input(引脚2)：误差放大器同向输入端。
在闭环系统和开环系统中，该端接给定信号。
根据需要，在该端与补偿信号输入端（引脚9）之间接入不同类型的反馈网络，可以构成比例、比例积分和积分等类型的调节器。
3.Sync(引脚3)：振荡器外接同步信号输入端。
该端接外部同步脉冲信号可实现与外电路同步。
4.OSC.Output(引脚4)：振荡器输出端。
5.CT(引脚5)：振荡器定时电容接入端。
6.RT（引脚6）：振荡器定时电阻接入端。
7.Discharge(引脚7)：振荡器放电端。
该端与引脚5之间外接一只放电电阻，构成放电回路。
8.Soft-Start(引脚8)：软启动电容接入端。
该端通常接一只5 的软启动电容。
pensation(引脚9)：PWM比较器补偿信号输入端。
2007年第 24卷第 8期微电子学与计算机1引言目前 , 国内 DC-DC 电源需求量日益增大。
DC-DC 转换器分为线性电源和开关型电源。
开关型电源的调整管工作在开关状态 , 功耗小 , 效率高 , 因此在计算机、通信、雷达、电子仪器以及家用电器等电子领域有着广泛的应用前景。
文中设计并实现了一种高性能的 PWM 控制芯片 , 主要用于开关型 DC-DC 电源的功率控制。
该芯片采用可调整的带隙基准源 , 具有基准电压精度高、温漂低的优点。
电流型反馈模式的采用使其与传统电压模式的 PWM 控制器相比 , 具有系统动态响应快的明显优点。
芯片结构设计合理 , 控制功能齐全 , 为 DC-DC 电源系统提供了高性能的关键芯片。
2电路工作原理及其电流型反馈模式如图 1所示 , 虚线框内为本电路的设计内容 , 框外是其典型应用的简化电路。
本电路的主要模块包括电压基准、振荡器、误差放大器、电流检测比较器、PWM 锁存器、欠压锁定电路、输出级电路和过压保护电路等。
电路工作原理如下 :系统的输出电压 VO U T经过分压处理作为误差放大器的输入 , 与内部电压基准模块提供的 2.5V 基准电压比较后产生误差电压 , 而变压器初级线圈 (电感的电流在采样电阻上产生的电压降 VIO U T作为电流检测比较器的输入 , 与误差放大器产生的误差电压进行比较 , 经过PWM 锁存器和输出级的功率放大 , 输出 PWM 控制信号 Out-一种电流型 PWM 控制芯片的设计师娅 , 唐威(西安微电子技术研究所 , 陕西西安 710054摘要 :设计并实现了一种高性能的功能齐全的电流型 PWM 控制芯片。
电路采用可调整的带隙基准源和电流型反馈模式 , 具有基准精度高、温漂低、系统动态响应快等优点。
电路的输出级驱动电流可达 1A , 开关频率可达 500kHz , 具有过压、过流保护和欠压锁定的功能。
关键词 :PWM 控制器 ; 带隙基准 ; 电流型中图分类号 :TN4文献标识码 :A 文章编号 :1000-7180(2007 08-0145-04Design of Current-Mode PWM ControllerSHI Ya , TANG Wei(Xi ′ an Microelectronic Technology Institute, Xi ′ an 710054, ChinaAbstract :A high performance current mode PWM controller chip is implemented in this paper. High precision, low temperature coefficent and fast dynamic response is achieved by using adjustable bandgap reference and current mode of control in this chip. In addition, The PWM controller can reach up to output current of 1A and switching frequency of 500kHz, and has function such as UVLO, over-voltage and over-current protecting.Key words :PWM controller ; bandgap reference ; current mode收稿日期 :2006-11-23145微电子学与计算机 2007年第 24卷第 8期put 。
由于 PWM 锁存器是由振荡器产生的时钟信号同步的 , 故振荡器的死区时间决定了输出 PWM 控制信号的最大占空比。
电路采用了电流型的反馈模式 , 在传统的电压反馈控制环内部增加了电流反馈控制环节 , 既为电压型 PWM 控制器的功能 , 又能检测开关电流或电感电流的变化 , 实现了电压电流双环控制。
系统的反馈控制过程如下 :如果系统输入电压 V C C 下降 , 经电感延迟使输出电压 V out 下降 , 导致反馈至误差放大器的反馈电压 VFB下降 , 与 2.5V 基准比较后 , 产生的误差电压上升 , 使输出 PWM 占空比加大 ; 同时在电流环中电感的峰值电流也随输入电压下降 , 电感电流的斜率 di/dt 下降 , 导致斜坡电压推迟到达误差电压 , 也使得输出 PWM 占空比加大 , 从而维持输出电压不变。
反之 , 如果输入电压上升 , 则会导致输出 PWM 占空比减小 , 以维持输出电压不变。
双环控制使得误差信号对峰值电感电流起着实际控制作用。
由于既对电压又对电流起控制作用 , 所以能得到较快的系统响应。
3电路模块设计3.1电压基准模块在 PWM 控制器的电路中 , 基准源的很重要 , 其特性参数直接影响着 PWM 控制器的性能。
带隙基准利用与绝对温度成正比的电路来抵消双极型晶体管基极 -发射极结的负温度特性 , 使输出电压随温度变化较小 [1]。
3.1.1带隙基准的分析与设计本电路采用的带隙基准电路的等效电路如图 2所示。
U ref =U B E1+U R2(1 引用公式可得U B E1≈ V T ・ ln (I C 1/I S1 (2U B E2≈ V T ・ ln (I C2/I S2 (3 式中 , IC 1和 IC 2分别为 Q1和 Q2的集电极电流 , I S1和 IS2分别为 Q1和 Q2的反向饱和电流 , 假设 A 1 , A 2分别为 Q1, Q2的发射区面积 , 则 IC2/I S2=A 1/A 2。
由式 (2 、式 (3 可得U B E1-U B E2=V T ・ ln (I C 1/I C 2・ I S2/I S1 =V T ・ ln (I C 1/I C 2・ A 2/A 1 。
电路的恒流源设计保证 IC 1≈ I C 2,U B E1-U B E2=V T ・ ln (A 2/A 1 (4 U R2=2・ R2/R1・ ln (A 2/A 1 ・ V T (5 式中 , 热电势 VT=k ・ T/q , 设计时令 A 2>A 1, 则 U R2具有正温度系数。
U B E1具有负温度系数 , 只要使 U R2的正温度系数与 UB E1的负温度系数相互抵消 , 即可得到零温度系数的带隙基准 [2]。
然而 UB E1的温度系数与温度有关 , 而 A1, A 2设定后 U R2的正温度系数为一固定值 ,则 Uref仅在某一温度为零温度系数 , 而在其他温度为正值或负值。
利用带隙电压的这一特性 , 将带隙电压极值调整到工作温度范围的中心附近 , 可以使整个工作温度范围内的温度系数最小。
例如工作温度范围在 -55℃ ~125℃时 , 可以取 27℃为中心温度。
电路实际需要 5.0V 的电压基准 , 可以通过电阻分压 , 在带隙电压的基础上得到 5.0V 的电压基准。
电路设计如图 2所示 , 电阻 R3, R4和 R5完全按照实际带隙电压值 2.5V 和 5.0V 的电压比例进行设计。
假设在设计的电路工作点 , R2上流过的电流为100μA , 电阻 R3+R4+R5的和为 5k " , 则 R3, R4和 R5上流过的电流应该为 5V/5k " =1mA , 因此需要将图 2中的电流 I1和 I2的比值设计为 I2/I 1=1mA/ 100μA=10。
3.1.2带隙基准的调整本电路通过调整图 2中电阻 R2的大小 , 改变 U R2的正温度系数的大小 , 从而改变 U ref 的温度曲线 , 目的是将曲线的极值点调整到工作温度范围的中心附近 , 得到整个工作温度范围内的最小温度系数。
从而提高基准电压的精度 , 同时可以减小对工艺控制精度的依赖。
为了便于实现量化调整 , 采用二进制权重结构的电阻调整网络。
调整网络按连接关系分为串联连接和并联连接 , 按调整方式分为金属丝调整和二极管调整。
本电路将几种方式结合起来 , 采用如图 3所示的电阻调整网络 , 未调整时的初始电阻值为 (R+8R L SB , P1~P7是为电阻调整而设计的压点 , F1￣ F3是可被加电熔断的细铝条 ,熔断不同位置的铝 1462007年第 24卷第 8期微电子学与计算机条 , 对应增加不同大小的电阻 , 例如熔断 F1, 则电阻增加 RL SB; D1￣D3是可被加电击穿的二极管 , 且二极管击穿后对应支路导通 , 导致并联支路增多 , 总电阻减小。
以初始电阻值为对照 , 不同调整组合对应的电阻调整效果如表 1所示。
由表 1可知 , 本电路采用的调整方法可以得到范围为 -7RL SB￣+7R L SB , 精度为 R L SB 的调整效果。
初始电阻值设置于调整范围的中部 , 有利于调整的灵活性。
本电路在实际调整时 , 按照如图 4所示的程序流程图进行调整即可。
3.2其他模块(1 振荡器模块振荡器模块需外接电阻和电容 , 利用电容的充放电原理得到固定频率的锯齿波 , 经过电路整形之后 , 为脉宽调制提供时钟同步信号。
(2 误差放大器模块和电流检测比较器模块误差放大器模块和电流检测比较器模块分别形成电压控制和电流控制反馈环 , 共同完成 PWM 控制器的双环反馈控制功能。
(3 PWM 锁存器PWM 锁存器采用 RS 触发器 , 将电流检测比较器的输出作为其清零端 , 振荡器模块输出的时钟信号作为其置位端 , 输出的脉宽调制信号与时钟信号同步 , 直接控制输出级开关管的导通与关断。
(4 欠压锁定电路采用欠压锁定电路是为了保证电路启动后能进入正常工作状态并稳定工作 , 同时保证电路工作时电源电压的波动不会对整个电路和系统造成损害 [3]。
如图 5所示 , 电路启动阈值电压 VO N高于电路关断阈值电压 VO FF。
在欠压锁定状态 , 电路的启动电流小于 0.5mA 。
(5 输出级模块输出级电路采用图腾柱推挽式输出结构。
大功率开关管的设计保证输出级的电流可高达 1A , 开关频率可高达 500kHz 。
(6 过压保护电路为防止电源波动超过极限电压引起器件的损伤 , 本电路采用二极管反偏串联 , 将 5个二极管反偏串联得到约 34V 的击穿电压 , 将整个电路的工作电压限制在34V 以内。
4电路仿真分析采用 Cadence 软件的 Hspice 仿真工具和某工艺线双极工艺模型对芯片的整体电路及各个模块都进行了模拟仿真 , 证明设计达到了所要求的性能指标。
图 6是带隙基准源的低温漂性能仿真曲线。
表 1调整组合对应的电阻调整效果调整组合调整效果调整组合调整效果F1+R L SB D1+F1+F2-R L SBF2+2R L SB D1+F2-2R L SBF1+F2+3R L SB D1+F1-3R L SBF3+4R L SB D1-4R L SBF1+F3+5R L SB D1+D2+F1-5R L SBF2+F3+6R L SB D1+D2-6R L SBF1+F2+F3+7R L SB D1+D2+D3-7R L SB 147微电子学与计算机 2007年第 24卷第 8期在常温通过对电阻网络的调整 , 得到不同的带隙基准输出电压 , 对其分别进行-55℃ ~125℃的线性温度扫描 , 得到不同的温度曲线 , 如图 6中的曲线 1￣曲线3。
