返回第五章 反应堆稳态热工设计原理第六章 反应堆瞬态热工分析简介 (1)§6.1 瞬态过程中反应堆功率计算........................................................................1 §6.2 瞬态工况燃料元件温度场计算....................................................................2 §6.3 基本方程组....................................................................................................3 §6.4 反应堆的安全问题........................................................................................4 §6.5 反应堆失流事故............................................................................................6 §6.6 冷却剂丧失事故.. (6)第六章 反应堆瞬态热工分析简介§6.1 瞬态过程中反应堆功率计算0.11101001000100000.010.11.00图6-1 衰变功率裂变产物的衰变功率:对于稳定运行了很长时间的压水堆,停堆后裂变产物的衰变功率在许多人的实验结果上得出曲线图6-2,也可以表示为:其中:A=53.18 ,α=0.3350剩余裂变功率:裂变时瞬间放出的功率大小与堆芯的热中子密度成正比,可由中子动力学方程计算得到。
对于以恒定功率运行了很长时间的压水堆,如果引入的负反应性绝对值大于4%,则在剩余裂变功率其重要作用的期间内,可用下式估算:对于重水堆,中子俘获产物衰变功率:在用天然铀或低浓缩铀作燃料的反应堆中,对中子俘获产物衰变功率贡献最大的是铀-238吸收中子后产生铀-239(T 1/2=23.5分)和由它衰变成的镎-239( T 1/2=对于停堆前运行了很长时间的压水堆,C=0.6 ,α=0.2 ,由于忽略了其它俘获产物,还要乘1.1的安全系数。

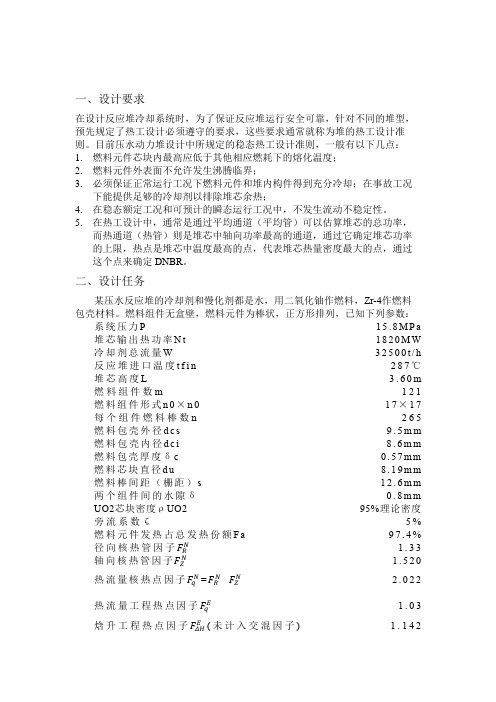

一、设计要求在设计反应堆冷却系统时,为了保证反应堆运行安全可靠,针对不同的堆型,预先规定了热工设计必须遵守的要求,这些要求通常就称为堆的热工设计准则。
目前压水动力堆设计中所规定的稳态热工设计准则,一般有以下几点:1.燃料元件芯块内最高应低于其他相应燃耗下的熔化温度;2.燃料元件外表面不允许发生沸腾临界;3.必须保证正常运行工况下燃料元件和堆内构件得到充分冷却;在事故工况下能提供足够的冷却剂以排除堆芯余热;4.在稳态额定工况和可预计的瞬态运行工况中,不发生流动不稳定性。
5.在热工设计中,通常是通过平均通道(平均管)可以估算堆芯的总功率,而热通道(热管)则是堆芯中轴向功率最高的通道,通过它确定堆芯功率的上限,热点是堆芯中温度最高的点,代表堆芯热量密度最大的点,通过这个点来确定DNBR。
二、设计任务某压水反应堆的冷却剂和慢化剂都是水,用二氧化铀作燃料,Zr-4作燃料包壳材料。
燃料组件无盒壁,燃料元件为棒状,正方形排列,已知下列参数:系统压力P 15.8M P a 堆芯输出热功率N t1820M W 冷却剂总流量W32500t/h 反应堆进口温度t f i n287℃堆芯高度L 3.60m 燃料组件数m121燃料组件形式n0×n017×17每个组件燃料棒数n265燃料包壳外径d c s9.5m m 燃料包壳内径d c i8.6m m 燃料包壳厚度δc0.57m m 燃料芯块直径d u8.19m m 燃料棒间距(栅距)s12.6m m 两个组件间的水隙δ0.8m m UO2芯块密度ρUO2 95%理论密度旁流系数ζ5%燃料元件发热占总发热份额F a97.4%径向核热管因子F R N 1.33轴向核热管因子F Z N 1.520热流量核热点因子F q N F R N F Z N 2.022热流量工程热点因子F q E 1.03焓升工程热点因子FΔH E未计入交混因子) 1.142交混因子FΔH·mE0.95焓升核热管因子FΔH N F R N 1.085堆芯进口局部阻力系数K i n0.75堆芯出口局部阻力系数K o u t 1.0堆芯定位格架阻力系数K g r 1.05若将堆芯自下而上分为3个控制体,其轴向归一化功率分布见下表:通过计算,得出:1. 堆芯流体出口温度;2. 燃料棒表面平均热流密度以及最大热流密度,平均线功率,最大线功率;3. 热管内的流体温度(或焓)、包壳表面温度、芯块中心温度随轴向的分布;4. 包壳表面最高温度,芯块中心最高温度;5. DNBR 在轴向上的变化;6. 计算堆芯压降三、设计正文(详细的计算过程、计算结果及分析)1.计算过程1.1堆芯流体出口温度(平均管)t f,out=t f,in+F a∙N tW∙(1−ζ)∙C p̅̅̅C p̅̅̅按流体平均温度t f̅=12(t f,in+t f,out)以及压力由表中查得。
第六章反应堆动态热工分析6.1 瞬态过程反应堆功率计算衰变功率的衰减(除显热)。
6.2 动态工况下燃料元件温度场的计算6.3 基本方程组6.4 反应堆的安全问题反应堆的事故额外的反应性引入堆芯冷却能力不足正常运行的瞬态过程常见事故出现的可能性很小的事故 极限事故(设计基准事故)反应堆的安全保护:紧急停堆系统,要求接到停堆信号后投入运行的速度要快,在重大事故后有能力连续运行一定的时间,以去除堆芯的衰变热。
还要有足够的停堆深度,以保证在事故过程中堆芯始终处于次临界状态。
工程安全设施;安全壳密封装置;安全壳大气的降压设施;安全壳大气中去除放射性物质的设施;另外,为了保证安全保护系统能够随时投入工作,必须设置应急电源,一般都备有快速启动的柴油发电机组和蓄电池组。
专设安全系统除了用控制系统实现停堆保护外,专门装备的安全系统(即专设安全系统)发挥作用来限制事故的后果。
以压水堆的专设安全系统为例介绍:1.应急堆芯冷却系统(安全注射系统)当一回路系发生冷却剂丧失事故时,把足够的应急冷却水注入堆芯,以防止燃料过热。
分能动和非能动两类。
2. 辅助给水系统在二回路主给水流量丧失的情况下向蒸汽发生器二次侧供水,以维持蒸汽发生器的排热能力,冷却一回路。
3. 安全壳喷淋系统用喷淋水泵把含硼水送到安全壳的顶部,通过喷嘴向壳内空间喷淋,用以抑制一回路或二回路发生大破口事故时安全壳内压力上升过高,防止安全壳超压,喷淋水中可以加氢氧化钠,它有助于除去泄露的冷却剂中的放射性物质(主要是碘)。
4. 其他安全设施放射性去除系统、消氢系统和贯穿件密封装置等6.5 负荷丧失瞬态6.5 失流事故。
