第十一章电气防火与防爆第一节爆炸与火灾危险场所的分类特别危险场所除了有触电危险性外,由于电器上的发热、火花和事故,还是有产生爆炸和火灾危险的环境。
如乙快站、煤气站、电石库、浸染室、木工房、某些化工厂产生续粉、铝粉的生产车间等。
一、按GBJ58-83《爆炸和火灾危险场所电力装置设计规范》划分共三类八级。
第一类有气体或蒸气爆炸性混合物场所1.Q-1级场所: 在正常情况下,能形成爆炸性混合物的场所。
2.Q-2级场所: 在正常情况下不能形成,而在不正常情况下能形成爆炸性混合物的场所。
3.Q-3级场所:在正常情况下不能形成,在不正常情况下形成爆炸性混合物的可能性较小的场所。
第二类有粉尘或纤维爆炸性混合物的场所1.G-1级场所:在正常情况下能形成爆炸性混合物的场所。
2.G-2级场所:在正常情况下不能形成,而在不正常情况下能形成爆炸性混合物的场所。
第三类有火灾危险场所1.H-1级场所:在生产过程中,生产、使用、加工、贮存或转运燃点高于场所环境温度的可燃液体,在其数量和配置上能引起火灾危险的场所。
2.H-2级场所:在生产过程中出现悬浮状、堆积状可燃粉尘或可燃纤维,虽不致形成爆炸混合物,但在数量和配置上能引起火灾危险的场所。
3.H-3级场所:有固体可燃物质存在,并在数量和配置'上能引起火灾危险的场所。
二、根据88年八部委联合颁发《爆炸危险场所电气安全规程(试行)》中规定:爆炸危险场所按爆炸性物质状态,分为气体爆炸危险场'所和粉尘爆炸危险场所两类五个区域等级。
1.气体爆炸危险场所区域(1) 0级区域:在正常情况下,爆炸性气体混合物连续短时、频繁地出现或长时间存在的场所。
(2) 1级区域:正常情况下,爆炸性气体混合物有可能出现的场所。
(3) 2级区域:正常情况下,爆炸性气体混合物不能出现,.仅在不正常情况下偶然短时间出现的场所。
2.粉尘爆炸危险场所区域'(1):10级区域:在正常情况下,爆炸性粉尘或可燃纤维'与空气的混合物,可能连续地、短时、频繁出现或长时间存在的场所。
爆炸危险场所划分\爆炸性物质分类\爆炸性气体温度组别划分 1.各国爆炸危险场所划分爆炸性气体环境用防爆电气设备的通用要求的标准是：国际电工技术委员会IEC60079-0/1998和欧洲电工标准化组EN50014-1992，我国相应的通用要求标准是GB 3836.1-83。
中国国家标准《爆炸和火灾危险环境电力装置设计规范》GB50058-94，根据爆炸性气体混合物出现的频繁程度和持续时间，将爆炸性气体环境分为0区、1区和2区(与IEC60079-10/1998标准等效)NEC （美国电气规程NEC550-4）爆炸危险场所划分方法： 1级1区（Class 1, Division 1）:相当于IEC 规范的0区和1区 1级2区（Class 1, Division 2）2级1区（Class Ⅱ, Division 1）：存在可燃性粉尘的场合 2级2区（Class Ⅱ, Division 2）3级1区（Class Ⅲ, Division 1）：存在可燃性纤维的场合 3级2区（Class Ⅲ, Division 2） 2．中国关于爆炸性物质分类根据可能引爆的最小火花能量，我国和欧洲及世界上大部分国家和地区将爆炸性气体分为四个危险等级(Ⅰ、ⅡA 、ⅡB 、ⅡC), 爆炸性粉尘、纤维类分为两级（III A 、III B ），如下表:3．爆炸性气体温度组别划分（GB3836.1-83，IEC60079-8，NEC500-2）燃气种类点火温度（℃)甲烷乙烷丙烷丁烷乙烯氢一氧化碳7005505405305405505704.防爆方法对危险场所的适用性防爆型式代号国家标准防爆措施适用区域隔爆型 d GB3836.2 隔离存在的点火源Zone1,Zone2增安型 e GB3836.3 设法防止产生点火源Zone1,Zone2本安型ia GB3836.4-2000 限制点火源的能量Zone0,Zone1,Zone2 ib GB3836.4-2000 限制点火源的能量Zone1,Zone2正压型p GB3836.5 危险物质与点火源隔开Zone1,Zone2充油型o GB3836.6 危险物质与点火源隔开Zone1,Zone2充砂型q GB3836.7 危险物质与点火源隔开Zone1,Zone2无火花型n GB3836.8 设法防止产生点火源Zone2浇封型m GB3836.9 设法防止产生点火源Zone1,Zone2气密型h GB3836.10 设法防止产生点火源Zone1,Zone2本安型防爆等级说明：ia等级：( ia 是唯一适用于Zone0区域的的防爆型式）在正常工作、一个故障和二个故障时均不能点燃爆炸性气体混合物的电气设备。
( 安全管理 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改电气火灾爆炸及危险区域的划分(通用版)Safety management is an important part of production management. Safety and production are inthe implementation process电气火灾爆炸及危险区域的划分(通用版)(一)电气火灾爆炸由于电气方面的原因引起的火灾和爆炸事故，称为电气火灾爆炸。
发生电气火灾和爆炸要具备两个条件：一是要有易燃易爆物质和环境，二是要有引燃条件。
1．易燃易爆物质和环境在生产和生活场所，广泛存在着易燃易爆易挥发物质，其中煤炭、石油、化工和军工等生产部门尤为突出。
煤矿中产生的瓦斯气体，军工企业中的火药，石油企业中的石油、天然气，化工企业中的原料、产品，纺织、食品企业生产场所的可燃气体、粉尘或纤维等均为易燃易爆易挥发物质，并容易在生产、贮存、运输和使用过程中与空气混合，形成爆炸性混合物。
在一些生活场所，乱堆乱放的杂物，木结构房屋明设的电气线路等，都形成了易燃易爆环境。
2．引燃条件生产场所的动力、照明、控制、保护、测量等系统和生活场所的各种气设备和线路，在正常工作事故中常常会产生电弧、火花和危险的高温，这就具备了引燃或引爆的条件。
(1)有些电气设备在正常工作情况下就能产生火花、电弧和危险高温。
如电气开关的分合，运行中发电机和直流电机电刷和整流子间，交流绕线电机电刷与滑环间总有或大或小的火花、电弧产生，弧焊机就是靠电弧工作的；电灯和电炉直接利用电流发光划，工作温度相当高，1OOW白炽灯泡表面温度170～216℃，1OOW荧光灯管表面温度也在100～200℃，而碘钨灯管温度高达500～700℃。
1) 第一类危险源是指系统中存在的、可能发生意外释放的能量（载体）或危险物质，这是事故发生的物质性前提，它影响事故发生的后果的严重程度，是事故发生的物质根源。
表1是事故发生的出发条件、必要条件。
① 物的不安全因素包括物的不安全状态（习惯称其为隐患）和物的故障或失效，如设备（设施）缺陷或腐蚀、防护缺陷、作业场所无安全通道或间隔不足、警告标志不完善、工器具缺陷、防护用品缺陷、违反人机工程学的因素（如阀门安装位置不恰当导致强迫体位作业等）以及机械设备（及零部件）性能低下而不能实现预功能等。
② 环境因素包括温度、湿度、照明、粉尘、通风换气、噪声和振动等。
③ 个体人的失误包括指挥错误（指挥失误、违章指挥等）、操作失误（误动作、违章作业等）、监护失误及其它；3) 第三类危险源是指不符合安全的组织因素，包括组织程序、组织文化、规则、制度等，例如安全安文化理念方面缺失、安全培训缺失、安全管理松懈以及人员挑选、考核、配备方面的问题（如未考虑人的职业适合性问题、健康状况异常、负荷超限、心理异常、生理异常、从事禁忌作业、辨识功能异常）等。
4) 三类危险源间的关系① 一起事故的发生往往是三类危险源共同作用的结果。
第一类危险源是事故发生的能量主体，决定事故发生后果的严重程度；第二类危险源是第一类危险源造成事故的必要条件，决定事故发生的可能性；第三类危险源是人因事故的基本原因，第三类危险源的存在导致第一类危险源控制失效，出现物的不安全状态，诱发人的不安全行为。
所以没有第三类危险源，就没有人因事故的发生。
② 三类危险源相互关联、相互依存。
危险源辨识的首要任务是辨识第一类危险源，在此基础上辨识第二类危险源，进而辨识更深层次的因素—第三类危险源。
第二、三类危险源的控制应该在第一类危险源控制的基础上进行。
5) 危险源描述：① 可根据使用的危险物质或能量的量来描述危险源的危险性，当设施（单元）中的危险物质或能量的量达到（或超过）临界量时，构成重大危险源。
爆炸性气体粉尘火灾危险区域划分IMB standardization office【IMB 5AB- IMBK 08- IMB 2C】爆炸性气体粉尘火灾危险区域划分爆炸性气体环境危险区域划分应根据爆炸性气体混合物出现的频繁程度和持续时间按下列规定进行分区：一、0区连续出现或长期出现爆炸性气体混合物的环境二、1区在正常运行时可能出现爆炸性气体混合物的环境三、2区在正常运行时不可能出现爆炸性气体混合物的环境或即使出现也仅是短时存在的爆炸性气体混合物的环境爆炸性粉尘环境危险区域划分应根据爆炸性粉尘混合物出现的频繁程度和持续时间按下列规定进行分区：一、10区连续出现或长期出现爆炸性粉尘环境二、11区有时会将积留下的粉尘扬起而偶然出现爆炸性粉尘混合物的环境火灾危险区域划分根据火灾事故发生的可能性和后果以及危险程度及物质状态的不同按下列规定进行分区：一、21区具有闪点高于环境温度的可燃液体在数量和配置上能引起火灾危险的环境二、22区具有悬浮状堆积状的可燃粉尘或可燃纤维虽不可能形成爆炸混合物但在数量和配置上能引起火灾危险的环境三、23区具有固体状可燃物质在数量和配置上能引起火灾危险的环境爆炸性粉尘危险区域划分应根据爆炸性粉尘混合物出现的频繁程度和持续时间进行分区,原分为10区、11区。
现有标准.《可燃性粉尘环境用电气设备》等同IEC61241标准，将危险区域划分为20区、21区、22区，10区与20区对应，11区与21区、22区对应原则上是存在连续级释放源的区域可划为20区；存在一级释放源的区域可划为21区；存在二级释放源的区域可划为22区。
按以上规定划分区域等级后，再根据采取排气通风等措施调整区域划分。
20区：空气中的可燃性粉尘云持续地或长期地或频繁地出现于爆炸性环境中的区域。
可能产生20区的场所示例：――粉尘容器内部；――贮料槽，筒仓等，旋风除尘器和过滤器；――粉料传送系统等，但不包括皮带和链式输送机的某些部分；――搅拌机，研磨机，干燥机和装料设备等。
爆炸性气体和粉尘火灾危险区的划分爆炸性气体环境危险区域划分应根据爆炸性气体混合物的频率和持续时间，按照以下规定划分区域：一、0爆炸性气体混合物连续或长时间发生的环境二、1区域正常运行期间可能发生爆炸性气体混合物的环境三、2在正常运行期间，该区域不可能存在爆炸性气体混合物，或者即使爆炸性气体混合物确实存在，也不可能存在很短时间爆炸性粉尘环境危险区域划分应根据爆炸性粉尘混合物的频率和持续时间，按照以下规定划分区域：一、10区域内持续或长期的爆炸性粉尘环境二、11该区域有时会增加累积的粉尘，偶尔会产生爆炸性粉尘混合物火灾危险区域划分根据火灾事故的可能性和后果，以及危险程度和物质状态，应根据以下规定划分区域：一、21该区域的环境中，闪点高于环境温度的易燃液体的数量和配置可能导致火灾危险二、22该区域的环境中，悬浮和积聚的可燃粉尘或可燃纤维不能形成爆炸性混合物，但在数量和结构上可能导致火灾三、23该区域的环境中，固体可燃物质在数量和配置上都可能引发火灾爆炸性粉尘危险区域的划分应基于爆炸性粉尘混合物的频率和持续时间,原分为10区、11区。
现有标准GB12476.1.《可燃性粉尘环境用电气设备》等同IEC61241标准，将危险区域划分为20区、21区、22区，10区与20区对应，11区与21区、22区对应原则上，具有连续释放源的区域可划分为20区；存在一级释放源的区域可划为21区；存在二级释放源的区域可划为22区。
按以上规定划分区域等级后，然后根据排气、通风等措施调整区域划分。
20区：在爆炸性环境中，空气中的可燃尘云会持续或长时间或频繁出现。
可能产生20区域内位置示例：――灰尘容器内；――贮料槽，筒仓等，旋风分离器和过滤器；――粉料传送系统等，但不包括皮带和链式输送机的某些部件；――搅拌机，研磨机，干燥器和加料设备等。
21区：在正常运行时，空气中的可燃尘云通常不会出现在具有爆炸性粉尘环境的区域，即使出现，持续时间也是短暂的。
加油站安全设施建设项目装置或单元火灾危险性分类和爆炸危险区域划分1.5.1、装置或单元火灾危险性分类本项目属于加油站项目，由于项目的简单性。
该加油站分为加油作业区和辅助服务区。
加油作业区分为卸车设施、储油设施、加油机和通气管等。
该项目用地红线范围内加油作业区以外的为辅助服务区。
根据《建筑防火设计防火规范》（GB50016-2006）中的规定该项目的火灾单元的危险性分类见表3-7表3-7 该项目火灾危险性分类序号建、构筑物名称火灾危险性分类耐火等级备注1 直埋卧式油罐区甲类二级防爆钢质油罐20m³×2，30m³×12 税控潜泵加油机- - 单枪2台3 加油棚甲类二级钢筋砼+钢架4 站房民用二级框架5 化粪池- 二级砖砌6 消防器材及沙箱- - 成品7 实体围墙- 二级非燃烧实体围墙1.5.2、爆炸危险区域划分1、爆炸危险区域划分该项目爆炸危险区域划分遵循《爆炸和火灾危险环境电力装置设计规范》（GB50058-92）的有关规定。
该项目根据工艺危险性介质在生产、加工、处理、转运和储存过程中出现的频繁程度和持续时间，按下列规定进行区域划分：0区：连续或长期出现危险性介质的环境。
1区：在正常情况下可能出现危险性介质的环境。
2区：在正常情况下不可能出现危险性介质的环境，或即使出现也是短时间存在危险性介质的环境。
其他区域则为非危险区域。
根据《爆炸和火灾危险环境电力装置设计规范》（GB50058-92）和《汽车加油加气站设计与施工规范》（GB50156-2012）相关条款，加油机内部空间为1区爆炸危险区域；以加油机中心线为中心线，以半径为4.5m的地面区域为底面和以加油机顶部以上0.15m半径为3m的平面为顶面的圆台形空间为2区爆炸危险区域。
埋地式油罐内部油品表面以上空间划分为0区爆炸危险区域；人孔（阀）井内部空间、以通气管管口为中心，半径为1.5m的球形空间和以密闭卸油口为中心，半径为0.5m的球形空间为1区爆炸危险区域；距人孔（阀）井边缘1.5 m以内，自地面算起1m 高的圆柱空间、以通气管管口为中心，半径为3m的球形空间和以密闭卸油口为中心，半径为1.5m的球形并延至地面的空间为2区爆炸危险区域。

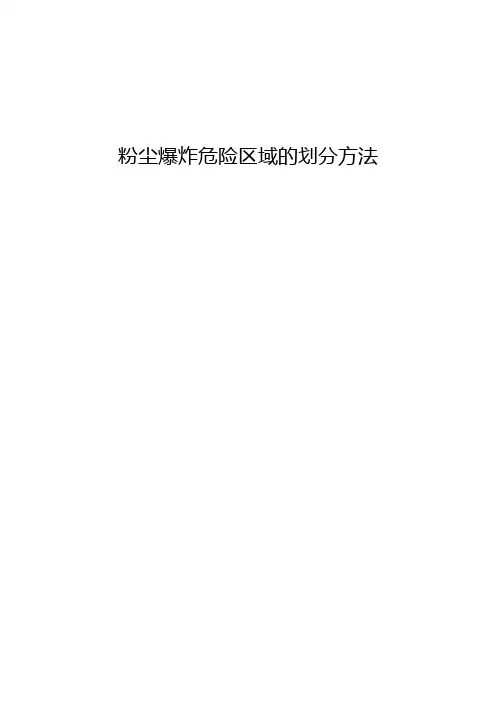

粉尘爆炸危险区域的划分方法1 粉尘爆炸危险区域划分的意义可燃性粉尘在具备一定浓度(超过爆炸下限)和足够引燃能量的条件下会发生爆炸。
可燃性粉尘的存在形成了一个潜在的爆炸环境，这些区域的危险性有高低之分，因此有必要对这些危险区域进行分类，以便按照危险区域的类型采取相应的防爆措施，将可燃性粉尘出现爆炸浓度的可能性，或任意点燃源出现的可能性，以及使二者同时出现的可能性尽可能减小，将粉尘爆炸的可能性降到最低程度。
国家安全生产监督管理局在《安全验收评价守则》中明确规定，对于粉尘爆炸的危险环境，有无科学准确的区域划分是验收检验项目中的一项重要内容。
同时，科学地划分危险区域对于节约项目投资也有着重要意义。
粉尘防爆设备的价格是普通产品的2—3倍，只有科学地划分危险区域，才能合理地选用防爆电气设备，避免浪费。
2 粉尘爆炸危险区域划分的原则我国很早就制定了粉尘爆炸危险区域的划分原则，如《爆炸危险场所电气安全规程》(GBJ58—83)、《爆炸性粉尘环境电气设备:粉尘防爆电气设备》(GB12476.1—2000) .( 爆炸和火灾危险环境电力装置设计规范)(GB50085—92),(粮食加工、储运系统粉尘爆炸安全规程)(GB 17440—1998)等都有详细说明。
国际电工委员会(IEC )、美国电气规程(NEC)以及德、日等国对区域划分原则均有规定。
但随时间的推移和国情不同，划分原则不尽一致。
目前国内流行的是“二区”(爆炸危险区域和非爆炸危险区域)、“二级”(10区和11区)，GB50085—92和GB17441)—1998均按此划分。
此划分方法正在被IEC1241—3和GB12476.1—2000“二区”(分级区域和非分级区域)、"3级”(20区、21区、22区)所代替，但两者均按爆炸性粉尘混合物出现的频繁程度和持续时间进行分区，见表1。
表1 几种流行的爆炸区域划分标准GB17440强调10区的“封闭环境”，这只是粉尘爆炸的相对条件或充要条件。
