文件编号：GD/FS-4764（安全管理范本系列）爆炸和火灾危险区域划分详细版In Order To Simplify The Management Process And Improve The Management Efficiency, It Is Necessary To Make Effective Use Of Production Resources And Carry Out Production Activities.编辑：_________________单位：_________________日期：_________________爆炸和火灾危险区域划分详细版提示语：本安全管理文件适合使用于平时合理组织的生产过程中，有效利用生产资源，经济合理地进行生产活动，以达到实现简化管理过程，提高管理效率，实现预期的生产目标。
，文档所展示内容即为所得，可在下载完成后直接进行编辑。
爆炸危险场所，是指生产、使用、储存易燃易爆物质，并能形成爆炸性混合物，且有爆炸危险的场所。
火灾危险场所，是指在生产过程中，产生、使用、加工、储存或转运闪点高于场所环境温度的可燃液体，或者有可燃粉尘、可燃纤维，或者有固体状可燃物质，并在可燃物质的数量上和配置上，能引起火灾危险的场所。
一、爆炸和火灾危险场所的分类和分级（一）爆炸危险场所的分类和分级1.爆炸危险场所的分类爆炸危险场所按爆炸性物质的物态，分为气体爆炸危险场所和粉尘爆炸危险场所。
2.爆炸危险场所的分级爆炸危险场所的分级原则是按爆炸性物质出现的频度、持续时间和危险程度而划分为不同危险等级的区域。
（1）气体爆炸危险场所的区域等级爆炸性气体、易燃或可燃液体的蒸汽与空气混合形成爆炸性气体混合物的场所，按其危险程度的大小分为三个区域等级。
①0级区域（简称0区），是指在正常情况下，爆炸性气体混合物，连续地、短时间频繁地出现或长时间存在的场所。
②1级区域（简称1区），是指在正常情况下，爆炸性气体混合物有可能出现的场所。
爆炸和火灾危险环境分
类表
公司内部编号：（GOOD-TMMT-MMUT-UUPTY-UUYY-DTTI-

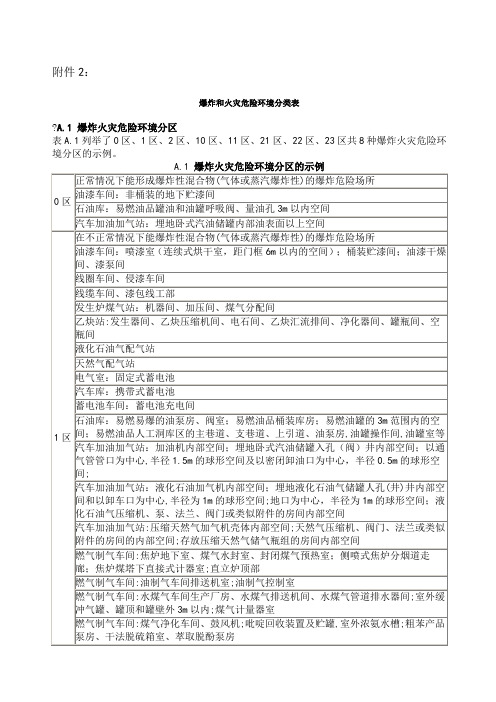

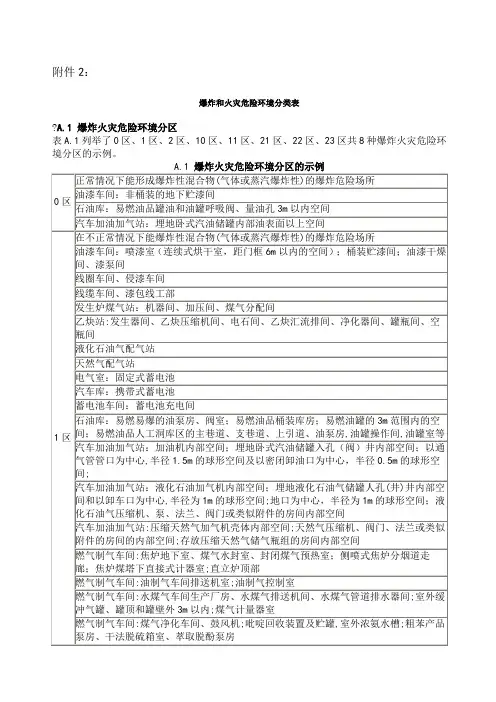

附件2：
爆炸和火灾危险环境分类表
A.1 爆炸火灾危险环境分区
表A.1列举了0区、1区、2区、10区、11区、21区、22区、23区共8种爆炸火灾危险环境分区的示例。
A.1 爆炸火灾危险环境分区的示例
表A.1(续)
表A.1(续 )
A.2 烟花爆竹工厂的危险场所类别见表A
表A2 工作间和仓库的危险场所类别
A.3 民用爆破器材工厂的危险区域和防雷类别见表A.3和A.4
表A.3 工作间危险区域和防雷类别
表A.3(续 )危险品分类工作间名称危险区域防雷类别
表A.4 库房危险区域和防雷类别
表A.4(续)。
加油站防火防爆及危险区域划分加油站的经营、生活场所按对安全用电的不同要求，可分为爆炸危险区、火灾危险区、一般用电区三个区域。
◆◆1区：指在正常运行时可能出现爆炸性气体混合物的环境，图1-1 加油站火源分析2区：在正常运行时不可能出现爆炸性气体混合物的环境，或即使出现也仅是短时存在的爆炸性气体混合物的环境。
◆火灾危险区火灾危险区是指闪点高于环境温度的可燃油品作业区。
火灾危险区又可分为21区、22区、23区。
◆一般用电区除爆炸危险区和火灾危险区外的其他用电区是一般用电区。
◆加油站爆炸危险区域的划分1．加油机Ⅰ区：机体本身及其内部、机座附近的坑沟或低洼潮湿区；Ⅱ区：以加油机中线为中心，上面半径为3m，下面半径为4.5m，高度为从地坪向上至加油机顶上0.15m的圆锥形空间。
2．油罐0区：油罐内部油品液面以上的罐内整个空间；Ⅰ区：人孔井（阀井）内部整个空间；Ⅱ区：距离人孔井（阀井）边缘1.5m为边界，地坪以上距地坪1m高的圆柱体空间。
3．卸油口Ⅰ区：以密闭卸油口为中心0.5m半径的球形空间；Ⅱ区：以密闭卸油口为中心，半径为1.5m的球形空间并延至地面划为Ⅱ区。
4．通气管Ⅰ区：以管口为中心，1.5m（0.75m）为半径的球形空间；Ⅱ区：以管口为中心，3.0m（2.0m）为半径的球形空间；5．油罐车0区：油罐车内部的油品表面以上罐内的整个空间；Ⅰ区：以通气口为中心1.5m（0.75m）为半径的球形空间，以密闭卸油口为中心0.5m为半径的球形空间；Ⅱ区：以通气口为中心，半径3.0m的球形并延至地面，及以密闭卸油口为中心，半径为1.5m延至地面的空间。

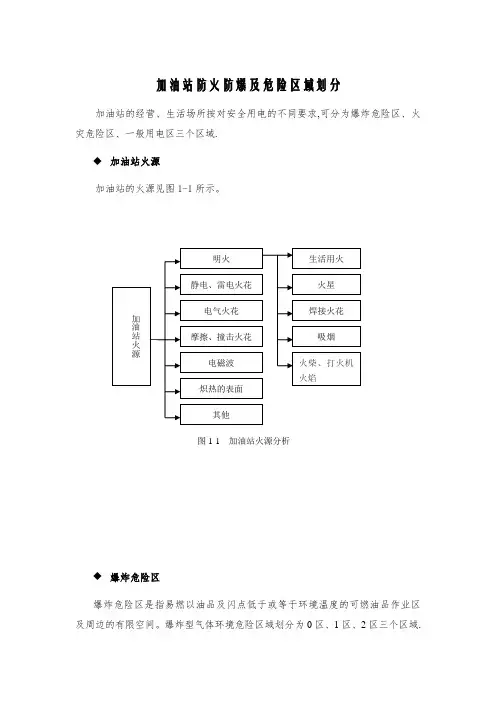

加油站防火防爆及危险区域划分加油站的经营、生活场所按对安全用电的不同要求，可分为爆炸危险区、火灾危险区、一般用电区三个区域。
◆加油站火源加油站的火源见图1-1所示。
图1-1 加油站火源分析◆爆炸危险区爆炸危险区是指易燃以油品及闪点低于或等于环境温度的可燃油品作业区及周边的有限空间。
爆炸型气体环境危险区域划分为0区、1区、2区三个区域。
0区：指出现或长期出现爆炸性气体混合物的环境。
1区：指在正常运行时可能出现爆炸性气体混合物的环境，2区：在正常运行时不可能出现爆炸性气体混合物的环境，或即使出现也仅是短时存在的爆炸性气体混合物的环境。
◆火灾危险区火灾危险区是指闪点高于环境温度的可燃油品作业区。
火灾危险区又可分为21区、22区、23区。
◆一般用电区除爆炸危险区和火灾危险区外的其他用电区是一般用电区。
◆加油站爆炸危险区域的划分1．加油机Ⅰ区：机体本身及其内部、机座附近的坑沟或低洼潮湿区；Ⅱ区：以加油机中线为中心，上面半径为3m，下面半径为4.5m，高度为从地坪向上至加油机顶上0.15m的圆锥形空间。
2．油罐0区：油罐内部油品液面以上的罐内整个空间；Ⅰ区：人孔井（阀井）内部整个空间；Ⅱ区：距离人孔井（阀井）边缘1.5m为边界，地坪以上距地坪1m高的圆柱体空间。
3．卸油口Ⅰ区：以密闭卸油口为中心0.5m半径的球形空间；Ⅱ区：以密闭卸油口为中心，半径为1.5m的球形空间并延至地面划为Ⅱ区。
4．通气管Ⅰ区：以管口为中心，1.5m（0.75m）为半径的球形空间；Ⅱ区：以管口为中心，3.0m（2.0m）为半径的球形空间；5．油罐车0区：油罐车内部的油品表面以上罐内的整个空间；Ⅰ区：以通气口为中心1.5m（0.75m）为半径的球形空间，以密闭卸油口为中心0.5m为半径的球形空间；Ⅱ区：以通气口为中心，半径3.0m的球形并延至地面，及以密闭卸油口为中心，半径为1.5m延至地面的空间。
Welcome To Download !!!欢迎您的下载，资料仅供参考！。
爆炸性危险环境和火灾危险性环境爆炸性气体分级和分组1．爆炸性危险环境的区分在生产、使用、储存、易燃、易爆、危险品的场所，由于有危险源的存在，通常有产生爆炸和火灾的危险。
为了预防发生事故，应对此类场所进行区分，并以此作为选择电气设备防爆防染结构型式和采用其他安全措施的依据，见下表。
爆炸与火灾危险环境分区类别爆炸性气体环境爆炸性粉尘环境火灾危险性环境分区0区1区2区10区11区21区22区23区区域情况连续出现爆炸性气体的环境或预计会长期出现爆炸性气体的环境区域在正常运行时可能出现爆炸性气体的区域在正常运行时不可能出现爆炸性气体环境，即使出现也仅可能是短时存在的区域。
爆炸性粉尘混合物环境连续出现或长期出现的区域有时会将积留粉尘扬起而偶然出现爆炸性混合物危险环境区域。
具有闪点高于环境温度的可燃液体，在数量和配置上能引起火灾的危险区域。
具有悬浮状的或堆积状的、爆炸性的或可燃性粉尘，虽不可能形成爆炸混合物，但在数量和配置上能引起火灾的区域。
具有固体可燃物质，在数量和配置上能引起火灾危险的区域。
举例装易燃液体的密封容器，其未充惰性气体的内部空间等极个别情况况。
自然通风条件下的第一级释放源情况，如泵的密封处轻微泄漏易燃物质。
自然通风的第二级释放源如泵正常情况下不会或仅偶尔而短暂的释放易燃物质。
石墨碳黑赤磷硫等导电性好的和易悬浮在空气中的可燃粉尘。
爆炸性气体混合物最大试验安全间隙（MESG）分级级别最大试验安全间隙（MESG）分级,mm‖A≥0．9‖B0．5＜MESG＜0．9‖C≤0．5爆炸性气体混合物按最小点燃电流分级（MIC）级别最小点燃电流比（MICR）‖A≥0.8‖B0.45＜MICR＜0.8‖C＜0.45爆炸性混合物按引燃温度分组组别引燃温度t,℃组别引燃温度t,℃T1t＞450T4135＜t≤200 T2300＜t≤450T5100＜t≤135 T3200＜t≤300T685＜t≤100爆炸性气体分级和分组级别引燃温度组别T1T2T3T4T5T6ⅡA 乙烷、乙烯甲苯甲酚丙酮苯乙烯丙烷一氧化碳氯苯工业甲烷醋酸甲酯醋酸丁烷、甲醇、乙醇、甲胺、二氯乙烷、氯乙烯、醋酸乙酯戊醇、戊烷、己烷、庚烷、辛烷、煤油、洗涤汽油、乙酸丙酯乙醛、三甲胺，乙醚亚硝酸乙酯ⅡB丙烷、环丙烷、焦炉煤气乙烯、环氧乙烷、丙烯酸甲酯、1，2-环氧丙烷1，3-丁二烯、二甲醚、硫化氢二乙醚、二丁醚、四氟乙烯ⅡC水煤气、氢乙炔二硫化碳硝酸乙酯爆炸性粉末引燃温度分组引燃温度组别引燃温度t,℃T11t＞270T12200＜t≤270T13150＜t≤2002.火灾危险性物质火灾危险性物质包括闪点高于环境温度的可燃气体；在物料操作高于可燃液体闪点的情况下，有可能泄漏但不能形成爆炸性气体混合物的可燃气体；不可能形成爆炸性粉尘混合物的悬浮状、堆积状可燃粉尘或可燃纤维以及其它固状可燃物质。
电气火灾爆炸及危险区域的划分(一)电气火灾爆炸由于电气方面的原因引起的火灾和爆炸事故，称为电气火灾爆炸。
发生电气火灾和爆炸要具备两个条件：一是要有易燃易爆物质和环境，二是要有引燃条件。
1．易燃易爆物质和环境在生产和生活场所，广泛存在着易燃易爆易挥发物质，其中煤炭、石油、化工和军工等生产部门尤为突出。
煤矿中产生的瓦斯气体，军工企业中的火药，石油企业中的石油、天然气，化工企业中的原料、产品，纺织、食品企业生产场所的可燃气体、粉尘或纤维等均为易燃易爆易挥发物质，并容易在生产、贮存、运输和使用过程中与空气混合，形成爆炸性混合物。
在一些生活场所，乱堆乱放的杂物，木结构房屋明设的电气线路等，都形成了易燃易爆环境。
2．引燃条件生产场所的动力、照明、控制、保护、测量等系统和生活场所的各种气设备和线路，在正常工作事故中常常会产生电弧、火花和危险的高温，这就具备了引燃或引爆的条件。
(1)有些电气设备在正常工作情况下就能产生火花、电弧和危险高温。
如电气开关的分合，运行中发电机和直流电机电刷和整流子间，交流绕线电机电刷与滑环间总有或大或小的火花、电弧产生，弧焊机就是靠电弧工作的；电灯和电炉直接利用电流发光划，工作温度相当高，1OOW白炽灯泡表面温度170～216℃，1OOW荧光灯管表面温度也在100～200℃，而碘钨灯管温度高达500～700℃。
(2)电气设备和线路，由于绝缘老化、积污、受潮、化学腐蚀或机械损伤会造成绝缘强度降低或破坏，导致相间或对地短路，熔断器熔体熔断，连接点接触不良，铁芯铁损过大。
电气设备和线路由于过负荷或通用不足等原因都可能产生火花、电弧或危险高温。
另外静电、内部过电压和大气过电压也会产生火花和电弧。
如果生产和生活场所存在易燃易爆物质，当空气中的含量超过其危险浓度，在电气设备和线路正常或事故状态下产生的火花、电弧或在危险高温的作用下，就会造成电气火灾或爆炸。
石油化工企业因电气火灾带来的危害是相当严重的。
