一、常规电调天线产品描述：CDMA800+GSM900 / 65°15dBi 双极化电调天线电气性能指标工作频率（MHz ） 820-960 天线增益（dBi ）14.5 极化方式 ±45°交叉极化水平面波瓣宽度（°） 65±6 垂直面波瓣宽度（°）14 前后比（dB ） ≥28 第一上旁瓣抑制（dB ） ≥16 交叉极化比（dB ）轴向:≥15 ±60°内:≥10 驻波比 ≤1.5 隔离度（dB ） ≥28 三阶交调（dBm ） ≤-107 电下倾角（°） 0-14 阻抗（Ω） 50 功率容量（W ）250机械性能指标天线尺寸（mm ） 1415×265×141重量（Kg ） 13 机械倾角（°） 0-16 接头类型 7/16阴头 环境温度（°C ） -55～+70抗风能力（m/s ）工作风速36.9，极限风速55雷电保护直接接地 方向图820-960 MHz 方向图水平面 垂直面产品描述：CDMA800+GSM900 / 65°17dBi 双极化电调天线电气性能指标工作频率（MHz ） 820-960 天线增益（dBi ）16.5 极化方式 ±45°交叉极化水平面波瓣宽度（°） 65±6 垂直面波瓣宽度（°）9 前后比（dB ） ≥28 第一上旁瓣抑制（dB ） ≥16 交叉极化比（dB ）轴向:≥15 ±60°内:≥10 驻波比 ≤1.5 隔离度（dB ） ≥28 三阶交调（dBm ） ≤-107 电下倾角（°） 0-10 阻抗（Ω） 50 功率容量（W ）250机械性能指标天线尺寸（mm ） 1975×265×141重量（Kg ） 18 机械倾角（°） 0-12 接头类型 7/16阴头 环境温度（°C ） -55～+70抗风能力（m/s ）工作风速36.9，极限风速55雷电保护直接接地 方向图820-960 MHz 方向图水平面 垂直面型号：ODV-065R18B产品描述：CDMA800+GSM900 / 65°18dBi 双极化电调天线电气性能指标工作频率（MHz ） 820-960 天线增益（dBi ）17.5 极化方式 ±45°交叉极化水平面波瓣宽度（°） 65±6 垂直面波瓣宽度（°）7 前后比（dB ） ≥25 第一上旁瓣抑制（dB ） ≥16 交叉极化比（dB ）轴向:≥15 ±60°内:≥10 驻波比 ≤1.5 隔离度（dB ） ≥28 三阶交调（dBm ） ≤-107 电下倾角（°） 0-8 阻抗（Ω） 50 功率容量（W ）250机械性能指标天线尺寸（mm ） 2615×265×141重量（Kg ） 21 机械倾角（°） 0-8 接头类型 7/16阴头 环境温度（°C ） -55～+70抗风能力（m/s ）工作风速36.9，极限风速55雷电保护直接接地 方向图820-960 MHz 方向图水平面 垂直面产品描述：GSM1800+3G / 32°21dBi 双极化电调天线电气性能指标工作频率（MHz ） 1710-2170 天线增益（dBi ）20.5 极化方式 ±45°交叉极化水平面波瓣宽度（°） 32±4 垂直面波瓣宽度（°）7 前后比（dB ） ≥28 第一上旁瓣抑制（dB ） ≥16 交叉极化比（dB ）轴向:≥15 ±60°内:≥10 驻波比 ≤1.5 隔离度（dB ） ≥28 三阶交调（dBm ） ≤-107 电下倾角（°） 0-8 阻抗（Ω） 50 功率容量（W ）100机械性能指标天线尺寸（mm ） 1310×310×110重量（Kg ） 12.5 机械倾角（°） 0-16 接头类型 7/16阴头 环境温度（°C ） -55～+70抗风能力（m/s ）工作风速36.9，极限风速55雷电保护直接接地 方向图1710-2170 MHz 方向图水平面 垂直面产品描述：GSM1800+3G / 65°15dBi 双极化电调天线电气性能指标工作频率（MHz ） 1710-2170天线增益（dBi ）15 极化方式 ±45°交叉极化水平面波瓣宽度（°） 65±6 垂直面波瓣宽度（°）14 前后比（dB ） ≥25 第一上旁瓣抑制（dB ） ≥16 交叉极化比（dB ）轴向:≥15 ±60°内:≥10 驻波比 ≤1.5 隔离度（dB ） ≥28 三阶交调（dBm ） ≤-107 电下倾角（°） 0-16 阻抗（Ω） 50 功率容量（W ）100机械性能指标天线尺寸（mm ） 743×173×81重量（Kg ） 6 机械倾角（°） 0-14 接头类型 7/16阴头 环境温度（°C ） -55～+70抗风能力（m/s ）工作风速36.9，极限风速55雷电保护直接接地 方向图1710-2170 MHz 方向图水平面 垂直面产品描述：GSM1800+3G / 65°18dBi 双极化电调天线电气性能指标工作频率（MHz ） 1710-2170 天线增益（dBi ）17.5 极化方式 ±45°交叉极化水平面波瓣宽度（°） 65±6 垂直面波瓣宽度（°）7 前后比（dB ） ≥28 第一上旁瓣抑制（dB ） ≥16 交叉极化比（dB ）轴向:≥15 ±60°内:≥10 驻波比 ≤1.5 隔离度（dB ） ≥28 三阶交调（dBm ） ≤-107 电下倾角（°） 0-8 阻抗（Ω） 50 功率容量（W ）100机械性能指标天线尺寸（mm ） 1310×173×90重量（Kg ） 8 机械倾角（°） 0-10 接头类型 7/16阴头 环境温度（°C ） -55～+70抗风能力（m/s ）工作风速36.9，极限风速55雷电保护直接接地 方向图1710-2170 MHz 方向图水平面 垂直面产品描述：880-960&1710-2170/ 32°18/21dBi 双频双极化电调天线电气性能指标工作频率（MHz ） 880-960 1710-2170 天线增益（dBi ）17.520.5极化方式 ±45°交叉极化水平面波瓣宽度（°） 32±4垂直面波瓣宽度（°）127前后比（dB ） ≥28 第一上旁瓣抑制（dB ） ≥16 交叉极化比（dB ）轴向:≥15 ±60°内:≥10 驻波比 ≤1.5 隔离度（dB ） ≥28电下倾角（°） 0-122-9 阻抗（Ω） 50功率容量（W ） 250100机械性能指标天线尺寸（mm ） 1540×560×143重量（Kg ） 35 机械倾角（°） 0-12 接头类型 7/16阴头×4 环境温度（°C ） -55～+70抗风能力（m/s ）工作风速36.9，极限风速55雷电保护直接接地 方向图880-960 MHz 方向图水平面 垂直面1710-2170 MHz 方向图水平面 垂直面型号：ODV-065R14B17K(V)产品描述：820-960&1710-2170/ 65°14/17dBi 双频双极化电调天线电气性能指标工作频率（MHz ） 820-960 1710-2170 天线增益（dBi ）13.516.5极化方式 ±45°交叉极化水平面波瓣宽度（°） 65±6垂直面波瓣宽度（°）149前后比（dB ） ≥25 第一上旁瓣抑制（dB ） ≥16 交叉极化比（dB ）轴向:≥15 ±60°内:≥10 驻波比 ≤1.5 隔离度（dB ） ≥28 三阶交调（dBm ） ≤-107电下倾角（°） 0-140-9 阻抗（Ω） 50功率容量（W ） 250100机械性能指标天线尺寸（mm ） 1205×265×145重量（Kg ） 15 机械倾角（°） 0-16 接头类型 7/16阴头×4 环境温度（°C ） -55～+70抗风能力（m/s ）工作风速36.9，极限风速55雷电保护直接接地 方向图820-960 MHz 方向图水平面 垂直面1710-2170 MHz 方向图水平面 垂直面型号：ODV-065R15B18K(V)产品描述：820-960&1710-2170/ 65°15/18dBi 双频双极化电调天线电气性能指标工作频率（MHz ） 820-960 1710-2170 天线增益（dBi ）14.517.5极化方式 ±45°交叉极化水平面波瓣宽度（°） 65±6垂直面波瓣宽度（°）127前后比（dB ） ≥25 第一上旁瓣抑制（dB ） ≥16 交叉极化比（dB ）轴向:≥15 ±60°内:≥10 驻波比 ≤1.5 隔离度（dB ） ≥28 三阶交调（dBm ） ≤-107电下倾角（°） 0-140-7 阻抗（Ω） 50功率容量（W ） 250100机械性能指标天线尺寸（mm ） 1515×265×145重量（Kg ） 20 机械倾角（°） 0-12 接头类型 7/16阴头×4 环境温度（°C ） -55～+70抗风能力（m/s ）工作风速36.9，极限风速55雷电保护直接接地 方向图820-960 MHz 方向图水平面 垂直面1710-2170 MHz 方向图水平面 垂直面产品描述：820-960&1710-2170/ 65°17/18dBi 双频双极化电调天线电气性能指标工作频率（MHz ） 820-960 1710-2170 天线增益（dBi ）16.517.5极化方式 ±45°交叉极化水平面波瓣宽度（°） 65±6垂直面波瓣宽度（°）97前后比（dB ） ≥25 第一上旁瓣抑制（dB ） ≥16 交叉极化比（dB ）轴向:≥15 ±60°内:≥10 驻波比 ≤1.5 隔离度（dB ） ≥28 三阶交调（dBm ） ≤-107电下倾角（°） 0-100-7 阻抗（Ω） 50功率容量（W ） 250100机械性能指标天线尺寸（mm ） 1975×265×145重量（Kg ） 20 机械倾角（°） 0-12 接头类型 7/16×4阴头×4 环境温度（°C ） -55～+70抗风能力（m/s ）工作风速36.9，极限风速55雷电保护直接接地 方向图820-960 MHz 方向图水平面 垂直面1710-2170 MHz 方向图水平面 垂直面产品描述：820-960&1710-2170/ 65°18/18dBi 双频双极化电调天线电气性能指标工作频率（MHz ） 820-960 1710-2170 天线增益（dBi ）17.517.5极化方式 ±45°交叉极化水平面波瓣宽度（°） 65±6垂直面波瓣宽度（°）77前后比（dB ） ≥25 第一上旁瓣抑制（dB ） ≥16 交叉极化比（dB ）轴向:≥15 ±60°内:≥10 驻波比 ≤1.5 隔离度（dB ） ≥28 三阶交调（dBm ） ≤-107电下倾角（°） 0-70-8 阻抗（Ω） 50功率容量（W ） 250100机械性能指标天线尺寸（mm ） 2515×265×145重量（Kg ） 25 机械倾角（°） 0-8 接头类型 7/16阴头×4 环境温度（°C ） -55～+70抗风能力（m/s ）工作风速36.9，极限风速55雷电保护直接接地 方向图820-960 MHz 方向图水平面 垂直面1710-2170 MHz 方向图水平面 垂直面产品描述：820-960&820-960/ 65°15/15dBi 双频双极化肩并肩电调天线电气性能指标工作频率（MHz ） 820-960 820-960 天线增益（dBi ）1515极化方式 ±45°交叉极化水平面波瓣宽度（°） 65±6 垂直面波瓣宽度（°）12 前后比（dB ） ≥25 第一上旁瓣抑制（dB ） ≥16 交叉极化比（dB ）轴向:≥15 ±60°内:≥10 驻波比 ≤1.5 隔离度（dB ） ≥28 三阶交调（dBm ） ≤-107电下倾角（°） 0-120-12 阻抗（Ω） 50功率容量（W ） 250250机械性能指标天线尺寸（mm ） 1415×570×141重量（Kg ） 27 机械倾角（°） 0-8 接头类型 7/16阴头×4 环境温度（°C ） -55～+70抗风能力（m/s ）工作风速36.9，极限风速55雷电保护直接接地 方向图820-960 MHz 方向图水平面 垂直面产品描述：820-960&820-960/ 65°17/17dBi 双频双极化肩并肩电调天线电气性能指标工作频率（MHz ） 820-960 820-960 天线增益（dBi ）16.516.5极化方式 ±45°交叉极化水平面波瓣宽度（°） 65±6 垂直面波瓣宽度（°）10 前后比（dB ） ≥25 第一上旁瓣抑制（dB ） ≥16 交叉极化比（dB ）轴向:≥15 ±60°内:≥10 驻波比 ≤1.5 隔离度（dB ） ≥28 三阶交调（dBm ） ≤-107电下倾角（°） 0-100-10 阻抗（Ω） 50功率容量（W ） 250250机械性能指标天线尺寸（mm ） 1975×570×141重量（Kg ） 27 机械倾角（°） 0-8 接头类型 7/16阴头×4 环境温度（°C ） -55～+70抗风能力（m/s ）工作风速36.9，极限风速55雷电保护直接接地 方向图820-960 MHz 方向图水平面 垂直面产品描述：1710-2170&1710-2170/ 65°18/18dBi 双频双极化肩并肩电调天线电气性能指标工作频率（MHz ） 1710-2170 1710-2170 天线增益（dBi ）17.517.5极化方式 ±45°交叉极化水平面波瓣宽度（°） 65±6 垂直面波瓣宽度（°）7 前后比（dB ） ≥25 第一上旁瓣抑制（dB ） ≥16 交叉极化比（dB ）轴向:≥15 ±60°内:≥10 驻波比 ≤1.5 隔离度（dB ） ≥28 三阶交调（dBm ） ≤-107 电下倾角（°） 0-8 阻抗（Ω） 50功率容量（W ） 250250机械性能指标天线尺寸（mm ） 1310×346×95重量（Kg ） 20 机械倾角（°） 0-14 接头类型 7/16×4阴头×4 环境温度（°C ） -55～+70抗风能力（m/s ）工作风速36.9，极限风速55雷电保护直接接地 方向图1710-2170 MHz 方向图水平面 垂直面二、定制天线 型号：ODV-065R15G产品描述：GSM900 / 65°15dBi 双极化电调天线电气性能指标工作频率（MHz ） 880-960 天线增益（dBi ）14.5 极化方式 ±45°交叉极化水平面波瓣宽度（°） 65±6 垂直面波瓣宽度（°）14 前后比（dB ） ≥28 第一上旁瓣抑制（dB ） ≥16 交叉极化比（dB ）轴向:≥15 ±60°内:≥10 驻波比 ≤1.5 隔离度（dB ） ≥28 三阶交调（dBm ） ≤-107 电下倾角（°） 0-14 阻抗（Ω） 50 功率容量（W ）250机械性能指标天线尺寸（mm ） 1415×265×141重量（Kg ） 13 机械倾角（°） 0-16 接头类型 7/16阴头 天线罩材料 玻璃钢 环境温度（°C ） -55～+70抗风能力（m/s ）工作风速36.9，极限风速55雷电保护直接接地 方向图880-960 MHz 方向图水平面 垂直面型号：ODV-065R18G产品描述：GSM900 / 65°18dBi 双极化电调天线电气性能指标工作频率（MHz ） 880-960 天线增益（dBi ）17.5 极化方式 ±45°交叉极化水平面波瓣宽度（°） 65±6 垂直面波瓣宽度（°）7 前后比（dB ） ≥25 第一上旁瓣抑制（dB ） ≥16 交叉极化比（dB ）轴向:≥15 ±60°内:≥10 驻波比 ≤1.5 隔离度（dB ） ≥28 三阶交调（dBm ） ≤-107 电下倾角（°） 0-8 阻抗（Ω） 50 功率容量（W ）250机械性能指标天线尺寸（mm ） 2615×265×141重量（Kg ） 21 机械倾角（°） 0-8 接头类型 7/16阴头 天线罩材料 玻璃钢 环境温度（°C ） -55～+70抗风能力（m/s ）工作风速36.9，极限风速55雷电保护直接接地 方向图880-960 MHz 方向图水平面 垂直面型号：ODV-065R15C产品描述：GSM1800/65°15dBi 双极化电调天线电气性能指标工作频率（MHz ） 1710-1880天线增益（dBi ）15 极化方式 ±45°交叉极化水平面波瓣宽度（°） 65±6 垂直面波瓣宽度（°）14 前后比（dB ） ≥25 第一上旁瓣抑制（dB ） ≥16 交叉极化比（dB ）轴向:≥15 ±60°内:≥10 驻波比 ≤1.5 隔离度（dB ） ≥28 三阶交调（dBm ） ≤-107 电下倾角（°） 0-16 阻抗（Ω） 50 功率容量（W ）100机械性能指标天线尺寸（mm ） 743×173×81重量（Kg ） 6 机械倾角（°） 0-14 接头类型 7/16阴头 环境温度（°C ） -55～+70抗风能力（m/s ）工作风速36.9，极限风速55雷电保护直接接地 方向图1710-1880 MHz 方向图水平面 垂直面型号：ODV-065R18C产品描述：GSM1800 / 65°18dBi 双极化电调天线电气性能指标工作频率（MHz ） 1710-1880 天线增益（dBi ）17.5 极化方式 ±45°交叉极化水平面波瓣宽度（°） 65±6 垂直面波瓣宽度（°）7 前后比（dB ） ≥28 第一上旁瓣抑制（dB ） ≥16 交叉极化比（dB ）轴向:≥15 ±60°内:≥10 驻波比 ≤1.5 隔离度（dB ） ≥28 三阶交调（dBm ） ≤-107 电下倾角（°） 0-8 阻抗（Ω） 50 功率容量（W ）100机械性能指标天线尺寸（mm ） 1310×173×90重量（Kg ） 8 机械倾角（°） 0-10 接头类型 7/16阴头 天线罩材料 玻璃钢 环境温度（°C ） -55～+70抗风能力（m/s ）工作风速36.9，极限风速55雷电保护直接接地 方向图1710-1880 MHz 方向图水平面 垂直面型号：ODV-065R15G18C产品描述：GSM900&GSM1800/ 65°15/18dBi 双频双极化电调天线电气性能指标工作频率（MHz ） 880-960 1710-1880 天线增益（dBi ）14.517.5极化方式 ±45°交叉极化水平面波瓣宽度（°） 65±6垂直面波瓣宽度（°）127前后比（dB ） ≥25 第一上旁瓣抑制（dB ） ≥16 交叉极化比（dB ）轴向:≥15 ±60°内:≥10 驻波比 ≤1.5 隔离度（dB ） ≥28 三阶交调（dBm ） ≤-107电下倾角（°） 0-140-7 阻抗（Ω） 50功率容量（W ） 250100机械性能指标天线尺寸（mm ） 1515×265×145重量（Kg ） 20 机械倾角（°） 0-12 接头类型 7/16阴头×4 天线罩材料 玻璃钢 环境温度（°C ） -55～+70抗风能力（m/s ）工作风速36.9，极限风速55雷电保护直接接地 方向图880-960 MHz 方向图水平面 垂直面1710-1880 MHz 方向图水平面 垂直面三、隐蔽天线1、排气管型电调天线型号：MPQ-ODV065R15B(1)电气性能指标工作频率(MHz) 820～960 阻抗(Ω) 50增益(dBi) 15功率容量(W) 500驻波比≤1.5极化方向±45°垂直面波瓣宽度（°）约12水平面波瓣宽度（°）65±6 三阶交调(dBm) ＜-95（现场测试-80）交叉极化比(dB) 轴向：≥17；±60º：≥10 端口隔离度（dB）≥28 前后比(dB) ＞25第一上旁瓣抑制(dB) ≥15第一下零点填充（dB）＜25 电下倾角0°～14°连续可调机械性能指标接头类型7/16 Din 阴接头机械调倾角0°水平面方位角水平：±20°天线罩材料PVC-U重量(kg) 约15体积(mm) 直径200，高度1600环境温度(℃) 工作温度-40℃～+60℃；极限温度-55℃～+75℃防腐能力防盐雾、防潮湿、防二氧化硫和紫外线辐射摄冰能力10mm不被破坏抗风能力(km/h) 工作风速110，极限风速200 雷电保护直接接地图方向图H面 V面实物图型号：MPQ-ODV065R18K(2) 电气性能指标工作频率(MHz) 1710～2170阻抗(Ω) 50 增益(dBi) 17.5 功率容量(W)250 驻波比 <1.5 极化方向±45° 垂直面波瓣宽度（°） 8 水平面波瓣宽度（°） 65±6三阶交调(dBm) ＜-95（现场测试-80） 交叉极化鉴别率(dB)轴向：≥17；±60º：≥10同频端口隔离度（dB ）≥28 前后比(dB) ＞25 电下倾角（º） 2～10连续可调 机械性能指标接头类型 7/16 Din 阴接头机械倾角 0° 水平面方位角水平：±20° 天线罩材料 PVC-U 重量（kg ） 约10体积(mm) 直径200，高度1600环境温度(℃) 工作温度 -40℃～+60℃；极限温度-55℃～+75℃ 防腐能力 防盐雾、防潮湿、防二氧化硫和紫外线辐射摄冰能力 10mm 不被破坏 抗风能力(km/h)工作风速110，极限风速200雷电保护直接接地图方向图水平面方向图 垂直面方向图实物图3）65度GSM900+WCDMA+DCS1800多频共用天线型号：MPQ-ODV065R12G15K(1) 电气性能指标工作频率(MHz) 880～9601710～2170阻抗(Ω) 50增益(dBi)12 15 功率容量(W)250200 驻波比<1.5 极化方向±45°垂直面波瓣宽度（°） 2214水平面波瓣宽度（°） 65±6三阶交调(dBm)＜-95（现场测试-80）交叉极化鉴别率(dB)轴向：≥17；±60º：≥10轴向：≥17；±60º：≥10同频端口隔离度（dB ）≥28 前后比(dB) ＞25电下倾角（º） 2～16连续可调2～17连续可调 机械性能指标接头类型 7/16 Din 阴接头机械倾角0° 水平面方位角 水平：±20° 天线罩材料 PVC-U 重量（kg ） 约20体积(mm) 直径200，高度1600环境温度(℃) 工作温度 -40℃～+60℃；极限温度-55℃～+75℃ 防腐能力 防盐雾、防潮湿、防二氧化硫和紫外线辐射摄冰能力 10mm 不被破坏 抗风能力(km/h)工作风速110，极限风速200雷电保护直接接地图方向图820～960 H 1710～2170 H 820～960 V 1710～2170 V实物图型号：MPQ-ODV065R15B18K(1)电气性能指标工作频率(MHz)880～9601710～2170阻抗(Ω) 50增益(dBi)14.5 17.5 功率容量(W)250200 驻波比<1.5 极化方向±45°垂直面波瓣宽度（°） 128水平面波瓣宽度（°） 65±6三阶交调(dBm)＜-95（现场测试-80）交叉极化鉴别率(dB)轴向：≥17；±60º：≥10轴向：≥17；±60º：≥10同频端口隔离度（dB ）≥28 前后比(dB) ＞25电下倾角（º）820～960:0～14连续可调1710～2170:2～10连续可调机械性能指标接头类型 7/16 Din 阴接头机械倾角 0° 水平面方位角水平：±20° 天线罩材料 PVC-U 重量（kg ） 约40体积(mm) 直径200，高度3300环境温度(℃) 工作温度 -40℃～+60℃；极限温度-55℃～+75℃ 防腐能力 防盐雾、防潮湿、防二氧化硫和紫外线辐射摄冰能力 10mm 不被破坏 抗风能力(km/h)工作风速110，极限风速200雷电保护直接接地图方向图820～960 H 1710～2170 H 820～960 V 1710～2170 V实物图4）TD智能排气管天线型号：MPQ-ODSR090R15NT03通用参数参数（单位）指标工作频段（MHz）1880～1920(F) 2010～2025(A) 连续电调（°）3～12电下倾角精度（°）±1校准与电气参数校准端口至各辐射端口的耦合度（dB）-26±2 校准端口至各辐射端口的幅度最大偏差（dB）＜0.7 校准端口至各辐射端口的相位最大偏差（°）＜5 校准端口及辐射端口电压驻波比＜1.5 同极化辐射端口之间的隔离（dB）≥20 异极化辐射端口之间的隔离度（dB）≥25辐射参数单元波束水平面半功率波束宽度（°）100 ±15(F) 90 ±15(A) 单元波束增益（dBi）≥13.5轴向交叉极化（dB）≥15±60°交叉极化（dB）≥10前后比（dB）≥23广播波束水平面半功率波束宽度（°）65±5广播波束增益（dBi）≥13.5波束±60°边缘功率下降（dB）12±3垂直面半功率波束宽度（°）≥6轴向交叉极化比（dB）≥18±60°交叉极化比（dB）≥10前后比（dB）≥28上旁瓣抑制（dB）≤-16业务波束0°指向波束增益（dBi）≥19 0°指向波束水平面半功率波束宽度（°）≤29 0°指向波束水平面副瓣电平（dB）≤-12±60°指向波束增益（dBi）≥15 ±60°指向波束水平面半功率波束宽度（°）≤34 ±60°指向波束水平面副瓣电平（dB）≤-50°轴向交叉极化比（dB）≥200°前后比（dB）≥33机械性能环境条件要求满足YD/T1059-2004 雷电保护直流接地产品尺寸Φ350×1680mm产品重量36Kg水平方位角可调角度±15°接口类型N-K型阴头控制方式内置ICU控制协议满足AISG2.0广播波束水平面方向图业务波束0°指向水平面方向图业务波束60°指向水平面方向图2、集束型电调天线1）65度GSM900+ DCS1800+WCDMA15/17dBi （型号：MJS-ODV065R15B17K(6)）多频共用天线注意：该款天线已经包含了三个扇区的三副天线，上表资料为单扇区资料！水平面方向图垂直面方向图天线图片820-960MHz820-960MHz1710-2170MHz1710-2170MHz项目名称 指标/性能 标准值工作频段(MHz) 880~960 1710~2170 增益(dBi) 14.516.5阻抗 50Ω 电压驻波比 ≤1.5 隔离度 ≥28dB 扇区间隔离度 ≥40dB 水平面波束宽度 65±6°垂直面波束宽度13°9°前后比 ≥25dB 极化方式 ±45°双极化电下倾角 0°～14°连续可调0°～10°连续可调第一上旁瓣抑制 ≥15dB交叉极化比 轴向：≥17dB ；±60°≥10dB功率容限 250W 雷电保护 避雷针和直接接地接口型号 7/16-50K 整体方位角调节 水平±20° 单扇区方位角调节 水平±10° 集束天线外形尺寸Φ430×1515 mm天线重量 55kg 天线罩材料 玻璃钢型号: MJS-ODP065R12G14C12T060606(1)集束天线 智能天线部分指标： 通用参数 参数（单位） 指标工作频段（MHz ） 1880～1920(F) 2010～2025(A)预置电倾角（°）6°校准与电气参数校准端口至各辐射端口的耦合度（dB ） -26±2 校准端口至各辐射端口的幅度最大偏差（dB ） < 0.7 校准端口至各辐射端口的相位最大偏差（°）< 5 校准端口及辐射端口电压驻波比 < 1.5 同极化辐射端口之间的隔离（dB ） ≥28 异极化辐射端口之间的隔离度（dB ）≥30辐射参数单 元 波 束水平面半功率波束宽度（°）100 ±15(F) 90 ±15(A)单元波束增益（dBi ） ≥11.5 轴向交叉极化（dB ） ≥15 ±60°交叉极化（dB ）≥10 前后比（dB ）≥23 广 播 波 束水平面半功率波束宽度（°）65±5 广播波束增益（dBi ）≥11.5 波束±60°边缘功率下降（dB ） 12±3 垂直面半功率波束宽度（°） 14 轴向交叉极化比（dB ） ≥18 ±60°交叉极化比（dB ）≥10 前后比（dB ） ≥28 上旁瓣抑制（dB ） ≤ -16 业 务 波 束0°指向波束增益（dBi ）≥17.5 0°指向波束水平面半功率波束宽度（°） ≤ 27 0°指向波束水平面副瓣电平（dB ） ≤-12 ±60°指向波束增益（dBi ）≥15 ±60°指向波束水平面半功率波束宽度（°）≤ 32 ±60°指向波束水平面副瓣电平（dB ）≤-5 0°轴向交叉极化比（dB ）≥20 0°前后比（dB ）≥33广播波束水平面方向图业务波束0°指向水平面方向图 业务波束60°指向水平面方向图GSM 天线部分指标：工作频段（MHz ） 870～960/1710～1880增益（dBi ）12/14 垂直面半功率波束宽度（°） 约20/14 水平面半功率波束宽度（°）65±6° 前后比（dB ） ≥25 第一上旁瓣抑制（dB ） ≥16 电下倾角精度（°） ±1.5 轴向交叉极化比（dB ） ≥15 ±60°交叉极化鉴别率（dB ）≥10 电压驻波比 ≤1.5 隔离度（dB ） ≥28三阶交调（dBm ） ＜-95（现场测试-80）功率容限（W ） 500/250 预置电下倾角（°）6°/6° 极化方式 ±45° 阻抗（Ω） 50环境条件要求 满足YD/T1059-2004 接口型号7/16Din 阴接头水平面方向图垂直面方向图水平面方向图垂直面方向图820-960MHz820-960MHz1710-2690MHz1710-2690MHz产品整体机械性能：天线罩材料玻璃钢水平方位角调节范围（o）整体±20°，单扇区±15°天线尺寸 Φ500 mm ×1900mm产品重量 55kg 接头位置 天线底部 表面颜色及纹理白色3、方柱型电调天线1）65度GSM900+ DCS1800+WCDMA15/18dBi 多频共用天线型号：MFZ-ODV065R15G18K0204(2)电气性能指标工作频率(MHz) 880～9601710～2170阻抗(Ω) 50增益(dBi) 14.5 17.5 功率容量(W)250200 驻波比<1.5 极化方向±45°垂直面波瓣宽度（°） 137水平面波瓣宽度（°） 65±6三阶交调(dBm)＜-95（现场测试-80） 交叉极化鉴别率(dB)轴向：≥17；±60º：≥10端口隔离度（dB ） ≥28 前后比(dB) ＞25电下倾角（°）2～164～12 机械性能指标接头类型 7/16 Din 阴接头机械倾角0° 水平面方位角 水平：±45°重量（kg ） 约68 体积(mm) 450×450×2000环境温度(℃) 工作温度 -40℃～+60℃；极限温度-55℃～+75℃ 防腐能力 防盐雾、防潮湿、防二氧化硫和紫外线辐射摄冰能力 10mm 不被破坏 抗风能力(km/h)工作风速110，极限风速200雷电保护直接接地图方向图880～960 H 1710～2170 H 880～960 V 1710～2170 V实物图2）TD一体化电调天线型号: MFZ-ODSR090R15NT03方柱智能天线通用参数参数（单位）指标工作频段（MHz）1880～1920(F) 2010～2025(A)连续电调（°）3°～12°电下倾角精度（°）±1校准与电气参数校准端口至各辐射端口的耦合度（dB）-26±2 校准端口至各辐射端口的幅度最大偏差（dB）< 0.7 校准端口至各辐射端口的相位最大偏差（°）< 5 校准端口及辐射端口电压驻波比< 1.5 同极化辐射端口之间的隔离（dB）≥20异极化辐射端口之间的隔离度（dB）≥25辐射参数单元波束水平面半功率波束宽度（°）100 ±15(F) 90 ±15(A)单元波束增益（dBi）≥13.5轴向交叉极化（dB）≥15±60°交叉极化（dB）≥10前后比（dB）≥23广播波束水平面半功率波束宽度（°）65±5广播波束增益（dBi）≥13.5波束±60°边缘功率下降（dB）12±3垂直面半功率波束宽度（°）≥6轴向交叉极化比（dB）≥18±60°交叉极化比（dB）≥10前后比（dB）≥28上旁瓣抑制（dB）≤ -16业务波束0°指向波束增益（dBi）≥19 0°指向波束水平面半功率波束宽度（°）≤ 29 0°指向波束水平面副瓣电平（dB）≤-12±60°指向波束增益（dBi）≥15 ±60°指向波束水平面半功率波束宽度（°）≤ 34 ±60°指向波束水平面副瓣电平（dB）≤-50°轴向交叉极化比（dB）≥200°前后比（dB）≥33广播波束水平面方向图 业务波束0°指向水平面方向图业务波束60°指向水平面方向图机 械 性 能天线罩材料 玻璃钢天线图片水平方位角调节范围±45°天线尺寸450 mm ×450 mm ×1800mm产品重量 60kg 接头位置 天线底部 表面颜色及纹理根据具体订单制定控制方式 采用内置ICU ，控制线缆独立引出协议要求参考AISG2.0协议4、排水管型电调天线1）GSM900系列65度15dBi 电调天线型号：MPS-ODV065R15B(1)电气性能指标 工作频率(MHz) 820～960 阻抗(Ω) 50 增益(dBi) 15 功率容量(W)250 驻波比 ≤1.5 极化方向 ±45° 垂直面波瓣宽度（°）13 水平面波瓣宽度（°） 65±6三阶交调(dBm) ＜-95（现场测试-80） 交叉极化比(dB)轴向：≥17；±60º：≥10端口隔离度（dB ） ≥28 前后比(dB) ＞25 第一上旁瓣抑制(dB)≥15电下倾角 0°～14°连续可调 机械性能指标接头类型 7/16 Din 阴接头机械调倾角0° 水平面方位角 水平：±45° 天线罩材料 PVC-U 重量(kg) 约35体积(mm) 直径200，高度1700环境温度(℃) 工作温度 -40℃～+60℃；极限温度-55℃～+75℃ 防腐能力 防盐雾、防潮湿、防二氧化硫和紫外线辐射摄冰能力 10mm 不被破坏 抗风能力(km/h)工作风速110，极限风速200雷电保护直接接地图方向图水平面方向图 垂直面方向图实物图2）DCS1800系列65度18dBi 电调天线型号：MPS-ODV065R18K(1)电气性能指标 工作频率(MHz) 1710～2170阻抗(Ω) 50 增益(dBi) 17.5 功率容量(W)250 驻波比 <1.5 极化方向 ±45° 垂直面波瓣宽度（°）7 水平面波瓣宽度（°） 65±6三阶交调(dBm) ＜-95（现场测试-80） 交叉极化鉴别率(dB)轴向：≥17；±60º：≥10同频端口隔离度（dB ）≥28 前后比(dB) ＞25 第一上旁瓣抑制(dB) ≥15 电下倾角范围（º）2～10 机械性能指标接头类型 7/16 Din 阴接头机械倾角 0° 水平面方位角水平：±45° 天线罩材料 玻璃钢 重量（kg ） 约26体积(mm) 直径160，高度1700环境温度(℃) 工作温度 -40℃～+60℃；极限温度-55℃～+75℃ 防腐能力 防盐雾、防潮湿、防二氧化硫和紫外线辐射摄冰能力 10mm 不被破坏 抗风能力(km/h)工作风速110，极限风速200雷电保护直接接地图方向图水平面方向图 垂直面方向图实物图3）65度GSM900+ DCS1800+WCDMA15/18dBi 多频共用天线型号：MPS-ODV065R15B18K(1)电气性能指标工作频率(MHz) 880～9601710～2170阻抗(Ω) 50增益(dBi)14.5 17.5 功率容量(W)500250 驻波比≤1.5 极化方向±45°垂直面波瓣宽度（°） 137水平面波瓣宽度（°） 65±6三阶交调(dBm)＜-95（现场测试-80） 交叉极化鉴别率(dB) 轴向：≥17；±60º：≥10同频端口隔离度（dB ）≥28 前后比(dB) ＞25 第一上旁瓣抑制(dB) ≥15电下倾角范围（º）0～142～10 机械性能指标接头类型 7/16 Din 阴接头机械倾角 0° 水平面方位角水平：±45° 天线罩材料 PVC-U 重量（kg ） 约50体积(mm) 直径200，高度3000环境温度(℃) 工作温度 -40℃～+60℃；极限温度-55℃～+75℃ 防腐能力 防盐雾、防潮湿、防二氧化硫和紫外线辐射摄冰能力 10mm 不被破坏 抗风能力(km/h)工作风速110，极限风速200雷电保护直接接地图方向图820～960 H 1710～2170 H 820～960 V 1710～2170 V实物图。

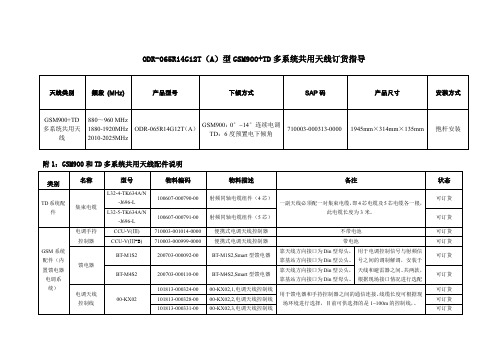

ODR-065R14G12T（A）型GSM900+TD多系统共用天线订货指导
附1：GSM900和TD多系统共用天线配件说明
附2：天线安装说明 1、TD 系统配件安装
在TD 系统的两个集束电缆接口分别接入4芯/5芯的集束电缆。
TD 系统接头示意图
2、 G SM 系统电调配件安装 2.1电调控制口位置
电调控制口统一在天线的+45度极化口（右口），该口带有VET 标识。
2.2馈电器的连接及选用
将馈电器一端接入天线下端的射频电缆，另一端由电调控制线接至手持控制器，用于调节天线下倾角。
1） 馈电器ANT 口必须是接至在天线端口标注有“VET ”标识的射频电缆。
2） 馈电器必须安装于避雷器和天线之间。
VET
2.3馈电器接口示意图
1）BT-M1S2型馈电器
AISG口ANT
至BTS/Node B
馈电器接头示意图1
2）BT-M4S2型馈电器
与BT-M1S2型馈电器接口相反，靠天线方向接口（ANT口）为Din型公头，靠基站方向接口（至BTS/Node B口）为Din型母头。
附3：天线详细技术参数
1）GSM900频段电气性能指标
2）TD频段电气性能指标
3）天线机械参数
4）天线照片。
京信射灯天线资料内部资料注意保密4、常规射灯天线 z 天线主体京信其他隐蔽产品订货指导 V1 版型号 MSD-ODP065V09NN(1)频段范围 (MHz)820~960& 1710~2500增益(dBi) 8/10倾角机械调倾角±45°尺寸(mm) 362×339×125净重(kg)物料编码物料描述3710004-006550-0000MSD-ODP065V09NN(1),射灯型隐蔽天线MSD-ODP065V09NJ(1)820~960& 1710~27008/10机械调倾角±45° 362×339×1253710004-073712-0000MSD-ODP065V09NJ,1,射灯型隐蔽天线MSD-ODP065V09NN(1-H)820~960& 1710~25008/10机械调倾角±45° 362×339×1253710004-072371-0000MSD-ODP065V09NN(1-H), 射灯天线MSD-ODP065R08B10K(1N)820~960& 1710~25008/10机械调倾角±45° 366×348×1263710004-007482-0000MSD-ODP065R08B10K(1N) ,射灯型隐蔽天线订货须知：MSD-ODP065R08B10K(1N)可用于基站补盲；MSD-ODP065V09NN(1-H)为互调≤-107dBm（2×33dBm）产品。
z 说明：1、安装方式：适用于小区地面和楼面安装。
2、外观：全仿真射灯。
3、覆盖方式：定向覆盖。
4、颜色：背板与面板外框为纯黑色。
推荐等级推荐推荐6内部资料注意保密5、矩形波束射灯天线型号MSD-ODP032R15K(1)频段范围 (MHz)1710~2170增益 (dBi)倾角15 机械调倾角±45°尺寸(mm) 362×339×125MSD-ODP032R15J(III1)1710~269015 机械调倾角±45° 346×326×123MSD-ODP028V16NJ(1)1710~270016 机械调倾角±45° 362×339×125MSD-ODP032V15NB(1)820~96015 机械调倾角±45° 540×540×230MSD-ODP045V10NB(1)820~96010 机械调倾角±45° 362×339×125z 说明：1、应用场景：适用于高层楼体覆盖，有效扩展垂直方向覆盖范围。
天线产品单页资料（电信集采版）说明：本册为中国电信集采类产品单页资料，并仅限用于电信客户的集采产品订货。
主要根据《2010年中国电信基站天线及室分天线集采》制定。
天馈事业部天线国内市场部2010年10月目录一、全向天线 (1)型号：OOA-360V11A (1)二、定向单极化天线 (2)型号：ODP-065V17A (2)型号：ODP-065V18A (3)型号：ODP-090V17A (4)三、定向双极化天线 (5)型号：ODP-032R18A (5)型号：ODP-032R21A (6)型号：ODP-065R15A (7)型号：ODP-065R17A (8)型号：ODP-065R18A (9)型号：ODP-090R17A (10)四、双极化电调天线 (11)型号：ODV-032R18A (11)型号：ODV-032R20A (12)型号：ODV-065R15A (13)型号：ODV-065R17A (14)型号：ODV-065R18A (15)型号：ODV-090R17A (16)一、全向天线型号：OOA-360V11A产品描述：CDMA800/360°11dBi全向天线电气性能指标工作频率（MHz）820-880天线增益（dBi）11±1 极化方式垂直极化水平面波瓣宽度（°）360垂直面波瓣宽度（°） 6.5±2 方向图不圆度（dB）±1 电下倾角(°) 3下倾精度(°) ±1 驻波比≤1.4三阶交调（dBm）≤-107 阻抗（Ω）50 功率容量（W）500机械性能指标天线尺寸（mm）3510×Ф52重量（Kg）12.5接头类型7/16阴头环境温度（°C）-55～+70抗风能力工作风速110km/h，极限风速200km/h雷电保护直接接地方向图820～880 MHz方向图水平面垂直面二、定向单极化天线型号：ODP-065V17A产品描述：CDMA800/65°17dBi单极化非电调天线电气性能指标工作频率（MHz）820-880天线增益（dBi）17±1 极化方式垂直极化水平面波瓣宽度（°）65±5垂直面波瓣宽度（°）9±2 前后比（dB）≥28第一上旁瓣抑制（dB）≤-15 下倾精度(°) ±1 驻波比≤1.4三阶交调（dBm）≤-107 电下倾角(°) 0阻抗（Ω）50 功率容量（W）500机械性能指标天线尺寸（mm）1935×265×141重量（Kg）11机械倾角（°）0-12接头类型7/16 Din阴头环境温度（°C）-55～+70抗风能力工作风速110km/h，极限风速200km/h雷电保护直接接地方向图820～880 MHz方向图水平面垂直面产品描述：CDMA800/65°18dBi单极化非电调天线电气性能指标工作频率（MHz）820-880天线增益（dBi）18±1 极化方式垂直极化水平面波瓣宽度（°）65±5 垂直面波瓣宽度（°）7±2 前后比（dB）≥28第一上旁瓣抑制（dB）≤-15 下倾精度(°) ±1 驻波比≤1.4三阶交调（dBm）≤-107电下倾角（°）0/3阻抗（Ω）50 功率容量（W）500机械性能指标天线尺寸（mm）2615×265×141重量（Kg）16.0机械倾角（°）0-8接头类型7/16 Din阴头环境温度（°C）-55～+70抗风能力工作风速110km/h，极限风速200km/h雷电保护直接接地方向图820～880MHz方向图水平面垂直面产品描述：CDMA800/90°17dBi单极化非电调天线电气性能指标工作频率（MHz）820-880天线增益（dBi）16.5±1 极化方式垂直极化水平面波瓣宽度（°）90±8 垂直面波瓣宽度（°）7±2第一上旁瓣抑制(dB) ≤-15 前后比（dB）≥25下倾精度(°) ±1 驻波比≤1.4三阶交调（dBm）≤-107 电下倾角(°) 0/3/6阻抗（Ω）50 功率容量（W）500机械性能指标天线尺寸（mm）2615×265×141重量（Kg）15机械倾角(°) 0-8接头类型7/16 Din阴头环境温度（°C）-55～+70抗风能力工作风速110km/h，极限风速200km/h雷电保护直接接地方向图820～880 MHz方向图水平面垂直面三、定向双极化天线型号：ODP-032R18A描述：CDMA800/32°18dBi双极化定向天线电气性能指标工作频率（MHz）820-880天线增益（dBi）18±1 极化方式±45°交叉极化水平面波瓣宽度（°）32±4垂直面波瓣宽度（°）14±2 前后比（dB）≥30第一上旁瓣抑制(dB) ≥-15交叉极化比（dB）轴向:≥15±15°内:≥10下倾精度(°) ±1驻波比≤1.4隔离度（dB）≥30三阶交调（dBm）≤-107电下倾角(°) 0/3阻抗（Ω）50功率容量（W）500机械性能指标天线尺寸（mm）1315×552×141重量（Kg）20机械倾角（°）0-16接头类型7/16阴头环境温度（°C）-55～+70抗风能力工作风速110km/h，极限风速200km/h雷电保护直流接地方向图820～880 MHz方向图水平面垂直面描述：CDMA800/32°21dBi双极化定向天线电气性能指标工作频率（MHz）820-880天线增益（dBi）20±1 极化方式±45°交叉极化水平面波瓣宽度（°）32±4垂直面波瓣宽度（°）7±2 前后比（dB）≥30第一上旁瓣抑制(dB) ≥-15交叉极化比（dB）轴向:≥15±15°内:≥10下倾精度(°) ±1驻波比≤1.4隔离度（dB）≥30三阶交调（dBm）≤-107电下倾角(°) 0/3阻抗（Ω）50 功率容量（W）500机械性能指标天线尺寸（mm）2615×552×141重量（Kg）37.5机械倾角（°）0-8接头类型7/16阴头环境温度（°C）-55～+70抗风能力工作风速110km/h，极限风速200km/h雷电保护直流接地方向图820～880 MHz方向图水平面垂直面描述：CDMA800/65°15dBi双极化定向天线电气性能指标工作频率（MHz）820-880天线增益（dBi）15±1 极化方式±45°交叉极化水平面波瓣宽度（°）65±5垂直面波瓣宽度（°）14±2 前后比（dB）≥25第一上旁瓣抑制(dB) ≥-15交叉极化比（dB）轴向:≥15±60°内:≥10下倾精度(°) ±1 驻波比≤1.4隔离度（dB）≥30三阶交调（dBm）≤-107 电下倾角(°) 0/3/6 阻抗（Ω）50 功率容量（W）500机械性能指标天线尺寸（mm）1315×265×141 重量（Kg）9.5机械倾角(°) 0-16接头类型7/16阴头环境温度（°C）-55～+70抗风能力工作风速110km/h，极限风速200km/h雷电保护直流接地方向图820～880 MHz方向图水平面垂直面描述：CDMA800/65°17dBi双极化定向天线电气性能指标工作频率（MHz）820-880天线增益（dBi）17±1 极化方式±45°交叉极化水平面波瓣宽度（°）65±5垂直面波瓣宽度（°）9±2 前后比（dB）≥25第一上旁瓣抑制(dB) ≥-15交叉极化比（dB）轴向:≥15±60°内:≥10下倾精度(°) ±1驻波比≤1.4隔离度（dB）≥30三阶交调（dBm）≤-107电下倾角(°) 0/3/6阻抗（Ω）50 功率容量（W）500机械性能指标天线尺寸（mm）1935×265×141重量（Kg）13.8机械倾角(°) 0-12接头类型7/16阴头环境温度（°C）-55～+70抗风能力工作风速110km/h，极限风速200km/h雷电保护直流接地方向图820～880 MHz方向图水平面垂直面描述：CDMA800/65°18dBi双极化定向天线电气性能指标工作频率（MHz）820-880天线增益（dBi）18±1 极化方式±45°交叉极化水平面波瓣宽度（°）65±5垂直面波瓣宽度（°）7±2 前后比（dB）≥25第一上旁瓣抑制(dB) ≥-15交叉极化比（dB）轴向:≥15±60°内:≥10下倾精度(°) ±1 驻波比≤1.4隔离度（dB）≥30三阶交调（dBm）≤-107 电下倾角(°) 0/3/6 阻抗（Ω）50 功率容量（W）500机械性能指标天线尺寸（mm）2615×265×141 重量（Kg）18.5机械倾角(°) 0-8接头类型7/16阴头环境温度（°C）-55～+70抗风能力工作风速110km/h，极限风速200km/h雷电保护直流接地方向图820～880 MHz方向图水平面垂直面描述：CDMA800/90°17dBi双极化定向天线电气性能指标工作频率（MHz）820-880天线增益（dBi）16.5±1 极化方式±45°交叉极化水平面波瓣宽度（°）90±8垂直面波瓣宽度（°）7±2 前后比（dB）≥23第一上旁瓣抑制(dB) ≤-15交叉极化比（dB）轴向:≥15±60°内:≥10下倾精度(°) ±1 驻波比≤1.4隔离度（dB）≥30三阶交调（dBm）≤-107 电下倾角(°) 0/3/6 阻抗（Ω）50 功率容量（W）500机械性能指标天线尺寸（mm）2615×265×141 重量（Kg）31.5机械倾角（°）0-8接头类型7/16阴头环境温度（°C）-55～+70抗风能力工作风速110km/h，极限风速200km/h雷电保护直流接地方向图820～880 MHz方向图水平面垂直面四、双极化电调天线型号：ODV-032R18A产品描述：CDMA800 / 32°18dBi双极化电调天线电气性能指标工作频率（MHz）820~880天线增益（dBi）17.5±1 极化方式±45°交叉极化水平面波瓣宽度（°）32±4垂直面波瓣宽度（°）14±2 前后比（dB）≥30第一上旁瓣抑制（dB）≤-15交叉极化比（dB）轴向:≥15±15°内:≥10下倾精度(°) ±1驻波比≤1.4隔离度（dB）≥30三阶交调（dBm）≤-107电下倾角（°）0-13阻抗（Ω）50功率容量（W）250机械性能指标天线尺寸（mm）1415×560×143重量（Kg）30机械倾角（°）0-16接头类型7/16阴头环境温度（°C）-55～+70抗风能力工作风速110km/h，极限风速200km/h雷电保护直接接地方向图820-880 MHz方向图水平面垂直面产品描述：CDMA800 / 32°20dBi双极化电调天线电气性能指标工作频率（MHz）820~880天线增益（dBi）19.5±1 极化方式±45°交叉极化水平面波瓣宽度（°）32±4垂直面波瓣宽度（°）7±2 前后比（dB）≥30第一上旁瓣抑制（dB）≤-15交叉极化比（dB）轴向:≥15±15°内:≥10下倾精度(°) ±1 驻波比≤1.4隔离度（dB）≥30三阶交调（dBm）≤-107 电下倾角（°）0-10 阻抗（Ω）50 功率容量（W）250机械性能指标天线尺寸（mm）1975×560×143 重量（Kg）41机械倾角（°）0-12接头类型7/16阴头环境温度（°C）-55～+70抗风能力工作风速110km/h，极限风速200km/h雷电保护直接接地方向图820-880 MHz方向图水平面垂直面产品描述：CDMA800 / 65°15dBi双极化电调天线电气性能指标工作频率（MHz）820~880天线增益（dBi）14.5±1 极化方式±45°交叉极化水平面波瓣宽度（°）65±5垂直面波瓣宽度（°）14±2 前后比（dB）≥25第一上旁瓣抑制（dB）≤-15交叉极化比（dB）轴向:≥15±60°内:≥10下倾精度(°) ±1驻波比≤1.4隔离度（dB）≥30三阶交调（dBm）≤-107电下倾角（°）0-14阻抗（Ω）50功率容量（W）250机械性能指标天线尺寸（mm）1415×265×141重量（Kg）12.5机械倾角（°）0-16接头类型7/16阴头环境温度（°C）-55～+70抗风能力工作风速110km/h，极限风速200km/h雷电保护直接接地方向图820-880 MHz方向图水平面垂直面产品描述：CDMA800 / 65°17dBi双极化电调天线电气性能指标工作频率（MHz）820~880天线增益（dBi）16.5±1 极化方式±45°交叉极化水平面波瓣宽度（°）65±5垂直面波瓣宽度（°）9±2 前后比（dB）≥25第一上旁瓣抑制（dB）≤-15交叉极化比（dB）轴向:≥15±60°内:≥10下倾精度(°) ±1驻波比≤1.4隔离度（dB）≥30三阶交调（dBm）≤-107电下倾角（°）0-10阻抗（Ω）50功率容量（W）250机械性能指标天线尺寸（mm）2095×265×141重量（Kg）17.8机械倾角（°）0-12接头类型7/16阴头环境温度（°C）-55～+70抗风能力工作风速110km/h，极限风速200km/h雷电保护直接接地方向图820-880 MHz方向图水平面垂直面产品描述：CDMA800 / 65°18dBi双极化电调天线电气性能指标工作频率（MHz）820~880天线增益（dBi）17.5±1 极化方式±45°交叉极化水平面波瓣宽度（°）65±5垂直面波瓣宽度（°）7±2 前后比（dB）≥25第一上旁瓣抑制（dB）≤-15交叉极化比（dB）轴向:≥15±60°内:≥10下倾精度(°) ±1 驻波比≤1.4隔离度（dB）≥30三阶交调（dBm）≤-107 电下倾角（°）0-7 阻抗（Ω）50 功率容量（W）250机械性能指标天线尺寸（mm）2615×265×141 重量（Kg）21机械倾角（°）0-8接头类型7/16阴头环境温度（°C）-55～+70抗风能力工作风速110km/h，极限风速200km/h雷电保护直接接地方向图820-880 MHz方向图水平面垂直面产品描述：CDMA800 / 90°17dBi双极化电调天线电气性能指标工作频率（MHz）820-880天线增益（dBi）16±1 极化方式±45°交叉极化水平面波瓣宽度（°）90±8垂直面波瓣宽度（°）7±2 前后比（dB）≥23第一上旁瓣抑制（dB）≤-15交叉极化比（dB）轴向:≥15±60°内:≥10下倾精度(°) ±1 驻波比≤1.4隔离度（dB）≥30三阶交调（dBm）≤-107 电下倾角（°）0-7 阻抗（Ω）50 功率容量（W）250机械性能指标天线尺寸（mm）2615×265×141 重量（Kg）27机械倾角（°）0-8接头类型7/16阴头环境温度（°C）-55～+70抗风能力工作风速110km/h，极限风速200km/h雷电保护直接接地方向图820-880 MHz方向图水平面垂直面。
电调天线详细说明书设备说明书对应表类型 频段 半功率角 标书要求型号 投标产品型号 投标产品型号说明书双极化65°15dBi电调倾角 ODP-065R15DB(V)ODP-065R15DB(RV)ODP-065R15DB(V/RV)说明书双极化65°16.5dBi电调倾角 ODP-065R17DB(V)ODP-065R17DB(RV)ODP-065R17DB(V/RV)说明书GSM900 65°双极化65°17.5dBi电调倾角 ODP-065R18DB(V)ODP-065R18DB(RV)ODP-065R18DB(V/RV)说明书GSM1800 65° 双极化65°17.5dBi电调倾角 ODP-065R18DC(V)ODP-065R18DC(RV)ODP-065R18DC(V/RV)说明书GSM900&1800 65° 双极化65°&65° 14dBi&16dBi 电调倾角 ODP-065R15DD(V)ODP-065R15DD(RV)ODP-065R15DD(V/RV)说明书《00-ZJ02型安装支架 天线安装说明》电调《00-ZJ06型安装支架 天线安装说明》注明：所有外置电机的电调天线都可以马上提供供货。
内置电机的电调天线正处于工艺改进阶段，在2006年6月底可以提供供货。
ODP-065R15DB(V/RV)型连续电调板状天线 使用说明书V2.0版本京信通信系统（广州）有限公司2005年3月目 录1、概述 (1)1.1天线特点 (1)1.2用途及适用范围 (1)1.3外形结构 (1)2、主要技术特性及指标 (2)2.1电性能指标 (2)2.2机械性能 (3)2.3环境条件 (3)3、安全及防护 (3)4、安装与连接 (4)4.1安装条件及要求： (4)4.2安装前的检查 (4)4.3天线安装 (4)4.4注意事项 (4)4.5连接 (4)5、调整与检测 (4)5.1初检 (4)5.2路测 (5)5.3电调整倾角方法 (5)5.4再调整 (6)5.5固紧和密封 (6)5.6清理现场 (7)6、使用 (7)7、运输与储存 (7)7.1运输 (7)7.2储存 (7)1、概述1.1 天线特点ODP-065R15DB(V/RV)型连续电调板状天线具有以下特点：¾ 外型美观、抱杆安装、定向辐射、±45°双极化、中等增益。
京信通信系统（广州）有限公司2003年1月13日目录1.天线概述 (1)1.1. 天线 (1)1.2. 天线的起源和发展 (1)1.3. 天线在移动通信中的应用 (1)1.4. 无线电波 (1)1.5. 无线电波的频率与波长 (2)1.6. 偶极子 (2)1.7. 频率范围 (3)1.8. 天线如何控制无线辐射能量走向 (3)2.天线的基本特性 (4)2.1. 增益 (4)2.2. 波瓣宽度 (6)2.3. 下倾角 (7)2.4. 前后比 (8)2.5. 阻抗 (8)2.6. 回波损耗 (9)2.7. 隔离度 (11)2.8. 极化 (11)2.9. 交调 (12)2.10. 天线参数在无线组网中的作用 (13)2.11. 通信方程式 (13)3.网络优化中的天线 (14)3.1. 网络优化的概念 (14)3.2. 网络优化的主要内容 (15)3.3. 网络优化中天线的作用 (15)3.4. 天线分集技术 (16)4.京信公司为无线网络优化研制的部分天线介绍 (19)4.1. 遥控电调电下倾天线 (19)4.2. 京信公司天线设计思路 (21)1.天线概述1.1. 天线天线是将传输线中的电磁能转化成自由空间的电磁波，或将空间电磁波转化成传输线中的电磁能的专用设备。
1.2. 天线的起源和发展1865年：J.C.Maxwell理论创立麦克斯韦方程；1888年：H..Herz实验证实电磁波辐射。
天线：理论与实践的完美结合！1.3. 天线在移动通信中的应用1897年Marconi发明无线电报无线电电报、广播、电视、通信……通信微波接力、卫星、移动通信……移动通信集群、寻呼、无绳、蜂窝……蜂窝移通信：1G 摸拟语音2G 数字语音+数字3G 数字语音+高速多媒体数据应用背景不同，对天线的要求也不同。
1.4. 无线电波无线电波是电磁能量在空中传播时的―振动‖；无线电波在空中以30万公里/秒的速率传播；无线电波就象池塘水面顶部的波纹；无线电波在传播过程中会衰减。
京信天线资料一、京信天线概述京信天线是一家专业从事无线通信天线研发、生产和销售的公司。
公司成立于2005年，总部位于中国北京。
经过多年的发展，京信天线已经成为国内率先的天线供应商之一，产品广泛应用于挪移通信、卫星通信、广播电视、航空航天等领域。
二、京信天线产品分类1. 挪移通信天线京信天线的挪移通信天线包括室内天线和室外天线两大类。
室内天线主要用于公共场所的覆盖，如商场、地铁站、会议室等。
室外天线则用于基站的信号覆盖，包括宏基站天线、微基站天线、分布式基站天线等。
2. 卫星通信天线京信天线的卫星通信天线主要用于卫星通信系统，包括卫星接收天线和卫星发射天线。
卫星接收天线用于接收卫星信号，常用于卫星电视、卫星电话等应用。
卫星发射天线用于向卫星发送信号，常用于卫星通信、卫星广播等领域。
3. 广播电视天线京信天线的广播电视天线主要用于广播电视信号的传输和接收。
根据不同的频段和传输方式，广播电视天线可分为地面数字电视天线、卫星数字电视天线、摹拟电视天线等。
4. 航空航天天线京信天线的航空航天天线主要用于飞机、航天器等航空航天设备的通信和导航系统。
航空航天天线具有轻巧、耐高温、抗振动等特点，能够在恶劣的环境下稳定工作。
三、京信天线产品特点1. 高性能京信天线采用先进的技术和材料，具有优异的性能指标。
天线增益高、辐射效率高、抗干扰能力强，能够提供稳定、高质量的通信信号。
2. 多样化京信天线产品种类繁多，能够满足不同场景和需求的通信要求。
无论是室内通信还是室外通信，无论是挪移通信还是卫星通信，都能够找到适合的京信天线产品。
3. 可定制化京信天线提供定制化服务，根据客户的需求和要求，设计和创造符合特定要求的天线产品。
客户可以根据自己的应用场景和技术要求，定制专属的天线解决方案。
4. 质量可靠京信天线严格按照国际质量管理体系进行生产和管理，确保产品质量稳定可靠。
公司拥有完善的质量控制体系和检测设备，每一批产品都经过严格的测试和验证。
ODP-065R15DB工作频率(MHz) 880 ～960阻抗( Ω) 50增益(dBi) 15.5功率容量(W) 500驻波比1.26极化方向±45 °交叉极化垂直面波瓣宽度16 °水平面波瓣宽度65 ± 5 °三阶交调(dBm) ＜-112交叉极化比(dB)轴向＞17±60 °＞12隔离度(dB) ＞34前后比(dB) ＞28电下倾角0 °～8 °可选择电气性能指标接头类型7/16 阴头机械调倾角0 °～16 °振子材料合金反射体材料航空铝材天线罩材料PVC 复合材料环境温度( ℃) 工作温度-40 ℃～+60 ℃；极限温度-55 ℃～+75 ℃净重(kg) 10.5防腐能力防盐雾、防潮湿、防二氧化硫和紫外线辐射支架重量（kg ） 2体积(mm) 1315 ×265 ×141抱杆直径(mm) 50 ～114摄冰能力10mm 不被破坏抗风能力(km/h) 工作风速110km/h ，极限风速200km/hODP-065R18DC工作频率(MHz) 1710 ～1880阻抗( Ω) 50增益(dBi) 18功率容量(W) 200驻波比≤ 1.3极化方向±45 °交叉极化垂直面波瓣宽度8 °水平面波瓣宽度65 ± 5 °三阶交调(dBm) ≤-110交叉极化比(dB)轴向≥17±60 °以内≥12隔离度(dB) ≥34前后比(dB) ≥28电下倾角0 °～8 °可选择电气性能指标接头类型7/16 阴头机械调倾角0 °～8 °振子材料合金反射体材料航空铝材天线罩材料PVC 复合材料环境温度( ℃) 工作温度-40 ℃～+60 ℃；极限温度-55 ℃～+75 ℃净重(kg) 8防腐能力防盐雾、防潮湿、防二氧化硫和紫外线辐射支架重量（kg ） 2体积(mm) 1462 ×173 ×81抱杆直径(mm) 50 ～114摄冰能力10mm 不被破坏抗风能力(km/h) 工作风速110km/h ，极限风速200km/hODP-065R15DD （07 年特订做的60 副, 体积改变）工作频率(MHz) 880~960, 1710~1880阻抗( Ω) 50880~960: 15最大增益(dBi)1710~1880: 17功率容量(W)880~960: 5001710~1880: 200驻波比≤ 1.35极化方向±45 °交叉极化880~960: 16°垂直面波瓣宽度1710~1880: 8°880~960: 65±6°水平面波瓣宽度1710~1880: 65±6°交调干扰(dBm) ≤-110交叉极化鉴别率(dB) ＞17隔离度(dB)≥28dB （同频段接口之间）≥40dB （异频段接口之间）前后比(dB) ≥25dB880~960: 5°电下倾角1710~1880: 3°电气性能指标接头类型7/16 阴头环境温度( ℃) 工作温度-40 ℃～+60 ℃；极限温度-55 ℃～+75 ℃机械调倾角0 °～16 °净重(kg) 11防腐能力防盐雾、防潮湿、防二氧化硫和紫外线辐射支架重量（kg ） 3体积(mm) 1415 ×265 ×141抱杆直径(mm) 50 ～114摄冰能力10mm 不被破坏抗风能力(km/h) 工作风速110km/h ，极限风速200km/hODP-065R15DD(V) （电调天线，四接线端）工作频率(MHz) 880~960, 1710~1880阻抗( Ω) 50880~960: 15最大增益(dBi)1710~1880: 17功率容量(W)880~960: 2501710~1880: 100驻波比≤ 1.35极化方向±45 °交叉极化垂直面波瓣宽度880~960: 16°1710~1880: 8°水平面波瓣宽度880~960: 65±6°1710~1880: 65±6°交调干扰(dBm) ≤-110交叉极化鉴别率(dB) ＞15隔离度(dB)≥30dB （同频段接口之间）≥40dB （异频段接口之间）前后比(dB) ≥25dB可调倾角880~960: 0°—14°1710~1880: 0°—7°接头类型7/16 阴头环境温度( ℃) -55 ℃～+75 ℃；净重(kg) 16.5防腐能力防盐雾、防潮湿、防二氧化硫和紫外线辐射支架重量（kg ） 3体积(mm) 1603 ×265 ×141抱杆直径(mm) 70 ～114摄冰能力10mm 不被破坏抗风能力(km/h) 工作风速110km/h ，极限风速200km/h。
京信天线产品介绍京信天线简介京信通信科技股份有限公司成立于1996年，总部位于北京市海淀区，是中国领先的通信设备制造商之一。
京信天线是京信通信科技旗下的子公司，专注于无线通信领域的天线研发、生产和销售。
京信天线以科技为先导，以全面的服务为目标，致力于为全球广大用户提供具有高性能和高质量的天线产品。
京信天线产品京信天线产品涵盖了各种类型的无线通信天线，主要包括以下几类：室外天线京信天线的室外天线适用于各种无线通信场景，在广播电视、通信基站以及电力巡检等领域有广泛的应用。
室外天线的类型包括：•广播电视天线：京信天线生产的广播电视天线可以覆盖FM、AM、DAB、DVB等广播和电视信号的接收和发射。
适用于广播电视塔、广播收发站、电视转播站、媒体中心等领域。
•通信基站天线：京信天线的通信基站天线能够实现覆盖范围广、天线增益高、抗干扰能力强等优良的特性。
适用于GSM、CDMA、3G、4G、5G等通信标准的基站、小区覆盖、楼宇覆盖等应用场景。
•电力巡检天线：京信天线的电力巡检天线用于电力巡检机器人、消防机器人、安防监控等领域，能够实现高清视频传输、图像拍摄等功能，提高了信息采集和传输的效率和质量。
室内天线京信天线的室内天线适用于室内场合，包括大型体育馆、会议室、展览中心、地下停车场、地铁等。
室内天线的类型包括：•分布式天线系统（DAS）：分布式天线系统（DAS）是一种覆盖室内场所的无线网络架构，适合于大型建筑物和场馆的室内覆盖。
DAS系统通过在室内墙壁、天花板等位置安装分布式天线，将外部的无线信号扩展到室内，实现室内覆盖。
•室内小区天线：室内小区天线是无线网络的重要组成部分，能够提供Wi-Fi、蓝牙等无线信号的覆盖。
不同于室外天线的覆盖面积广，室内天线更注重覆盖的质量和稳定性。
专用天线京信天线的专用天线主要是针对客户个性化需求的定制产品。
专用天线包括以下几种：•车载天线：车载天线主要安装在机动车辆上，包括出租车、公交车、警车等。
京信天线资料天线产品单页资料（电信集采版）说明：本册为中国电信集采类产品单页资料，并仅限用于电信客户的集采产品订货。
主要根据《中国电信基站天线及室分天线集采》制定。
天馈事业部天线国内市场部10月目录一、全向天线1型号：OOA-360V11A1二、定向单极化天线2型号：ODP-065V17A2型号：ODP-065V18A3型号：ODP-090V17A4三、定向双极化天线5型号：ODP-032R18A5型号：ODP-032R21A6型号：ODP-065R15A7型号：ODP-065R17A8型号：ODP-065R18A9型号：ODP-090R17A10四、双极化电调天线11型号：ODV-032R18A11型号：ODV-032R20A12型号：ODV-065R15A13型号：ODV-065R17A14型号：ODV-065R18A15型号：ODV-090R17A16天线产品技术单页一、全向天线型号：OOA-360V11A产品描述：CDMA800/360°11dBi全向天线电气性能指标工作频率（MHz）820-880天线增益（dBi）11±1极化方式垂直极化水平面波瓣宽度（°）360垂直面波瓣宽度（°）6.5±2方向图不圆度（dB）±1电下倾角(°)3下倾精度(°)±1驻波比≤1.4三阶交调（dBm）≤-107阻抗（Ω）50功率容量（W）500机械性能指标天线尺寸（mm）3510×Ф52重量（Kg）12.5接头类型7/16阴头环境温度（°C）-55～+70抗风能力工作风速110km/h，极限风速200km/h雷电保护直接接地方向图820～880MHz方向图水平面垂直面二、定向单极化天线型号：ODP-065V17A产品描述：CDMA800/65°17dBi单极化非电调天线电气性能指标工作频率（MHz）820-880天线增益（dBi）17±1极化方式垂直极化水平面波瓣宽度（°）65±5垂直面波瓣宽度（°）9±2前后比（dB）≥28第一上旁瓣抑制（dB）≤-15下倾精度(°)±1驻波比≤1.4三阶交调（dBm）≤-107电下倾角(°)0阻抗（Ω）50功率容量（W）500机械性能指标天线尺寸（mm）1935×265×141重量（Kg）11机械倾角（°）0-12接头类型7/16Din阴头环境温度（°C）-55～+70抗风能力工作风速110km/h，极限风速200km/h雷电保护直接接地方向图820～880MHz方向图水平面垂直面型号：ODP-065V18A产品描述：CDMA800/65°18dBi单极化非电调天线电气性能指标工作频率（MHz）820-880天线增益（dBi）18±1极化方式垂直极化水平面波瓣宽度（°）65±5垂直面波瓣宽度（°）7±2前后比（dB）≥28第一上旁瓣抑制（dB）≤-15下倾精度(°)±1驻波比≤1.4三阶交调（dBm）≤-107电下倾角（°）0/3阻抗（Ω）50功率容量（W）500机械性能指标天线尺寸（mm）2615×265×141重量（Kg）16.0机械倾角（°）0-8接头类型7/16Din阴头环境温度（°C）-55～+70抗风能力工作风速110km/h，极限风速200km/h 雷电保护直接接地方向图820～880MHz方向图水平面垂直面16型号：ODP-090V17A产品描述：CDMA800/90°17dBi单极化非电调天线电气性能指标工作频率（MHz）820-880天线增益（dBi）16.5±1极化方式垂直极化水平面波瓣宽度（°）90±8垂直面波瓣宽度（°）7±2第一上旁瓣抑制(dB)≤-15前后比（dB）≥25下倾精度(°)±1驻波比≤1.4三阶交调（dBm）≤-107电下倾角(°)0/3/6阻抗（Ω）50功率容量（W）500机械性能指标天线尺寸（mm）2615×265×141重量（Kg）15机械倾角(°)0-8接头类型7/16Din 阴头环境温度（°C）-55～+70抗风能力工作风速110km/h，极限风速200km/h雷电保护直接接地方向图820～880MHz方向图水平面垂直面三、定向双极化天线型号：ODP-032R18A描述：CDMA800/32°18dBi双极化定向天线电气性能指标工作频率（MHz）820-880天线增益（dBi）18±1极化方式±45°交叉极化水平面波瓣宽度（°）32±4垂直面波瓣宽度（°）14±2前后比（dB）≥30第一上旁瓣抑制(dB)≥-15交叉极化比（dB）轴向:≥15±15°内:≥10下倾精度(°)±1驻波比≤1.4隔离度（dB）≥30三阶交调（dBm）≤-107电下倾角(°)0/3阻抗（Ω）50功率容量（W）500机械性能指标天线尺寸（mm）1315×552×141重量（Kg）20机械倾角（°）0-16接头类型7/16阴头环境温度（°C）-55～+70抗风能力工作风速110km/h，极限风速200km/h雷电保护直流接地方向图820～880MHz方向图水平面垂直面型号：ODP-032R21A 描述：CDMA800/32°21dBi双极化定向天线电气性能指标工作频率（MHz）820-880天线增益（dBi）20±1极化方式±45°交叉极化水平面波瓣宽度（°）32±4垂直面波瓣宽度（°）7±2前后比（dB）≥30第一上旁瓣抑制(dB)≥-15交叉极化比（dB）轴向:≥15±15°内:≥10下倾精度(°)±1驻波比≤1.4隔离度（dB）≥30三阶交调（dBm）≤-107电下倾角(°)0/3阻抗（Ω）50功率容量（W）500机械性能指标天线尺寸（mm）2615×552×141重量（Kg）37.5机械倾角（°）0-8接头类型7/16阴头环境温度（°C）-55～+70抗风能力工作风速110km/h，极限风速200km/h雷电保护直流接地方向图820～880MHz方向图水平面垂直面型号：ODP-065R15A描述：CDMA800/65°15dBi双极化定向天线电气性能指标工作频率（MHz）820-880天线增益（dBi）15±1极化方式±45°交叉极化水平面波瓣宽度（°）65±5垂直面波瓣宽度（°）14±2前后比（dB）≥25第一上旁瓣抑制(dB)≥-15交叉极化比（dB）轴向:≥15±60°内:≥10下倾精度(°)±1驻波比≤1.4隔离度（dB）≥30三阶交调（dBm）≤-107电下倾角(°)0/3/6阻抗（Ω）50功率容量（W）500机械性能指标天线尺寸（mm）1315×265×141重量（Kg）9.5机械倾角(°)0-16接头类型7/16阴头环境温度（°C）-55～+70抗风能力工作风速110km/h，极限风速200km/h雷电保护直流接地方向图820～880MHz方向图水平面垂直面型号：ODP-065R17A描述：CDMA800/65°17dBi双极化定向天线电气性能指标工作频率（MHz）820-880天线增益（dBi）17±1极化方式±45°交叉极化水平面波瓣宽度（°）65±5垂直面波瓣宽度（°）9±2前后比（dB）≥25第一上旁瓣抑制(dB)≥-15交叉极化比（dB）轴向:≥15±60°内:≥10下倾精度(°)±1驻波比≤1.4隔离度（dB）≥30三阶交调（dBm）≤-107电下倾角(°)0/3/6阻抗（Ω）50功率容量（W）500机械性能指标天线尺寸（mm）1935×265×141重量（Kg）13.8机械倾角(°)0-12接头类型7/16阴头环境温度（°C）-55～+70抗风能力工作风速110km/h，极限风速200km/h雷电保护直流接地方向图820～880MHz方向图水平面垂直面型号：ODP-065R18A描述：CDMA800/65°18dBi双极化定向天线电气性能指标工作频率（MHz）820-880天线增益（dBi）18±1极化方式±45°交叉极化水平面波瓣宽度（°）65±5垂直面波瓣宽度（°）7±2前后比（dB）≥25第一上旁瓣抑制(dB)≥-15交叉极化比（dB）轴向:≥15±60°内:≥10下倾精度(°)±1驻波比≤1.4隔离度（dB）≥30三阶交调（dBm）≤-107电下倾角(°)0/3/6阻抗（Ω）50功率容量（W）500机械性能指标天线尺寸（mm）2615×265×141重量（Kg）18.5机械倾角(°)0-8接头类型7/16阴头环境温度（°C）-55～+70抗风能力工作风速110km/h，极限风速200km/h雷电保护直流接地方向图820～880MHz方向图水平面垂直面型号：ODP-090R17A描述：CDMA800/90°17dBi双极化定向天线电气性能指标工作频率（MHz）820-880天线增益（dBi）16.5±1极化方式±45°交叉极化水平面波瓣宽度（°）90±8垂直面波瓣宽度（°）7±2前后比（dB）≥23第一上旁瓣抑制(dB)≤-15交叉极化比（dB）轴向:≥15±60°内:≥10下倾精度(°)±1驻波比≤1.4隔离度（dB）≥30三阶交调（dBm）≤-107电下倾角(°)0/3/6阻抗（Ω）50功率容量（W）500机械性能指标天线尺寸（mm）2615×265×141重量（Kg）31.5机械倾角（°）0-8接头类型7/16阴头环境温度（°C）-55～+70抗风能力工作风速110km/h，极限风速200km/h雷电保护直流接地方向图820～880MHz方向图水平面垂直面四、双极化电调天线型号：ODV-032R18A产品描述：CDMA800/32°18dBi双极化电调天线电气性能指标工作频率（MHz）820~880天线增益（dBi）17.5±1极化方式±45°交叉极化水平面波瓣宽度（°）32±4垂直面波瓣宽度（°）14±2前后比（dB）≥30第一上旁瓣抑制（dB）≤-15交叉极化比（dB）轴向:≥15±15°内:≥10下倾精度(°)±1驻波比≤1.4隔离度（dB）≥30三阶交调（dBm）≤-107电下倾角（°）0-13阻抗（Ω）50功率容量（W）250机械性能指标天线尺寸（mm）1415×560×143重量（Kg）30机械倾角（°）0-16接头类型7/16阴头环境温度（°C）-55～+70抗风能力工作风速110km/h，极限风速200km/h雷电保护直接接地方向图820-880MHz方向图水平面垂直面型号：ODV-032R20A产品描述：CDMA800/32°20dBi 双极化电调天线电气性能指标工作频率（MHz）820~880天线增益（dBi）19.5±1极化方式±45°交叉极化水平面波瓣宽度（°）32±4垂直面波瓣宽度（°）7±2前后比（dB）≥30第一上旁瓣抑制（dB）≤-15交叉极化比（dB）轴向:≥15±15°内:≥10下倾精度(°)±1驻波比≤1.4隔离度（dB）≥30三阶交调（dBm）≤-107电下倾角（°）0-10阻抗（Ω）50功率容量（W）250机械性能指标天线尺寸（mm）1975×560×143重量（Kg）41机械倾角（°）0-12接头类型7/16阴头环境温度（°C）-55～+70抗风能力工作风速110km/h，极限风速200km/h雷电保护直接接地方向图820-880MHz方向图水平面垂直面型号：ODV-065R15A产品描述：CDMA800/65°15dBi 双极化电调天线电气性能指标工作频率（MHz）820~880天线增益（dBi）14.5±1极化方式±45°交叉极化水平面波瓣宽度（°）65±5垂直面波瓣宽度（°）14±2前后比（dB）≥25第一上旁瓣抑制（dB）≤-15交叉极化比（dB）轴向:≥15±60°内:≥10下倾精度(°)±1驻波比≤1.4隔离度（dB）≥30三阶交调（dBm）≤-107电下倾角（°）0-14阻抗（Ω）50功率容量（W）250机械性能指标天线尺寸（mm）1415×265×141重量（Kg）12.5机械倾角（°）0-16接头类型7/16阴头环境温度（°C）-55～+70抗风能力工作风速110km/h，极限风速200km/h雷电保护直接接地方向图820-880MHz方向图水平面垂直面型号：ODV-065R17A产品描述：CDMA800/65°17dBi 双极化电调天线电气性能指标工作频率（MHz）820~880天线增益（dBi）16.5±1极化方式±45°交叉极化水平面波瓣宽度（°）65±5垂直面波瓣宽度（°）9±2前后比（dB）≥25第一上旁瓣抑制（dB）≤-15交叉极化比（dB）轴向:≥15±60°内:≥10下倾精度(°)±1驻波比≤1.4隔离度（dB）≥30三阶交调（dBm）≤-107电下倾角（°）0-10阻抗（Ω）50功率容量（W）250机械性能指标天线尺寸（mm）2095×265×141重量（Kg）17.8机械倾角（°）0-12接头类型7/16阴头环境温度（°C）-55～+70抗风能力工作风速110km/h，极限风速200km/h雷电保护直接接地方向图820-880MHz方向图水平面垂直面型号：ODV-065R18A产品描述：CDMA800/65°18dBi 双极化电调天线电气性能指标工作频率（MHz）820~880天线增益（dBi）17.5±1极化方式±45°交叉极化水平面波瓣宽度（°）65±5垂直面波瓣宽度（°）7±2前后比（dB）≥25第一上旁瓣抑制（dB）≤-15交叉极化比（dB）轴向:≥15±60°内:≥10下倾精度(°)±1驻波比≤1.4隔离度（dB）≥30三阶交调（dBm）≤-107电下倾角（°）0-7阻抗（Ω）50功率容量（W）250机械性能指标天线尺寸（mm）2615×265×141重量（Kg）21机械倾角（°）0-8接头类型7/16阴头环境温度（°C）-55～+70抗风能力工作风速110km/h，极限风速200km/h雷电保护直接接地方向图820-880MHz方向图水平面垂直面型号：ODV-090R17A产品描述：CDMA800/90°17dBi 双极化电调天线电气性能指标工作频率（MHz）820-880天线增益（dBi）16±1极化方式±45°交叉极化水平面波瓣宽度（°）90±8垂直面波瓣宽度（°）7±2前后比（dB）≥23第一上旁瓣抑制（dB）≤-15交叉极化比（dB）轴向:≥15±60°内:≥10下倾精度(°)±1驻波比≤1.4隔离度（dB）≥30三阶交调（dBm）≤-107电下倾角（°）0-7阻抗（Ω）50功率容量（W）250机械性能指标天线尺寸（mm）2615×265×141重量（Kg）27机械倾角（°）0-8接头类型7/16阴头环境温度（°C）-55～+70抗风能力工作风速110km/h，极限风速200km/h雷电保护直接接地方向图820-880MHz方向图水平面垂直面。
