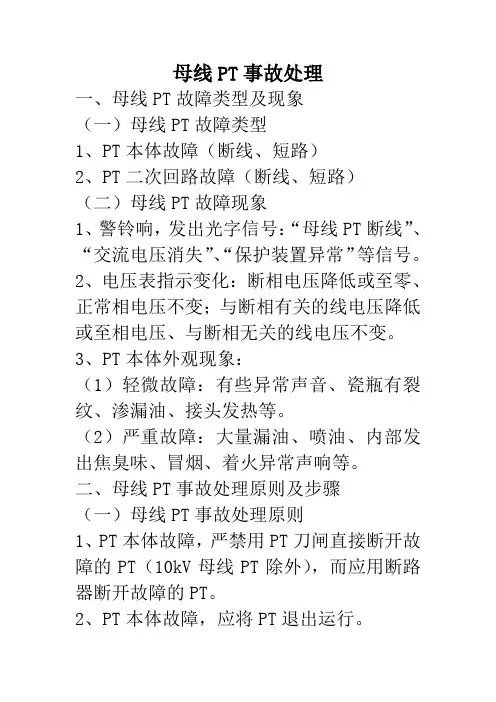

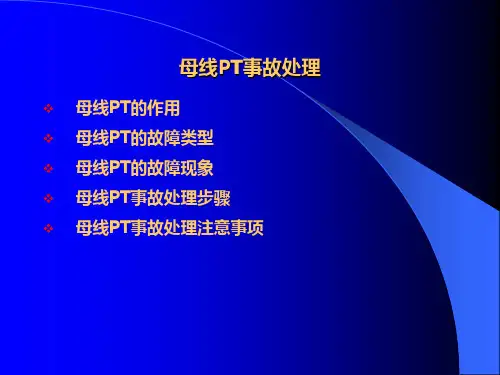

母线PT事故处理

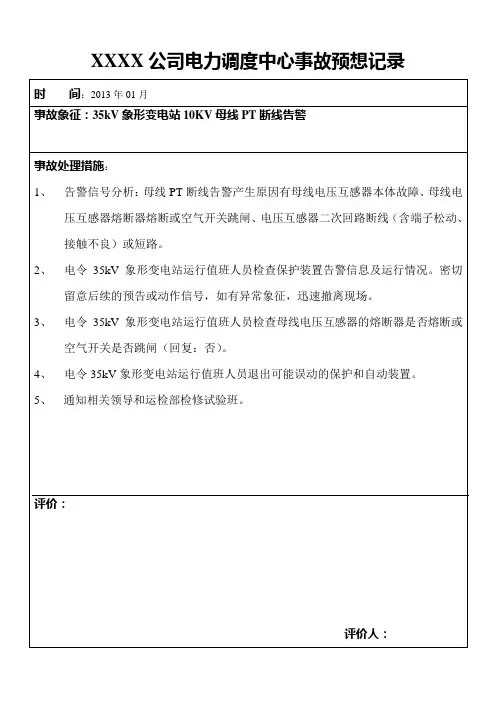

母线PT事故处理一、母线PT故障类型及现象（一）母线PT故障类型1、PT本体故障（断线、短路）2、PT二次回路故障（断线、短路）（二）母线PT故障现象1、警铃响，发出光字信号：“母线PT断线”、“交流电压消失”、“保护装置异常”等信号。

2、电压表指示变化：断相电压降低或至零、正常相电压不变；与断相有关的线电压降低或至相电压、与断相无关的线电压不变。

3、PT本体外观现象：（1）轻微故障：有些异常声音、瓷瓶有裂纹、渗漏油、接头发热等。

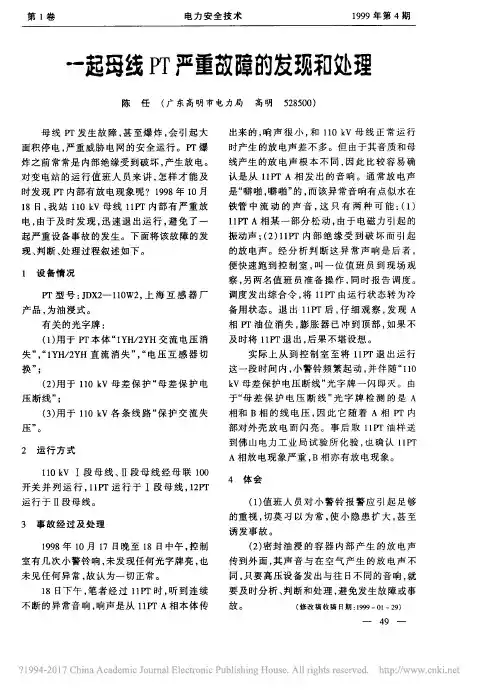

（2）严重故障：大量漏油、喷油、内部发出焦臭味、冒烟、着火异常声响等。

二、母线PT事故处理原则及步骤（一）母线PT事故处理原则1、PT本体故障，严禁用PT刀闸直接断开故障的PT（10kV母线PT除外），而应用断路器断开故障的PT。

2、PT本体故障，应将PT退出运行。

（1）对轻微故障：能转移负荷的应先转移负荷，然后再停电隔离故障的PT。

如双母线：可倒母后停母线隔离PT。

（2）对严重故障：应立即切断PT的电源，以限制事故的发展，再隔离故障的PT。

3、PT本体故障，PT二次侧可以并列。

4、PT二次回路故障，PT二次侧不允许并列。

（二）母线PT事故处理步骤1、记录时间，根据光字信号再结合电压表确认并判断；2、汇报调度（简要）：事故时间、信号及初步判断等；3、到现场检查设备（PT本体、二次空开或熔丝）；4、汇报调度（详细）：事故原因、检查范围、检查结果等；5、根据检查情况进行处理：（分以下几种情况）本站110kV、220kV母线PT本体故障的处理1、轻微故障的处理（1）断开PT二次空开或取熔丝；（2）热倒：母线侧刀闸先合后断；（3）断开母联开关；（4）断PT一次刀闸；（5）将故障PT转检修。

2、严重故障的处理（1）立即切断PT电源：先断电源开关，后断负荷开关；（2）隔离PT：先断PT二次空开或取熔丝，后断PT一次侧刀闸；（3）将两段母线PT二次侧并列：应先并一次侧；或PT不并列：将母线冷倒；（4）恢复送电（5）将故障PT转检修10kV母线PT高压熔丝熔断的处理（1）可直接断PT刀闸隔离PT：先断PT二次空开或取熔丝，后断PT一次侧刀闸；（2）更换高压熔丝：做好安全措施后进行更换（一相熔断可更换一次，两相或三相熔断不更换）；（3）PT送电：先合PT一次侧刀闸，后合上PT二次空开或插上熔丝；（4）若高压熔丝再次熔断，则将PT再次隔离；（5）将两段母线PT二次侧并列：应先并一次侧（即合10kV分段开关，若上一级未并，应先并）；（6）将故障PT转检修。

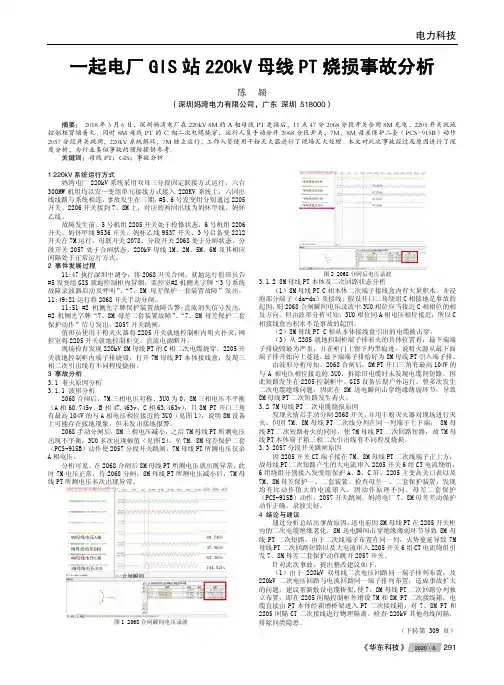

一起电厂GIS 站220kV 母线PT 烧损事故分析陈 颖（深圳妈湾电力有限公司，广东 深圳 518000）摘要： 2018年3月6日，深圳妈湾电厂在220kV 8M 的A 相母线PT 更换后，11点47分2068分段开关合闸8M 充电，2205开关就地控制柜冒烟着火、同时8M 母线PT 的C 相二次电缆烧穿，运行人员手动分开2068分段开关，7M、8M 母差保护二套（PCS-915B）动作2057分段开关跳闸，220kV 系统解环，7M 独立运行，工作人员使用干粉灭火器进行了现场灭火处理。

本文对此次事故经过及原因进行了深度分析，为行业类似事故的预防提供参考。

关键词：母线PT；GIS；事故分析1 220kV 系统运行方式妈湾电厂220kV 系统采用双母三分段固定联接方式运行，六台300MW 机组均以发—变组单元接线方式接入220KV 系统上，六回出线线路与系统相连，事故发生在三期，#5、6号发变组分别通过2205开关、2206开关接到7、8M 上，对应的两回出线为妈怀甲线、妈怀乙线。

故障发生前，5号机组2205开关处于检修状态，6号机组2206开关、妈怀甲线9536开关、妈怀乙线9537开关、3号启备变2212开关在7M 运行，母联开关2078、分段开关2068处于分闸状态，分段开关2057处于合闸状态，220kV 母线1M、2M、5M、6M 及其相应间隔处于正常运行方式。

2 事件发展过程 11:47执行深圳中调令，将2068开关合闸，就地运行值班员告#5发变组GIS 就地控制柜内冒烟，监控室#2机侧光字牌“3号系统故障录波器启动及呼叫”、“7、8M 母差保护一套装置故障”发出，11:49:21运行将2068开关手动分闸。

11:51 #2机侧光字牌保护装置故障告警/直流消失信号发出；#2机侧光字牌“7、8M 母差二套装置故障”、“7、8M 母差保护二套保护动作”信号发出，2057开关跳闸。

值班员使用干粉灭火器将2205开关就地控制柜内明火扑灭，网控室将2205开关就地控制柜交、直流电源断开。

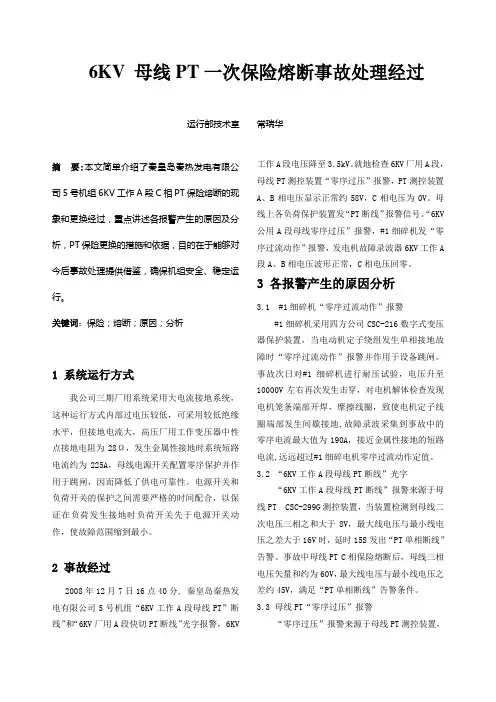

6KV 母线PT一次保险熔断事故处理经过运行部技术室常瑞华摘要:本文简单介绍了秦皇岛秦热发电有限公司5号机组6KV工作A段C相PT保险熔断的现象和更换经过，重点讲述各报警产生的原因及分析，PT保险更换的措施和依据，目的在于能够对今后事故处理提供借鉴，确保机组安全、稳定运行。

关键词：保险；熔断；原因；分析1 系统运行方式我公司三期厂用系统采用大电流接地系统，这种运行方式内部过电压较低，可采用较低绝缘水平，但接地电流大，高压厂用工作变压器中性点接地电阻为28Ω，发生金属性接地时系统短路电流约为225A，母线电源开关配置零序保护并作用于跳闸，因而降低了供电可靠性。

电源开关和负荷开关的保护之间需要严格的时间配合，以保证在负荷发生接地时负荷开关先于电源开关动作，使故障范围缩到最小。

2 事故经过2008年12月7日16点40分, 秦皇岛秦热发电有限公司5号机组“6KV工作A段母线PT”断线”和“6KV厂用A段快切PT断线”光字报警， 6KV 工作A段电压降至3.5kV。

就地检查6KV厂用A段，母线PT测控装置“零序过压”报警，PT测控装置A、B相电压显示正常约58V，C相电压为0V。

母线上各负荷保护装置发“PT断线”报警信号。

“6KV 公用A段母线零序过压”报警，#1细碎机发“零序过流动作”报警，发电机故障录波器6KV工作A 段A、B相电压波形正常，C相电压回零。

3 各报警产生的原因分析3.1 #1细碎机“零序过流动作”报警#1细碎机采用四方公司CSC-216数字式变压器保护装置，当电动机定子绕组发生单相接地故障时“零序过流动作”报警并作用于设备跳闸。

事故次日对#1细碎机进行耐压试验，电压升至10000V左右再次发生击穿，对电机解体检查发现电机笼条端部开焊，摩擦线圈，致使电机定子线圈端部发生间歇接地,故障录波采集到事故中的零序电流最大值为190A，接近金属性接地的短路电流,远远超过#1细碎电机零序过流动作定值。

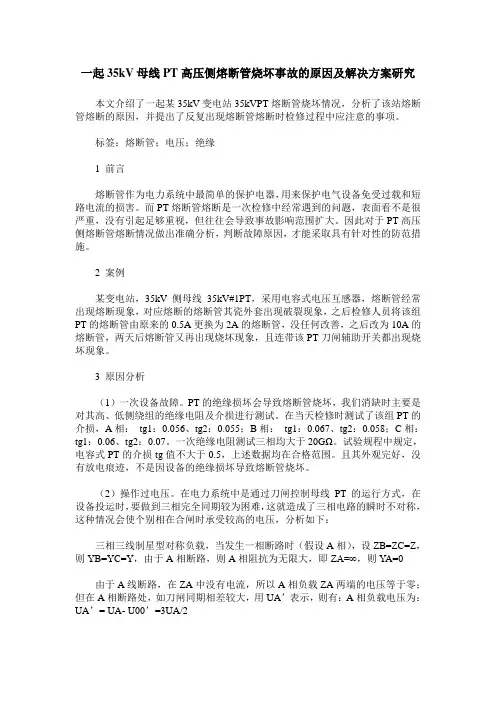

一起35kV母线PT高压侧熔断管烧坏事故的原因及解决方案研究本文介绍了一起某35kV变电站35kVPT熔断管烧坏情况，分析了该站熔断管熔断的原因，并提出了反复出现熔断管熔断时检修过程中应注意的事项。

标签：熔断管；电压；绝缘1 前言熔断管作为电力系统中最简单的保护电器，用来保护电气设备免受过载和短路电流的损害。

而PT熔断管熔断是一次检修中经常遇到的问题，表面看不是很严重，没有引起足够重视，但往往会导致事故影响范围扩大。

因此对于PT高压侧熔断管熔断情况做出准确分析，判断故障原因，才能采取具有针对性的防范措施。

2 案例某变电站，35kV侧母线35kV#1PT，采用电容式电压互感器，熔断管经常出现熔断现象，对应熔断的熔断管其瓷外套出现破裂现象，之后检修人员将该组PT的熔断管由原来的0.5A更换为2A的熔断管，没任何改善，之后改为10A的熔断管，两天后熔断管又再出现烧坏现象，且连带该PT刀闸辅助开关都出现烧坏现象。

3 原因分析（1）一次设备故障。

PT的绝缘损坏会导致熔断管烧坏，我们消缺时主要是对其高、低侧绕组的绝缘电阻及介损进行测试。

在当天检修时测试了该组PT的介损，A相：tg1：0.056、tg2：0.055；B相：tg1：0.067、tg2：0.058；C相：tg1：0.06、tg2：0.07。

一次绝缘电阻测试三相均大于20GΩ。

试验规程中规定，电容式PT的介损tg值不大于0.5，上述数据均在合格范围。

且其外观完好，没有放电痕迹，不是因设备的绝缘损坏导致熔断管烧坏。

（2）操作过电压。

在电力系统中是通过刀闸控制母线PT的运行方式，在设备投运时，要做到三相完全同期较为困难，这就造成了三相电路的瞬时不对称，这种情况会使个别相在合闸时承受较高的电压，分析如下：三相三线制星型对称负载，当发生一相断路时（假设A相），设ZB=ZC=Z，则YB=YC=Y，由于A相断路，则A相阻抗为无限大，即ZA=∞，则YA=0由于A线断路，在ZA中没有电流，所以A相负载ZA两端的电压等于零；但在A相断路处，如刀闸同期相差较大，用UA’表示，则有：A相负载电压为：UA’= UA- U00’=3UA/2在《电力系统一次设备检修规程中》要求110kV及以下刀闸的三相不同期值不大于10mm，经现场测量，该组PT刀闸三相不同期值在合格值范围。

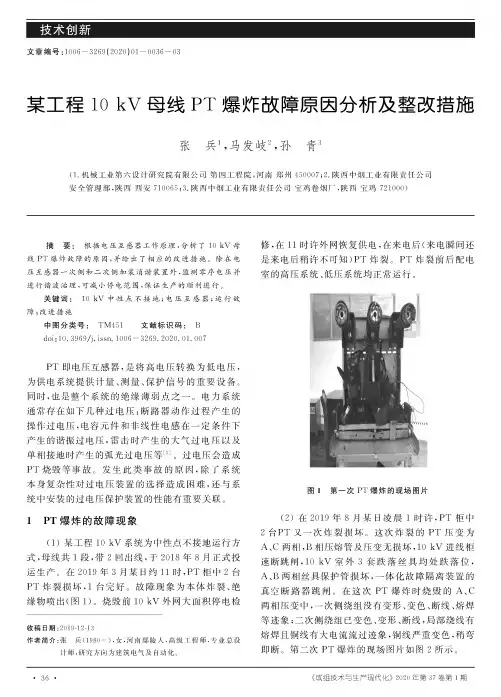

文章编号：1006 — 3269(2020)01 — 0036 — 03某工程10 kV 母线PT 爆炸故障原因分析及整改措施张兵X马发岐2,孙青3".机械工业第六设计研究院有限公司第四工程院，河南郑州4500072.陕西中烟工业有限责任公司安全管理部，陕西 西安710065).陕西中烟工业有限责任公司宝鸡卷烟厂，陕西 宝鸡721000)摘要：根据电压互感器工作原理，分析了 10kV 母线PT 爆炸故障的原因，并给出了相应的改进措施。

除在电压互感器一次侧和二次侧加装消谐装置外，监测零序电压并 进行谐波治理，可减小停电范围，保证生产的顺利进行。

关键词：10 kV 中性点不接地；电压互感器；运行故障；改进措施中图分类号：TM451 文献标识码：Bdoi ：10. 3969/j. issn. 1006 — 3269. 2020. 01. 007PT 即电压互感器，是将高电压转换为低电压, 为供电系统计量、测量(号的重要 J同时，也是整个系统的绝缘薄弱 。

电力系统通常存在如下几种过：断路器动作过程产生的操作过 ，电容元件和非线定条件下生的谐振过 ，雷击时产生的大气过及单地时产生的弧光过过成PT 烧毁等事故％发生 事故的原因，除了系统本身复 对过装置的选择造成困难，还与系统中安装的过装置的性能有重要关联％1 PT 爆炸的故障现象(1)某工程10 kV 系统为中性点不接地运行方式,母线共1段，带2回岀线，于2018年8月 ：投 运生产。

在2019年3月某日约11时，PT 柜中2台PT 炸裂损坏，1台完好％故障现象为本体炸裂、绝 缘物 (图1)烧毁前10 kV 外网大面积停电检收稿日期：2019-12-13作者简介：张兵(1980 —),女，河南鄢陵人，高级工程师，专业总设计师，研究方向为建筑电气及自动化％修，在11时许外网恢复供电，在来电后(来电瞬间还 是 后知)PT 炸裂% PT 炸裂前后配电的 系统、低压系统 常运行％图1第一次PT 爆炸的现场图片(2)在2019年8月某日凌晨1时许，PT 柜中 2台PT 又一次炸裂损坏。

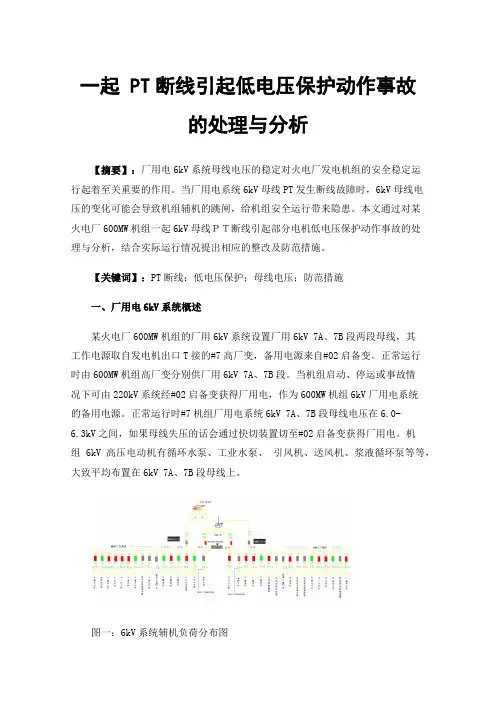

一起 PT断线引起低电压保护动作事故的处理与分析【摘要】：厂用电6kV系统母线电压的稳定对火电厂发电机组的安全稳定运行起着至关重要的作用。

当厂用电系统6kV母线PT发生断线故障时，6kV母线电压的变化可能会导致机组辅机的跳闸，给机组安全运行带来隐患。

本文通过对某火电厂600MW机组一起6kV母线ＰＴ断线引起部分电机低电压保护动作事故的处理与分析，结合实际运行情况提出相应的整改及防范措施。

【关键词】：PT断线；低电压保护；母线电压；防范措施一、厂用电6kV系统概述某火电厂600MW机组的厂用6kV系统设置厂用6kV 7A、7B段两段母线，其工作电源取自发电机出口T接的#7高厂变，备用电源来自#02启备变。

正常运行时由600MW机组高厂变分别供厂用6kV 7A、7B段。

当机组启动、停运或事故情况下可由220kV系统经#02启备变获得厂用电，作为600MW机组6kV厂用电系统的备用电源。

正常运行时#7机组厂用电系统6kV 7A、7B段母线电压在6.0-6.3kV之间，如果母线失压的话会通过快切装置切至#02启备变获得厂用电。

机组6kV高压电动机有循环水泵、工业水泵、引风机、送风机、浆液循环泵等等，大致平均布置在6kV 7A、7B段母线上。

图一：6kV系统辅机负荷分布图二、事件处理经过2020年03月30日15时45分，某火电厂#7机组集控室报警警铃响起，CRT 上发出“工业水泵B、浆液循环泵B、D跳闸”报警信号，同时A工业水泵联启正常，脱硫净烟气SO2浓度急速上升至161mg/m³。

立即派人去就地检查，发现厂用6kV工作7B段母线电压显示3.45kV，B工业水泵、B、D浆液循环水泵就地开关柜均出现“低电压”报警信号。

16时00分，运行人员就地退出C浆液循环泵“低电压”保护，通知脱硫启动C浆液循环泵成功，就地检查电机三相电流平衡，净烟气SO2浓度逐步下降。

16时22分，维修人员就地检查PT二次回路无明显异常，退出厂用6kV工作7B段工作母线所有6kV 辅机的“低电压”保护，合上6kV母线7B段PT柜A相二次侧空开，厂用6kV工作7B段母线电压显示正常。

浅谈一起母线PT断线故障处理摘要：本文主要探讨了母线PT断线故障处理的方法和技巧，介绍了如何及时发现及处理PT断线故障，减少电力系统中的故障率和电力事故的发生概率。

本文从事故原因、检测及排除故障等方面进行了详细的分析和说明，使读者能够更加深入地了解母线PT断线故障处理的方法和技巧。

关键词：母线PT；断线故障；处理；技巧；电力系统正文：母线PT作为电力系统中的重要设备，能够对电力系统进行电量传递和先后相序的检测等功能。

而在使用过程中，由于各种原因，可能会出现PT断线故障，严重影响电力系统的稳定运行和电力质量。

因此，及时发现和处理PT断线故障非常重要。

首先，我们需要知道母线PT断线故障的原因。

一般来说，PT断线故障主要是由于PT本身的设计问题或施工过程中的质量问题导致的。

此外，还有可能是由于外力作用或老化导致的PT绝缘层损坏所导致。

其次，在检测母线PT断线故障时，我们需要采用专业的仪器进行检测。

主要采用振动、红外线、局放等技术来检测PT是否存在断线故障。

最后，在处理母线PT断线故障时，我们首先需要对故障的具体情况进行综合分析和处理。

一般来说，根据故障的原因进行维修或替换可以解决问题。

如果故障比较严重，需要进行跟换，需要保证新PT的参数和原PT相同。

总之，母线PT断线故障处理需要严谨的思维和专业的技术，需要根据实际情况采取有效的措施才能及时解决故障。

对于母线PT断线故障的处理方法和技巧，我们需要注意以下几个方面：首先，在检测PT断线故障时，需要根据具体情况选择不同的检测方法。

一般来说，可以通过手动振动法、共振频率法、局部放电法等多种方法进行检测。

其中，局部放电法检测精度较高，但成本也相对较高。

因此，在选择检测方法时需要根据实际情况进行综合考虑。

其次，在处理PT断线故障时，需要根据故障的原因进行分析和维修。

如果是由于PT本身的设计或施工问题导致的，需要进行维修或更换。

如果是由于外力影响导致的，可以考虑采取一些保护措施来减小PT的受损程度，如增加避雷器等。

一起6kV厂用电母线PT保险熔断事故的原因分析及解决方案作者：郑祥云王涧波陈宁来源：《机电信息》2020年第11期摘要：以某机组因一台磨煤机单相接地故障引起机组非停为例，分析了导致6 kV厂用电母线PT三相保险熔断的原因。

通过查阅行业反措要求及相关规程，提出了解决方案，对6 kV PT装置进行了改造。

改造完成后，没有发生过PT保险熔断事故，改造效果明显。

关键词：6 kV厂用电;单相接地;PT保险熔断0 引言一般情况下，6 kV厂用电中性点不接地系统若发生单相接地故障，允许系统继续运行2 h，只要求保护装置发出报警信号，给运行人员一定的时间隔离故障设备。

但是，当系统发生接地故障时，会产生3倍左右相电压的过电压，最大可达3.5倍[1]，极易造成系统绝缘损坏，还可能造成PT保险单相或三相熔断，甚至烧毁PT，给机组的安全运行造成严重隐患。

1 事故经过本次事故中一台磨煤机单相接地故障，导致PT三相保险熔断，PT保护装置低电压保护动作，联跳所在母线的所有动力设备，造成锅炉MFT、机组跳闸。

事故经过如下：2018-04-28T19：17：00，2号发电机有功功率为261 MW，无功功率为118.2 Mvar，6 kV ⅡA、ⅡB段由#2高厂变供电。

19：18：03，2号机组DCS发出“6 kV ⅡB段母线接地”报警;19：20：24，发出“6 kV ⅡB 段电压回路断线”报警，6 kV ⅡB段厂用电快切装置切换动作，备用电源开关6204开关合闸;19：20：27，发出“厂用6 kV ⅡB段故障跳闸”综合信号;19：20：27—19：20：30，6 kV ⅡB段高压动力设备相继跳闸，DCS画面上6 kV ⅡB段母线电压指示为零。

19：20：37，#2汽泵跳闸，触发RB，电泵联启成功;19：21：46，汽包水位为-300 mm，汽包水位低三值保护动作，锅炉MFT、机组跳闸。

2 检查情况6 kV高压厂用电系统由一台Δ/Δ/Δ接线的分裂绕组变压器供电，一台Y/Δ/Δ接线的分裂绕组变压器作为备用电源供电，其低压侧为不接地系统。

4#母线PT设备事故案例分析的学习心得我现在在迁钢三总降进行变配电运行的见习，鉴于本总降自建站以来未成出现过任何事故，下面我就五总将4#母线PT爆炸事故三总降的学习，谈一下自己的体会。

2月5日9点25分，五总将母线故障异常，但系统电压、电流均正常。

发现后台报告以后，值班人员立即在主控室检查各参数，但在检查的过程中，突然一声异响，开关时浓烟四起，同时110KV母差保护动作，母联145，联络线112、3#变103、4#变104开关跳闸。

造成110KV-4#母线、3#主变及10KV-III段母线、4#主变及10KV-IV 段母线停电，炼铁3高配、炼钢5所、炼钢6所、焦化3所、焦化4所、3#联合泵站、3#原料等配电室10KV-II段停电，4#高炉鼓风机停电。

接下来，各值班人员立即忙碌起来，汇报调度，联系领导，马上开始隔离110KV 4#母线，并打开排风扇进行排烟，同时值班人员背呼吸器进入开关室找事故点，由于开关时烟雾太大，无法找到事故点，值班人员立即撤出开关室。

4#母线隔离后，3#主变倒有5#主变供电，随后10KV-III段母线送电，10点多，10KV-III段母线个配电送电完毕。

烟雾散去后，经技术人员检查发现，110KV 4#母线C相电压互感器底部连接螺栓处有发黑放电的痕迹，C相电压互感器顶部防爆盖顶飞。

确定故障点在110KV 4#母线C相电压互感器处，对设备进行隔离后，用110KV 5#母线带全站负荷，进行系统恢复，到10点2分恢复系统运行。

鉴于以上事故分析结果原因可能是：110KV电压互感器是北京开关厂配套采购产品，生产厂家是伏特电气公司，型号是JDF3-110，2009年12月4日送点运行，再根据停电后对事故点进行检查得到结论，此次事故造成4#母线接地，母差保护动作，是导致4#母线全部停电的主要原因。

由于订货时110KV组合电器是十年维护，现刚运行两年零两个月，初步分析为设备质量问题。

找到事故原因以后，迅速的练联系了北京开关厂，派来技术人员对现场设备进行全面检查，制定恢复方案。
