电气运行规程需补充类容:电气事故处理原则一、事故处理的主要任务和一般原则和主要任务1. 事故处理的主要任务:1.1 迅速解除对人身和设备的威胁,消除事故根源,尽快限制事故的发展。
1.2 应尽量设法保证厂用电系统的正常运行。
1.3 在不损坏设备和不危及人身安全的情况下,用一切可能办法维持设备继续运行,减少限电范围,包括动用设备的事故过负荷能力。
1.4 尽快对停电设备恢复供电。
1.5 在事故已被限制并趋于正常稳定状态时,应尽快将运行方式恢复到正常的运行方式。
2. 事故处理的一般原则:2.1 根据表计指示、保护动作信号、故录仪动作情况和设备的外部特征,判断事故性质,了解事故状况。
2.2 解除对人身及设备的威胁,必要时可停止设备运行,隔离已受损伤的设备。
2.3 检查备用电源的投入情况,必要时按规程规定进行强送电。
2.4 迅速进行检查和试验,判断故障性质、地点及范围。
2.5 事故处理中,必须考虑系统之间的同期性,防止非同期并列。
2.6 对故障设备进行停电处理,并作好安全措施,通知检修人员处理。
2.7 在派人外出检查设备和寻找故障点时,未取得联系之前,不论情况如何紧急,不允许对被检查设备合闸送电。
对无故障象征属于保护误动或后备保护越级动作的事故,可进行试送电。
2.8 事故处理始终要保持相互联系,服从领导。
对有关现象和各项操作时间做好记录。
2.9 发生事故,应立即汇报上级领导,并由值长统一调度指挥进行处理,但下列情况可自行处理再汇报:(1)危及人身和设备安全时。
(2)厂用电中断时,恢复的操作。
(3)将已损坏的设备进行隔离。
(4)通讯中断时,应按规程处理后,再设法进行联系。
(5)电气设备着火时切断电源。
(6)母线失压,断开母线上的开关。
(7)低频事故时,按规定断开应断开的开关。
二、母线失压事故的处理基本原则:1.当母线因故失压(确定不是由于PT断线及表计失真引起的假失压),值班人员应立即拉开失压母线上所有断路器(包括母联断路器),对母线设备进行全面检查,汇报(值长)调度。

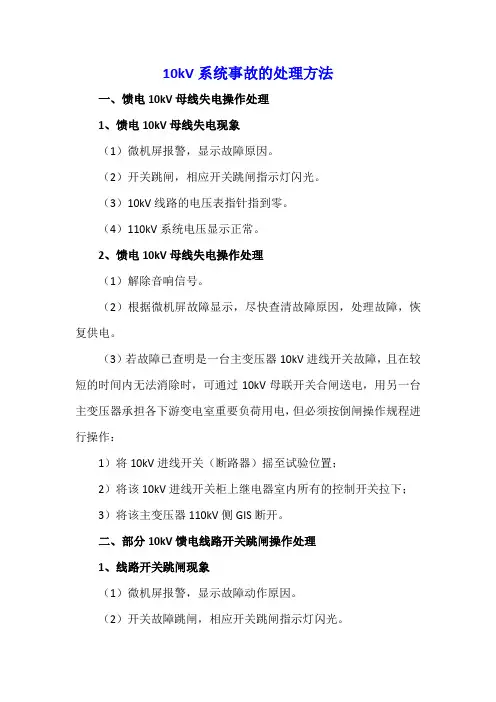

10kV系统事故的处理方法一、馈电10kV母线失电操作处理1、馈电10kV母线失电现象(1)微机屏报警,显示故障原因。
(2)开关跳闸,相应开关跳闸指示灯闪光。
(3)10kV线路的电压表指针指到零。
(4)110kV系统电压显示正常。
2、馈电10kV母线失电操作处理(1)解除音响信号。
(2)根据微机屏故障显示,尽快查清故障原因,处理故障,恢复供电。
(3)若故障已查明是一台主变压器10kV进线开关故障,且在较短的时间内无法消除时,可通过10kV母联开关合闸送电,用另一台主变压器承担各下游变电室重要负荷用电,但必须按倒闸操作规程进行操作:1)将10kV进线开关(断路器)摇至试验位置;2)将该10kV进线开关柜上继电器室内所有的控制开关拉下;3)将该主变压器110kV侧GIS断开。
二、部分10kV馈电线路开关跳闸操作处理1、线路开关跳闸现象(1)微机屏报警,显示故障动作原因。
(2)开关故障跳闸,相应开关跳闸指示灯闪光。
(3)保护继电器动作信号继电器指示。
(4)只有部分线路(一个或几个)失电,电流为零,其他线路正常。
2、10kV开关跳闸操作处理(1)解除微机报警信号。
(2)检查保护动作情况,复位动作指示。
(3)汇报公司生产调度。
(4)保护动作,开关跳闸,必须尽快查明故障原因,消除故障,恢复送电。
当主电缆沟内电缆发生短路放炮时,应立即拉开10kV进线开关,待进一步检查确认;当发生馈电线路故障时,如果判明故障存在波及其他非故障线路的安全运行时,也应立即断开10kV进线开关,以避免事故进一步扩大。
三、10kV线路单相接地故障处理1、10kV单相接地原因(1)10kV馈线电缆单相接地。
(2)雷击等造成外部架空线路单相接地。
2、单相接地故障现象(1)中性点不接地系统,当一相不完全接地时,故障相相电压降低,另两相对地电压升高;当完全接地时,故障相相电压为零,另两相对地电压升高到线电压(3倍相电压)。
(2)在系统发生单相接地故障时,微机屏将显示“××系统接地”或“3U0越限”信息,并伴有报警信号。
操作母线时的安全注意事项模版一、操作前的准备工作1. 熟悉母线的基本知识和工作原理,包括母线的结构、布置、运行参数等。
2. 查看母线运行设备是否正常,如绝缘状况、温度、接地等情况。
3. 检查操作所需的工具和设备是否完备,并确保其工作正常。
4. 如果需要操作高压母线,应戴好绝缘手套、绝缘鞋,并佩戴绝缘安全帽等个人防护装备。
二、操作时的安全注意事项1. 严格按照操作规程进行操作,切勿违反操作规程或私自操作。
2. 操作时要保持清醒,切勿被其他因素干扰或分心。
3. 如果需要接触母线,先确保其断电,并用电笔或万用表等工具检测其是否带电。
4. 在操作过程中,严禁将手指、工具等接触到母线导体上,以免触电或造成短路事故。
5. 操作过程中,应注意周围的环境,确保操作场地干燥、无明火等危险因素。
6. 注意操作的顺序和方式,尽量采取安全的动作和姿势,以避免意外伤害。
7. 如果需要动用脚踏开关等设备进行操作,要确保其正常工作,并注意操作的力度和节奏。
8. 操作过程中,要时刻注意电流的变化和电压的波动,及时调整和控制操作的参数。
9. 如果发现操作中有任何异常情况,应立即停止操作,并及时上报相关人员。
10. 操作完成后,及时清理操作场地,确保工具和设备的整洁和安全。
三、事故处理和应急措施1. 如果发生了触电或短路事故,应立即切断电源,并进行紧急救援。
2. 如果发现有火灾或燃烧现象,应立即用灭火器等工具进行扑灭,并及时报警。
3. 在事故处理中,要确保自身的安全,切勿盲目冲动或不顾个人安全进行救援。
4. 在事故处理过程中,要随时和相关人员保持沟通,及时上报事故的情况。
5. 如果在事故处理中需要进行紧急疏散,要确保疏散的顺序和方式安全有效。
四、其他注意事项1. 在操作母线时,要时刻保持清醒和冷静的状态,切勿因为疲劳、酒精等原因影响操作安全。
2. 操作前要对操作规程进行充分的了解和学习,并及时更新相关知识和技能。
3. 在操作前要评估操作风险,并采取相应的防范措施和预案。

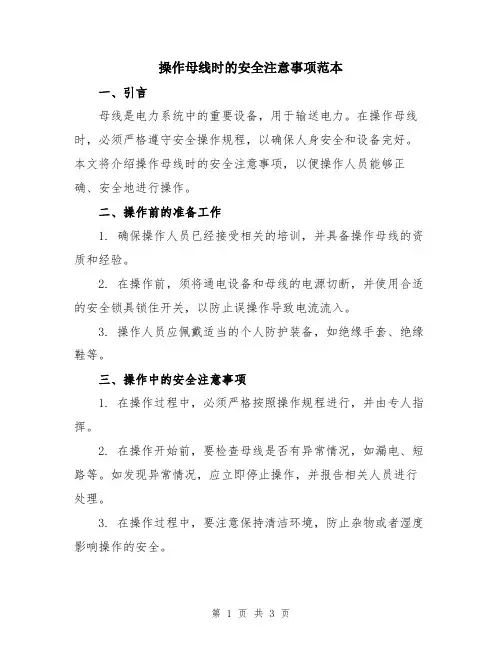

操作母线时的安全注意事项范本一、引言母线是电力系统中的重要设备,用于输送电力。
在操作母线时,必须严格遵守安全操作规程,以确保人身安全和设备完好。
本文将介绍操作母线时的安全注意事项,以便操作人员能够正确、安全地进行操作。
二、操作前的准备工作1. 确保操作人员已经接受相关的培训,并具备操作母线的资质和经验。
2. 在操作前,须将通电设备和母线的电源切断,并使用合适的安全锁具锁住开关,以防止误操作导致电流流入。
3. 操作人员应佩戴适当的个人防护装备,如绝缘手套、绝缘鞋等。
三、操作中的安全注意事项1. 在操作过程中,必须严格按照操作规程进行,并由专人指挥。
2. 在操作开始前,要检查母线是否有异常情况,如漏电、短路等。
如发现异常情况,应立即停止操作,并报告相关人员进行处理。
3. 在操作过程中,要注意保持清洁环境,防止杂物或者湿度影响操作的安全。
4. 母线上有高压电,禁止操作人员带任何金属物品接近母线,以免触电事故发生。
5. 操作人员应保持专注,不得进行其他无关操作,避免分散注意力造成意外事故。
6. 操作人员应注意自身姿势和站立位置,保持平稳和应变能力,以防止动作失误或被冲击到。
7. 在操作过程中,严禁大声喧哗或者进行打闹,以免影响其他操作人员的集中注意力。
8. 如果需要更换配件或者进行维修工作,必须先切断电源,然后等待一段时间以确保母线无电压。
9. 操作人员应在母线下方放置防护地垫,以防止接地故障造成的电击事故。
10. 操作人员要按照规定的操作顺序进行操作,不得随意更改或省略步骤。
四、操作后的处理1. 操作完成后,要对操作区域进行清理,保持清洁整齐。
2. 关闭操作区域的门窗等设施,确保安全。
3. 将相关工具和设备归还到指定位置,确保安全整齐。
4. 汇报操作情况和发现的问题,以便及时处理和改进。
五、事故处理和应急措施1. 如果发生意外事故,首先要保护好自己的安全,然后迅速报警求助。
2. 协助伤员进行紧急救治,并通知专业人员进行处理。

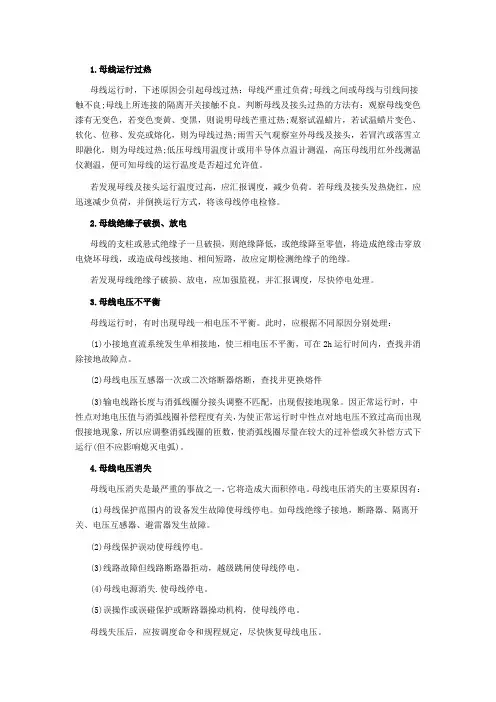

1.母线运行过热母线运行时,下述原因会引起母线过热:母线严重过负荷;母线之间或母线与引线间接触不良;母线上所连接的隔离开关接触不良。
判断母线及接头过热的方法有:观察母线变色漆有无变色,若变色变黄、变黑,则说明母线芒重过热;观察试温蜡片,若试温蜡片变色、软化、位移、发亮或熔化,则为母线过热;雨雪天气观察室外母线及接头,若冒汽或落雪立即融化,则为母线过热;低压母线用温度计或用半导体点温计测温,高压母线用红外线测温仪测温,便可知母线的运行温度是否超过允许值。
若发现母线及接头运行温度过高,应汇报调度,减少负荷。
若母线及接头发热烧红,应迅速减少负荷,并倒换运行方式,将该母线停电检修。
2.母线绝缘子破损、放电母线的支柱或悬式绝缘子一旦破损,则绝缘降低,或绝缘降至零值,将造成绝缘击穿放电烧坏母线,或造成母线接地、相间短路,故应定期检测绝缘子的绝缘。
若发现母线绝缘子破损、放电,应加强监视,并汇报调度,尽快停电处理。
3.母线电压不平衡母线运行时,有时出现母线一相电压不平衡。
此时,应根据不同原因分别处理:(1)小接地直流系统发生单相接地,使三相电压不平衡,可在2h运行时间内,查找并消除接地故障点。
(2)母线电压互感器一次或二次熔断器熔断,查找并更换熔件(3)输电线路长度与消弧线圈分接头调整不匹配,出现假接地现象。
因正常运行时,中性点对地电压值与消弧线圈补偿程度有关,为使正常运行时中性点对地电压不致过高而出现假接地现象,所以应调整消弧线圈的匝数,使消弧线圈尽量在较大的过补偿或欠补偿方式下运行(但不应影响熄灭电弧)。
4.母线电压消失母线电压消失是最严重的事故之一,它将造成大面积停电。
母线电压消失的主要原因有:(1)母线保护范围内的设备发生故障使母线停电。
如母线绝缘子接地,断路器、隔离开关、电压互感器、避雷器发生故障。
(2)母线保护误动使母线停电。
(3)线路故障但线路断路器拒动,越级跳闸使母线停电。
(4)母线电源消失.使母线停电。
浅谈变电站的母线故障事故处理发布时间:2023-01-28T07:38:16.260Z 来源:《科技新时代》2022年9月16期作者:陈雨东陈文文[导读] 众所周知,在整个电网系统当中陈雨东陈文文国网安康供电公司陕西安康 725000摘要:众所周知,在整个电网系统当中,变电站始终占据着重要地位,一直都是建设以及管理的关键环节,科学运用各种全新技术以及设备,才能确保变电站的运行稳定性以及安全性目标得到实现。
根据有关工作人员的实际工作研究经验得知,母线故障问题出现的几率相对较小,但是并不能对此予以忽视,因为一旦出现母线故障问题,那么将会在极大程度上影响供电网的运行质量,严重情况下还会直接导致大面积停电事故出现。
所以,本文接下来将会展开变电站母线故障事故处理分析,希望为电力部门人员提供参考。
关键词:变电站;母线故障;保护原理;故障原因;处理要点在变电站的日常运行过程当中,往往会因为各种因素而出现运行事故问题,为了能够减少对供电质量的影响,那么很有必要明确故障问题出现的原因,并且采取科学措施展开处理,进而真正有效的提升故障问题的解决水平。
从诸多故障问题的发生程度来看,母线故障问题影响最为严重,需要在这样的基础上展开全面研究,以此来真正降低母线故障问题发生几率,最终使得母线运行达到专业水平。
一、有关变电站母线保护原理简析针对于变电站母线保护原理研究来看,该项保护模式主要是调整各项系数,来科学设置TA系数,借助诸多数据的分析,来确定出母线保护与TA有关故障问题。
依据差动保护原理分析得知,具体运行过程中母线流入以及流出的电流向量和值为零,假如其中母线发生了短路故障问题,那么能够直接确定出向量以及故障电流,如果当保护装置明确检测到故障问题之后,必须要及时采取措施,将存在故障的部位予以切除,使得同母线连接的诸多设备真正得到保护,以此来确保变电站更为正常的运行。
从另一个方面展开分析可知,目前对于诸多变电站设计,大概率都是双母线方式,运用大差回路以及小差回路相互结合的母线保护模式,这样能够科学的反映出母线单向故障与相间故障问题。
