电动机更换滚动轴承及找正作业指导书样本

滚动轴承的安装与拆卸作业指导书1 目的轴承是精密机械零件，其安装是否正确，直接影响到轴承的精度、寿命和性能。

因此，轴承的安装和拆卸，应严格地按规程进行，并采用正确的方法和适当的工具。

2 范围滚动轴承的安装与拆卸。

3职责3.1 质量管理部负责编写施工工艺，质量管控和检验。

3.2 各职能部门负责相关过程的实施。

4 工作程序4.1轴承的安装4.1.1安装前的准备轴承的安装要在干燥、清洁的环境条件下进行。

安装之前应准备好所有必需的部件、工具及设备。

并确定好相关零件的安装顺序。

安装前应仔细检查轴和外壳的配合表面、凸肩的端面、沟槽和连接表面的加工质量。

所有配合连接表面必须仔细清洗并除去毛刺。

在安装准备工作没有完成前，不要拆开轴承的包装，以免污染。

4.1.2圆柱孔轴承的安装（1）压入法；对于圆柱形内孔且又必须与配合件过盈配合的小型轴承，可用机械的或液压的方法将轴承压装到轴上或壳体内，（如图1－1所示），安装压力应直接施加于过盈配合的轴承套圈端面上，不允许施加于非过盈配合套圈通过滚动体来传递压力，否则会在轴承工作表面上造成压伤，导致轴承很快地损坏。

图1－1 内圈的压入图1－2 内圈、外圈同时压入若轴承套圈与轴及外壳孔都是过盈配合，装配时轴承内、外圈要同时压入轴和壳体内，此时，装配环的形状应能同时压紧轴承内、外圈端面。

（如图1－2所示）可分离型的圆柱滚子轴承、圆锥滚子轴承、推力球轴承等，可以将内（轴）圈、外（座）圈分别安装到轴和壳体上。

将已安装内圈的轴放入已装好外圈的轴承壳体中时应特别小心，必须保证对中。

（2）加热法或冷却法；当轴承尺寸较大或过盈量较大时，所需安装力会显著增大，因此，可利用热胀冷缩原理来安装。

轴承套圈与轴或壳体之间安装所需温差取决于过盈量和轴承尺寸。

一般采用油预加热或感应加热器加热等方法。

较为适宜的加热温度范围为80－100℃，最高不能超过120℃。

所装轴承冷却后，宽度方向将收缩，因此要用螺母或其它适当的方法使之紧固，以防止套圈端面与轴肩之间产生间隙。

电动机更换滚动轴承作业指导书目录1、总那么2、检修容与技术要求3、质量控制4、试车与验收1、总那么1.1主题容：本专业指导书规定了电动机更换滚动轴承的检修容与技术要求、质量控制、试车与验收。

1.2适用围：本作业指导书适用于XXXX电动机更换滚动轴承1.3编写修订依据《GB/T 21205-2007 旋转电机整修规》2、检修容与技术要求拆卸轴承应选用适宜的专用拉具，当轴承圈与轴颈配合较紧时，可用90°左右的机油浇于轴承圈上。

2.2轴承组装轴承安装一般采用加热法，且最高温度不能超过100°。

主意，轴承润滑脂要在轴承装在轴上冷却后加注。

表1轴承脂参加量2.3轴颈的测量‰，最大值不超过0.025mm，且轴颈外表应无伤痕。

2.4测量轴承圈与主轴颈的配合关系应为H7/k6标准，具体见表2。

必须使用量缸表〔径百分表〕配合外经千分尺使用。

表2 轴承圈与轴颈配合关系注：正值表示间隙，负值表示过盈2.5测量轴承外圈与电机端盖轴承孔的配合关系应为Js7/h6标准，具体要求见表三。

必须使用量缸表〔径百分表〕配合外经千分尺使用。

表3 轴承外圈与电机端盖轴承孔的配合关系注：正值表示间隙，负值表示过盈2.6滚动轴承允许的径向游隙表4 滚动轴承允许的径向游隙〔1〕存在间隙A，如果大于0.3mm，不必进展调整，见图1、图2、图4。

需要主意的是，如果间隙A比拟大，电机盘车又很紧，需要注意此时电机轴承的位置是图1还是图3，如果是图3，因为后压盖存在间隙B，把紧螺栓后，对轴承有很大的过盈量，需要加调整垫片。

〔3〕存在过盈A，把紧外压盖螺栓后，对轴承会有很大的过盈，在轴承外侧压盖处加垫片调整，使转子轴向间隙大于0.3mm。

见图5。

注：0.3mm是电机检修规要求的。

假设电机长1米，转子比定子温度高50°，那么转子会比定子至少多热胀伸长0.55mm，而且，电机每一侧轴承外圈端面与压盖凸台端面的间隙都较大〔有的电机约为2mm〕，就是为转子热胀伸长留有余地，所以建议把滚动轴承允许轴向间隙至少增大为0.6mm，如果电机更长温差更大，轴向间隙允许值应该在放大一点。

更换电机轴承安全操作规程操作前准备1、穿戴好劳动保护用品。

2、准备工具、用具：900mm、450mm管钳各1把、375mm、300mm活动板手各1把、专用套筒板手1只、拔轮器1套、0.75kg锤子1把，专用小拔轮器1套，细砂纸2张、高速黄油1000g、软金属棒1根、1000mm撬杠2根、同规格的电机轴承2套，绝缘手套1只，试电笔1支，记录笔，班报表。

操作步骤1、用试电笔检测电控柜外壳确认安全，打开打控柜门，按停止按钮，根据油井实际生产的情况，将抽油机驴头停在合适位置，刹紧刹车，侧身拉闸断电，关好电控柜门，断开铁壳开关，记录停抽时间，检查刹车，以刹车锁块在其行程范围的1/2~2/3之间，各部件连接好为宜。

2、电机轴有锥度或带套子可先将电机皮带轮固定螺母卸下或将盖板卸下。

3、卸下电机前顶丝，卸松电机的四条固定螺丝，用撬杠将电机向前移动，将传动皮带卸下。

4、更换电机皮带轮一端轴承：将拔轮器装好，用管钳咬住拔轮器顶丝后端，用力均匀转动顶丝杠，将电机皮带轮卸下。

5、用板手卸下电机轴承盖固定螺丝，卸下轴承盖，卸下电机端盖。

6、将专用小拔轮器装好，用管钳咬住拔轮器顶丝后端，用力均匀转动顶丝杠，将电机原轴承卸下。

7、清理干净电机定子轴，套上新轴承，垫上软金属棒，用榔头均匀敲进安装到位。

8、对新换轴承涂黄油保养润滑，装好电机端盖和电机轴承盖，上好电机皮带轮和传动皮带。

9、更换电机风扇一端轴承：卸下电机风扇罩盖，用卡钳取下风扇卡簧，卸下电机风扇，卸掉电机风扇端的电机端盖。

10、按1.32.2.6～1.32.2.7的操作步骤更换轴承。

11、对新换轴承涂黄油保养润滑，装好电机端盖和电机风扇，上好电机风扇罩盖。

12、检查抽油机周围无障碍物，缓慢松刹车，合上铁壳开关。

用试电笔检测电控柜外壳，确认安全，打开电控柜门，侧身合闸送电。

按启动按钮，利用曲柄惯性启动抽油机，关好电控柜门，记录开抽时间。

13、收拾擦拭工具、用具，并摆放整齐。

风力发电机后轴轴承更换作业指导书注：机舱作业注意事项见附件一作业所使用工具见附件二作业所使专用工具见附件三具体作业流程如下：一、发电机后轴承拆卸1、进入风机前，在该检修机位后台由运行人员对该风机打维护；进入风机后，在塔底屏上使用维护钥匙打硬维护，顺时针旋转30°。

图一风机硬维护2、登塔后，在机舱柜内断开208F5 24V电源（向下扳，高速轴刹车盘抱死），断开后检查高速后刹车盘确已抱死；在机舱柜内断开所有24V电源和400V电源（逆时针旋转90°），并挂“禁止合闸，有人工作”标示牌。

图一机舱柜24V电源图二机舱柜400V电源3、使用大十字起子拆卸发电机空空冷却器导风罩，使用17#开口扳手拆卸碳粉收集罩，拆卸后把电机空空冷却器导风罩妥善绑扎，把碳粉收集罩放于机舱底部，并使用盖板盖上孔洞。

图一导风罩图二导风罩绑扎图三收集罩4、使用大一字拆卸编码器，10#开口拆卸编码器支架。

图一拆编码器5、分别拆卸集电环罩左侧发电机转子接线盒端盖、右侧主碳刷侧端盖，后侧编码器侧端盖，三个端盖均使用13#开口扳手或电动套筒扳手；拔出主碳刷。

图一拆主碳刷侧端盖图二接线盒端盖图三拔主碳刷6、使用24#开口扳手和套筒扳手拆卸空空冷却器与发电机连接接地线及连接螺栓，后使用千斤顶在发电机后端顶起空空冷却器，并用木块垫起。

图一拆地线、螺栓图二顶起冷却器图三垫起冷却器7、使用24#开口扳手/套筒扳手/电动扳手拆卸发电机转子接线盒内转子进线电缆。

图一转子进线电缆8、使用19#开口扳手拆卸主碳刷刷架上的转子侧电缆接线；拆掉主碳刷与接地碳刷信号线；使用12#开孔扳手拆卸轴承PT100。

图一转子进线电缆9、使用13#套筒扳手和12#开口扳手拆卸加热器；使用10#开口扳手和套筒扳手拆卸发电机后轴加油管和集油槽。

图一加热器图二加油管，集油槽口10、拆卸主碳刷刷架使用30#套筒扳手和力矩扳手图一拆刷架11、剪掉发电机轴端电缆保护层，并使用16#开口扳手和16#套筒扳手拆卸发电机后轴轴端电缆与滑环连接部分。

电机更换轴承施工方案1. 引言本文档介绍了电机更换轴承的施工方案。

电机是各种机械设备中的重要部件，常常需要对其进行维修和保养。

其中，轴承是电机内最容易磨损的部件之一。

当轴承出现故障或磨损时，需要及时更换以保证电机正常运行。

本文档将详细介绍电机更换轴承的具体步骤和注意事项，供施工人员参考。

2. 施工前准备在进行电机更换轴承施工之前，需要做好以下准备工作：•工具准备：准备好必要的工具，如扳手、锤子、提升设备等。

根据电机型号和轴承规格，选择适当的工具。

•材料准备：根据更换轴承的规格和要求，准备好适当的轴承和润滑油。

•检查电机：在开始施工之前，对电机进行全面检查，确认轴承确实需要更换，并检查其他相关部件是否存在问题。

•安全措施：施工前要做好安全准备工作，如戴好安全帽、手套等，确保施工过程安全可靠。

3. 施工步骤下面将详细介绍电机更换轴承的施工步骤：步骤一：拆卸电机外壳使用相应的工具，拆卸电机外壳，暴露出电机内部部件。

步骤二：固定转子使用专业工具将电机转子固定住，避免转子在后续操作中意外旋转。

步骤三：卸下原有轴承使用扳手等工具拧下轴承旁边的螺母，并将轴承从轴承座中取出。

注意不要损坏轴承座和轴承座孔。

步骤四：清洁安装位置在安装位置清洁轴承座和轴承座孔，去除杂质和旧润滑油残留。

步骤五：安装新轴承将新轴承放入轴承座孔中，确保轴承座和轴承座孔完全贴合。

步骤六：润滑轴承在轴承内部涂抹适量的润滑油，确保轴承正常运转时可以充分润滑。

步骤七：安装螺母将螺母放回轴承旁边，并使用扳手等工具旋紧，固定轴承。

步骤八：重新安装转子解除转子的固定，将转子重新安装到电机内，并确保转子自由转动。

步骤九：检查和测试检查轴承安装是否牢固，电机内部是否有杂物残留。

然后，启动电机进行测试，确保轴承更换成功。

4. 注意事项在进行电机更换轴承的施工过程中，需要注意以下事项：•安全第一：在施工过程中，务必注意安全，佩戴好相关安全装备，并使用合适的工具。

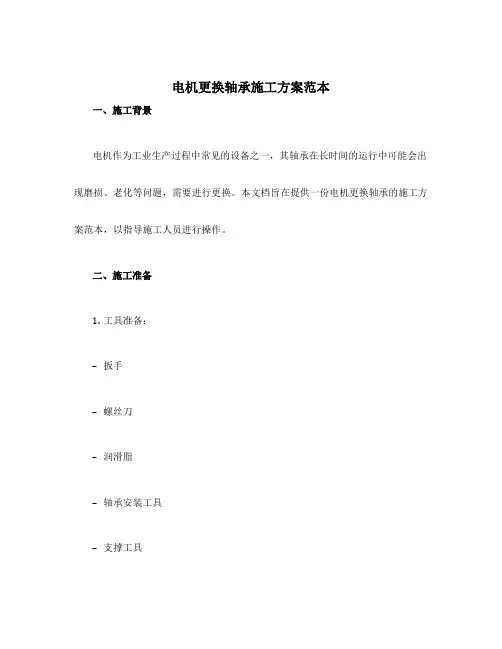

电机更换轴承施工方案范本一、施工背景电机作为工业生产过程中常见的设备之一，其轴承在长时间的运行中可能会出现磨损、老化等问题，需要进行更换。

本文档旨在提供一份电机更换轴承的施工方案范本，以指导施工人员进行操作。

二、施工准备1.工具准备：–扳手–螺丝刀–润滑脂–轴承安装工具–支撑工具2.材料准备：–新轴承–清洁溶剂–防尘罩–轴承固定剂（如需要）3.安全措施：–施工过程中必须佩戴防护手套和护目镜–施工前务必确认电机已断电，避免触电风险三、施工步骤1.拆卸原轴承：–使用扳手或螺丝刀拆下电机外壳上的螺丝，将电机壳体打开–用支撑工具支撑电机转子，拆下连接转子与轴承的零部件–将原轴承取出并放置在安全的地方2.清洁轴承座：–使用清洁溶剂将轴承座清洁干净，去除旧的润滑脂和污垢–检查轴承座是否有损坏或磨损，如有需要及时修理或更换3.安装新轴承：–将新轴承放入轴承座内，确保轴承与座槽完全吻合–如有需要，可以使用轴承固定剂将轴承固定在座槽中–确保轴承安装牢固，能够正常旋转4.润滑轴承：–在轴承内部涂抹适量的润滑脂–注意轴承内部的润滑脂不要过多，以免引起过热或其他问题5.检查轴承安装质量：–仔细检查轴承安装是否正确，轴承是否固定牢固–旋转轴承，确认其自由度是否正常，是否有异常声音或卡滞现象6.安装电机壳体：–将电机壳体重新安装到电机上，并用螺丝刀将其固定好–确保电机壳体与电机底座之间没有间隙，电机组装紧密7.完成施工：–清理工作现场，确保不留下工具和材料–检查电机是否正常运行，观察轴承是否有异常现象–如有需要，进行进一步的调试和测试四、施工注意事项1.施工前务必断电，并进行相关安全措施，以确保施工人员的安全；2.确保使用正确的工具和材料，以提高施工效果和质量；3.施工过程中，注意轴承的安装位置和方向，严禁倒装或安装错误；4.轴承安装时，要避免使用过多的润滑脂，以免引起过热或其他问题；5.施工完成后，进行仔细检查，确保轴承安装正常，电机运行稳定。

电机轴承更换标准作业指导书1 目的为确保电机轴承更换操作有规可循，特制定本操作规程。

2 范围本操作规程适用于厂务部380V/1KW-75KW系列电机轴承更换操作。

3 参考文件无。

4 定义无。

5 职责电机轴承维修工作由系统工程师主导，维修技术人员协助进行；6 资历与训练电机轴承维修工作需经过相关操作资格培训且合格之维修技术人员。

7 作业内容7.1电机轴承更换前操作7.2.1设备停机：将需要更换的电机进行停机，切断对应电机电源开关并悬挂停机维修作业指示牌。

7.2.2工具准备：开口板手一套，12″活动扳手2只，，¢50铜棒一只，¢30铜棒一只，内六角板手一套，锤子一把，200mm—300mm三角拉马一只；7.2.3防护用具：布手套7.2.4备品备件：对应功率各系列电机轴承2只7.2电机轴承拆卸操作7.2.1电机停机维修指示牌悬挂：将需要维修的电机进行停机并断开电机开关悬挂好维修作业指示牌,拆卸电机上的各连接线（拆卸电机上的接线时注意对各个接线做好相应相序标识以免接线恢复时造成接线错误）；电机接线端子相序标记和拆卸7.2.2电机分离操作：将电机与所带负载侧分离A、风机类：风机类电机松开电机与风机的三角带连接；B、水泵类机：水泵类电机松开电机与水泵的对应连轴器件；7.2.3皮带轮拆卸操作：使用合适的板手先松开皮带轮上定位螺丝，用合适尺寸拉马勾在皮带轮近轴承侧，使用板手向内紧入顶杆，直到皮带轮松脱后取下皮带轮（注意皮带轮在拆卸过程中拉马的各受力点需要一至，拉拔过程中用力要均匀防止拉破皮带轮边缘）。

电机皮带轮拆卸操作7.2.4电机前后轴承端盖拆卸：使用合适板手松开轴承端盖紧固螺丝，拆卸前后轴承端盖；电机前后轴承端盖拆卸7.2.5电机转子拆卸：将电机转子从定子套中轻轻拖出（注意：拆卸转子时注意转子不要碰到定子漆包线圈，以免损坏线圈绕组）电机转子拆卸，定子分离7.2.6电机轴承拆卸：用合适尺寸的拉马将转子轴承从轴杆中拉出（拆卸轴承时注意力度均匀，以免损坏轴杆）；电机轴承拆卸操作7.3电机轴承安装7.3.1轴承安装：将轴杆表面和轴套内预先涂抹适量黄油做润滑，使用铜棒将轴承均匀打入轴杆和轴套内，轴承装入轴杆后可用手轻轻旋动轴杆观察轴承安装是否与轴杆轴心一至，如轴杆旋动阻力大需要对轴承重新进行安装；7.3.2轴杆安装：使用铜棒沿轴杆轴心方面均匀用手将轴杆打入轴套内；7.3.3轴承端盖安装：依次将轴杆前、后端封盖套入轴杆内并锁紧封盖上螺丝；7.3.4电机与负载端安装：将电机安置在机座上并锁紧螺栓，调整机座水平，使用电机与负载端相连；7.3.5电机试运行：电机轴承装入后安相应相序要求接入电源线，点动测试电机运行状况，点动无正常后正常启动测试运行电流，确认安装无异常；7.3.6维修记录归档：试机正常后填写维修保养报告并归档。

1.目的生产设备部对轴承更换进行规范化作业，以减少物料消耗和非计划停机时间、延长轴承使用寿命。

2.适用范围适用于生产设备部机械专业。

3.职责指导生产设备部机械专业人员对轴承更换,执行规范作业。

4.定义(无)5.作业程序（或方法）5.1、轴承的安装轴承的安装是否正确，影响着精度、寿命、性能，希望执照作业标准进行安装。

作业标准的项目通常如下：a）、清洗轴承及轴承关联部件；b）、检查关联部件的尺寸及精加工情况；c）、安装；d）、安装好轴承后的检查；e）、供给润滑剂。

在即将安装前，方可打开轴承包装，以防止灰尘等污染物进入。

在一般情况下，无需除去出厂前涂在轴承上的防锈剂，只需擦拭轴承的外圆和内孔便可。

但如果轴承是以脂润滑并应用在很高或很低的温度，或所用的润滑脂与防锈剂并不兼容，则需要在安装前把轴承清洗并小心晾干，以避免破坏润滑脂的作用。

若是带密封圈或防尘盖的轴承，由于在出厂前已加入润滑脂，在安装前不可清洗。

安装轴承时，可以根据其类型和尺寸，选择机械、加热或液压等方法进行。

任何情况下，都不可以直接敲击轴承圈、保持架、滚动体或密封圈。

5.1.1、圆柱孔轴承的安装a）、冷安装安装配合不是太紧的小轴承时，可以通过一个套筒并以锤击的方法，轻轻敲击套筒把轴承装到合适的位置。

敲击时应尽量均匀地作用在轴承圈上，以防止轴承倾斜或歪斜。

b）、热安装对于较大型的轴承，随着尺寸的增大，需要更大的力才可以把轴承安装，用机械式的冷安装方法无法实现，需要用热安装的方法，把整个轴承、内圈或轴承座在安装前加热。

热安装方法需要轴承圈和轴或轴承座之间有一定的温差，主要取决于过盈量和轴颈或座孔的直径。

轴承加热一般采用油浴法或用轴承加热器加热，切忌用明火直接加热。

轴承加热的温度不应超过125℃，否则轴承材料的结构可能会发生变化并导致轴承永久性的尺寸变化。

对于带防尘盖或密封圈的轴承，由于预先填充的润滑脂或密封圈材料对温度有一定的限制，加热的温度不可超过80℃。

电机更换轴承施工方案设计1. 引言对于电机而言，轴承是起到支撑和减少摩擦的关键部件。

然而，在使用过程中，轴承可能会因为磨损、老化等原因出现故障，这时就需要进行轴承更换施工。

本文档旨在提供一种电机更换轴承的施工方案设计，以指导施工人员进行操作。

2. 施工前准备在进行电机更换轴承施工前，需要进行以下准备工作：2.1 工作环境准备确保工作环境符合操作要求，包括通风良好、无火源等要求。

准备好所需的工具和设备，如扳手、橡胶锤、轴承拔除工具等。

2.2 施工方案设计根据实际电机型号和轴承规格，设计出更换轴承的施工方案，包括具体操作步骤和注意事项。

2.3 轴承选购选购符合电机要求的适用轴承，并进行质量检查，确保轴承质量可靠。

2.4 施工人员准备由专业的电机维修人员进行施工操作，确保具备相关技能和经验。

3. 施工步骤按照以下步骤进行电机更换轴承施工：3.1 断电与拆卸首先，必须断开电机的电源，以确保施工人员的安全。

然后，拆卸电机上盖，将电机轴承外圈和内圈上的固定螺母松开。

3.2 轴承拆除使用合适的轴承拔除工具，将电机轴承从轴上取下。

在拆除轴承的过程中，要避免对电机轴造成损坏。

3.3 清洁和检查拆下的轴承在更换之前需要进行清洁和检查。

使用清洁剂彻底清洗轴承内外圈，并用干净的布擦干。

然后，检查轴承是否有损坏或变形，以确保新轴承的安装质量。

3.4 轴承安装使用合适的工具，将新轴承安装到电机轴上，确保轴承与电机轴正确配合，并紧固固定螺母。

3.5 组装和试运行将电机上盖组装回原位，并紧固螺栓。

然后，将电机连接到电源，进行试运行。

在试运行期间，仔细观察电机的运行情况，确保轴承更换施工无异常。

4. 安全注意事项在进行电机更换轴承施工时，需要注意以下安全事项：•请务必断开电源，确保施工人员的安全；•在拆卸轴承时，避免对电机轴造成损伤；•清洁和检查轴承时，避免将杂质和污垢带入轴承内部；•轴承更换完成后，确认轴承与电机轴配合良好并紧固固定螺母；•试运行电机时，保持警惕，随时观察电机的运行情况。

风力发电机后轴轴承更换作业指导书注：机舱作业注意事项见附件一作业所使用工具见附件二作业所使专用工具见附件三具体作业流程如下：一、发电机后轴承拆卸1、进入风机前，在该检修机位后台由运行人员对该风机打维护；进入风机后，在塔底屏上使用维护钥匙打硬维护，顺时针旋转30°。

图一风机硬维护2、登塔后，在机舱柜内断开208F5 24V电源（向下扳，高速轴刹车盘抱死），断开后检查高速后刹车盘确已抱死；在机舱柜内断开所有24V电源和400V电源（逆时针旋转90°），并挂“禁止合闸，有人工作”标示牌。

图一机舱柜24V电源图二机舱柜400V电源3、使用大十字起子拆卸发电机空空冷却器导风罩，使用17#开口扳手拆卸碳粉收集罩，拆卸后把电机空空冷却器导风罩妥善绑扎，把碳粉收集罩放于机舱底部，并使用盖板盖上孔洞。

图一导风罩图二导风罩绑扎图三收集罩4、使用大一字拆卸编码器，10#开口拆卸编码器支架。

图一拆编码器5、分别拆卸集电环罩左侧发电机转子接线盒端盖、右侧主碳刷侧端盖，后侧编码器侧端盖，三个端盖均使用13#开口扳手或电动套筒扳手；拔出主碳刷。

图一拆主碳刷侧端盖图二接线盒端盖图三拔主碳刷6、使用24#开口扳手和套筒扳手拆卸空空冷却器与发电机连接接地线及连接螺栓，后使用千斤顶在发电机后端顶起空空冷却器，并用木块垫起。

图一拆地线、螺栓图二顶起冷却器图三垫起冷却器7、使用24#开口扳手/套筒扳手/电动扳手拆卸发电机转子接线盒内转子进线电缆。

图一转子进线电缆8、使用19#开口扳手拆卸主碳刷刷架上的转子侧电缆接线；拆掉主碳刷与接地碳刷信号线；使用12#开孔扳手拆卸轴承PT100。

图一转子进线电缆。

电动机更换及调试作业指导书
电动机更换及调试作业指导书
1）计划更换电机由分厂填写派工单并通知长白班更换，长白班根据计划及时合理安排时间更换。

2）分厂需更换电机时，将要更换电机填入设备管理软件，电机贴好填写有时间编号、电机规格型号、电机故障描述、车间及使用位置的标签。

（注：时间编号即电机填入设备管理软件时的时间编号）3）电机更换前对电机按照规定做好实验填写到软件，并有分厂自行运到现场。

4）电机更换前长白班人员负责核对好铭牌信息，特别注意电机接线方式、电压等级。

5）电机更换时遵守电机更换操作规程、注意行车吊装安全、动火作业安全、电机找正遵循公司规定的误差差范围，并确保各连接、固定螺栓紧固。

6）电机更换完毕，检查周围传动部位无人工作，长白人员协同车间值班电工共同调试电机正反转，长白人员负责现场，值班电工负责车间配电室测量三相空载电流（变频器全频运行，软起工频运行），若电机反转由分厂负责改线。

7）电机投入运行后24小时内，分厂负责对电机电流、温升进行检测，并加油一次。

电机轴承更换操作流程 Document number：WTWYT-WYWY-BTGTT-YTTYU-2018GT电机轴承更换操作流程一、检查确定电机轴承需更换的原因：1）轴承过热；?2）电机振动过大；3）轴承异响。

二、备材料及工用具1、备材料：已安装好转换开关、螺旋熔断器、接触器、热继电器、按钮、端子排等，并已接好主电路控制板，导线?RV～?mm?、?mm?四芯橡胶线各若干米,垫木?1?块、汽油、润滑脂、棉纱各若干?、毛?垫木?、汽油、润滑脂、棉纱各若干,、毛刷?1?把,油盘?1?个，油盘。

2、备工具：电工钳、电工刀、一字螺丝刀、十字螺丝刀、锤子、木锤、扁铲各?1?把、三爪拉拔器一个、?三爪拉拔器一个、?绝缘电阻表、?钢（铁）管(φ100?mm)1?个、记号笔?1?只,绝缘电阻表、万用表各?1?块。

?绝缘电阻表三、电机拆卸1、拆卸皮带轮或联轴器，先在轴承端（或联轴端）做好尺寸标记，松脱皮带轮或联轴器上的定位螺钉或销子，再用专用工具慢慢拉下带轮或联轴器2、拆卸风扇罩和风扇。

松开夹紧螺栓，轻轻敲打拆下；3、拆卸电动机一端的轴承外盖和端盖。

先在机座与端盖接缝处做好标记（以便安装复原时对准）。

拆下轴承外盖，松开并拧下端盖的紧固螺钉，轻轻敲打端盖四周（垫上垫木），使其与机座脱离，以便取下；?4、另一端的端盖与机座做好标记，拆下端盖上的紧固螺栓，敲打端盖，使之与机座分离（垫上垫木），?用手将端盖和转子从定子中抽出，抽出转子时要小心，不要擦伤定子绕组。

5、将与转子相联的轴承盖紧固螺栓拆下，把轴承盖和端盖逐个从轴上拆除四、轴承更换，电机组装1、更换轴承时，用专用工具拆卸，对于轴承留在端盖内的情况，可把端盖止口向上，平稳地架在两块铁板上，垫上一段直径小于轴径的金属管敲打，使轴承外圈受力，将轴承敲出；安装时要把标志的一面朝外2、对定、转子进行清扫，用皮老虎或压缩空气吹净灰尘后，用毛刷清扫干净；3、轴承清洗干净，滑动灵活；加入的新润滑脂一般以轴承室容积的?1/3～1/2?为宜?4、电动机组装时，步骤、方法正确，组装步骤与拆卸步骤顺序相反；五、绝缘测试1、工具的选用及核验：选用500V绝缘电阻表，使用前应对绝缘电阻表进行检查，方法是在“L”和“E”端开路情况下，摇动手柄，使转速达120r/min，指针应指向“∞”。

编号：Q/×××××变电站三相异步电动机检修作业指导书编写：年月日审核：年月日批准：年月日作业负责人：作业日期年月日时至年月日时茂名石化化工分部电气车间一．范围：仅合用于化工分部电气车间所辖三相异步电动机(不包括轴瓦的电动机)的日常检修。

二、引用文件：石油化工设备维护检修规程系列中的电气设备检修规程(第二版)修前准备主要机具、工器具、安全用具三、3.1 机具3.1 .1 手动搬运车3.1.2 平板车3.1.3 手动葫芦3.1.4 叉车3.1.5 电瓶车3.1.6 轴承加热器3.1.7 火焊器具3.2.工器具3.2.1 验电笔3.2.2 托盘3.2.3 百分表、千分尺、量缸表、游标卡尺、塞尺等3.2.4 吊装用索具3.2.5 绝缘摇表(2500V、500V)3.2.6 安装用工具3.2.7 消耗性材料：润滑油脂、轴承清洗剂、铜皮、防雨防尘塑料布、抹布等。

3.3 安全用具：安全帽、安全带、警戒绳、 CO 灭火器2四、作业人员要求√ 序号内容标准责任人备注1 作业项目2 工作人员的精神状态3 工作人员的资格4 作业技能5 安全资质6 组织学习7 特殊工种资质五、工艺流程、技术要求与标准工艺流程准备工作外部的检查、检修电动机的解体要求与标准1) 查阅历年大小修记录、绝缘预防性试验报告及电动机的监测记录，了解电动机的状况。

2) 根据电动机状态，编制大修技术、组织措施，并确定检修项目和检修方案。

3)防爆区域检修必须准备防爆工具4)防爆区域动火必须办理动火票。

机动车进入装置区作业必须办理进车票。

5)进装置区作业必须办理机泵检维修作业票。

6)检修的电动机必须已办理停电手续。

7) 电动机检修应安排在检修间内进行。

当施工条件不允许时，需做好防雨、防潮、防尘和消防措施，清理现场及其他准备工作。

8) 准备好轴承、密封圈、风叶等备品备件。

9)准备好加润滑脂设备、清洗剂。

1)检查清扫机电外壳;2)检查引出线连接及绝缘状况;3) 调整或者更换接线柱;4)检查电动机外壳接地状况;5)检查清扫冷却系统。
