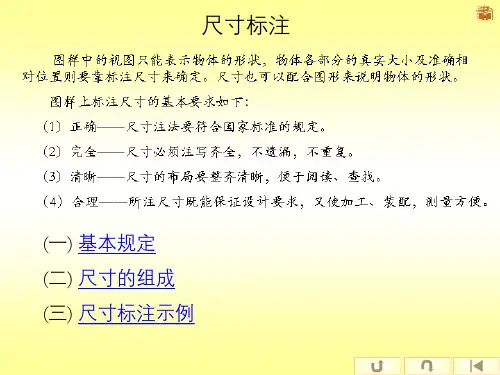

中等专业学校20223-2024-1教案编号：备课组别机械组课程名称机械制图所在年级主备教师授课教师授课系部授课班级授课日期课题：5-3 组合体的尺寸标注教学目标1.了解组合体尺寸标注的基本要求；2.掌握组合体的尺寸标注；重点掌握组合体的尺寸标注；难点掌握组合体的尺寸标注；教法讲练结合法、探究法、练习法、讨论法教学设备多媒体、画图工具教学环节教学活动内容及组织过程个案补充教学内容一、组织教学：安定课堂秩序二、新课引入三、新授（一）组合体的尺寸标注1.尺寸标注的基本要求①正确——符合国家标准②完整——尺寸完整、正确、不重复地表示物体的形状和大小③清晰——尺寸布置整齐、清晰，方便看图④合理——尺寸满足设计要求，尽量满足加工、测量和检验的要求教学 内 容（1）带切口形体的尺寸标注对于带切口的形体，除了标注基本形体的尺寸外， 还要注出确定截平面位置的尺寸。
必须注意，由于形体与截平面的相对位置确定后，切口的交线已完全确定，因此不应在交线上标注。

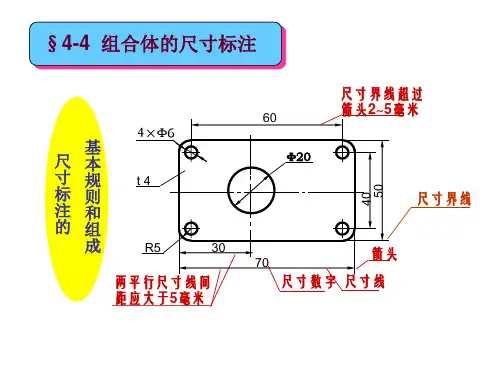

(2)常见简单形体结构的标注尺寸 2.组合体的尺寸标注（1）尺寸齐全要保证尺寸齐全，既不遗漏，也不重复，应先按形体分析法注出表示各基本形体大小的定形尺寸，再确定它们之间相对位置的定位尺寸，最后根据组合体的结构特点注出总体尺寸。
①定形尺寸确定组合体中各基本形体大小的尺寸。
例如，底板的长、宽、高（40，24，8），底板上圆孔和圆角尺寸（2ХΦ6、R6）。
必须注意，相同圆孔Φ6要注写数量，如2ХΦ6，但相同圆角R6不注数量，两者均不必重复标注。
②定位尺寸是指确定组合体中各基本形体之间相对位置的尺寸。
标注定位尺寸时，须在长、宽、高三个方向分别选定教学内容尺寸基准，每个方向至少有一个尺寸基准，以便确定各基本形体在各方向上的相对位置。
通常选择组合体底面、端面或对称平面以及回转轴线等作为尺寸基准。
如图所示，组合体左右对称平面为长度方向的尺寸基准；后断面为宽度方向尺寸基准，底面为高度方向的尺寸基准。
