组合体的尺寸标注.

零件上常见的简单形体多为表面上的棱线或素线互相平行并 与形状相同的两个底面垂直的立体，通常称为直柱体(简称柱体) 。
首 页 章目录 节目录 上一页 下一页
五、柱体的尺寸注法举例
§4-5 组合体视图的尺寸注法
运用形体分析标注组合体视图的尺寸时，一般是首先把组合 体分解成若干简单形体，然后分别标注出各简单形体的尺寸和它 们之间的定位尺寸。因此，掌握一些简单形体的尺寸注法，具有 重要意义。
尽量避免尺寸线与别的尺寸界线相交，一般情况下不允许尺寸线与尺寸 线相交，也应避免把尺寸界线拉得太长 。
首 页 章目录 节目录 上一页 下一页
六、组合体视图尺寸的标注步骤
§4-5 组合体视图的尺寸注法
标注组合体尺寸的基本步骤如下：
作形体分析。
选择长、宽、高三个方向的尺寸基准，逐一注出各简单形体的定位 尺寸。
清晰 每个尺寸都必须注在适当的位置，以便于看图。
以轴承座为例介绍组合体尺寸标注步骤
首 页 章目录 节目录 上一页 下一页
首 页 章目录 节目录ቤተ መጻሕፍቲ ባይዱ上一页 下一页

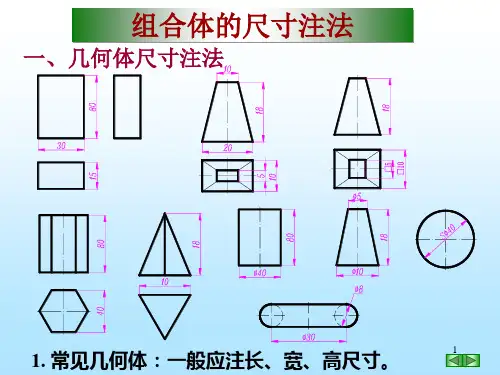

二、基本几何体视图的尺寸标注
§4-5 组合体视图的尺寸注法
首 页 章目录 节目录 上一页 下一页
三、组合体视图的尺寸分析
§4-5 组合体视图的尺寸注法
首 页 章目录 节目录 上一页 下一页
§4-5 组合体视图的尺寸注法
四、组合体视图尺寸标注中应注意的问题
1. 不能对截交线和相贯线标注尺寸 截交线和相贯线的形状、大小和位置是由相交双方的形状、大
六、组合体视图尺寸的标注步骤
§4-5 组合体视图的尺寸注法
首 页 章目录 节目录 上一页 下一页
七、尺寸的清晰布置

尺寸基准的选择原则
一般情况下： 标注和度量尺寸的起点称为尺寸基准 如果组合体对称，选择对称中心面作
为每尺个寸组基合准体。在其长、宽、高三个方向上 如都果至组少合有体一具个有主重要要的回尺转寸体基，准可将回
转在体图的样轴上心标线注作的为定尺位寸尺基寸准应。当从基准出发
另外，一些重要端面、底面也常作为尺寸
清晰
不清晰
CAD 链接 组合体的尺寸标注
带切口基本体的尺寸标注
带 切 口 的 四 棱 台
带 切 口 的 圆 柱
带 切 口 的 圆 柱
带 切 口 的 球
CAD 链接 组合体的尺寸标注
截交、相贯的立体的尺寸标注
组合体的尺寸标注
常见底板、盘状结构的尺寸标注
CAD 链接 组合体的尺寸标注
图: 尺寸基准的选择
§5.3 组合体的尺寸标注
组合体的尺寸标注
复习 ：1、尺寸标注的要素
尺寸线
用细实线绘制; 应平行于被标注的线段;
尺寸界线
用细实线绘制; 应垂直于尺寸线;
20
箭头
画在尺寸线终端; 画法:
2XΦ10
5 18 30
长：宽≈6:1
尺寸数字
R12
36 60
为物体的实际尺寸,
与绘图比例无关;
单位:mm，不标注;
确定组合体中各基本形体 大小的尺寸
组合体的尺寸标注
基本体的定形尺寸标注
六四 棱 柱
四 棱 台
圆 柱
圆 台
球
组合体的尺寸标注
组合体的尺寸标注
S
组合体的尺寸标注
三、 完全地标注尺寸 2、定位尺寸
确定组成组合体的各基本形体之间 的相对位置尺寸
组合体的尺寸标注

4×
4×
不好！
好！
⒊ 相互平行的尺寸，应按大小顺序排列，小尺 寸在内，大尺寸在外。
不好！
好！
⑶ 总体尺寸：物体长、宽、高三个方向的最大尺寸
（总长、总宽、总高）
一、常见形体的定形尺寸
14
30
30
（28.5）
20
20
10
10
14 S25
25
30
30
25
25
二、一些常见形体的定位尺寸
⑴
⑵
基准
基准 ⑶ 基准
基准
基准
基准
基准
基准 基准
☆ 标注定形、定位尺寸时应注意的问题
⒈ 基本体被平面截切时，要标注基本体的定 形尺寸和截平面的定位尺寸。

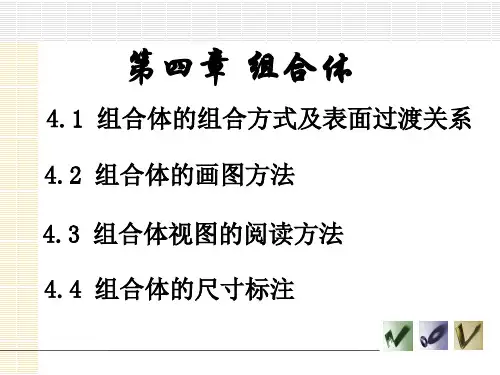

第四章 组合体
4.1 组合体的组合方式及表面过渡关系 4.2 组合体的画图方法 4.3 组合体视图的阅读方法 4.4 组合体的尺寸标注
4.4 组合体的尺寸标注
★ 标注尺寸的基本要求
正确：要符合国家标准的有关规定。 完全：将确定组合体各部分形状大小及相
对位置的尺寸标注完全，不遗漏， 不重复。 清晰：尺寸布置要整齐、清晰，便于阅读。
⒌ 标注尺寸时，应尽量使用符号和缩写词。
6. 同一要素的尺寸应尽可能集中标注，如多个相同 孔的直径。
7. 尽可能避免在不可见的轮廓线(虚线)标注尺寸。
二、尺寸组成(尺寸界限、尺寸线、尺寸数字)
⒈ 尺寸界线—尺寸界线为细实线，并应由轮廓线、
轴线或对称中心线处引出，也可用这些线代替。
⒉ 尺寸线
尺寸界线
×
⒉ 当体的表面具有相贯线时，应标注产生相贯 线的两基本体的定形、定位尺寸。
×

尺寸链问题
在组合体中，可能存在多个相互关联的尺寸链。应注意分 析尺寸链的传递关系和封闭环，确保尺寸链的完整性和准 确性。
公差与配合问题
在标注组合体尺寸时，应注意公差与配合的选择。根据使 用要求和加工能力，选择合适的公差等级和配合类型，确 保产品的功能和性能要求得到满足。
06
实践操作与案例分析
实践操作指导
叠加类组合体尺寸标注
总体尺寸
标注组合体的总长、总宽和总高尺寸 。
定位尺寸
定形尺寸
标注各基本形体的定形尺寸，如长、 宽、高。
标注各基本形体间的相对位置尺寸。
切割类组合体尺寸标注
总体尺寸
标注组合体的总长、总宽和总高尺寸。
截面尺寸
标注截切平面与形体表面的交线（截交线）的尺 寸，以及截切后所形成的各部分的定形尺寸。
定位尺寸
确定截切平面位置的尺寸。
综合类组合体尺寸标注
总体尺寸
标注组合体的总长、总宽和总高尺寸 。
定位尺寸
确定各基本形体间的相对位置尺寸。
定形尺寸
标注各基本形体的定形尺寸，如长、 宽、高。
截面尺寸
如有截切，需标注截交线的尺寸及截 切后所形成的各部分的定形尺寸。
05
尺寸标注中常见问题及解决方法
漏注问题
通过对典型案例的分析，掌握 组合体尺寸标注的方法和技巧 ，提高标注的准确性和效率。
THANKS
感谢观看
实例二
实例三
实例总结
叠加式组合体尺寸标注。分析 叠加式组合体的结构特点，选 择合适的基准，分别标注各基 本形体的定形尺寸和定位尺寸 。
切割式组合体尺寸标注。分析 切割式组合体的结构特点，选 择合适的基准，标注出整体尺 寸及截切部分的定位尺寸和定 形尺寸。
