1：500、1：1000地形图航空摄影的基本规定

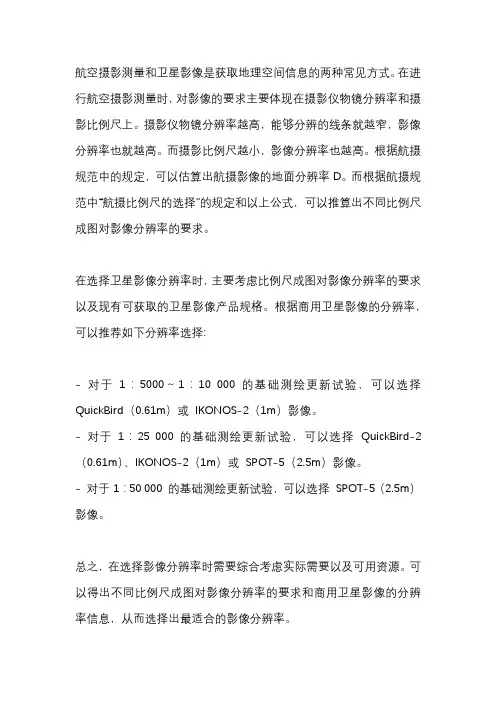

航空摄影测量和卫星影像是获取地理空间信息的两种常见方式。

在进行航空摄影测量时，对影像的要求主要体现在摄影仪物镜分辨率和摄影比例尺上。

摄影仪物镜分辨率越高，能够分辨的线条就越窄，影像分辨率也就越高。

而摄影比例尺越小，影像分辨率也越高。

根据航摄规范中的规定，可以估算出航摄影像的地面分辨率D。

而根据航摄规范中“航摄比例尺的选择”的规定和以上公式，可以推算出不同比例尺成图对影像分辨率的要求。

在选择卫星影像分辨率时，主要考虑比例尺成图对影像分辨率的要求以及现有可获取的卫星影像产品规格。

根据商用卫星影像的分辨率，可以推荐如下分辨率选择:
- 对于1：5000～1：10 000 的基础测绘更新试验，可以选择QuickBird（0.61m）或IKONOS-2（1m）影像。

- 对于1：25 000 的基础测绘更新试验，可以选择QuickBird-2（0.61m）、IKONOS-2（1m）或SPOT-5（2.5m）影像。

- 对于1：50 000 的基础测绘更新试验，可以选择SPOT-5（2.5m）影像。

总之，在选择影像分辨率时需要综合考虑实际需要以及可用资源。

可以得出不同比例尺成图对影像分辨率的要求和商用卫星影像的分辨率信息，从而选择出最适合的影像分辨率。

1:5000、1:10000地形图航空摄影测量内业规范1.地形图的规格1.1.1 投影、坐标系统和高程基准1：5000、1：10000地形图采用高斯——克吕格投影，按3°分带。

平面坐标系统采用1980西安坐标系；高程采用1985国家高程基准。

1.1.2 地形图的分幅和编号地形图的分幅和编号按GB/T 13989执行。

在特殊情况下，如临近国境线或广阔水域地区，图幅内只有少部分陆地，并入邻幅作破图廓处理。

破图幅的图幅编号写在主图幅编号之后，中间用逗号分开。

1.1.3 地形类别地形类别按图幅范围内大部分的地面倾斜角和高差划分，规定见表1。

当高差与地面倾斜角矛盾时，以地面倾斜角为准。

表 11.1.4 基本等高距基本等高距依据地形类别划分。

规定见表2，一幅图内一般采用一种基本等高距。

当基本等高线不能示地貌特征时，应加测间曲线。

必要时可再加测助曲线。

1.1.5 高程注记密度高程注记点应选在明显地物点和地形特征点上，其密度为图上每100平方厘米内。

平地、丘陵地10～20个；山地、高山地及地形特征点稀少地区8～15个。

等高线注记图上每100平方厘米内1～3个。

2.1 地形图的精度2.1.1内业加密点和地物点对附近野外控制点的平面位置中误差以图比例尺计不得大于表3规定。

表 32.1.2规定。

表 42.2立体测图2.2.1 一般要求本条只规定各类测图仪在测图作业中共同遵守的一般要求。

2.2.2 准备工作A．按任务要求令取测图所需的资料；B．熟悉规范、图式、测区专业设计书等有关的技术规定，了解内、外业成果及接边情况，填写、转抄、安置有关数据，以及上仪器前的必要计算工作；C．测绘面积以定向点连线为准，最大不大于像片上连线外1厘米。

且离像片边缘不小于1cm （18cm*18cm像幅）或1.5cm（23cm*23cm像幅）2.2.3 测绘地物A 。

影像清晰，现势性强的像片，可采用先内判后外调的方法测绘地物。

对影像清晰、易识别的地物直接判绘在原图上。

地形图航空摄影测量内业规范This manuscript was revised by the office on December 10, 2020.1:5000、1:10000地形图航空摄影测量内业规范1.地形图的规格投影、坐标系统和高程基准1：5000、1：10000地形图采用高斯——克吕格投影，按3°分带。

平面坐标系统采用1980西安坐标系；高程采用1985国家高程基准。

地形图的分幅和编号地形图的分幅和编号按GB/T 13989执行。

在特殊情况下，如临近国境线或广阔水域地区，图幅内只有少部分陆地，并入邻幅作破图廓处理。

破图幅的图幅编号写在主图幅编号之后，中间用逗号分开。

地形类别地形类别按图幅范围内大部分的地面倾斜角和高差划分，规定见表1。

当高差与地面倾斜角矛盾时，以地面倾斜角为准。

基本等高距基本等高距依据地形类别划分。

规定见表2，一幅图内一般采用一种基本等高距。

当基本等高线不能示地貌特征时，应加测间曲线。

必要时可再加测助曲线。

高程注记点应选在明显地物点和地形特征点上，其密度为图上每100平方厘米内。

平地、丘陵地10～20个；山地、高山地及地形特征点稀少地区8～15个。

等高线注记图上每100平方厘米内1～3个。

地形图的精度内业加密点和地物点对附近野外控制点的平面位置中误差以图比例尺计不得大于表3规定。

4规定。

表 4立体测图一般要求本条只规定各类测图仪在测图作业中共同遵守的一般要求。

准备工作A．按任务要求令取测图所需的资料；B．熟悉规范、图式、测区专业设计书等有关的技术规定，了解内、外业成果及接边情况，填写、转抄、安置有关数据，以及上仪器前的必要计算工作；C．测绘面积以定向点连线为准，最大不大于像片上连线外1厘米。

且离像片边缘不小于1cm（18cm*18cm像幅）或（23cm*23cm像幅）测绘地物A 。

影像清晰，现势性强的像片，可采用先内判后外调的方法测绘地物。

对影像清晰、易识别的地物直接判绘在原图上。

附件：2005—2008年发布的测绘与地理信息标准（国标、行标和省标）测绘国家标准1∶500 1∶1 0001∶2000 地形图航空摄影规范1∶500 1∶1 000 1∶2000外业数字测图技术规程公开版地图质量评定标准国家一、二等水准测量规范基础地理信息要素分类与代码国家重力控制测量规范国家基本比例尺地图图式第1部分：1:5 001:10 00 1:20 00地形图图式国家基本比例尺地图图1:10 000地形图图式国家基本比例尺地图图式第3部分：1:25 0001:50 000 1:100 000地形图图式国家基本比例尺地图图式第4部分：1:250 0001:500 000 1:1 000 000地形图图式基础地理信息要素数据字典第1部分：1:5 00 1:1000 1:20 00基础地理信息要素数据字典基础地理信息要素数据字典第2部分：1:5 0001:10 000基础地理信息要素数据字典基础地理信息要素数据字典第3部分：1:25 000 GB/T 20258.3―2006 1:50 000 1:100 000基础地本部分规定了1:25 000、1:50 000、1:100 000基础地理信息要素数据字典的内容结构与要素的描述。

GB/T 20258.2―2006本部分规定了1:5 000、1:10 000基础地理信息要素数据字典的内容结构与要素的描述。

GB/T 20258.2―2007本部分规定了1:5 00 1:10 00 1:20 00基础地理信息要素数据字典的内容结构与要素的描述。

GB/T 6962—2005 规定了1∶500、1∶1 000、1∶2 000地形图航空摄影的技术要求、成果质量的检查方法及航摄器材和航摄成果的保管要求。

规定了采用外业数字测图的方法测绘GB/T 14912—2005 1∶500、1∶1 000、1∶2 000数字地形图的技术规程和精度要求。

GB/T 19996—2005 GB 12897—2006 GB/T 13923—2006本标准规定了公开版地图质量评定的基本要求、方法、差错分类和质量分级评定标准。

无人机航空摄影测量技术规范1范围本文件规定了无人机航空摄影测量的基本规定、航摄作业、外业测绘、内业处理与成图等内容。

本文件适用于无人机航空摄影测量。

2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。

其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T79301:5001:10001:2000地形图航空摄影测量内业规范GB/T79311:5001:10001:2000地形图航空摄影测量外业规范GB/T20257.1国家基本比例尺地图图式第1部分：1:5001:10001:2000地形图图式GB/T23236数字航空摄影测量空中三角测量规范CH/T9008.1基础地理信息数字成果1:5001:10001:2000数字线划图CH/T9008.2基础地理信息数字成果1:5001:10001:2000数字高程模型CH/T9008.3基础地理信息数字成果1:5001:10001:2000数字正射影像图3术语和定义下列术语和定义适用于本文件。

3.1无人机unmanned air vehicle(UAV)由动力驱动、机上无人驾驶、可重复使用的航空器，具有遥控、半自主、自主三种飞行控制方式3.2无人机航空摄影aerial photography of UAV以无人机为飞行平台，以影像传感器为任务设备进行的航空摄影。

4基本规定4.1航摄作业前应收集与测区有关的地形图、影像等资料和数据，了解测区的地形地貌、气候条件，进行分析研究，确定飞行区域的空域条件、设备的适应性，制定详细的项目实施方案。

4.2航摄作业前应进行测绘备案登记。

4.3航摄作业前应遵循相关空域管理规定，获得有关空域管理部门的飞行批复文件。

4.4所配置无人机的航程、飞行高度、飞行速度等性能应能满足摄影任务的要求。

4.5无人机应配置必要的航空电子设备和传感器，如全球定位系统（GPS）、惯性导航系统（INS）、航空摄影测量设备等。

地形图航空摄影规范1∶500 1∶1 000 1∶2 000 GBT 6962—20051∶500 1∶1 000 1∶2 000 地形图航空摄影规范GB/T 6962—2005ICS 07.040A 77 中华⼈民共和国国家标准GB/T 6962-2005代替 G B 6962- 19861:500 1:1 000 1:2 000地形图航空摄影规范Specification for aerial photography of 1:500sc ale t op og ra p hi c m a p s000 1:2 0002005-04-19发布2005-10-01实施中华⼈民共和国国家质量监督检验检疫总局中国国家标准化管理委员会发布cB/T 6962- 2005⽬次前⾔·························································································，························⋯⋯⼯1 范围·········，··································································· ·······························⋯⋯ 1z 规范性引⽤⽂件································································································⋯⋯ 13 航摄计划与航摄设计······································································，···················⋯⋯ 14 飞⾏质量和摄影质量··························································································⋯⋯ 55 成果质量检查···································································································⋯⋯ 76 成果整理和验收································································································⋯⋯ 87航摄器材和航摄成果的保管·················································································⋯⋯10附录A(资料性附录)航摄鉴定表···········································································⋯⋯11附录B(资料性附录) 航空摄影常⽤计算公式····························································⋯⋯ 12附录C(规范性附录) 航摄底⽚压平质量检查⽅法 (15)附录D(资料性附录) 航摄资料移交书·····································································⋯⋯ 16附录E(资料性附录) 航摄底⽚移交清单··································································⋯⋯ 17附录F(资料性附录) 航摄像⽚、像⽚索引图移交清单················································⋯⋯ 18GB/T 6962- 2005⽉U 舀本标准代替GB 6962-1986((1，500,1，1 000,1:2 000⽐例尺地形图航空摄影规范》。

航空摄影测量规范This model paper was revised by the Standardization Office on December 10, 2020航空摄影测量规范1、1:500 1:1000 1:2000比例尺地形图航空摄影规范 GB 6962--862、1:500 1:1000 1:2000地形图航空摄影测量内业规范 GB 7930--873、1:500 1:1000 1:2000地形图航空摄影测量外业规范 GB 7931--874、海图图式 GB 12317--905、航海图编绘规范 GB 12318--906、中国航海图图式 GB 12319--907、中国航海图编绘规范 GB 12320--908、海道测量规范 GB 12327--909、1:25000 1:50000 1:100000地形图航空摄影测量内业规范 GB 12340--9010、1:25000 1:50000 1:100000地形图航空摄影测量外业规范 GB 12341--9011、1:25000 1:50000 1:100000地形图图式 GB 12342--9012、1:25000 1:50000地形图编绘规范 GB 12343--9013、1:100000 地形图编绘规范 GB 12344--9014、地理格网 GB 12409--9015、远程光电测距规范 GB 12526--9016、国家一、二等水准测量规范 GB 12897--9117、国家三、四等水准测量规范 GB 12898--9118、近景摄影测量规范 GB/T12979--9119、坐标展点仪 GB/T13605--9220、国土基础信息数据分类与代码 GB/T13923--9221、1:5000 1:10000 地形图航空摄影测量外业规范 GB/T 13977--9222、国家基本比例尺地形图分幅与编号 GB/T 13989--9223、1:5000 1:10000 地形图航空摄影测量内业规范 GB/T 13990--9224、立体坐标量测仪 GB/T 13991--9225、工程摄影测量规范 GB 50167--9226、地形图用色 GB 14051--9327、短程光电测距仪GB/T 14267--9328、国家基本比例尺地形图修测规范 GB/T 14268--9329、1:5000 1:10000 地形图图式(修订) GB/T 5791--9330、工程测量规范 GB 50026--9331、影象地图制印规范 GB/T 14510--9332、地图印刷规范 GB/T 14511--9333、1:1000000地形图编绘规范及图式 GB/T 14512--9334、1:500 1:1000 1:2000地形图要素分类与代码 GB/T 14804--9335、测绘基本术语 GB/T 14911--9436、大比例尺地形图机助制图规范 GB 14912--9437、摄影测量与遥感术语 GB/T 14950--9438、精密工程测量规范 GB/T 15314--9439、地图印刷光学密度量测规范 GB/T40、1:500 1:1000 1:2000地形图图式(修订) GB/T 7929--199541、1:5000 1:10000 1:25000 1:50000 1:100000地形图要素分类与代码 GB/T42、1:5000 1:10000 1:25000 1:50000 1:100000地形图航空摄影规范 GB/T43、1:250000地形图编绘规范及图式 GB44、电子海图技术规范 GB45、1:500 1:1000 1:2000地形图航空摄影测量数字化测图规范 GB46、遥感影像平面图制作规范 GB47、航空摄影产品的注记与包装 GB/T48、比长基线测量规范 GB/T49、中、短程光电测距规范 GB/T50、1:500 1:1000 1:2000地形图平板仪测量规范 GB/T51、地图学术语 GB/T52、地理点位置的纬度、经度和高程的标准表示法 (编码所) GB/T53、1:25000 1:50000 1:100000地形图航空摄影测量数字化测图规范 GB/T54、摄影测量数字测图记录格式 GB/T55、大地测量术语 GB/T56、1:500 1:1000 1:2000地形图数字化规范 GB/T57、数字地形图产品模式 GB/T58、省级行政区域界线测绘规范 GB/T 17796—199959、地形数据库与地名数据库接口技术规程 GB/T 17797—199960、地球空间数据交换格式 GB/T 17798—199961、数字测绘产品质量要求第1部分：数字线划地形图、数字高程模型质量要求 GB/T —200062、国家三角测量规范 GB/T 17942—200063、大地天文测量规范 GB/T 17943—200064、加密重力测量规范 GB/T 17944—200065、房产测量规范第1单元房产测量规定 GB/T —200066、房产测量规范第2单元房产图图式 GB/T —200067、全球定位系统（GPS）测量规范 GB/T 18314—200168、数字地形图系列和基本要求 GB/T 18315—200169、数字测绘产品检查验收和质量评定 GB/T 18316—200170、专题地图信息分类与代码 GB/T 18317—200171、城市地理信息系统设计规范 GB/T 18578—2001。

1：500、1：1000地形图航空摄影的基本规定1：500、1：1000地形图航空摄影的基本规定航空摄影技术要求按GB7931—87《1：500、1：1000、1：2000地形图航空摄影测量外业规范》和GB7932—87《1：500、1：1000、1：2000地形图航空摄影测量内业规范》执行。

一般要求如下：1．建议采用DMC全数字航摄仪摄制真彩色的航摄数字影像。

2．航空摄影委托专业航摄公司，所用航摄器材应经检验合格。

3．航摄飞行器采用GPS定位技术，按图幅的中心线飞行。

4．1：500地形图的航摄比例尺可设定为1：2250，若采用DMC 摄影，可适当放宽，但不要超过1：4000。

5．1：1000地形图航摄比例尺可设定为1：4000，也可用1：500地形图的航摄像片。

6．像幅：23×23cm，焦距：152±3mm，若采用DMC全数字航摄仪，像幅为16.5×9.6cm，焦距为120mm。

7．飞行质量主要指标：航向重叠：一般应为60%～65%，个别最大应不大于75%，旁向重叠：一般应为30%～35%，个别最小不应小于15%。

像片倾斜角：应小于2°。

旋偏角：应小于8°。

8．摄影质量主要指标：平均密度：0.7～1.0，最佳密度：0.85最大密度：1.3～1.7，密度差：0.8～1.1灰雾度：不大于0.2像点位移：不大于0.05mm光学框标清晰、齐全。

9．其他要求：（1）全区摄影时航向超出测区范围二条基线为好。

（2）摄影者要掌握晴空无云天气标准进行摄影，保证航摄质量，注意底片不应有擦痕和脱膜现象。

（3）如出现绝对漏洞以及影响测图的云影应进行补摄。

（4）底片应按规范编号，注记摄区代号、片号。

每卷底片两端分别注记航摄日期、摄区代号、底片卷号、航摄仪号码、焦距、起止片号、总片数。

（5）成果整理时，底片应按分区或索引图装筒，每卷底片应填写登记卡片，一式两份。

一份置于筒内，一份贴在筒外，并注明筒号、起止片号。
