包装工艺学第9章

小常识：关于CAPP


制订零件工艺过程
复杂、繁琐、依靠经验、重点在管理
CAPP（Computer Aided Process Planning）
最低目标：工艺过程管理信息系统 标：代替经验丰富的工艺人员 智能生成零件的工艺过程
创成式、检索式
核心理论：成组技术＋企业基础信息的统筹管理
二、套筒类零件加工工艺


1、套筒类零件的功用及结构特点 套筒类零件是指在回转体零件中的空心薄壁 件，是机械加工中常见的一种零件，在各类机器 中应用很广，主要起支承或导向作用。由于功用 不同，其形状结构和尺寸有很大的差异，常见的 有支承回转轴的各种形式的轴承圈、轴套；夹具 上的钻套和导向套；内燃机上的气缸套和液压系 统中的液压缸、电液伺服阀的阀套等都属于套类 零件。其大致的结构形式如图9－3所示。
画出并分析一专用铣削夹具，指出定位元件、夹紧元 件和夹具体并指出它们的作用。
答：左边固定钳口是定位元件，起到定位作用， 右边的活动钳口是夹紧元件起到夹紧，作用是装夹小而规则的零件。
安装举例 机械制造工艺学中，安装指齿轮毛坯经一次定位夹紧后，在工 件没有取下来，所进行的切削加工（铣齿）内容。
3. 工位
生产类型划分
二、机械加工工艺过程
机械制造过程是机械产品从原材料开始到成品之间各相互关联的劳动过 程的总和。它包括毛坯制造、零件机械加工、热处理、机器的装配、检验、 测试和油漆包装等主要生产过程，也包括专用夹具和专用量具制造、加工设 备维修、动力供应（电力供应、压缩空气、液压动力以及蒸汽压力的供给 等）。 工艺过程是指在生产过程中，通过改变生产对象的形状、相互位置和性 质等，使其成为成品或半成品的过程。 机械产品生产工艺过程又可分为铸造、锻造、冲压、焊接、机械加工、 热处理、装配、涂装等。其中与原材料变为成品直接有关的过程，称为直接 生产过程，是生产过程的主要部分。 而与原材料变为产品间接有关的过程，如生产准备、运输、保管、机床 与工艺装备的维修等，称为辅助生产过程。

GMP（2010年修订）——第九章 生产管理
第二百一十二条 包装材料上印刷或模压的内容应当清晰，不易褪色和擦除。
第二百一十三条 包装期间，产品的中间控制检查应当至少包括下述内容： （一）包装外观； （二）包装是否完整； （三）产品和包装材料是否正确； （四）打印信息是否正确； （五）在线监控装置的功能是否正常。 样品从包装生产线取走后不应当再返还，以防止产品混淆或污染。
（十六）工艺规程 为生产特定数量的成品而制定的一个或一套文件，包括生产 处方、生产操作要求和包装操作要求，规定原辅料和包装材料的数量、工艺参数 和条件、加工说明（包括中间控制）、注意事项等内容。
GMP（2010年修订）——第十四章 附则
（十七）供应商 指物料、设备、仪器、试剂、服务等的提供方，如生 产商、经销商等。 （十八）回收 在某一特定的生产阶段，将以前生产的一批或数批符合 相应质量要求的产品的一部分或全部，加入到另一批次中的操作。 （十九）计算机化系统 用于报告或自动控制的集成系统，包括数据输 入、电子处理和信息输出。 （二十）交叉污染 不同原料、辅料及产品之间发生的相互污染。
GMP（2010年修订）——第九章 生产管理
第一百九十八条 应当定期检查防止污染和交叉污染的措施并评估其适用性 和有效性。
GMP（2010年修订）——第九章 生产管理
第三节
生产操作
第一百九十九条 生产开始前应当进行检查，确保设备和工作场所没有上批 遗留的产品、文件或与本批产品生产无关的物料，设备处于已清洁及待 用状态。检查结果应当有记录。 生产操作前，还应当核对物料或中间产品的名称、代码、批号和标识， 确保生产所用物料或中间产品正确且符合要求。 第二百条 应当进行中间控制和必要的环境监测，并予以记录。

4
一、 薄膜的预拉伸原理及工艺
拉伸薄膜是经过预拉伸或未经拉伸处理而制取 的可拉伸薄膜。根据拉伸膜所需的几项技术性 能（韧性、塑变小、应力松弛小等）来看，预 拉伸膜似乎更能满足拉伸包装的技术要求。
5
预拉膜 —→ 热定型处理 —→有光泽、光滑薄膜
单向拉伸使分子链段沿拉伸方向排列，分子间力增加，使材 料强度增加。拉伸取向原理及形成的各向异性是拉伸裹包 用膜性能的需要。因为拉伸裹包用力一般是单向的，单向 （纵）抗张强度较高、韧性大，就意味着膜有更好的弹力 （弹性、许用拉伸指标），可以裹紧货物；
预拉伸帮助分子重排，晶体变形，在外力突然作用时，使外 力与内应力能瞬时平衡而使膜更坚韧（抗戳穿强度指标）； 拉伸包装机操作使膜长度方向裹包货物时，横向撕裂强度 增加（横向抗裂缝扩展能力大），可以延缓包裹力的下降， 甚至断膜（见拉伸膜性能）。
但随着时间的推移、会出现这种现象：拉伸膜逐 渐松动，失去包裹功能，应力松弛现象是应力滞 后（蠕变是应变滞后）的具体体现。
16
应力松弛
由于分子链段的热运动，通过调整构象、位移（当单向运 动与张应力方向一致时）使原有的分子间的缠结点松开、 张应力逐渐衰减消失。在拉伸包装膜中，用应力滞留程 度来表示膜的应力松弛现象。 测试：将塑膜迅速拉伸至恒定长度、并维持足够长的 时间，则可以测得维持此恒定长度所需的张力逐渐减少， 直至全部消失。
13
2、韧性
抗戳穿强度：受尖锐物品刺孔（冲击）时，膜表面 强度韧性的大小（与膜表面分子间力、表面张力、 表观密度、厚度等因素有关）。
抗撕裂强度：薄膜包裹紧固产品时处于一种张力作 用状态，一旦受外来尖锐物品刺孔而产生裂纹后， 膜抵抗裂纹扩展的能力，尤其是膜横向（缠绕方 向为纵向，膜的幅宽方向为横向）抗裂纹扩展 （撕裂）能力将决定膜能否持续对产品实施保护 功能的工艺指标。

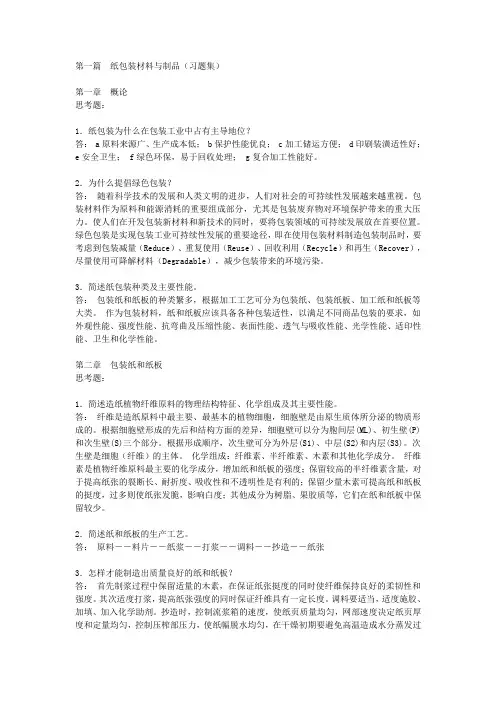

第一篇纸包装材料与制品（习题集）第一章概论思考题：1．纸包装为什么在包装工业中占有主导地位？答： a原料来源广、生产成本低； b保护性能优良； c加工储运方便； d印刷装潢适性好；e安全卫生； f绿色环保，易于回收处理； g复合加工性能好。

2．为什么提倡绿色包装？答：随着科学技术的发展和人类文明的进步，人们对社会的可持续性发展越来越重视。

包装材料作为原料和能源消耗的重要组成部分，尤其是包装废弃物对环境保护带来的重大压力。

使人们在开发包装新材料和新技术的同时，要将包装领域的可持续发展放在首要位置。

绿色包装是实现包装工业可持续性发展的重要途径，即在使用包装材料制造包装制品时，要考虑到包装减量（Reduce）、重复使用（Reuse）、回收利用（Recycle）和再生（Recover），尽量使用可降解材料（Degradable），减少包装带来的环境污染。

3．简述纸包装种类及主要性能。

答：包装纸和纸板的种类繁多，根据加工工艺可分为包装纸、包装纸板、加工纸和纸板等大类。

作为包装材料，纸和纸板应该具备各种包装适性，以满足不同商品包装的要求，如外观性能、强度性能、抗弯曲及压缩性能、表面性能、透气与吸收性能、光学性能、适印性能、卫生和化学性能。

第二章包装纸和纸板思考题：1．简述造纸植物纤维原料的物理结构特征、化学组成及其主要性能。

答：纤维是造纸原料中最主要、最基本的植物细胞，细胞壁是由原生质体所分泌的物质形成的。

根据细胞壁形成的先后和结构方面的差异，细胞壁可以分为胞间层(ML)、初生壁(P)和次生壁(S)三个部分。

根据形成顺序，次生壁可分为外层(S1)、中层(S2)和内层(S3)。

次生壁是细胞（纤维）的主体。

化学组成：纤维素、半纤维素、木素和其他化学成分。

纤维素是植物纤维原料最主要的化学成分，增加纸和纸板的强度；保留较高的半纤维素含量，对于提高纸张的裂断长、耐折度、吸收性和不透明性是有利的；保留少量木素可提高纸和纸板的挺度，过多则使纸张发脆，影响白度；其他成分为树脂、果胶质等，它们在纸和纸板中保留较少。
