桩基声测管检测过程注意事项

声测管检测施工

以下是给大家带来的关于声测管检测施工的相关内容，以供参考。

声测管可直接固定在钢筋笼内侧上，固定方式可采用焊接或绑扎，管子之间应基本上保持平行。若检测结果需对各测点混凝土的强度做出评估，则不平行度应控制在1‰以下。钢筋笼放入管子一般随钢筋笼分段安装，每段之间的接头可采用反螺纹套筒接口或套管焊接方案，若采用波纹管则可利于大一号的波纹管套接，并在套接管的两端用胶布缠绕密封。无论哪种接头方案都必须保证在较高的静水压力下不漏浆，接口内壁应保持平整，不应有焊渣、毛刺等凸出物，以免妨碍探头的自如移动，声测管的底部也应密封，安装完毕后应将上口用木塞堵住，以免浇灌混凝土时落人异物，致使孔道堵塞。

声测管施工注意事项

1.往往使用螺丝口焊接或连接钢管声测管，焊接时应注意勿将钢管烧坏，防止洞口的出现，而在浇筑混凝土的过程中渗入水泥浆体，堵塞管道；连接螺丝口时，应将麻丝紧缠在丝口处，以避免渗入水泥浆体，使管道堵塞。

2.采用平行于桩孔轴心线的方式进行第一根的安装最为适宜。

3.尽量使每根声测管平行，然后将其绑缚在基钢筋笼上，并确保其不松动。

4.从端承桩来看，我们需着重对桩底的状况进行观测，所以几根声测管尾均应放置于同一水平面，并使其达到桩底。 5.埋设声测管的过程中，最好使其等距离分布。

6.在桩顶处，桩顶混凝土面最好低于声测管约30～50cm的距离。

7.在桩基的钢筋笼上进行声测管的绑缚时，应采用缚钢板先焊接且密封声测管的两端，避免异物落入管道而造成声测管堵塞。

8.检测桩基的前一天，应使用切割机将声测管露出桩顶焊牢密封的薄钢板切割掉，注意保护好切割后的薄板，防止异物落入而发生堵塞。为顺利进行检测，可先利用测绳检查声测管再进行施工，检测项目包括是否有异物堵塞声测管及实际的桩长等。完成检查后在管中灌入清水以检测桩基质量。

第 1 页 共 2 页 桩基声测管规格

（原创版）

目录

一、桩基声测管的概述

二、桩基声测管的规格及标准

三、桩基声测管的其他用途

四、桩基声测管在工程中的应用

五、桩基声测管的注意事项

正文

一、桩基声测管的概述

桩基声测管是一种用于桥梁、隧道、涵洞等桩基工程中，进行声波透射法检测的装置。它可以将声波传送到桩基的深处，通过对反射回来的声波进行分析，了解桩基的质量和完整性。

二、桩基声测管的规格及标准

根据JT/T705-2007标准，桩基声测管应满足以下规格要求：

1.外径：φ50mm-φ250mm

2.壁厚：3mm-12mm

3.长度：根据工程需要，一般为 3m、6m、9m、12m 等

4.材质：无缝钢管、螺旋钢管

三、桩基声测管的其他用途

除了用于检测通道外，桩基声测管还可以取代一部分钢筋，作为桩基的补强材料。此外，它还可以用于测量桩基内部的温度、压力等参数。

四、桩基声测管在工程中的应用 第 2 页 共 2 页 在桩基工程中，声测管的安装和使用至关重要。承包商需要在工程开始之前与业主协商好声测管的规格、数量、安装位置等细节。在施工过程中，声测管应严格按照规定进行安装，以确保检测结果的准确性。

五、桩基声测管的注意事项

1.声测管的质量应符合相关标准要求，如 JT/T705-2007。

2.安装声测管时，应确保其垂直、牢固，并与桩基紧密连接。

3.在进行声波透射法检测时，应选择合适的声源和接收器，并确保声波传播路径的准确性。

桩基声测管数量设置及检测方法

超声波检测管数量是根据桩径及重要程度来设置：

如果单桩桩径在1m以下的，那么就要求设置2根声超声波检测管。

如果是单桩桩径在1m～2m之间，那么就需要设置3根超声波检测管。

如果是单桩桩径在2m以上的，那么根据相关要求就需要设置4根超声波检测管。

根据工程的具体情况，可以全部桩基设置，也可以部分桩基设置，一般都以相关设计要求为准。

关于超声波检测管材质，一般为钢管，连接方式一般分为钳压式、螺纹式、套筒式、法兰式等，一般设计图纸中都会对相关的型号进行标注，如果没有特别的标注，就要根据项目的具体情况，来选择合适的连接方式（不同的连接方式，其优缺点各不相同）。

在超声波检测管的安装过程中，检测管是随钢筋笼下放的，在下放钢筋笼时进行连接，在连接完成后需要灌水检查是否漏水，如果出现漏水的情况，就要马上进行解决，在最初的时候就要杜绝出现这类问题，避免后期出现检测管堵塞这种问题。待最后一节检测管安装完成，灌水检查完毕后，在检测管的顶部进行加盖封闭好。

一般情况下，超声波检测管的底端最好与钢筋笼底平齐，特别是嵌岩桩，如果桩底沉渣超标，这样的设置就将桩基沉渣超标检测出来。

一般来说，桩基检测可分为动测，声测和钻芯三种。各占比例以当地下发文件为准。

现场各种检测方法都占一定比例，以声测为主，动测为补充，声测有问题则必须钻芯。如果在检测过程中发现了问题，可以灵活调动。至于桩基的检测数量，是以相关文件规定的要求为准。

在检测过程中，如果是果嵌岩桩桩底检测出来有问题，比较麻烦。所以如果是果嵌岩就需要在检测过程中特别注意，避免后期因检测出现问题，而影响整个项目的工期。

在这里需要特别说明，有些工地需要在超声波检测管设置的过程中，在超声波检测管的底部预留几个小孔，用胶带缠起来，作为以后高压压浆的通道。但这样的一种方法是很难保证后期的注浆效果的，而且这种方法本身就存在一定的问题，如果是需要后期注浆，可以使用专门的金属注浆管。

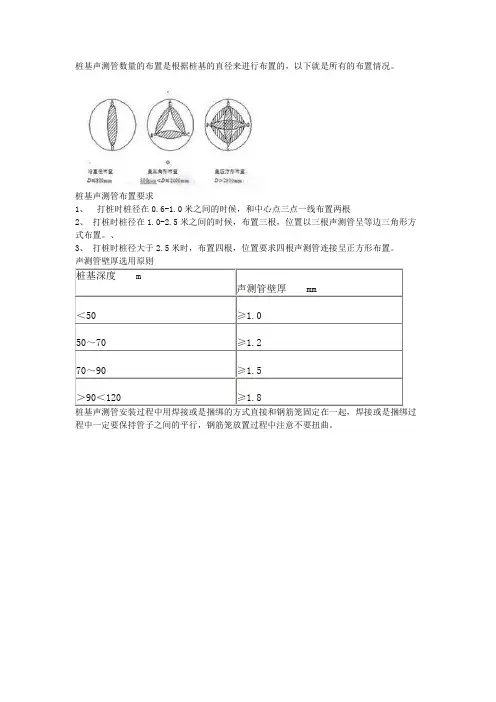

桩基声测管数量的布置是根据桩基的直径来进行布置的，以下就是所有的布置情况。

桩基声测管布置要求

1、 打桩时桩径在0.6-1.0米之间的时候，和中心点三点一线布置两根

2、 打桩时桩径在1.0-2.5米之间的时候，布置三根，位置以三根声测管呈等边三角形方式布置。、

3、 打桩时桩径大于2.5米时，布置四根，位置要求四根声测管连接呈正方形布置。

声测管壁厚选用原则

桩基深度 m

声测管壁厚 mm

＜50

≥1.0

50～70

≥1.2

70～90

≥1.5

＞90＜120

≥1.8

桩基声测管安装过程中用焊接或是捆绑的方式直接和钢筋笼固定在一起，焊接或是捆绑过程中一定要保持管子之间的平行，钢筋笼放置过程中注意不要扭曲。
