桩基声测管规格

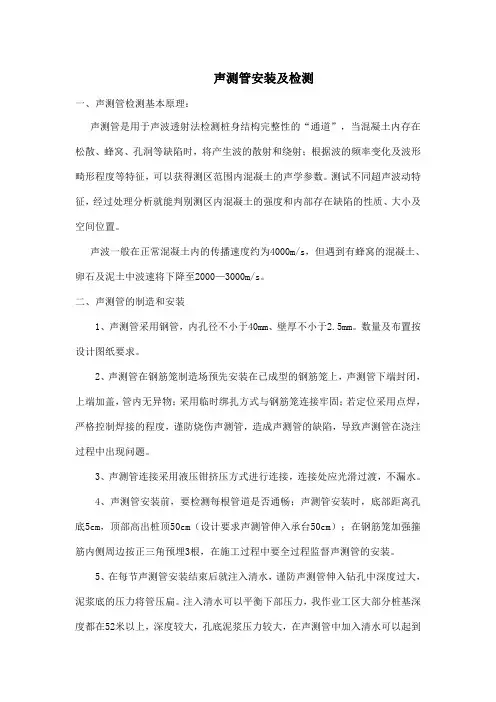

声测管安装及检测

一、声测管检测基本原理：

声测管是用于声波透射法检测桩身结构完整性的“通道”，当混凝土内存在松散、蜂窝、孔洞等缺陷时，将产生波的散射和绕射；根据波的频率变化及波形畸形程度等特征，可以获得测区范围内混凝土的声学参数。测试不同超声波动特征，经过处理分析就能判别测区内混凝土的强度和内部存在缺陷的性质、大小及空间位置。

声波一般在正常混凝土内的传播速度约为4000m/s，但遇到有蜂窝的混凝土、卵石及泥土中波速将下降至2000—3000m/s。

二、声测管的制造和安装

1、声测管采用钢管，内孔径不小于40mm、壁厚不小于2.5mm。数量及布置按设计图纸要求。

2、声测管在钢筋笼制造场预先安装在已成型的钢筋笼上，声测管下端封闭，上端加盖，管内无异物；采用临时绑扎方式与钢筋笼连接牢固；若定位采用点焊，严格控制焊接的程度，谨防烧伤声测管，造成声测管的缺陷，导致声测管在浇注过程中出现问题。

3、声测管连接采用液压钳挤压方式进行连接，连接处应光滑过渡，不漏水。

4、声测管安装前，要检测每根管道是否通畅；声测管安装时，底部距离孔底5cm，顶部高出桩顶50cm（设计要求声测管伸入承台50cm）；在钢筋笼加强箍筋内侧周边按正三角预埋3根，在施工过程中要全过程监督声测管的安装。

5、在每节声测管安装结束后就注入清水，谨防声测管伸入钻孔中深度过大，泥浆底的压力将管压扁。注入清水可以平衡下部压力，我作业工区大部分桩基深度都在52米以上，深度较大，孔底泥浆压力较大，在声测管中加入清水可以起到平衡作用。

6、安装完毕后，要用木塞封闭管口，一定要密封严密，防止泥浆、灰浆进入。

7、成桩后的声测管应垂直、相互平行，严禁发生堵塞现象。

三、结合施工图纸和设计院下发文件，对本施工段落声测管安装要求：

1、桩径小于等于1.25米，且桩长超过52米的桩基；

2、桩径大于等于1.5米的桩。

满足以上条件之一者，而且设计是摩擦桩，均需预埋3根超声波检测管。检测管沿桩身箍筋内侧等间距布设，需与桩基加强骨架筋牢固连接。

01桩基钢筋笼(声测管)技术交底

本页仅作为文档页封面，使用时可以删除

This document is for reference only-rar21year.March 山东莱阳项目部

技 术 交 底 书

工程名称：上跨青荣城际铁路公铁立交第五联 编 号：2014052101

单位工程名称 桥梁工程

分部工程名称 基础及下部构造

分项工程名称 桩基钢筋笼加工

施工单位 里 程

交底日期 2014.05.21 交底地点 桥梁施工队驻地

交底内容： 关于桥梁桩基钢筋笼制安技术交底（1/5）

一、钢筋原材料

1、要求

采用HPB235、HRB335级钢筋，其技术标准应分别符合《钢筋混凝土用钢 第1部分 热轧光圆钢筋》(GB1499.1—2008)规定和光圆钢筋和《钢筋混凝土用钢 第2部分 热轧带肋钢筋》（GB1499.2-2007）规定的带肋钢筋。钢筋直径大于或等于25mm者应采用机械连接，接头等级为Ⅰ级，接头的位置、接头百分率、接头性能等应符合《钢筋机械连接通用技术规程》（JGJ 107-2010）的规定。

2、识别标志

在钢筋取样检验以前，每批钢筋应具有易识别的标签。标签上标明制造商试验号及批号，或者其他知识该批钢筋的证明。由材料员收料时逐捆检查是否有此标识，并在每批钢筋原材料进场后及时通知试验室及时取样检验。

3、取样及试验

①、钢筋应按《金属拉伸试验方法》(GB/T228-2002)、《钢及钢产品力学性能试验取样位置及试样制备》（GB/T-2975-1998)、《金属材料弯曲试验方法》（GB/T232-1999)及《焊接接头冲击试验方法》（GB2650-89)、《焊接接头拉伸试验方法》（GB2651-89)的规定进行屈服点，抗拉强度、延伸量和冷弯试验及焊接性能试验。

②、进场后的钢筋每批（同品种、同等级、同一截面尺寸、同炉号、同厂家生产的每60t为一批）内任选两根钢筋，各截取一组试样，每组三个试件，一组试件用于拉伸试验；一组试件用于冷弯试验。若需留样或其他试验则增加取样。

jtt 705-2007混凝土灌注桩用钢薄壁声测管及使用要求

混凝土灌注桩是一种常用的地基加固技术，钢薄壁声测管是其中一个重要的组成部分。本文将就钢薄壁声测管的定义、材质要求、安装要求、使用要求等方面进行详细介绍。

一、钢薄壁声测管的定义

钢薄壁声测管是一种用于混凝土灌注桩施工中进行声波传播测试的管道。其特点是管壁薄，具有良好的声波传导性能，能够有效地测量土体的动力特性及桩的质量与成果。

二、钢薄壁声测管的材质要求

1.管材选用低合金高强度结构钢，例如Q345B钢，其材料性能稳定，抗压强度高。

2.管材的厚度要求一般为4mm-6mm，以确保管材具有足够的强度和刚度。 3.管材的直径一般为Φ48mm-Φ60mm，具体根据工程需求进行选择。

三、钢薄壁声测管的安装要求

1.在混凝土灌注桩施工过程中，钢薄壁声测管应与桩身同步灌注，确保其与桩身紧密结合。

2.声测管的安装位置应位于桩身纵向中心线上，并与桩身连接处留有一定间隙，以避免测得的声波数据受到桩身的干扰。

3.安装过程中，应定期检查声测管的连接是否牢固，防止安装中的松动或脱落。

四、钢薄壁声测管的使用要求

1.在进行混凝土灌注桩施工前，应对声测管进行清洁，并确保表面干燥，以保证传感器的灵敏度和准确性。

2.灌注桩施工过程中，应及时监测声测管传感器的工作状态，如出现故障或异常应及时停机检修。

3.桩施工完成后，应进行声测管的动态测试，以确保声测管的准确性和可靠性。 4.在使用过程中，应及时清理声测管内部的杂质和堵塞物，确保管道通畅。

5.每次使用完毕后，应将声测管妥善存放，并保持其温度适宜，防止贮存环境的腐蚀及高温等因素对声测管造成损害。

总之，钢薄壁声测管作为混凝土灌注桩施工的重要设备之一，对于桩的质量与成果具有重要的作用。因此，在使用钢薄壁声测管时，必须严格按照材质要求、安装要求和使用要求进行操作，以确保施工的准确性和稳定性。同时，在使用过程中还需进行定期的检测与维护，及时排除问题，并保证声测管的正常工作状态。这样才能充分发挥钢薄壁声测管的作用，提高混凝土灌注桩的质量和施工效率。

桩基声测管规范

桩基声测管规范是桩基工程施工过程中必须遵守的一项规范，下面将对桩基声测管规范进行详细描述。

1. 声测管的选择和布置

(1) 声测管应根据工程需要选择合适的型号和规格，并保证质量合格。

(2) 声测管的布置应根据桩基的设计要求进行，保证足够的密度和覆盖范围。

(3) 声测管的安装应垂直于地面，并且固定牢固，不得有倾斜、变形等现象。

2. 声测管的施工操作

(1) 施工前应检查声测管的连接和密封情况，确保没有漏口和破损。

(2) 声测管的安装应严格按照设计要求进行，施工人员应具备相关技术资质和经验。

(3) 声测管的安装过程中应注意保护现场环境，防止对周围设施和土壤造成损害。

(4) 安装完成后应进行验收，检查声测管的安装质量和固定情况，确保符合要求。

3. 声测管的监测和记录

(1) 声测管在桩基施工过程中应进行实时监测，记录检测数据和观测结果。

(2) 监测数据应真实可靠，记录应精确清晰，包括声测管编号、安装深度、检测时间等信息。 (3) 如发现异常情况，应及时采取措施处理，并记录相关处理措施和效果。

(4) 监测结束后，应对监测数据进行整理和归档，便于后续分析和参考。

4. 声测管的维护和保养

(1) 声测管的维护和保养应按照规定周期进行，保持声测管的良好状态和正常功能。

(2) 维护过程中应注意清洁声测管，防止污物和杂质积聚，影响监测结果的准确性。

(3) 如发现声测管有漏气、变形或其他问题，应及时更换或修复，确保其正常使用。

5. 声测管的拆除和处理

(1) 声测管在桩基施工完成后应及时拆除，拆除过程中应注意保护周围设施和土壤。

(2) 拆除后的声测管应妥善处理，不得乱丢乱倒，避免对环境造成污染。

(3) 声测管拆除后应记录拆除时间和方式，确保桩基施工过程的完整性和准确性。
