简述数字成像的原理及应用

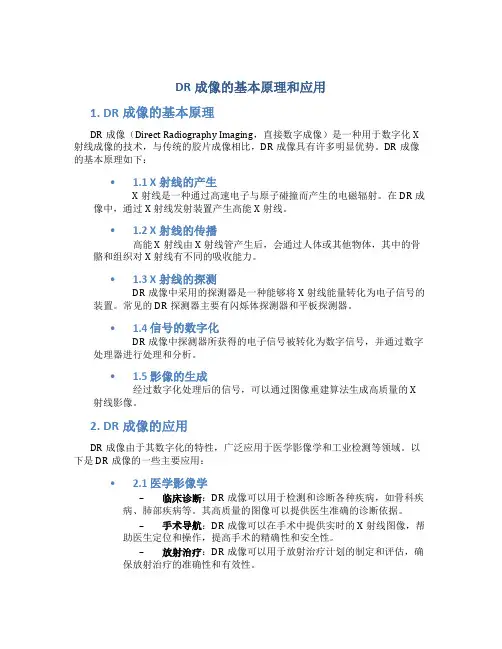

DR成像的基本原理和应用

1. DR成像的基本原理

DR成像（Direct Radiography Imaging，直接数字成像）是一种用于数字化X射线成像的技术，与传统的胶片成像相比，DR成像具有许多明显优势。DR成像的基本原理如下：

• 1.1 X射线的产生

X射线是一种通过高速电子与原子碰撞而产生的电磁辐射。在DR成像中，通过X射线发射装置产生高能X射线。

• 1.2 X射线的传播

高能X射线由X射线管产生后，会通过人体或其他物体，其中的骨骼和组织对X射线有不同的吸收能力。

• 1.3 X射线的探测

DR成像中采用的探测器是一种能够将X射线能量转化为电子信号的装置。常见的DR探测器主要有闪烁体探测器和平板探测器。

• 1.4 信号的数字化

DR成像中探测器所获得的电子信号被转化为数字信号，并通过数字处理器进行处理和分析。

• 1.5 影像的生成

经过数字化处理后的信号，可以通过图像重建算法生成高质量的X射线影像。

2. DR成像的应用

DR成像由于其数字化的特性，广泛应用于医学影像学和工业检测等领域。以下是DR成像的一些主要应用：

• 2.1 医学影像学

– 临床诊断：DR成像可以用于检测和诊断各种疾病，如骨科疾病、肺部疾病等。其高质量的图像可以提供医生准确的诊断依据。

– 手术导航：DR成像可以在手术中提供实时的X射线图像，帮助医生定位和操作，提高手术的精确性和安全性。

– 放射治疗：DR成像可以用于放射治疗计划的制定和评估，确保放射治疗的准确性和有效性。 • 2.2 工业检测

– 材料分析：DR成像可以用于材料的质量检测、缺陷分析和结构表征等方面，对材料的成分和性能进行分析。

– 焊接检测：DR成像可以帮助检测焊接接头的质量和缺陷，确定焊接的完整性和稳定性。

– 零件检测：DR成像可以用于检测零部件的尺寸、形状和结构，确保产品的质量和可靠性。

• 2.3 安全检查

龙源期刊网

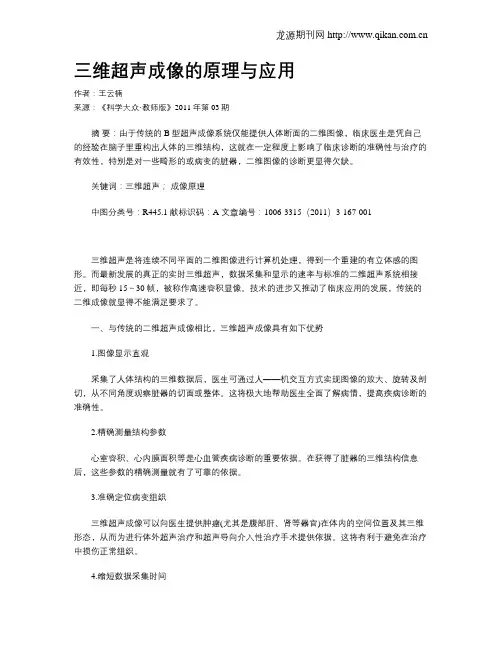

三维超声成像的原理与应用

作者：王云楠

来源：《科学大众·教师版》2011年第03期

摘 要：由于传统的B型超声成像系统仅能提供人体断面的二维图像，临床医生是凭自己的经验在脑子里重构出人体的三维结构，这就在一定程度上影响了临床诊断的准确性与治疗的有效性，特别是对一些畸形的或病变的脏器，二维图像的诊断更显得欠缺。

关键词：三维超声； 成像原理

中图分类号：R445.1 献标识码：A 文章编号：1006-3315（2011）3-167-001

三维超声是将连续不同平面的二维图像进行计算机处理，得到一个重建的有立体感的图形。而最新发展的真正的实时三维超声，数据采集和显示的速率与标准的二维超声系统相接近，即每秒15～30帧，被称作高速容积显像。技术的进步又推动了临床应用的发展，传统的二维成像就显得不能满足要求了。

一、与传统的二维超声成像相比，三维超声成像具有如下优势

1.图像显示直观

采集了人体结构的三维数据后，医生可通过人——机交互方式实现图像的放大、旋转及剖切，从不同角度观察脏器的切面或整体。这将极大地帮助医生全面了解病情，提高疾病诊断的准确性。

2.精确测量结构参数

心室容积、心内膜面积等是心血管疾病诊断的重要依据。在获得了脏器的三维结构信息后，这些参数的精确测量就有了可靠的依据。

3.准确定位病变组织

三维超声成像可以向医生提供肿瘤(尤其是腹部肝、肾等器官)在体内的空间位置及其三维形态，从而为进行体外超声治疗和超声导向介入性治疗手术提供依据。这将有利于避免在治疗中损伤正常组织。

4.缩短数据采集时间 龙源期刊网

成功的三维超声成像系统在很短时间里就可采集到足够的数据，并存入计算机。医生可以通过计算机存储的图像进行诊断，而不必要在病人身上反复用二维探头扫查。甚至在病人离开医院后，医生们还可以在一起从不同的角度观察病变的组织和脏器。

简述dr成像原理

DR成像原理

数字化射线成像技术（Digital Radiography，DR）是一种利用数字化技术对X射线进行成像的方法。它与传统的胶片成像相比，具有更高的分辨率、更快的成像速度和更广泛的应用范围。本文将详细介绍DR成像原理。

一、DR成像系统组成

DR系统由以下几部分组成：

1. X射线发生器：产生X射线束。

2. 平板探测器：接收X射线束并将其转换为电信号。

3. 数字化处理系统：将电信号转换为数字信号，并进行图像处理和存储。

二、平板探测器原理

平板探测器是DR系统中最重要的组件之一，它负责接收X射线束并将其转换为电信号。平板探测器主要由两部分组成：闪烁层和光电转换器。

1. 闪烁层

闪烁层是平板探测器中最外层的一层，它通常由碘化铯（CsI）或碘化锶（SrI2）等物质制成。当X射线束穿过闪烁层时，会激发其中的荧光材料发出光子。

2. 光电转换器

光电转换器是平板探测器中的核心部件，它负责将闪烁层中发出的光子转换为电信号。光电转换器通常由硅或氨化硅等半导体材料制成。

三、数字化处理系统原理

数字化处理系统是DR系统中最复杂的部分之一，它主要负责将平板探测器接收到的电信号转换为数字信号，并进行图像处理和存储。

1. 信号转换

当平板探测器接收到X射线束时，闪烁层会发出光子，光子经过光电转换器后被转换为电信号。这些电信号被放大、滤波和模数转换后，被送入数字化处理系统进行进一步处理。

2. 图像处理

数字化处理系统可以对图像进行多种处理，包括增强对比度、降噪和增加锐度等。这些操作可以使图像更加清晰和易于识别。

3. 存储

DR系统可以将成像结果存储在计算机或其他存储设备中。这些数据可以随时检索和查看，并且可以与其他医学影像数据进行比较和分析。

四、DR成像优势

相对于传统的胶片成像技术，DR具有以下优势：

1. 更高的分辨率：DR系统可以提供更高的空间分辨率和对比度分辨率，从而使医生能够更准确地诊断疾病。

GPS原理及应用简述

1．名词解释

全球卫星定位系统(Global Positioning System) 是一种结合卫星及通讯发展的技术,利用导航卫星进行测时和测距。全球卫星定位系统(简称GPS) 由美国从本世纪70年代开始研制,历时20余年,耗资200亿美元,于1994年全面建成。具有海陆空全方位实时三维导航与定位能力的新一代卫星导航与定位系统。经过近十年我国测绘等部门的使用表明,全球卫星定位系统以全天候、高精度、自动化、高效益等特点,成功地应用于大地测量、工程测量、航空摄影、运载工具导航和管制、地壳运动测量、工程变形测量、资源勘察、地球动力学等多种学科,取得了好的经济效益和社会效益。

2．GPS发展历程

GPS计划的实施共分三个阶段：

第一阶段为方案论证和初步设计阶段。

从1978年到1979年，由位于加利福尼亚的范登堡空军基地采用双子座火箭发射4颗试验卫星，卫星运行轨道长半轴为26560km,倾角64度。轨道高度20000km。这一阶段主要研制了地面接收机及建立地面跟踪网，结果令人满意。

第二阶段为全面研制和试验阶段。

从1979年到1984年，又陆续发射了7颗称为BLOCK I的试验卫星，研制了各种用途的接收机。实验表明，GPS定位精度远远超过设计标准，利用粗码定位，其精度就可达14米。

第三阶段为实用组网阶段。

1989年2月4日第一颗GPS工作卫星发射成功，这一阶段的卫星称为BLOCK

II 和 BLOCK IIA。此阶段宣告GPS系统进入工程建设状态。1993年底实用的GPS网即（21+3）GPS星座已经建成，今后将根据计划更换失效的卫星。

3．GPS的构成

GPS全球卫星定位系统由三部分组成：

空间部分—GPS星座(GPS星座是由24颗卫星组成的星座，其中21颗是工作卫星，3颗是备份卫星)；

地面控制部分—地面监控系统；

用户设备部分—GPS信号接收机。
