液塑限自动计算(双曲线)

液塑限试验方案液塑限测定实验方案1.试验基本原理实验采用型号为LG-100D的数显式土壤液塑限联合测定仪，该仪器主要包括圆锥（常用圆锥质量为76g，也有质量为100的，锥角为30°）、显示圆锥入土深度的显示屏和自动放锥的电磁铁3部分。

实验时用联合测定仪对3种不同含水率的试样进行放锥锥入，得到圆锥入土深度和相应试样含水率，然后，以圆锥入土深度为纵坐标，含水率为横坐标，作双对数曲线，3个点应连成一条直线，直线上锥入深度为17mm对应的含水率为液限，锥入深度为2mm时对应的含水率为塑限。

本实验适用于粒径小于0.5mm以及有机质含量不大于试样总质量5%的土样。

2.试验仪器设备（1）LG-100D数显式土壤液塑限联合测定仪；锥体质量为76g，锥角为30°，最大量程为22cm，测量时间为5秒。

（2）天平：称量2000g，最小分度值为0.01g。

（3）其他：标准筛（孔径0.5mm）、调土刀、调土皿、研钵或木棒、干燥器或烘箱、吸管、保湿器或棉纱布、凡士林、铝盒、试样杯、蒸馏水等。

3.试验操作步骤3.1制备土样（1）取土过筛。

取有代表性的天然含水率试样700g，经烘箱烘干，如试样中含有大于0.5mm的颗粒和杂物时，用研钵或木棒压碎，过0.5mm的标准筛，取筛下的试样500g。

（2）制备土膏。

将所取的试样分别放在5个调土皿中，加入适当的蒸馏水制成含水率不同的土膏，盖上棉纱布或置于保鲜袋中，静置12个小时以上。

3.2装土入杯将制备好的试样充分搅拌均匀，分层装入试样杯中，用力压密，使空气逸出。

对于较干的试样应先充分揉搓，用调土刀使其密实的填入试样杯内。

填满后刮平表面。

3.3放锥入土（1）将仪器放置在平面工作台上，调整水平螺旋脚，使水泡聚中。

（2）将仪器的电源插头插好，打开电源开关，预热5分钟。

测量前用手轻轻托起锥体至限位处，此时显示屏上的数字为随机数，测量时会自动消除。

（3）将装好式样的试样杯放在联合测定仪的升降座上，在圆锥上涂抹一薄层凡士林，这时缓缓地向逆时针方向调节降旋纽，当试杯中的土样刚接触锥尖时，接触指示灯立刻发亮，此时应停止旋动，然后按测量键。

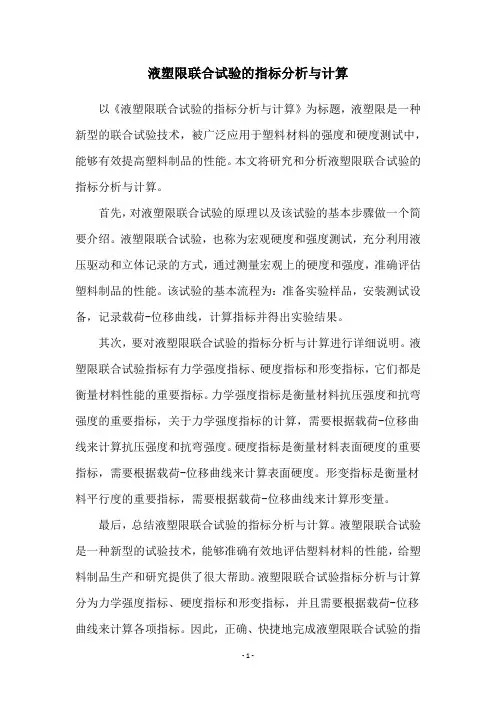

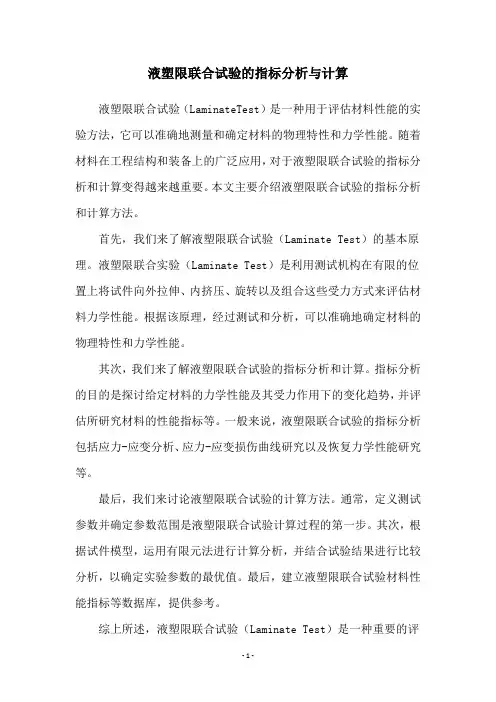

液塑限联合试验的指标分析与计算
液塑限联合试验（LaminateTest）是一种用于评估材料性能的实验方法，它可以准确地测量和确定材料的物理特性和力学性能。

随着材料在工程结构和装备上的广泛应用，对于液塑限联合试验的指标分析和计算变得越来越重要。

本文主要介绍液塑限联合试验的指标分析和计算方法。

首先，我们来了解液塑限联合试验（Laminate Test）的基本原理。

液塑限联合实验（Laminate Test）是利用测试机构在有限的位置上将试件向外拉伸、内挤压、旋转以及组合这些受力方式来评估材料力学性能。

根据该原理，经过测试和分析，可以准确地确定材料的物理特性和力学性能。

其次，我们来了解液塑限联合试验的指标分析和计算。

指标分析的目的是探讨给定材料的力学性能及其受力作用下的变化趋势，并评估所研究材料的性能指标等。

一般来说，液塑限联合试验的指标分析包括应力-应变分析、应力-应变损伤曲线研究以及恢复力学性能研究等。

最后，我们来讨论液塑限联合试验的计算方法。

通常，定义测试参数并确定参数范围是液塑限联合试验计算过程的第一步。

其次，根据试件模型，运用有限元法进行计算分析，并结合试验结果进行比较分析，以确定实验参数的最优值。

最后，建立液塑限联合试验材料性能指标等数据库，提供参考。

综上所述，液塑限联合试验（Laminate Test）是一种重要的评
估材料性能的实验方法，其有效地分析和计算液塑限联合试验指标可以发现和改善材料性能。

相应的，液塑限联合试验的指标分析和计算也越来越受到关注，并有助于研究材料的可靠性和可靠性的提升。

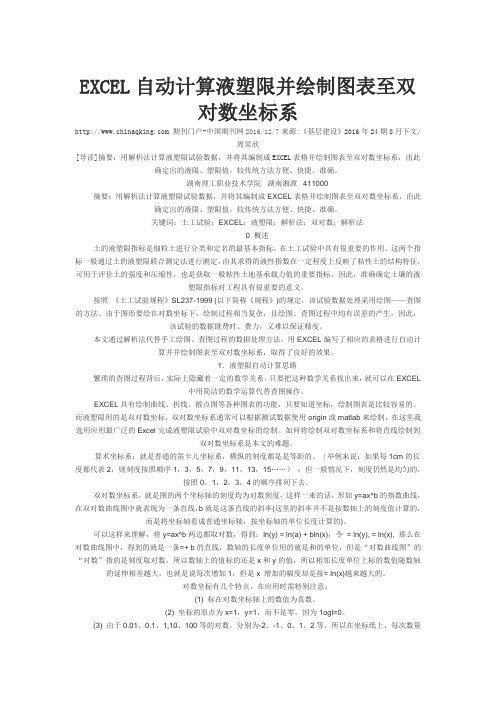

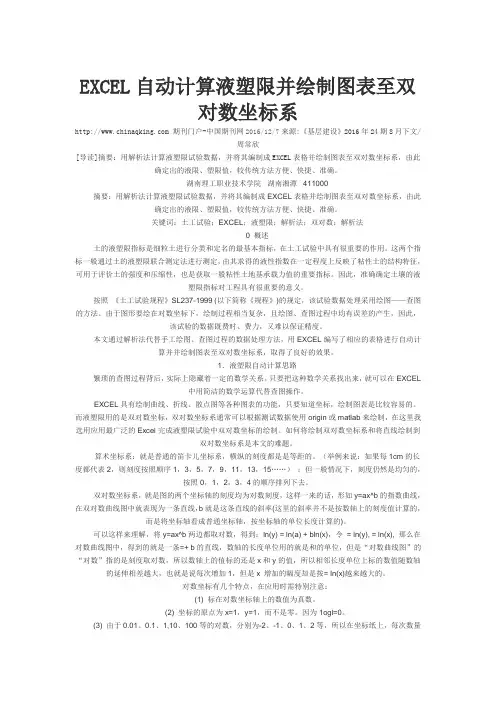

EXCEL自动计算液塑限并绘制图表至双对数坐标系 期刊门户-中国期刊网2016/12/7来源:《基层建设》2016年24期8月下文/周常欣[导读]摘要：用解析法计算液塑限试验数据，并将其编制成EXCEL表格并绘制图表至双对数坐标系，由此确定出的液限、塑限值，较传统方法方便、快捷、准确。

湖南理工职业技术学院湖南湘潭411000摘要：用解析法计算液塑限试验数据，并将其编制成EXCEL表格并绘制图表至双对数坐标系，由此确定出的液限、塑限值，较传统方法方便、快捷、准确。

关键词：土工试验；EXCEL；液塑限；解析法；双对数；解析法0 概述土的液塑限指标是细粒土进行分类和定名的最基本指标，在土工试验中具有很重要的作用。

这两个指标一般通过土的液塑限联合测定法进行测定，由其求得的液性指数在一定程度上反映了粘性土的结构特征，可用于评价土的强度和压缩性，也是获取一般粘性土地基承载力值的重要指标。

因此，准确确定土壤的液塑限指标对工程具有很重要的意义。

按照《土工试验规程》SL237-1999 (以下简称《规程》)的规定，该试验数据处理采用绘图——查图的方法。

由于图形要绘在对数坐标下，绘制过程相当复杂，且绘图、查图过程中均有误差的产生，因此，该试验的数据既费时、费力，又难以保证精度。

本文通过解析法代替手工绘图、查图过程的数据处理方法，用EXCEL编写了相应的表格进行自动计算并并绘制图表至双对数坐标系，取得了良好的效果。

1．液塑限自动计算思路繁琐的查图过程背后，实际上隐藏着一定的数学关系。

只要把这种数学关系找出来，就可以在EXCEL中用简洁的数学运算代替查图操作。

EXCEL具有绘制曲线、折线、散点图等各种图表的功能，只要知道坐标，绘制图表是比较容易的。

而液塑限用的是双对数坐标，双对数坐标系通常可以根据测试数据使用origin或matlab来绘制，在这里我选用应用最广泛的Excel完成液塑限试验中双对数坐标的绘制。

如何将绘制双对数坐标系和将直线绘制到双对数坐标系是本文的难题。

液塑限联合测定试验记录表本图坐0.832534820.341945930.983685840.431132550.055109140.87855227123456789101123.419.414.715.613.519.817.613.614.819.220.4 0.1305340.4148350.9871920.1210210.5711460.4778440.3222370.6836110.4452290.680400160.2331410711145826391215253040450.12692221.331803864.711063370.750861312.39297259 2.82703421砂土塑限入土深度粘土塑限入土深度盒号及重量含水量的范围1230.918978602辅助公式系数标准公式系数0.5766645750.680015402顺便给我讲一下如何用VBA将趋势线的公式取出来存在某一个单元格之中，想解决以上问题都需要用到什么知识，在哪里可以查到。

请指教。

图表外的好多数据都是编程序用的辅助数据，不用管他。

两点连成的线用的面的红色数据第一个注意点后面的批注第三个注意点在上面批注中102030405060708011088101809011099101901001101010101100102020101103030101:本图坐标是用双对数函数做的X 注意点在批注中101104040101419.910505010113.344.5106060101410.219.910707010113.327.044.510909010110100100101INDEX 引有EXP 返回e的n次方LN返回给定数值的自然对数LINEST 返回线性回归方程的参数POWER 返回某数的乘幂线用的是后面的红色数据。

液塑限联合测定法塑限确定方法的探讨大家好！我是《土木工程试验检测技术研究》及《细集料含泥量与含粉量的试验研究》的作者韦汉运，群共享有《土木工程试验检测技术研究》及《细集料含泥量与含粉量的试验研究》的内容简介，如有兴趣，可到群共享下载。

下面我从《土木工程试验检测技术研究》(共48篇论文)中摘录“液塑限联合测定法塑限确定方法的探讨”与大家分享，如有欠妥之处，欢迎到“工程试验交流千人群（207135730）”继续交流、探讨。

土的塑限是土物理性质的一个重要技术指标，“液限大于50%、塑性指数大于26、含水量不适宜直接压实的细粒土，不得直接作为路堤填料”（备注：摘自JTG F10—2006《公路路基施工技术规范》第4.1.2-3条），其中的塑性指数，即为土的液限与塑限之差值，因此，塑限也是决定土样是否可以用于路基填筑的一个重要因素。

现行《公路土工试验规程》(JTG E40—2007)TO118-2007“液限和塑限联合测定法”（备注：下简称“TO118-2007试验”）按如下方法确定土样的塑限：“根据本试验4.2.1求出的液限，通过76g锥入土深度h与含水率w的关系曲线（图TO118-1），查得锥入土深度为2mm时所对应的含水率即为该土样的塑限Wp”（备注：摘自TO118-2007试验第4.3.1条）、与塑限入土深度hp的关系曲线（图TO118-2），“根据本试验4.2.2求出的液限，通过WL查得hp，再由图TO118-1求出入土深度为hp时所对应的含水率，即为该土样的塑限Wp。

关系图时，须先通过简易鉴别法及筛分法把砂类土与细粒土区别开来，再按这两查hp-WL种土分别采用相应的hp-W关系曲线；对于细粒土，用双曲线确定hp值；对于砂类土，则L用多项式曲线确定hp值”（备注：摘自TO118-2007试验第4.3.2条）。

根据TO118-2007试验第4.3.1条，当采用76g锥进行液塑限试验时，在h-w图上查得固定入土深度hp=2mm时所对应的含水率，即为该土样的塑限；根据TO118-2007试验第4.3.2条，当采用100g锥进行液塑限试验时，hp值是一个变数，在h-W图上查得该变数hp值所对应的含水率，即为该土样的塑限。

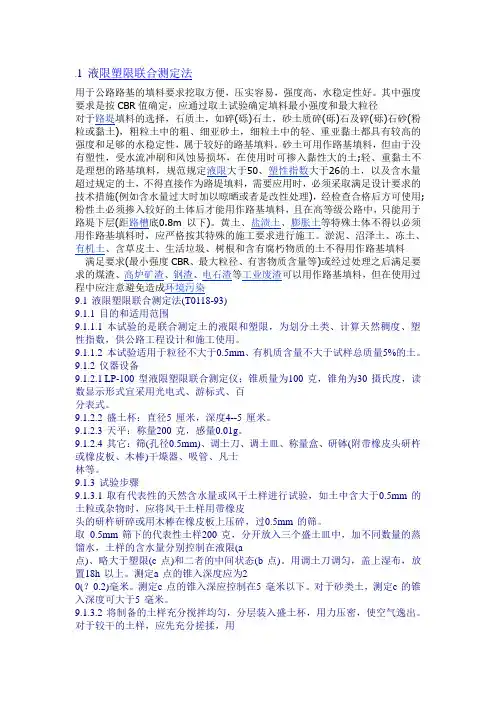

.1 液限塑限联合测定法用于公路路基的填料要求挖取方便，压实容易，强度高，水稳定性好。

其中强度要求是按CBR值确定，应通过取土试验确定填料最小强度和最大粒径对于路堤填料的选择，石质土，如碎(砾)石土，砂土质碎(砾)石及碎(砾)石砂(粉粒或黏土)，粗粒土中的粗、细亚砂土，细粒土中的轻、重亚黏土都具有较高的强度和足够的水稳定性，属于较好的路基填料。

砂土可用作路基填料，但由于没有塑性，受水流冲刷和风蚀易损坏，在使用时可掺入黏性大的土;轻、重黏土不是理想的路基填料，规范规定液限大于50、塑性指数大于26的土，以及含水量超过规定的土，不得直接作为路堤填料，需要应用时，必须采取满足设计要求的技术措施(例如含水量过大时加以晾晒或者是改性处理)，经检查合格后方可使用;粉性土必须掺入较好的土体后才能用作路基填料，且在高等级公路中，只能用于路堤下层(距路槽底0.8m以下)。

黄土、盐渍土、膨胀土等特殊土体不得以必须用作路基填料时，应严格按其特殊的施工要求进行施工。

淤泥、沼泽土、冻土、有机土、含草皮土、生活垃圾、树根和含有腐朽物质的土不得用作路基填料满足要求(最小强度CBR、最大粒径、有害物质含量等)或经过处理之后满足要求的煤渣、高炉矿渣、钢渣、电石渣等工业废渣可以用作路基填料，但在使用过程中应注意避免造成环境污染9.1 液限塑限联合测定法(T0118-93)9.1.1 目的和适用范围9.1.1.1 本试验的是联合测定土的液限和塑限，为划分土类、计算天然稠度、塑性指数，供公路工程设计和施工使用。

9.1.1.2 本试验适用于粒径不大于0.5mm、有机质含量不大于试样总质量5%的土。

9.1.2 仪器设备9.1.2.1 LP-100 型液限塑限联合测定仪；锥质量为100 克，锥角为30 摄氏度，读数显示形式宜采用光电式、游标式、百分表式。

9.1.2.2 盛土杯：直径5 厘米，深度4--5 厘米。

9.1.2.3 天平：称量200 克，感量0.01g。

T 0118-2007液限和塑限联合测定法1目的和适用范围1.1本试验的目的是联合测定土的液限和塑限，用于划分土类、计算天然稠度和塑性指数，供公路工程设计和施工使用。

1.2本试验适用于粒径不大于O. Smm、有机质含量不大于试样总质量5%的土。

2仪器设备2.1圆锥仪:锥质量为100g或76g，锥角为300，读数显示形式宜采用光电式、数码式、游标式、百分表式。

2.2盛土杯:直径SOmm，深度40一SOmmo2.3天平:称量200g，感量0.Olgo2.4其他:筛(孔径O. Smm)、调土刀、调土皿、称量盒、研钵(附带橡皮头的研柞或橡皮板、木棒)、干燥器、吸管、凡士林等。

3试验步骤3.1取有代表性的天然含水率或风干土样进行试验。

如土中含大于0.5~的土粒或杂物时，应将风干土样用带橡皮头的研柞研碎或用木棒在橡皮板上压碎，过0.5~的筛。

取0.5~筛下的代表性土样2008，分开放人三个盛土皿中，加不同数量的蒸馏水，土样的含水率分别控制在液限(a点)、略大于塑限(。

点)和二者的中间状态(b点)。

用调土刀调匀，盖上湿布，放置18h以上。

测定a点的锥人深度，对于100g锥应为20mm 10 . 2mm，对于76g锥应为17mm。

测定c点的锥人深度，对于100g锥应控制在5~以下，对于76g锥应控制在2~以下。

对于砂类土，用100g锥测定c点的锥人深度可大于5mm，用76g锥测定c点的锥人深度可大于2mmo3.2将制备的土样充分搅拌均匀，分层装人盛土杯，用力压密，使空气逸出。

对于较干的土样，应先充分搓揉，用调土刀反复压实。

试杯装满后，刮成与杯边齐平。

3.3当用游标式或百分表式液限塑限联合测定仪试验时，调平仪器，提起锥杆(此时游标或百分表读数为零)、锥头上涂少许凡士林。

3.4将装好土样的试杯放在联合测定仪的升降座上，转动升降旋钮，待锥尖与土样表面刚好接触时停止升降，扭动锥下降旋钮，同时开动秒表，经Ss时，松开旋钮，锥体停止下落，此时游标读数即为锥人深度h,o 3.5改变锥尖与土接触位置(锥尖两次锥入位置距离不小于lcm)，重复本试验3.3和3.4步骤，得锥人深度h20 hl, h:允许平行误差为O . Smm，否则，应重做。
