CTP系统及加网技术分析

陈凤娟

(辽宁对外经贸学院信息技术系辽宁大连116052)

[摘要]数字印刷是一个完全数字化的生产流程，体现了最新的计算机技术与印刷技术。数字印刷的过程是从计算机直接到印版，即直接制版(CTP)技术。直接制版技术省却了许多工艺过程，缩短了印刷周期，提高了生产的自动化程度。给印刷界带来了革命性的变革。在直接制版系统中．光栅图像处理器(RIP)是一个1F常霞要的技术，它对于提高CTP的性能有很大的影响。

[关键词]数字印刷直接制版(CTP)光栅图像处理器(RIP)加网

中图分类号：TS8文献标识码：A文章编号：1071--7597(2008)1110042--02

一、引一

随着计算机技术的发展。印刷行业中图像处理技术和网络技术等的运

用，数字印刷已经脱颖而出，在印刷行业占据了一席之地。数字印刷是一

个完全数字化的生产系统，数字流程贯穿了整个生产过程，从信息的输入

一直到印刷，甚至装订输出。数字印刷把印前、印刷和印后融为了一体。

从系统控制的角度来看。它是一个无缝的伞数字系统。而且，数字印刷的

产品种类也是多样化的，既可以是商业印刷品，也可以是出版物、商标、

卡片，甚至包装印刷品，覆盖了相当广泛的专业领域。数字印刷具备按需

生产能力，可以根据具体要求，生产制作顾客需要的信息产品。数字化工

艺流程的需要使直接制版(CTP)技术得到广泛应用。同时，CTP可处理多

种印刷方式，包括商业表格、说明书、通讯录、文件、财务、报纸、标签

和包装。除此之外，CTP还适合印刷单张纸和宣传册。它尤其适合把前端的

编辑、创作部分和后端的制作部分紧密结合的封闭式工作流程。

计算机直接制版技术(CTP)采用数字化1=作流程，直接将文字、图

像转变为数字，直接生成印版，省去了胶片这一材料、人工拼版的过程、

半自动或全自动晒版工序。本文主要介绍直接制版技术及其工作流程，并

分析其中的RIP技术以及加网技术。

=、数字印尉及其工作原理

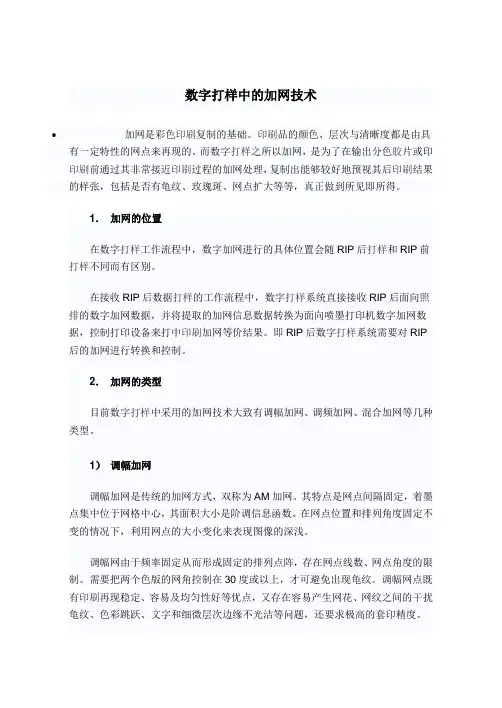

数字打样中的加网技术

 加网是彩色印刷复制的基础。印刷品的颜色、层次与清晰度都是由具有一定特性的网点来再现的。而数字打样之所以加网，是为了在输出分色胶片或印印刷前通过其非常接近印刷过程的加网处理，复制出能够较好地预视其后印刷结果的样张，包括是否有龟纹、玫瑰斑、网点扩大等等，真正做到所见即所得。

1． 加网的位置

在数字打样工作流程中，数字加网进行的具体位置会随RIP后打样和RIP前打样不同而有区别。

在接收RIP后数据打样的工作流程中，数字打样系统直接接收RIP后面向照排的数字加网数据，并将提取的加网信息数据转换为面向喷墨打印机数字加网数据，控制打印设备来打中印刷加网等价结果。即RIP后数字打样系统需要对RIP后的加网进行转换和控制。

2． 加网的类型

目前数字打样中采用的加网技术大致有调幅加网、调频加网、混合加网等几种类型。

1） 调幅加网

调幅加网是传统的加网方式，双称为AM加网。其特点是网点间隔固定，着墨点集中位于网格中心，其面积大小是阶调信息函数。在网点位置和排列角度固定不变的情况下，利用网点的大小变化来表现图像的深浅。

调幅网由于频率固定从而形成固定的排列点阵，存在网点线数、网点角度的限制。需要把两个色版的网角控制在30度或以上，才可避免出现龟纹。调幅网点既有印刷再现稳定、容易及均匀性好等优点，又存在容易产生网花、网纹之间的干扰龟纹、色彩跳跃、文字和细微层次边缘不光洁等问题，还要求极高的套印精度。 2） 调频加网

调频加网也叫FM加网，是一项继调幅中网后的全新技术。其特征是将大小相同的着墨点微粒在单位区域内进行随机发布，其中发布的疏密程度即空间发布频率是图像阶调信息的函数。调频网点大小相同，直径介地8－30微米之间，比传统网点小得多。网点分布不均匀，通过单位面积内网点疏密变化来表现图像的深浅层次。

调频加网作为一种比调幅加网出现要晚的较新技术，有许多优点。在调频加网的图像中，单位网格中只有一定数目的随机分布的元素点，整体上看不以传统的网点。元素点分布是无规律的，因此不存在网角度的问题，从根本上消除了干涉条纹和中间调层次跳跃现象，层次再现均匀美观。由于元素点很小，大大提高了图像的角象力和清晰度，用低分辨力设备可得到高分辨力调幅网的细微层次。高调处元素点重叠少，可增加图文彩度。由于没有网角的概念，套准问题不会影响颜色平衡，对设备的套印精度要求降低，提供了中档设备复制高质量的极色样品可能。此外，样图像质量的调频加网文件比调幅中网文件小，可以缩短数据后端的传输和处理时间。

20世纪印刷技术的发展过程

⽬前，⼈类进⼊多种传播媒体并存的信息时代时，科技发展不仅推动了印刷复制技术的进步，更新了印刷⼯艺，⽽且拓展了印

刷复制研究的空间。回顾近20年印刷复制技术的研究，每⼀次突破性的进展都有着深厚的技术背景，是综合应⽤和发展多学

科研究成果的结果。随着计算机技术和信息化、⽹络化技术的飞速发展，可变印刷技术及设备⽇趋完善，印刷技术的系统化、

标准化、流程化、数字化和⽹络化技术的发展⽇趋成熟。

⼀、印前系统的不同输出过程

图⽂合⼀拼版技术的发展可分为三⼤类：⼀是彩⾊电⼦整页拼版系统，⼆是简易拼版系统，三是彩⾊桌⾯出版系统（以下

简称DTP）。前两者以电⼦分⾊机为基础，主要⽤于处理图像，它们⼀般都具有逼真的彩⾊显⽰，更⾼的计算机运算速度和

处理能⼒。简易拼版系统指具有⼀般的拼版功能，如蒙版、修版功能等，⽽层次校正、彩⾊校正、像素编辑等功能，则需在⾼

档系统中才⽐较完备。在彩⾊印前处理中，电分机和彩⾊整页拼版系统⼀直占统治地位，但是他们对⽂字与彩图的混排却⽆能

为⼒。随着彩⾊印刷的普及，对印刷品的要求越来越⾼，这就需要彩⾊整页拼版系统来满⾜发展需要，DTP的优势也就显露

出来。

1、彩⾊桌⾯出版系统（DTP）

DTP (Desk-top Publishing) ⼀词出现在1985年，它实质上就是通过个⼈计算机进⾏⽂字图像综合处理的整页拼版系统。

由于桌⾯出版软件具有汉字处理功能，加上汉字PS库的建⽴，使我国具备了应⽤桌⾯出版系统的技术条件。1994年以后，桌

⾯出版技术⾸先在我国⼴告制作与设计领域推⼴应⽤，并⼴泛应⽤于报业、书刊及包装印刷业。

2、计算机直接制版（CTP）技术

CTP(Computer To Plate)是指经过计算机将图⽂直接输出到印刷版材上的⼯艺过程。传统的制版⼯艺中，印版的制作要

经过激光照排输出软⽚和⼈⼯拼、晒版两个⼯艺过程。CTP技术不⽤制作软⽚，不依靠⼿⼯制版，输出印版重复精度⾼，⽹

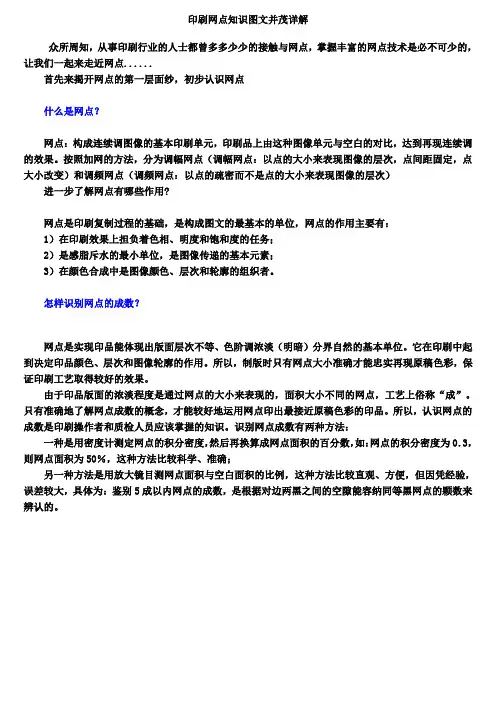

印刷网点知识图文并茂详解

众所周知，从事印刷行业的人士都曾多多少少的接触与网点，掌握丰富的网点技术是必不可少的，让我们一起来走近网点......

首先来揭开网点的第一层面纱，初步认识网点

什么是网点？

网点：构成连续调图像的基本印刷单元，印刷品上由这种图像单元与空白的对比，达到再现连续调的效果。按照加网的方法，分为调幅网点（调幅网点：以点的大小来表现图像的层次，点间距固定，点大小改变）和调频网点（调频网点：以点的疏密而不是点的大小来表现图像的层次）

进一步了解网点有哪些作用?

网点是印刷复制过程的基础，是构成图文的最基本的单位，网点的作用主要有：

1）在印刷效果上担负着色相、明度和饱和度的任务；

2）是感脂斥水的最小单位，是图像传递的基本元素；

3）在颜色合成中是图像颜色、层次和轮廓的组织者。

怎样识别网点的成数？

网点是实现印品能体现出版面层次不等、色阶调浓淡（明暗）分界自然的基本单位。它在印刷中起到决定印品颜色、层次和图像轮廓的作用。所以，制版时只有网点大小准确才能忠实再现原稿色彩，保证印刷工艺取得较好的效果。

由于印品版面的浓淡程度是通过网点的大小来表现的，面积大小不同的网点，工艺上俗称“成”。只有准确地了解网点成数的概念，才能较好地运用网点印出最接近原稿色彩的印品。所以，认识网点的成数是印刷操作者和质检人员应该掌握的知识。识别网点成数有两种方法：

一种是用密度计测定网点的积分密度，然后再换算成网点面积的百分数，如：网点的积分密度为0．3，则网点面积为50％，这种方法比较科学、准确；

另一种方法是用放大镜目测网点面积与空白面积的比例，这种方法比较直观、方便，但因凭经验，误差较大，具体为：鉴别5成以内网点的成数，是根据对边两黑之间的空隙能容纳同等黑网点的颗数来辨认的。

而5成以上网点的判别，则是以对边两白点之间能容纳多少同样大小的白点来衡量的。从网点排列规律来
