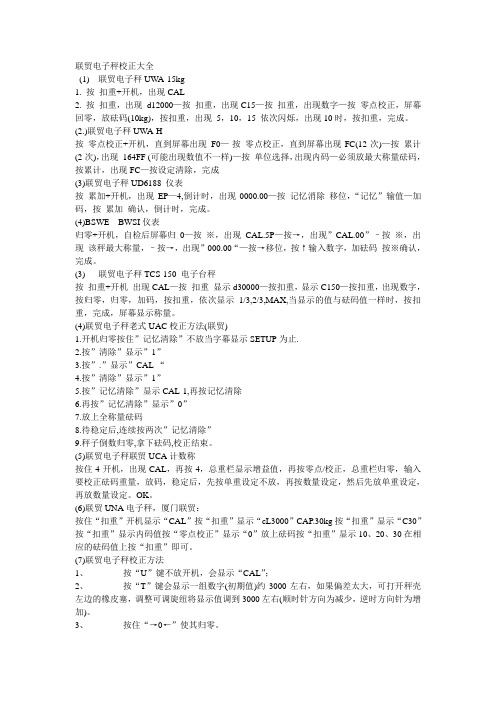

联贸电子秤校正大全(1) 联贸电子秤UW A-15kg1. 按扣重+开机,出现CAL2. 按扣重,出现d12000—按扣重,出现C15—按扣重,出现数字—按零点校正,屏幕回零,放砝码(10kg),按扣重,出现5,10,15 依次闪烁,出现10时,按扣重,完成。
(2.)联贸电子秤UWA-H按零点校正+开机,直到屏幕出现F0—-按零点校正,直到屏幕出现FC(12次)—按累计(2次),出现164FF (可能出现数值不一样)—按单位选择,出现内码—必须放最大称量砝码,按累计,出现FC—按设定清除,完成(3)联贸电子秤UD6188 仪表按累加+开机,出现EP—4,倒计时,出现0000.00—按记忆消除移位,“记忆”输值—加码,按累加确认,倒计时,完成。
(4)BSWE BWSI仪表归零+开机,自检后屏幕归0—按※,出现CAL.5P—按→,出现”CAL.00”–按※,出现该秤最大称量,–按→,出现”000.00“—按→移位,按↑输入数字,加砝码按※确认,完成。
(3) 联贸电子秤TCS-150 电子台秤按扣重+开机出现CAL—按扣重显示d30000—按扣重,显示C150—按扣重,出现数字,按归零,归零,加码,按扣重,依次显示1/3,2/3,MAX,当显示的值与砝码值一样时,按扣重,完成,屏幕显示称量。
(4)联贸电子秤老式UAC校正方法(联贸)1.开机归零按住”记忆清除”不放当字幕显示SETUP为止.2.按”清除”显示”1”3.按”.”显示”CAL-“4.按”清除”显示”1”5.按”记忆清除”显示CAL-1,再按记忆清除6.再按”记忆清除”显示”0”7.放上全称量砝码8.待稳定后,连续按两次”记忆清除”9.秤子倒数归零,拿下砝码,校正结束。
(5)联贸电子秤联贸UCA计数称按住4开机,出现CAL,再按4,总重栏显示增益值,再按零点/校正,总重栏归零,输入要校正砝码重量,放码,稳定后,先按单重设定不放,再按数量设定,然后先放单重设定,再放数量设定。

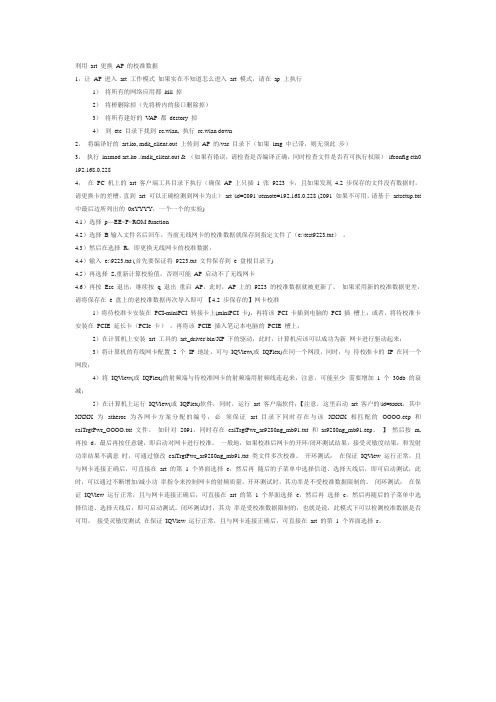

利用art 更换AP 的校准数据1,让AP 进入art 工作模式如果实在不知道怎么进入art 模式,请在ap 上执行1)将所有的网络应用都kill 掉2)将桥删除掉(先将桥内的接口删除掉)3)将所有建好的V AP 都destory 掉4)到etc 目录下找到rc.wlan, 执行rc.wlan down2,将编译好的art.ko, mdk_client.out 上传到AP 的/var 目录下(如果img 中已带,则无须此步)3,执行insmod art.ko ./mdk_client.out & (如果有错误,请检查是否编译正确,同时检查文件是否有可执行权限)ifconfig eth0 192.168.0.2284,在PC 机上的art 客户端工具目录下执行(确保AP 上只插1 张9223 卡,且如果发现4.2 步保存的文件没有数据时,请更换卡的差槽,直到art 可以正确检测到网卡为止)art \id=2091 \remote=192.168.0.228 (2091 如果不可用,请基于artsetup.txt 中最后边所列出的0xYYYY,一个一个的实验)4.1)选择p—EE<P>ROM function4.2)选择B输入文件名后回车,当前无线网卡的校准数据就保存到指定文件了(e:\test9223.txt)。
4.3)然后在选择R,即更换无线网卡的校准数据,4.4)输入e:\9223.txt (首先要保证将9223.txt 文件保存到e 盘根目录下)4.5)再选择S,重新计算校验值,否则可能AP 启动不了无线网卡4.6)再按Esc 退出,继续按q 退出重启AP,此时,AP 上的9223 的校准数据就被更新了。
如果采用新的校准数据更差,请将保存在e 盘上的老校准数据再次导入即可【4.2 步保存的】网卡校准1)将待校准卡安装在PCI-miniPCI 转接卡上(miniPCI 卡),再将该PCI 卡插到电脑的PCI 插槽上;或者,将待校准卡安装在PCIE 延长卡(PCIe 卡),再将该PCIE 插入笔记本电脑的PCIE 槽上;2)在计算机上安装art 工具的art_driver\bin\XP 下的驱动,此时,计算机应该可以成功为新网卡进行驱动起来;3)将计算机的有线网卡配置2 个IP 地址,可与IQView(或IQFlex)在同一个网段,同时,与待校准卡的IP 在同一个网段;4)将IQView(或IQFlex)的射频端与待校准网卡的射频端用射频线连起来,注意,可能至少需要增加1 个30db 的衰减;5)在计算机上运行IQView(或IQFlex)软件,同时,运行art 客户端软件;【注意,这里启动art 客户的\id=xxxx,其中XXXX 为atheros 为各网卡方案分配的编号,必须保证art 目录下同时存在与该XXXX 相匹配的OOOO.eep 和calTrgtPwr_OOOO.txt 文件。
O P T I F L E C F简易操作手册公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]两线制导波雷达(TDR )物位仪表测量液体和浆液的距离、液位、体积,也适用于粉料和固体颗粒本文件根据以下文件编辑整理,如有更改,恕不通知。
手册OPTIFLEX 2200 C/F目录本手册是为现场接线、安装调试提供便捷途径。
详细内容请阅读随机光盘操作手册!1开箱、交货范围①转换器和天线②同轴套管,标配没有!③快速安装说明(英文版)④光盘(包含所有的文件)⑤开盖工具⑥保护帽,用于转换器维修时防止传感器顶部进水。
2 安装要点天线周围300mm半径内没有影响雷达波的机械结构件或受到物料冲刷,短节高度小于直径(h<d)。
3开盖与接线开盖取下外壳与前盖(或后盖)之间的紧固组件。
用开盖工具逆时针旋转前盖(或后盖),从刻度①---刻度②。
向上提出前盖(或后盖)③3.2接线二线制4--20mA回路供电信号接线,信号地③,设备地④分体型仪表传感器与转换器接线打开转换器与传感器盖子,用一根四芯帯屏蔽导线一一对应接线。
(防爆型仪表必须配科隆原厂导线)4就地显示和键盘操作正常显示状态设置显示状态①百分百显示⑤更新数据①菜单功能描述②显示内容:液位、距离等⑥测量值和单位②设置状态③报警信息⑦设备状态③菜单编号④位号⑧键盘面板按键定义:1号键2号键3号键4号键①液位、距离、体积等切换请注意:按住4号键3秒钟,显示语言转换为英语。
再次按住该键3秒钟,显示语言会从英语转换为所设定的语言。
5 菜单操作6 仪表安装时必需设置的内容(快速设置)缆长设置(菜单)加大,可以先加的大一点,读出空罐时的距离,再在该距离的基础上重新设置罐高(菜单)(空罐时的距离+110mm)死区设置(菜单)400~500mm输出范围(菜单)选择4-20mA故障延时(菜单)设置为5min跟踪速度(菜单)根据实际进出料的速度尽量取小天线末端脉冲振幅(菜单)查看实际末端信号大小,然后在天线末端阈值(菜单)中进行修改,尽量将门槛设低。
激光平面度测量仪校准方法激光平面度测量仪校准方法,听起来是不是有点复杂?其实也没那么神秘,今天咱们就来聊聊这事儿。
你得知道激光平面度测量仪是干啥的。
简单来说,它就是用来测量某个表面是否平整的工具,特别是在工业生产中,用来检测工作台、机床床身等是不是符合平面度要求。
这事儿听起来不难,但要把仪器校准准确,那可就得花点心思了。
别看这些仪器看着高大上,操作其实挺简单的。
就像你调手机的亮度一样,都是通过一些小步骤来调整,让它精准无误。
说起校准,先别急,咱们先了解一下平面度测量仪的基本构造。
这个仪器的核心原理就是通过激光光束来“扫描”你要测量的表面,然后通过激光反射出来的结果来判断这个表面的平整度。
光束打出去,反射回来的数据经过分析,就能知道表面是不是平了。
想象一下,你把一把激光尺对着镜子,那镜子反射回来的光线就告诉你镜子到底平不平。
是不是很像魔术?好啦,既然知道了大概原理,那咱们就来聊聊如何校准。
校准前要确认一个大前提——环境得合适。
这就像你做饭之前,厨房得干净一样。
你得确保测量的地方没有太多震动,也不能有太强的空气流动。
要是风一吹,激光偏离了,你测出来的平面度就不准确了,结果就跟你做的煎蛋一样,乱七八糟。
开始校准的时候,首先要检查仪器的安装位置。
嗯,这个就像你调个电视机角度,最好把仪器放在一个稳定的位置,确保激光束能水平发射出去。
很多时候仪器自带支架,这时你就得仔细调整,别让它歪了。
这一步做好了,才有可能保证后面测量的准确性。
别急,校准还不止这一步,咱们接下来要做的就是让仪器自己“自查自纠”一番。
通常激光平面度测量仪上会有一些调节旋钮或者按钮,你得根据仪器的说明书,按部就班地进行调整。
这就像你开车时,偶尔需要调一下后视镜,虽然只是一小步,但事关重大。
调整这些设置后,仪器开始自动进行自检,看看激光束是否真正垂直。
这里有个小技巧,你可以先用一个非常平整的表面,像大理石板,来做一次测试。
把激光对准它,看看激光是否真的能准确反射回仪器。
仪器的校正标准化操作规程一、分析天平的校正:1)内部校正/调整在天平菜单上,需选择CRL.-RDJ:CRL.INT.。
自动加载卸载内置式自动校正砝码,进行内部校准。
步骤:1.天平去皮2.开始校准内置式砝码自动加载3.进行校正/调整4.内置砝码卸载2)外部校准步骤:1.天平去皮2.开始校准一旦储存了零点,提示需要校准砝码(显示屏闪烁)3.放置提示的校正砝码砝码太轻:显示负号“-”。
砝码太重,显示正号“+”。
砝码值一旦进入规定极限内,显示屏既停止闪烁。
4.进行校正/调整然后显示校准砝码5.校准砝码去除每次开机前应校正一次二、电热干燥箱的检查和较正1)放置位置标准化:称取5份5.000g 分析纯硫酸铜(CuSO4· 5H2O ,过1mm 圆孔筛,不能有结晶、块状)于称量盒中,放在温度已预热好(105—107℃)的干燥箱几何中间区域的前、后、左、右、中(如图1:A 、B 、C 、D 、E )不同的位置干燥30min (从温度升至105-107℃计时),硫酸铜的失重在21—25%烘箱为合格,该区域范围是水分测定放置的标准化区域,失重至少不低于21%最佳为25%,否则应调整范围重新检查;2)设定温度标准化:干燥箱温度设定要保证在蒸发大部分水分的同时麦芽挥发分损失控制在最小,应选择107℃内干燥4小时与3小时所得水分之差达到0.1%以内的最低温度,按以下方法实验确定: 从104℃(由于现在实验室使用的大部分干燥箱是数显温度且没有预留温度计插孔,无法检查干燥箱的准确温度,如果能用标准温度计准确检查干燥箱温度则可从105℃)开始实验,麦芽干燥4小时后检测的水分如果比干燥3小时检测的水分增加了0.1%以上,则应提高1℃;3)关键控制点烘箱干燥效果的检查、标准干燥区域与标准干燥温度的校验至少每季度要进行一次,测量时样品尽可能放在标准区域的几何正中间位置,避免放在门口或箱壁;样品烘干期间,烘箱门不得打开,烘箱内除麦芽样品外,不得同时烘其它物品;称量盒统一使用铝制盒以保证干燥效果,称量盒的取放不能直图1接用手拿,须戴上干净的线手套以防手上的汗液影响结果,称量盒每次使用前,事先应烘至恒重。
IQFLEX仪器的校准
一、概述
IQFLEX是一种专门产生和测量WLAN信号的仪器,但它是一种虚拟仪器,必须通过电脑联机操作,所以必须先安装相关软件,然后把仪器控制上了,才能对它进行校准操作。
因此本文主要介绍如何使用软件控制该种仪器,同时简略介绍校准方法。
二、检定条件
2.1 环境条件
2.1.1环境温度:20±5℃;
2.1.2相对湿度:45%~75%;
2.1.3供电电源:220V±2%,50Hz±2%;
2.1.4周围无影响仪器正常工作的机械振动和电磁干扰。
2.2 检定使用的校准设备
2.2.1数字信号源(频率范围≥6GHz,带WLAN调制。
如:E4438C)
2.2.2频谱分析仪(频率范围≥18GHz,带WLAN数字解调选件,如:E4440A)2.2.3频率计(频率范围≥6GHz,如:53152A)
三、软件安装和使用
3.1将安装程序在电脑上装好。
这里必须注意的是:安装软件里包含一个MCR
的文件夹,必须先将MCR文件夹中的MCRInstaller.msi安装好,然后再安装setup.exe,这样操作软件才可以使用。
3.2安装好的操作软件包含两个图标,分别是“IQtest Solutions
Administration Tool”和“IQdebug”,前一个是用于搜索与电脑连接在同一个网络上的仪器地址和仪器基本信息,后一个是仪器的操作界面软件。
3.3将IQFLEX通电开机,并用网线将仪器和电脑连接起来。
注意:IQFLEX有
两个开关,一个是电源旁边的上电开关,还有一个是网络端口旁边的黑色按钮。
打开电源开关以后还必须按一下这个按钮,仪器才会启动。
我们可以观察到仪器面板上的“POWER”指示灯亮了,否则是灭的。
3.4待“POWER”指示灯由红色变为黄色,则说明仪器已经完成启动程序进入工
作状态了。
这时才开始用软件对它进行控制。
3.5将电脑IP地址、网关和子网掩码等设置按下图设置。
其中,IP地址可以
在192.168.100.2~192.168.100.253之间任意选择。
不选择192.168.100.254做电脑IP地址的原因是与IQFLEX的默认IP地址重合,会影响搜索仪器。
3.6双击“IQtest Solutions Administration Tool”,电脑上出现的软件界面
窗口如上图所示。
通过这个软件,我们可以确认仪器和电脑是否真正连接起来,即仪器对电脑上的操作是否有响应。
窗口左半部用于陈列自动搜索到的与电脑连接在同一网络的IQFLEX的基本信息。
窗口右半部用于手动搜索仪器。
3.7窗口上部中央有三个小按钮,分别是“SCAN...”、“SET RANGE...”和
“CLEAR LIST”。
点击“SET RANGE...”,在弹出的小窗口上可以设置自动搜索仪器的起止IP地址。
设好以后点击“SCAN...”,电脑开始搜索。
当搜索完后,所有找到的仪器都会显示在左边的表格中。
按“CLEAR LIST”
可以消除列表信息。
也可以通过手动直接在窗口右部直接输入IP地址,然后点击“GET STATUE”,右边窗口显示出仪器的详细信息。
如下图所示。
3.8如果手动搜索没有得到仪器信息,则说明仪器未受电脑控制。
可以直接手
动搜索192.168.100.254这个仪器默认地址,加快搜索速度。
3.9确认已经控制到仪器以后,双击“IQdebug”,电脑上出现操作界面的左半
部分如下。
将黄色框中的IP地址设为待控制的仪器地址,然后点击“CONNECT”连接仪器,然后将“Operating Mode”点到“Control”模式下。
这时灰色框中数字的阴影消失,这时就可以对IQFLEX进行校准操作了。
3.10在操作框中,“VSA”表示仪器做射频接收,“VSG”表示仪器做射频发射。
IQFLEX的两个通道都具有接收和发射信号的功能。
由于WLAN信号是有固定频段的,所以IQFLEX可以接收和发射的信号频段也与这个吻合,即从2412MHz~2484MHz、4920MHz~5945MHz。
而仪器面板上也有频段标注,如果两个频段都拥有,面板上有“2.4/5GHz”的标注。
否则标注为“2.4GHz”。
四、IQFLEX校准项目和具体操作
4.1射频频率校准
4.1.1将“VSG freq”设到相应频率,“TX power”设为-10dBm,将“Generator
freq”中的频偏设为0MHz,“Sine Wave”打上勾,这时,选择的输出通道将发射出正弦波信号。
4.1.2将频率计与输出通道相连,将测得的信号频率填入附录表6.1中。
4.2输出电平校准
4.2.1控制操作同4.1.1,改变“VSG freq”和“TX power”可以输出不同频率
下不同强度的射频信号。
4.2.2将频谱分析仪和仪器输出通道相连,将测得的信号输出电平填入附录表
6.2中。
4.3谐波校准
4.3.1控制操作同4.1.1,改变“VSG freq”以输出不同频率的射频信号。
4.3.2将频谱分析仪和仪器输出通道相连,测其二次谐波和三次谐波,将测得的
数值填入附录表6.3中。
4.4I/Q调制输出校准
4.4.1控制操作同4.1.1,但“Sine Wave”不打勾。
然后从操作窗口的子菜单“WAVE”
中选择调制信号输出。
如下图所示。
4.4.2频谱分析仪选择“WLAN”数字调制功能,中心频率设成和IQFLEX的一样。
将解调出的数值填入附录表6.4中。
4.5电平测量校准
4.5.1关闭“VSG”信号输出,打开“VSA”输入测量。
“VSA freq”设成和信号
源输入频率一样。
“Amplitude”设成比信号源输入信号电平值略高一些。
4.5.2打开信号源发射信号给IQFLEX的输入通道,然后点击“ADC Run”中的“1ms”
做为扫描时间,将窗口中显示的峰值电平填入附录表6.5中。
五、校准结果处理和校准周期
5.1 经校准合格的IQFLEX应出具校准证书,校准不合格者应出具校准结果通知
书,并注明不合格项目。
仪器指标要求参看仪器说明书。
5.2 校准周期为一年,必要时可随时送检。
六、附录。
