建筑电气施工技术流程

电气主要施工程序及施工方法

⑴工艺流程

施工准备 →基础接地装置 →预埋穿线管、盒、洞 →避雷带敷设 →墙内预埋管、箱、盒 →明配管 →桥架安装 →清管穿线及导线连接、封端 →配电箱（柜）安装 →电缆敷设及封端 →各项系统、设备及接地装置调试 →交工验收

⑵电气暗配管

① 按图纸设计确定灯具、插座、开关、配电箱、烟感、温感、设备等位置，确定管路敷设的路径，配合土建预埋线管，接线盒及预埋件。

② 敷管前做好事先的选管、锯管和弯管准备工作。选管按图纸设计管材、管径、管路敷设取最近距离，弯头少，对于管子全长超过30M，无弯头；管子全长20M，一个弯头；全长超过12M，两个弯头；全长超过8M，三个弯头的管径增大一级或加设接线盒，弯头半径不小于管子直径的六倍，弯扁度小于0.1倍管直径。

③ 管口要去除毛刺，保持光滑，发现线管有砂眼、裂缝和塌陷等缺陷的锯除，管子的固定，用铁丝在现场浇混凝土前，将管子绑扎在钢筋上。

④ 管子的连接，电线管采用丝接，并加装跨接线，小于φ25的加装铜芯软线2.5平方毫米；钢管采用加管箍焊接，小于φ25的加焊φ6圆钢，φ32的用φ8圆钢，φ40～50的用φ10圆钢，并与接地装置构成电气通路。 ⑤ 钢管、配电箱连接地线均焊专用的接地螺栓，管路敷设于板筋上，避免三重叠，钢管、电线管一律内防腐，钢管进入灯头盒，开关盒，接线盒及配电箱时，管口露出箱（盒）应小于5mm，大于3mm。

⑥ 预埋管是主体施工阶段电气安装工程施工的主要内容，是保证下道工序顺利进行的关键工序，故必须注意。应该详细熟悉图纸，严防漏配现象发生，严禁事后在墙上、楼板上剔槽打洞，砖墙内配管应随土建砌墙时跟进，随砌随埋，尽量不要在墙上剔槽，严禁横向剔槽。

⑦ 开关盒、灯头插座盒等预埋盒应固定牢固，位置和标高准确，用软制材料密封，防止堵塞、损坏。浇注混凝土时，派专人看护，如发现问题立即处理。

管连接时管箍内不得留有空隙，接口处要置于管箍中间，管路在

第1篇

一、工程概况

本工程位于我国某城市，占地面积约10000平方米，总建筑面积约20000平方米。该工程为新建住宅小区，包括住宅楼、商业楼、地下车库等配套设施。本工程电气施工主要包括强电、弱电两部分。

二、施工组织设计

1. 施工组织机构

成立电气施工项目部，下设施工管理部、技术部、物资部、质量安全管理部等部门，负责电气施工的全面管理工作。

2. 施工进度计划

根据工程进度要求，制定电气施工进度计划，确保电气工程按时完成。

3. 施工资源配置

根据工程规模和施工要求，合理配置施工人员、施工设备、施工材料等资源。

4. 施工质量控制

严格执行国家相关标准和规范，加强施工过程中的质量控制，确保工程质量。

三、施工工艺

1. 强电施工

（1）施工准备

1）施工图纸审查：对施工图纸进行仔细审查，确保图纸准确无误。

2）材料设备准备：根据施工图纸要求，准备所需材料、设备，确保材料、设备质量。

3）施工方案编制：根据施工图纸和现场实际情况，编制施工方案。

（2）施工工艺

1）电缆敷设：电缆敷设前，对电缆进行外观检查，确保电缆质量。电缆敷设时，遵循“横平竖直、整齐美观”的原则，采用桥架、槽道等敷设方式。 2）配电箱安装：配电箱安装前，检查配电箱质量，确保配电箱符合要求。配电箱安装时，确保配电箱水平、垂直，接线正确。

3）配电线路施工：配电线路施工前，检查线路材料质量，确保线路材料符合要求。配电线路施工时，遵循“先布线后穿管”的原则，确保线路质量。

4）接地施工：接地施工前，检查接地材料质量，确保接地材料符合要求。接地施工时，遵循“一点接地，多点连接”的原则，确保接地效果。

2. 弱电施工

（1）施工准备

1）施工图纸审查：对施工图纸进行仔细审查，确保图纸准确无误。

2）材料设备准备：根据施工图纸要求，准备所需材料、设备，确保材料、设备质量。

3）施工方案编制：根据施工图纸和现场实际情况，编制施工方案。

（2）施工工艺

简论建筑电气施工技术

【摘 要】随着科技的创新及电子产业的兴盛,建筑行业的发展趋势越来越向着安全、节能、高效、规范的模式逐步强化,不断深化的行业需求对建筑电气的设计环节特别是施工环节提出了更高的要求,防雷、防电脉冲等施工措施逐步确立。如何能在电气的施工前期做好充分的准备,协调建筑电气设计与相关专业、特别是建筑结构专业的合理结合,使建筑施工充分的本着合理、科学、安全的原则全面开展成为本文研究的主题。

【关键词】建筑电气；设计；施工

建筑电气行业随着系统技术的发展与创新其设计理念、施工理念发生了根本的变革,节能思想、安全思想、防雷、防电脉冲思想指导着建筑行业的设计与施工,成为一体化系统构建的主要依据。建筑电气由强电和弱电两部分组成。其中强电部分主要包括变配电系统、电力及照明系统、防雷接地系统等。防雷接地系统由防雷电波侵入、防雷电感应、接地、等电位联结及局部、辅助等电位联结组成,针对该系统施工环节中安全性、合理性的实际相关问题笔者将在文中第三部分做详细介绍。

1 电气施工前期的准备

1.1 严格控制电气施工设计委托书的质量

设计委托书是否详尽、条款是否明确、表达是否清晰直接关系到整个建筑施工环节的建设质量及建设流程,因此,设计委托书必须应包括电气标准的章节,从而以最明确的规范体系体现出建设单

位对拟建工程各项电气建设指标、使用规范的具体要求,为电气施工图提供有力的设计依据。具体内容应体现施工对电气的要求规范、对电气功能的诉诸,对各项技术指标的确定,对主要设备情况的明确、施工中对提供电源位置的要求及设计方式、对其他辅助相关专业及其他建筑电气连接的要求、规定及使用性质说明、对工作管理、质量控制、施工进度、时间安排的掌握以及对供配电系统的级别控制、设备用电系数规范等。同时电气施工设计委托书还应对保障系统设备中起重要作用的参数进行详细的说明,例如,如不告知可燃气体报警器中气体元素的名称,就无法根据元素的化学性质、比重参数进行合理的探测与分析,探测器的选择都无法确定,更谈不上探测器高度位置的设计与安装了。

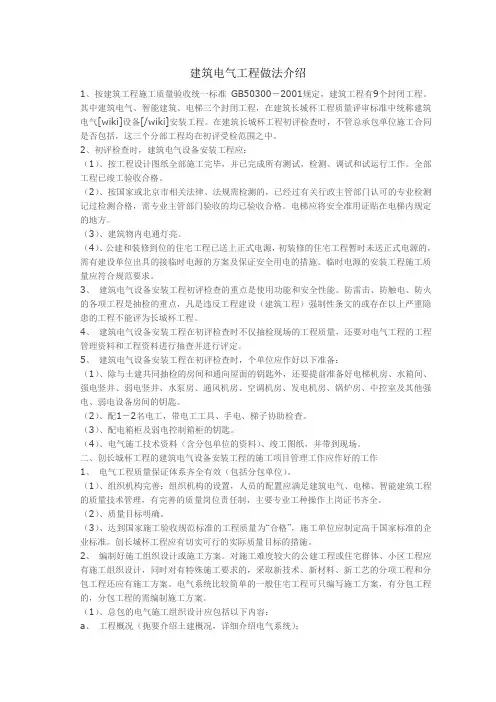

建筑电气工程做法介绍

1、按建筑工程施工质量验收统一标准GB50300－2001规定，建筑工程有9个封闭工程。其中建筑电气、智能建筑、电梯三个封闭工程，在建筑长城杯工程质量评审标准中统称建筑电气[wiki]设备[/wiki]安装工程。在建筑长城杯工程初评检查时，不管总承包单位施工合同是否包括，这三个分部工程均在初评受检范围之中。

2、初评检查时，建筑电气设备安装工程应：

（1）、按工程设计图纸全部施工完毕，并已完成所有测试，检测、调试和试运行工作。全部工程已竣工验收合格。

（2）、按国家或北京市相关法律、法规需检测的，已经过有关行政主管部门认可的专业检测记过检测合格，需专业主管部门验收的均已验收合格。电梯应将安全准用证贴在电梯内规定的地方。

（3）、建筑物内电通灯亮。

（4）、公建和装修到位的住宅工程已送上正式电源，初装修的住宅工程暂时未送正式电源的，需有建设单位出具的接临时电源的方案及保证安全用电的措施。临时电源的安装工程施工质量应符合规范要求。

3、 建筑电气设备安装工程初评检查的重点是使用功能和安全性能。防雷击、防触电、防火的各项工程是抽检的重点，凡是违反工程建设（建筑工程）强制性条文的或存在以上严重隐患的工程不能评为长城杯工程。

4、 建筑电气设备安装工程在初评检查时不仅抽检现场的工程质量，还要对电气工程的工程管理资料和工程资料进行抽查并进行评定。

5、 建筑电气设备安装工程在初评检查时，个单位应作好以下准备：

（1）、除与土建共同抽检的房间和通向屋面的钥匙外，还要提前准备好电梯机房、水箱间、强电竖井、弱电竖井、水泵房、通风机房、空调机房、发电机房、锅炉房、中控室及其他强电、弱电设备房间的钥匙。

（2）、配1－2名电工，带电工工具、手电、梯子协助检查。

（3）、配电箱柜及弱电控制箱柜的钥匙。

（4）、电气施工技术资料（含分包单位的资料）、竣工图纸，并带到现场。

二、创长城杯工程的建筑电气设备安装工程的施工项目管理工作应作好的工作
