建筑电气设备施工及安装流程

1 电气设备安装施工方案

一、承包方职责

我方负责高低压开关柜、主变、站变等一次设备的现场卸货、转运、保管、检查、验收、安装、调整、试验、启动、试运行及竣工验收、直至移交业主前的维护管理等全部工作；全部二次各系统盘柜及设备的卸货、转运、保管、安装、调试、启动、试运行并参加设备的检查和验收，直至移交业主前的维护管理等全部工作；动力电缆、控制及信号电缆、通信电缆、光缆、电线的采购、敷设和安装；电缆桥架、支架及电气管道用固定件的采购、制作、安装，所有电气设备、电气管道及其他埋设件采购、制作、安装；照明、动力配电箱、管线及灯具的采购、转运、保管、检查、验收、安装、调试、启动、试运行及工程竣工验收；防雷接地系统材料及全部固定件的采购、安装，接地装置工频特性参数的测量等。

二、设备的装卸、保管及验收

（1）设备的装卸

对要求高、易损物品的搬运，事先编制搬运作业指导书，由技术部门对作业人员进行技术交底，使他们掌握正确的搬运方法。

按已确定的搬运方法谨慎搬运，以免损伤物资、设备或发生安全事故，产品标识在搬运过程中予以保护，防止丢失或擦掉。开关柜由室外及进入室内用吊车转运，室内短距离用液压托盘搬运车搬运到位。从而保证搬运时开关柜不会有强烈的碰击、振动，并保证设备倾斜角度不会过大，而且不会破坏地坪面。

物资材料的入库验收、保管和发放有专人负责，库存物资有标识，不同状态产品分开存放，做到贮存记录准确、完整，帐、卡、物相符。

对贮存产品进行监控，采取必要的控制手段。如定期检验、对在库产品实行先入先出原则，定期倒库等。库房达到通风、防潮、清洁、采光状况好等条件，防止产品在使用或交付前受到损坏或变质。

产品出库时输出库验证、只有经验证合格的物资才能放行使用。对已损坏的物品按相关规定要求及时处理，防止误用。

（2）电气设备的保管

检查后根据各设备要求妥善防护，达到防潮、防尘、防盗、防碰撞等要求，确保设备自身质量及性能。大型电气设备开箱验收后直接进入安装位置的建筑物内；小型 2 电气设备如控制箱、灯具等存放在适合的仓库内；电缆、电缆管等进场后可分类堆放在室外场地上，并用油布遮盖，所有设备、材料进场后的存放均整齐，设有明显的标志牌。

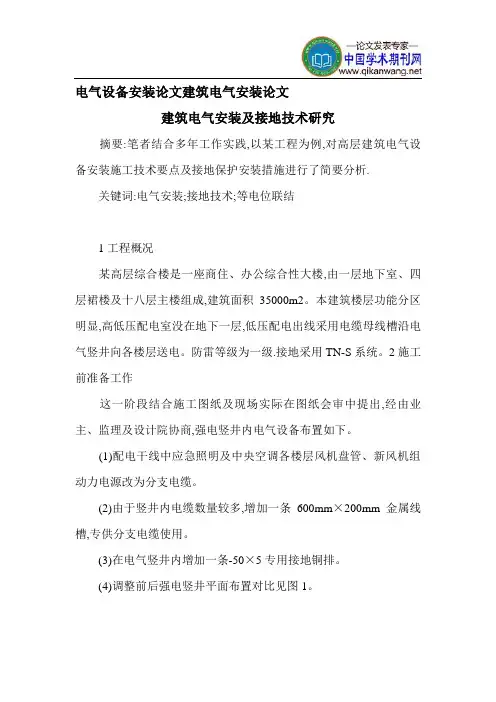

电气设备安装论文建筑电气安装论文

建筑电气安装及接地技术研究

摘要:笔者结合多年工作实践,以某工程为例,对高层建筑电气设备安装施工技术要点及接地保护安装措施进行了简要分析.

关键词:电气安装;接地技术;等电位联结

1工程概况

某高层综合楼是一座商住、办公综合性大楼,由一层地下室、四层裙楼及十八层主楼组成,建筑面积35000m2。本建筑楼层功能分区明显,高低压配电室没在地下一层,低压配电出线采用电缆母线槽沿电气竖井向各楼层送电。防雷等级为一级.接地采用TN-S系统。2施工前准备工作

这一阶段结合施工图纸及现场实际在图纸会审中提出,经由业主、监理及设计院协商,强电竖井内电气设备布置如下。

(1)配电干线中应急照明及中央空调各楼层风机盘管、新风机组动力电源改为分支电缆。

(2)由于竖井内电缆数量较多,增加一条600mm×200mm金属线槽,专供分支电缆使用。

(3)在电气竖井内增加一条-50×5专用接地铜排。

(4)调整前后强电竖井平面布置对比见图1。

(4)调整前后强电竖井平面布置。

3楼层板面电气安装施工

(1)孔洞预留当板面预埋时,首先立进行图上模拟作业,等比例安排电气设备在电气竖井内的相应位置,如发现尺寸不符.电气设备位置冲突等,应及时调整,以便后期电气竖井内电气设备正确安装。根据以上原则板面预埋作业时,600×200的桥架预留800×300的孔洞。1000×200的桥架预留1200×300的孔洞,1000A母线槽及-50×5接地铜排预留500×300的孔祠。

预埋时应统一参照点及时复核上一层电气竖井内所预留孔洞应与下一层电气竖井内的预留孔洞约坐标一致,减少偏差产生。

(2)电气管路预埋考虑到电气竖井内配电箱为明装,公共照明电源回路电管预埋至电气竖井时应根据配电箱位置预埋,管道应排列摊齐以方便下道工序施工,保证管路与配电箱正确连接,提高连接质量与观感标准。

电气设备安装工程的施工步骤梳理

电气设备安装工程是指在建筑、工业设施等场所，将各种电气设备进行安装、接线、调试等工作，确保设备正常运行和电力供应的工程。在进行电气设备安装工程时，需要按照一定的步骤进行，以确保施工质量和安全性。本文将梳理电气设备安装工程的施工步骤。

1. 规划和准备阶段

电气设备安装工程开始前，首先需要进行规划和准备工作。这包括与建设单位进行沟通，了解工程需求和要求；进行现场勘测，确定设备安装位置和布局；准备必要的工程设计图纸和文件等。

2. 施工准备阶段

在规划和准备阶段完成后，接下来需要进行施工准备工作。这包括准备所需的施工人员、工具、材料和设备等；组织施工人员进行必要的培训和安全教育；制定详细的施工计划和工序安排，确保施工进度和质量。

3. 环境准备阶段

在施工准备完成后，需要进行环境准备工作。首先，需要清理施工现场，确保施工区域整洁；进行必要的施工隔离和封闭，确保施工安全；检查电源供应情况，确保施工期间的电力供应稳定可靠。

4. 基础设施施工阶段 在环境准备完成后，可以开始进行基础设施的施工工作。这包括进行电缆沟槽的开挖和敷设；进行电线管道的布置和连接；安装设备接地系统等。在进行基础设施施工时，需要确保施工质量和安全性，使用合适的工具和设备，并按照相关规范进行操作。

5. 设备安装和接线阶段

基础设施施工完成后，可以进行设备的安装和接线工作。这涉及到安装各种电气设备，如断路器、电容器、开关等；进行设备的接线和连接，确保正常工作。在进行设备安装和接线时，需要按照设备的安装说明和电气图纸进行操作，确保接线正确、可靠。

6. 调试和测试阶段

设备安装和接线完成后，需要进行调试和测试工作。这包括对设备进行功能测试，确保各项功能正常；进行运行试验，验证设备的性能和可靠性；进行安全检查，确保设备符合相关安全标准和规范。在进行调试和测试时，需要严格按照相关流程和测试要求进行操作。

7. 完工和验收阶段

电气工程安装技术流程步骤介绍

电气工程安装技术流程是指在建筑物或机械设备中进行电气设备的安装与调试，保证电气系统正常运行的一系列步骤。这个过程通常包括项目准备、设备选型、材料采购、工程施工、设备调试等环节。下面将详细介绍电气工程安装技术流程的各个步骤。

1. 项目准备

在开始进行电气工程安装之前，首先需要进行项目准备。项目准备包括与客户的初步沟通和要求明确，提前了解项目的需求，包括电气设备、电力负荷、用电环境等方面。并确定项目的施工时间、预算、工作计划等。

2. 设备选型

根据项目需求，在项目准备阶段，需要进行电气设备的选型。根据客户的要求和技术规范，选择符合标准的电气设备，并确保设备的性能和质量可靠。考虑因素包括功率、电压、电流容量、防护等级等。

3. 材料采购

根据项目计划和设备选型，进行电气材料的采购。材料采购包括电缆、开关、插座、保护装置、电缆桥架等各种线路和元件所需的材料。采购过程中要严格遵守相关法律法规和质量标准，确保采购到符合标准的材料。

4. 工程施工 工程施工是整个电气工程安装技术流程中最重要的环节之一。在施工过程中，需要按照设计图纸和施工方案，进行电气设备的安装、布线、接线等工作。同时，还需根据施工现场的实际情况进行调整，并严格遵守相关安全操作规程和施工标准。

电气设备安装一般包括以下步骤：

4.1 布线：根据设计要求和电气负荷，合理进行电源线路、控制线路和信号线路等的布放，确保各个设备之间的互连。

4.2 安装：根据施工方案，将选购的电气设备进行安装，包括开关、插座、主配电板、分配电箱等。

4.3 接线：根据电气图纸，按照设备之间及设备与电源之间的连接要求进行接线，确保电气设备之间的正常通电和电路的可控。

4.4 界面处理：根据实际情况，对电源线路、控制线路等进行合理的分段和标记，以便后期的维护和管理。

5. 设备调试

工程施工完成后，需要进行设备调试。设备调试包括对电源系统、控制系统、信号系统等进行测试，确保设备连接正确、电气性能稳定、运行正常。在调试过程中，需要使用专业设备和仪器进行检测，并修复和调整发现的问题，保证电气系统的质量和可靠性。
