电气施工流程

电气设备检修流程

1、工作前必须做好充分的组织工作，交待安全措施及注意事项，并明确分工。

2、电气操作人员应思想集中，电器线路在未经测电笔确定无电前，应一律视为“有电”，不可用手触摸，应认为有电操作。

3、电气设备及线路的检修工作，遇特殊情况需要带电作业时，应经领导同意，做好安全措施，有专人监护方可进行。

4、在作业旁边有裸露的带电体，必须采取安全措施，方能进行作业。

5、对电气设备或线路进行停电检修时，必须指定具体负责人，严格按电气设备检修工作制度进行。

6、对电气设备或线路停电检修时：

6.1、断开有关的电源开关；

6.2验明工作部分确无电压，对电缆、电容器组，高压电气设备及线路，停电后须先放电；

6.3在有关的开关手柄上挂上警示牌；

6.4根据具体情况是否需要设三相短路接地线，方可进行工作。

6.5工作结束后，必须全部工作人员撤离工作地段，拆除警告牌，所有材料、工具、仪表等随之撤离，原有防护装置随时安装好。

7、对电气设备或线路的停送电操作必须遵循下面的基本原则：停电时先断开能带负荷拉合的断路器（如接触器、空气断路器等），后断开闸刀（如刀开关、隔离开关）；送电时则先合刀闸，后合断路器。

8、高空作业时必须先检查所用工具是否完好，高空作业传递工具、材料严禁抛掷。使用梯子时，梯子脚处应有专人监护。

9、夜间或雷雨天禁止露天登高作业，特殊情况必须有妥善的安全措施。

10、新安装的电器设备、金属外壳及金属配线管，必须做好接地、接零保护。设备及线路绝缘水平应达到有关规定的标准。

11、若发生人身或设备事故，就立即停止工作，先抢救伤者，并保护现场，及时报告领导处理。

12、发生火警时，应立即切断电源，用干式灭火器扑救，严禁用水扑救。

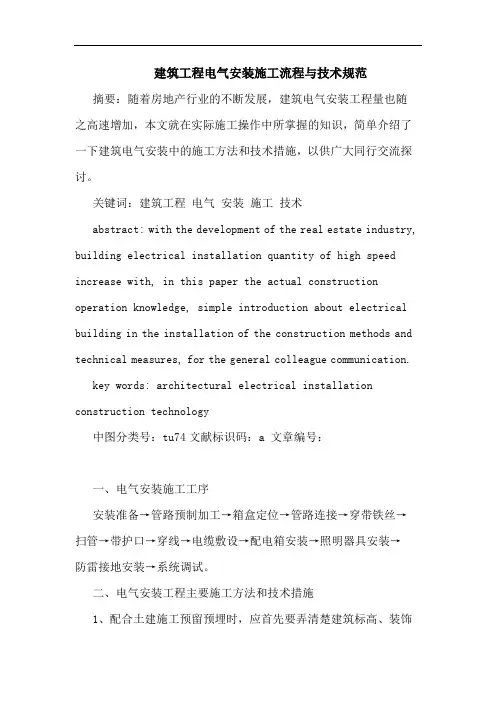

建筑工程电气安装施工流程与技术规范

摘要：随着房地产行业的不断发展，建筑电气安装工程量也随之高速增加，本文就在实际施工操作中所掌握的知识，简单介绍了一下建筑电气安装中的施工方法和技术措施，以供广大同行交流探讨。

关键词：建筑工程 电气 安装 施工 技术

abstract: with the development of the real estate industry,

building electrical installation quantity of high speed

increase with, in this paper the actual construction

operation knowledge, simple introduction about electrical

building in the installation of the construction methods and

technical measures, for the general colleague communication.

key words: architectural electrical installation

construction technology

中图分类号：tu74文献标识码：a 文章编号：

一、电气安装施工工序

安装准备→管路预制加工→箱盒定位→管路连接→穿带铁丝→扫管→带护口→穿线→电缆敷设→配电箱安装→照明器具安装→防雷接地安装→系统调试。

二、电气安装工程主要施工方法和技术措施

1、配合土建施工预留预埋时，应首先要弄清楚建筑标高、装饰

材料及抹灰装饰厚度，以此来调整预留预埋的高度和深度。混凝土内暗敷线管应沿最近的线路敷设，并应减少弯曲。埋入建筑物、构筑物的线管与建筑物、构筑物表面的距离不应小于15mm.暗配盒、箱应在其对应的模板处，用防锈漆或其它有区别的油漆做好标志，引出混凝土墙、地面的管子要顺直，两根以上管引出时应排列整齐。管子切断后，断口处应与管轴线垂直，管口应挫平，刮光使管口整齐、光滑无毛刺，并封堵严密。

一．项目方案................................................................................................................ 2 二．项目设计................................................................................................................ 3 三．项目实施................................................................................................................ 4 四．项目调试阶段........................................................................................................ 4 五．项目验收................................................................................................................ 5

一个项目要经历以下几个阶段：项目方案阶段，项目设计阶段，项目实施阶

段，项目调试阶段，项目验收阶段

一． 项目方案

1.1拿到项目信息后，会同机械工程师和视觉工程师一起讨论出一个初步

方案。

1.2 和客户相关人员沟通并整理发邮箱确认：

a.客户对元器件品牌有没有要求（PLC，电气柜，传感器，触摸屏，

空开，变频器，电机，步进，伺服，电缸，直流电源，交换机，

面板，端子等）；

b. 对屏的尺寸，屏画面布局，屏的通信方式在无要求；

电气倒闸操作标准化作业指导书

编 写：何利华

审 核：

莘县站变电所

2015/1/26

莘县站电气设备标准化作业流程图

倒闸操作标准化作业流程图

根据作业任务，组织操作人员勘察作业现场，研究安全措施、技术措施、危险点分析及预控措施 根据操作任务填写签发操作票和准备安全工期具 作业阶段

模拟预演，对照系统或模拟屏核对操作项目 执行调度令，操作人员认真履行监护、唱票、复诵制度，按倒闸操作票逐项执行操作任务 操作结束，完成操作票终结手续

进行技术资料整理归档 准备阶段 莘县站电气倒闸操作标准化指导书

一、高压供电情况

目前莘县站电力线路1.471公里（其中架空线1.051公里，埋地电缆0.42公里）。运行方式为莘-泵35KV 311#线单母线供电，全文电机起停作业流程以莘县站1#电机为例。

二、标准化流程作业

1、1#输油泵电机605开关由运行转为冷备用

1 拉开6KV 2#补偿电容器组

2 检查6KV 2#补偿电容器组确已拉开

3 遥控拉开6KV 604电容器开关

4 检查6KV 604电容器开关确已拉开

5 将6KV电容器604开关手车拉至试验位置

6 检查6KV电容器604开关手车确已拉至试验位置

7 遥控拉开1#输油泵电机605开关

8 检查1#输油泵电机605开关确已拉开

9 将1#输油泵电机605开关手车拉至试验位置

10 检查1#输油泵电机605开关手车确已拉至试验位置

2、1#输油泵电机605开关由冷备用转为运行 1 检查1#输油泵电机605开关确在拉开位置

2 将1#输油泵电机605开关手车推至工作位置

3 检查1#输油泵电机605开关手车确已推至工作位置

4 遥控合上1#输油泵电机605开关

5 检查1#输油泵电机605开关确已合好

6 检查6KV电容器604开关确在拉开位置

7 将6KV电容器604开关手车推至工作位置

8 检查6KV 604电容器开关确已推至工作位置
