钢结构水平允许误差的标准是多少

结构顶板水平度允许偏差
结构顶板水平度允许偏差是建筑行业中的一个重要指标，它反映了顶板在水平方向上的平整度和稳定性。

在建筑施工过程中，为了确保顶板能够支撑起建筑物的重量并保持良好的稳定性，结构顶板水平度允许偏差的要求是非常严格的。

根据相关规范和标准，结构顶板水平度允许偏差通常分为两类：一类是普通混凝土结构顶板水平度允许偏差，另一类是钢结构顶板水平度允许偏差。

对于普通混凝土结构顶板，其水平度允许偏差通常为L/1000（L 为板跨长度），最大不超过10mm。

在施工过程中，为了确保顶板的平整度和稳定性，需要进行多项检测和测量。

首先，需要在顶板上选择若干个控制点，使用水准仪等测量设备对这些控制点进行测量，并记录下数据。

然后，根据测量结果计算出顶板的水平度，并判断是否符合允许偏差的要求。

如果发现偏差超出了允许范围，需要及时进行调整和修复。

对于钢结构顶板，其水平度允许偏差通常为L/1000（L为对角线长度），最大不超过3mm。

由于钢结构顶板具有自重轻、强度高、安装方便等优点，因此在现代建筑中得到了广泛应用。

在钢结构顶板的施工过程中，除了需要进行测量和检测外，还需要对钢构件的加工和安装质量进行严格把关。

只有确保每个环节的质量都符合要求，才能保证最终安装完成的顶板能够达到规定的水平度允许偏差要求。

总之，结构顶板水平度允许偏差是衡量建筑物质量的一项重要指标，它不仅关系到建筑物的安全性和稳定性，也直接影响到建筑物的使用寿命和舒适度。

因此，在建筑施工过程中，必须严格遵守相关规范和标准，确保顶板的水平度符合要求。

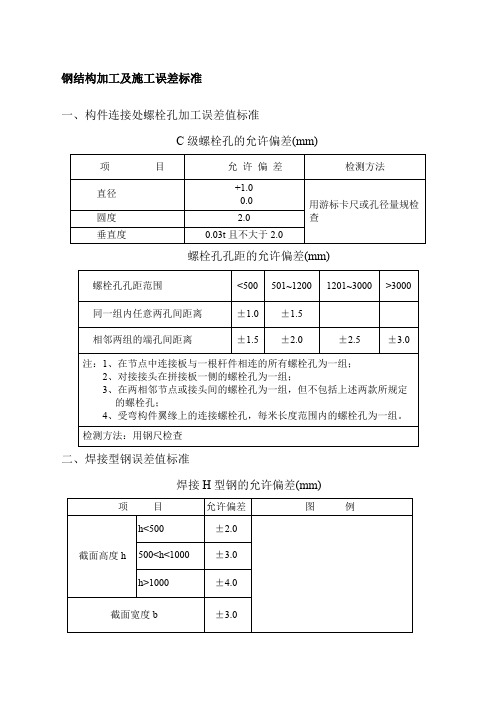

钢结构加工及施工误差标准
一、构件连接处螺栓孔加工误差值标准
C级螺栓孔的允许偏差(mm)
螺栓孔孔距的允许偏差(mm)
二、焊接型钢误差值标准
焊接H型钢的允许偏差(mm)
焊接连接制作组装的允许偏差(mm)
三、钢构件的外形尺寸
单层钢柱的外形尺寸允许偏差（mm）
焊接实腹钢梁外形尺寸允许偏差（mm）
钢管外形尺寸允许偏差（mm）
四、安装误差值标准
支承面、地脚螺栓（锚栓）的允许偏差(mm)
钢柱安装的允许偏差(mm)
桁架、梁及受压杆件垂直度和侧向弯曲矢高的允许偏差（mm）。

钢结构水平允许误差的标准是多少引言概述钢结构在建筑和工程领域中具有广泛的应用。

为了确保钢结构的质量和安全性，对其水平允许误差进行规定和控制是至关重要的。

本文将详细探讨钢结构水平允许误差的标准。

正文内容1.行业标准和规范1.1国内标准中国大陆钢结构行业的标准主要通过国家标准化管理委员会发布。

目前，主要适用的标准有《钢结构设计规范》（GB500172017）和《钢结构制作与安装质量验收规范》（GB502052001）等。

这些标准详细规定了水平允许误差的标准。

1.2国际标准国际上也有一些相关的标准，例如欧洲的欧洲标准（EN）和美国的美国标准（ANSI/SC）。

这些标准在钢结构的制作、安装和验收等方面都对水平允许误差作出了规定。

2.钢结构水平允许误差的分类2.1制作误差制作误差指的是在制作过程中产生的误差，例如尺寸偏差、弯曲、扭曲等。

制作误差对钢结构的水平允许误差有重要影响。

2.2安装误差安装误差是指在钢结构的安装过程中产生的误差，可能由于操作不当、基础不平整等原因导致。

安装误差对钢结构的水平允许误差同样具有重要影响。

3.钢结构水平允许误差的具体标准3.1可视水平允许误差可视水平允许误差通常是根据钢结构的视觉效果来确定的，适用于外部表面可见的结构。

根据相关标准的规定，可视水平允许误差一般在5mm至10mm之间。

3.2功能水平允许误差功能水平允许误差是指影响钢结构功能和性能的误差标准。

这些误差可能包括平面度、垂直度、水平位置等。

一般来说，功能水平允许误差会更为严格，要求更高的精度和准确性。

4.控制钢结构水平允许误差的方法4.1制造工艺控制通过优化和控制制造工艺，例如使用准确的模具、精确的切割等，可以降低制作误差的发生概率，从而控制钢结构水平允许误差。

4.2安装质量控制在钢结构的安装过程中，采取严格的质量控制和监督，例如使用精确的定位工具、地面基础平整度的要求等，有助于避免和控制安装误差的产生。

5.钢结构水平允许误差对工程的影响5.1结构性能钢结构的水平允许误差直接影响其结构的性能，包括强度、刚度、稳定性等。

C、钢构件组装得允许偏差Ｃ、0、1焊接Ｈ型钢得允许偏差应符合表Ｃ、0、１得规定。

续表Ｃ、0、１C、0、2 焊接连接制作组装得允许偏差应符合表C、０、2得规定、0、2 焊接连接制作组装得允许偏差（ｍm)表C续表C、0、2型钢 错位连接处 1、0其她处2、0箱型截面高度h±2、0宽度b ±2、0 垂直度△b/２００,且不应大于3、０C 、0、3单层钢柱外形尺寸得允许偏差应符合表C 、0、3得规定。

项 目允许偏差检验方法图 例柱底面到柱端与桁架连接得最上一个安装孔距离Ｌ ±l/１500 ±15、0用钢尺检查柱地面到牛腿支承面距离L １ ±L1/2000 ±８、0 牛腿面得翘曲△2、0用拉线、直角尺与钢尺检查 柱身弯曲矢高H/１200,且不应大于１2、0续表Ｃ、0、3项目允许偏差检验方法图 例柱身扭曲牛腿处3、0 用拉线、吊线与钢尺检查其她处8、０柱截面几何尺寸连线处±3、0 用钢尺检查非连线处±4、0翼缘对腹板得垂直度连接处1、5 用直角尺与钢尺检查非连线处b／100,且不应大于５、柱脚底平面度5、０用lm直角尺与塞尺检查柱脚螺栓孔中心对柱轴线得距离３、0 用钢尺检查C、0、４多节钢柱外形尺寸得允许偏差应符合表C、０、４得规定.表C、0、４多节钢柱外形尺寸得允许偏差(mｍ)项目允许偏差检验方法图例一节高度H ±3、0 用钢尺检查两端最外侧安装孔距离L3±2、0铣平面到第一个安装孔距离α±1、0柱身弯曲矢高f Ｈ/1500，且不应大于5、0 用拉线与钢尺检查一节柱得柱身扭曲h/２5０,且不应大于５、0 用拉线、吊线与钢尺检查牛腿端孔到柱轴线距离Ｌ2±3、0 用钢尺检查牛腿得翘曲或扭曲△L2≤１0０02、0 用拉线直角尺与钢尺检查L2〉10０0 ３、０柱截面尺寸连接处±３、用钢尺检查非连接处±４、柱脚底面平面度５、0 用直尺与塞尺检查项目允许偏差检验方法图例翼缘板对腹板得垂直度连接处1、5 用直角尺与钢尺检查其她处ｂ/１00,且不应大于5、0柱脚螺栓孔对柱轴线得距离α３、0 用钢尺检查箱型截面连接处对角线差３、0箱型柱身板垂直度H(b）/15０,且不应大于5、0用直角尺钢尺检查Ｃ、0、5 焊接实腹钢梁外形尺寸得允许偏差应符合表C、0、5得规定。

钢构验收的允许误差
钢构验收的允许误差在不同项目和环节中有所不同。

以下分别列举了钢结构顶面标高误差、钢结构垂直度允许偏差和建筑钢结构垂直度允许偏差：
1. 钢结构顶面标高误差：允许范围是≤10mm。

2. 钢结构垂直度允许偏差：新建建筑物（框剪结构）的垂直度的允许偏差范围是垂直度允许偏差不分框剪和砖混结构，国标是垂直度8mm，在3米范围内。

3. 建筑钢结构垂直度允许偏差：最大不超过35mm。

一般建筑物要求垂直度允许偏差单层不能超过5MM，全高不能超过千分之零点三。

以上内容仅供参考，建议咨询专业人士获取更准确的信息。

钢结构安装误差标准一、构件尺寸误差构件尺寸误差是影响钢结构安装精度的重要因素。

根据相关规范，钢结构构件的尺寸误差应控制在一定范围内。

具体来说，钢梁的长度误差应不超过±5mm，高度误差应不超过±2mm，宽度误差应不超过±3mm。

钢板、钢管等原材料的长度误差应不超过±1mm，厚度误差应不超过±0.5mm。

二、轴线位置误差轴线位置误差是指钢结构构件在安装过程中偏离设计轴线的程度。

根据相关规范，钢结构安装的轴线位置误差应控制在一定范围内。

具体来说，单层钢结构框架的柱基中心线位移不应超过±10mm，扭曲不应超过±L/2000（L为柱基长度）。

多层钢结构框架的柱基中心线位移不应超过±30mm，扭曲不应超过±L/1500（L为柱基长度）。

三、垂直度误差垂直度误差是指钢结构构件在安装过程中偏离垂直线的程度。

根据相关规范，钢结构安装的垂直度误差应控制在一定范围内。

具体来说，单层钢结构框架的垂直度偏差应不超过H/1000（H为柱高），多层钢结构框架的垂直度偏差应不超过H/500（H为柱高）。

四、标高误差标高误差是指钢结构构件在安装过程中的高度偏差。

根据相关规范，钢结构安装的标高误差应控制在一定范围内。

具体来说，钢柱基础标高偏差应不超过±10mm，分段制作的单层钢结构框架整体高度偏差应不超过±30mm。

五、焊缝质量误差焊缝质量是影响钢结构稳定性的重要因素。

根据相关规范，钢结构安装的焊缝质量应符合一定标准。

具体来说，对接焊缝的余高不应超过2mm，角焊缝的焊脚尺寸不应超过设计焊脚尺寸的2/3。

同时，焊缝应饱满、无气孔、无夹渣等缺陷。

钢结构公差标准主要包括以下内容：
1.柱顶标高偏差为+50mm。

2.墙厚偏差为±20mm（单层住宅）。

3.梁底标高误差为-50mm。

4.板面水平度公差值为21000。

5.板缝宽度公差值为10~12mm。

6.梁与柱节点处最大相对位移不得超过其自由跨度的1/200。

以上标准仅供参考，建议查阅国家现行的相关规范，或者咨询专业技术人员获取更全面的钢结构公差标准。

在实际应用中，公差的设定应根据具体的工程需求、材料性能、制造工艺等因素综合考虑。

请注意，钢结构公差标准的设定对于工程的质量和安全性具有重要意义，因此在设计和施工过程中应严格遵守相关规范，确保工程的质量和安全性。

尺寸允许偏差热轧钢板和钢带尺寸允许偏差(GB/T709-1988)钢板的厚度允许偏差(一)mm钢板的厚度允许偏差(二)mm钢板的厚度允许偏差(三)mm切边钢板的宽度允许偏差mm切边钢带的宽度允许偏差不得超过下列规定钢带宽度600∽1000m………………………………………+5mm>1000m………………………………………+10mm不切边钢带的宽度允许偏差不得超过下列规定钢带宽度≤1000m………………………………………+20mm>1000m………………………………………+30mm纵剪钢带的宽度允许偏差mm钢板的长度允许偏差mm注:剪切后平整的热轧钢板,其长度偏差允许增加20mm.冷轧钢板和钢带尺寸允许偏差(GB/T708-1988)钢板和钢带的宽度允许偏差mm钢板和钢带的宽度允许偏差mm纵切钢带分宽度允许偏差mm钢板的长度允许偏差mm锅炉用钢板允许偏差(GB/T713-1997)厚度允许偏差mm计算重量的厚度附加值mm注:钢板按理论重量交货时,以钢板的公称厚度加上上表的附加值作为计算重量的理论厚度.压力容器用钢板允许偏差(GB6654-1996）厚度允许偏差mm计算重量的厚度附加值mm热轧圆钢直径和方钢边长的允许偏差(GB/T702-1986)mm热轧工字钢尺寸允许偏差(GB/T706-1988)工字钢的高度h、腿宽度b、腰厚度d允许偏差mm注:工字钢平均腿厚度的允许偏差为±0.06t.工字钢的弯腰挠度不应超过0.15d.工字钢腿的外缘斜度单腿不大于1.5%b,双腿不大于2.5%b.工字钢腿端外缘钝化不得使直径等于0.18t的圆棒通过.工字钢按定尺或倍尺长度交货时,其长度允许偏差mm热轧槽钢尺寸允许偏差(GB/T707-1988)槽钢的高度h、腿宽度b、腰厚度d允许偏差mm注：槽钢平均腿厚度的允许偏差为±0.06t。

槽钢的弯腰挠度不应超过0.15d。

槽钢腿的外缘斜度，单腿不大于1.5％b，双腿不大于2.5％b。
