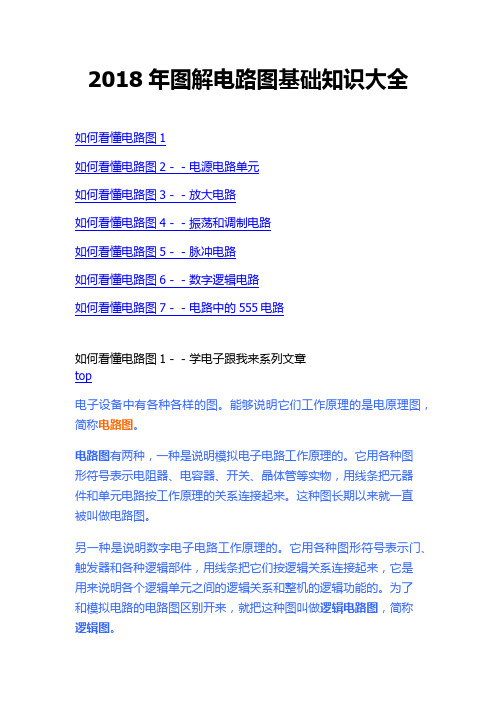

2018年图解电路图基础知识大全如何看懂电路图1如何看懂电路图2－－电源电路单元如何看懂电路图3－－放大电路如何看懂电路图4－－振荡和调制电路如何看懂电路图5－－脉冲电路如何看懂电路图6－－数字逻辑电路如何看懂电路图7－－电路中的555电路如何看懂电路图1－－学电子跟我来系列文章top电子设备中有各种各样的图。
能够说明它们工作原理的是电原理图，简称电路图。
电路图有两种，一种是说明模拟电子电路工作原理的。
它用各种图形符号表示电阻器、电容器、开关、晶体管等实物，用线条把元器件和单元电路按工作原理的关系连接起来。
这种图长期以来就一直被叫做电路图。
另一种是说明数字电子电路工作原理的。
它用各种图形符号表示门、触发器和各种逻辑部件，用线条把它们按逻辑关系连接起来，它是用来说明各个逻辑单元之间的逻辑关系和整机的逻辑功能的。
为了和模拟电路的电路图区别开来，就把这种图叫做逻辑电路图，简称逻辑图。
除了这两种图外，常用的还有方框图。
它用一个框表示电路的一部分，它能简洁明了地说明电路各部分的关系和整机的工作原理。
一张电路图就好象是一篇文章，各种单元电路就好比是句子，而各种元器件就是组成句子的单词。
所以要想看懂电路图，还得从认识单词——元器件开始。
有关电阻器、电容器、电感线圈、晶体管等元器件的用途、类别、使用方法等内容可以点击本文相关文章下的各个链接，本文只把电路图中常出现的各种符号重述一遍，希望初学者熟悉它们，并记住不忘。
电阻器与电位器符号详见图 1 所示，其中（ a ）表示一般的阻值固定的电阻器，（ b ）表示半可调或微调电阻器；（ c ）表示电位器；（ d ）表示带开关的电位器。
电阻器的文字符号是“ R ”，电位器是“ RP ”，即在 R 的后面再加一个说明它有调节功能的字符“ P ”。
在某些电路中，对电阻器的功率有一定要求，可分别用图 1 中（ e ）、（ f ）、（ g ）、（ h ）所示符号来表示。
几种特殊电阻器的符号：第 1 种是热敏电阻符号，热敏电阻器的电阻值是随外界温度而变化的。
原创物理电路图基础知识入门九年级一、引言在今天的科技发展中，电子设备无处不在。
理解电子设备的基本工作原理和电路的结构对于掌握科技知识至关重要。
本文将带你逐步了解电路图的基础知识，为你打开物理电路图的大门。
二、什么是电路图？电路图是一种用于表示电路连接和组件的图形化表示。
它通过使用特定的符号和线路来描述电子元素之间的连接方式和工作原理。
通过电路图，我们可以直观地理解一个电子设备内部的结构和工作原理。
三、电路图中的基本元件在电路图中，有一些常见的基本元件符号需要我们了解。
1.电源符号：电流的源头，在电路图中用直线和曲线表示。
2.电线符号：表示电流在电路中的传输路径，用直线表示。
3.电阻符号：表示电流的阻碍或限制，用一个波浪线表示。
4.电容符号：表示电流的储存和释放，用两条平行直线表示。
5.电感符号：表示电流的储存和释放，用一个带箭头的线圈表示。
除了以上基本元件外，电路图中还可以包含其他元件，如二极管、晶体管、电源开关等。
四、电路图的连接方式了解电路图中元件的基本符号后，我们需要了解它们之间的连接方式。
1. 串联连接串联连接是将电路中的各个元件依次连接起来，电流只能沿着一条路径流动。
在电路图中，用直线将各个元件连接起来。
示意图：电源 ---- 电阻1 ---- 电阻2 ---- 电阻3 ---- 负载2. 并联连接并联连接是将电路中的元件同时连接到电源两端，电流可以分流经过不同的分支。
在电路图中，将各个元件的一端连接到一点，另一端连接到另一点。
示意图：+--- 电阻1 --+| |电源 ---- 电阻2 ---- 负载| |+--- 电阻3 --+五、电路图中的电流与电压1. 电流电流是电荷的流动，表示单位时间内通过某一截面的电荷量。
在电路图中，电流通常用I或i表示。
它的单位是安培（A）。
2. 电压电压是电场产生的电位差，表示单位电荷间的电势差。
在电路图中，电压通常用V表示。
它的单位是伏特（V）。
在电路图中，电流通过电阻时会产生电阻引起的电压降。
教你三步看懂电路图如何从零开始学电路基础
电路图是很多同学在学习物理科目时比较头疼的一个环节，想当年小编
就是败在了电路图上才选择了学文科！下文小编给大家整理了电路图的学习
教程，供参考！
电路的最基本知识有哪些1.电流强度：I=q/t{I:电流强度(A)，q:在时间t内
通过导体横载面的电量(C)，t:时间(s)｝
2.欧姆定律：I=U/R {I:导体电流强度(A)，U:导体两端电压(V)，R:导体阻值(Ω)｝
3.电阻、电阻定律：R=ρL/S{ρ:电阻率(Ω•m)，L:导体的长度(m)，S:导体横
截面积(m2)｝
4.闭合电路欧姆定律：I=E/(r+R)或E=Ir+IR也可以是E=U内+U外
{I:电路中的总电流(A)，E:电源电动势(V)，R:外电路电阻(Ω)，r:电源内阻(Ω)｝
5.电功与电功率：W=UIt，P=UI{W:电功(J)，U:电压(V)，I:电流(A)，t:时间(s)，P:电功率(W)｝
6.焦耳定律：Q=I2Rt{Q:电热(J)，I:通过导体的电流(A)，R:导体的电阻值(Ω)，t:通电时间(s)｝
7.纯电阻电路中:由于I=U/R,W=Q，因此W=Q=UIt=I2Rt=U2t/R
8.电源总动率、电源输出功率、电源效率：P总=IE，P出=IU，η=P出/P总{I:电路总电流(A)，E:电源电动势(V)，U:路端电压(V)，η：电源效率｝
9.电路的串/并联串联电路(P、U与R成正比) 并联电路(P、I与R成反比)
电阻关系(串同并反) R串=R1+R2+R3+ 1/R并=1/R1+1/R2+1/R3+。
电路图常用知识点总结一、电路图符号电路图符号是用来代表电路元件的图形和标记，它是电路图的基础。
了解电路图符号可以帮助我们快速理解电路连接和元件的类型。
常见的电路图符号包括：电源符号、电阻符号、电容符号、电感符号、二极管符号、三极管符号、场效应管符号、开关符号、指示灯符号等。
这些符号在电路图中都有固定的表示形式，掌握这些符号可以帮助我们快速理解和绘制电路图。
二、电路元件电路元件是构成电路的基本组成部分，它们有不同的功能和特性。
常见的电路元件包括：电源、电阻、电容、电感、二极管、三极管、场效应管、开关、指示灯等。
每种电路元件都有其特定的电路图符号和特性，掌握这些电路元件的知识可以帮助我们更好地理解电路图和设计电子电路。
三、电路连接电路连接是指电路元件之间的连接关系，它决定了电子电路的工作方式和性能。
常见的电路连接方式包括：串联连接、并联连接、混合连接等。
在电路图中，不同的连接方式用不同的线型和符号表示。
掌握电路连接的知识可以帮助我们理解电子电路的工作原理和设计合适的电路连接方式。
四、电路类型电路可以根据其功能和工作方式分为不同的类型，包括：模拟电路、数字电路和混合电路。
模拟电路是指用连续变化的电压和电流来表示信号的电路，常见的模拟电路包括放大器、滤波器、振荡器等。
数字电路是指用离散的电压和电流来表示信号的电路，常见的数字电路包括逻辑门、触发器、计数器等。
混合电路是指模拟电路和数字电路的结合，常见的混合电路包括模数转换器、数字模拟转换器等。
掌握电路类型的知识可以帮助我们选择合适的电路设计方案和进行电路调试。
五、电路分析电路分析是指根据电路图和电路参数来计算电路的工作特性和性能。
常见的电路分析方法包括：基尔霍夫定律、欧姆定律、特纳定理、节流定理、戴维南定理等。
这些电路分析方法可以帮助我们理解电路的工作原理和设计合适的电路方案。
掌握电路分析的知识可以帮助我们更好地理解电子电路的工作方式和性能。
总之，掌握电路图的常用知识点对于理解电子电路的工作原理和进行电路设计是非常重要的。
电工电路图教程电工电路图教程电工电路图是指用符号图形、线路图和文字符号来表示电气元件、连接方式和电路关系的图解。
它是电气工程师必备的基础知识之一，也是电气工程专业学习的难点之一。
本文将为大家介绍电工电路图的基本概念、符号标识以及绘制方法，希望能帮助大家更好地理解和掌握电工电路图的知识。
一、基本概念1. 电路：由电源、电气元件和导线等构成的电流传输路径。
电路分为直流电路和交流电路。
2. 电流方向：用箭头表示，表示电流的流动方向。
3. 电位方向：用“+”和“-”表示，表示电压的正负方向。
4. 连接线：用实线、虚线或箭头连接电气元件，表示元件之间的导线连接关系。
5. 电气元件：用符号图形表示，如电源、电阻、电感、电容等。
二、符号标识1. 电源符号：表示电能供应的设备，一般用代表正极和负极的直线、弯线和矩形。
2. 开关符号：表示电路的开关，一般用直线和开关触头的图形。
3. 电阻符号：用符号表示电阻，一般用具有直线英文字母“R”的图形。
4. 电容符号：用符号表示电容，一般用平行的两条带有“C”字母的直线。
5. 电感符号：用符号表示电感，一般用上下两端带有相互关联的“L”字母的图形。
6. 灯泡符号：表示灯泡，一般用图形中带有波浪线的图形。
7. 安装符号：表示元件的安装方式，如固定或插拔，一般用点划线、虚线和箭头。
三、绘制方法1. 初步确定电路的连接方式和元件的种类：根据要设计的电路的功能需求，确定电源、开关和电气元件的种类和数量。
2. 选择合适的电气元件符号：对于不同种类的电气元件，选择相应的符号进行绘制。
3. 开始绘制：采用绘图工具，如纸和铅笔、CAD软件等，按照电气元件的连接方式和电路的拓扑结构，将电路图绘制在图纸或软件上。
4. 添加文字标识：在电路图中添加文字标识，表示元件的参数、连接方式和电路的功能信息。
5. 检查和修正：绘制完成后，对电路图进行检查，保证电路图的正确性和完整性。
如果发现错误或遗漏，进行及时修正。
电路图的基本知识电路图的基本知识一、电子电路图的意义电路图是人们为了研究和工程的需要,用约定的符号绘制的一种表示电路结构的图形。
通过电路图可以知道实际电路的情况。
这样,我们在分析电路时,就不必把实物翻来覆去地琢磨,而只要拿着一张图纸就可以了;在设计电路时,也可以从容地在纸上或电脑上进行,确认完善后再进行实际安装,通过调试、改进,直至成功;而现在,我们更可以应用先进的计算机软件来进行电路的辅助设计,甚至进行虚拟的电路实验,大大提高了工作效率。
二、电子电路图的分类常遇到的电子电路图有原理图、方框图、装配图和印板图等(一)原理图原理图就是用来体现电子电路的工作原理的一种电路图,又被叫做“电原理图”。
这种图,由于它直接体现了电子电路的结构和工作原理,所以一般用在设计、分析电路中。
分析电路时,通过识别图纸上所画的各种电路元件符号,以及它们之间的连接方式,就可以了解电路的实际工作时情况。
(二)方框图(框图)方框图是一种用方框和连线来表示电路工作原理和构成概况的电路图。
从根本上说,这也是一种原理图,不过在这种图纸中,除了方框和连线,几乎就没有别的符号了。
它和上面的原理图主要的区别就在于原理图上详细地绘制了电路的全部的元器件和它们的连接方式,而方框图只是简单地将电路按照功能划分为几个部分,将每一个部分描绘成一个方框,在方框中加上简单的文字说明,在方框间用连线（有时用带箭头的连线）说明各个方框之间的关系。
所以方框图只能用来体现电路的大致工作原理,而原理图除了详细地表明电路的工作原理之外,还可以用来作为采集元件、制作电路的依据。
(三)装配图它是为了进行电路装配而采用的一种图纸,图上的符号往往是电路元件的实物的外形图。
我们只要照着图上画的样子,依样画葫芦地把一些电路元器件连接起来就能够完成电路的装配。
这种电路图一般是供初学者使用的。
装配图根据装配模板的不同而各不一样,大多数作为电子产品的场合,用的都是下面要介绍的印刷线路板,所以印板图是装配图的主要形式。
第一章电气图基本知识第一节图纸一、图纸幅面与格式1．图纸图纸是工程技术界的共同语言。
设计部门用图纸表达设计思想；施工部门用图纸编制施工计划、准备材料、组织施工；生产部门用图纸指导加工与制造；使用部门用图纸指导使用、维护和管理等。
当今社会如果一个人缺乏一定的读图能力和一些必要的绘图能力，那就会成为“图盲”，很难从事工程技术方面的任何工作。
图纸的种类很多，我们常见的工程图主要有三大类，即机械图、建筑图和电气图。
每类图纸都有各自的特点，各自的表达形式和表示方法。
但也有许多基本的规定和格式是各种图纸都应共同遵守的，如图纸的幅面、图标，图线等。
2．幅面尺寸及代号绘制工程图样时所用的图纸幅面按标准规定分为两类：一类是优先采用的图纸幅面，也称基本幅面；另一类是加长后的图纸幅面。
电气图纸采用的基本幅面有五种，分别用AO、A1、A2、A3和A4表示。
各种图纸幅面的短边和长边均分别用B和L表示。
基本幅面的代号和相应尺寸见表1—1。
基本幅面不够用时可采用加长的幅面。
为便于晒图、装订和保管，幅面加长的图纸应遵守以下规定：①对A0、A2、A4三种幅面的加长量按AO幅面长边的八分之一的倍数增加，对A1、A3两种幅面的加长量按A0幅面短边的四分之一的倍数增加；②对AO、A1幅面也允许同时加长两边，但A0幅面短边不超过1051mm，A1幅面短边的加长量不超过743mm，长短边同时加长的幅面见图1—1中的虚线部分。
加长幅面不再另给代号，其尺寸仍为短边X长边，如420~743，105]X1338。
在ISO标准中，为了使用方便，对某些加长图纸也给出幅面代号，其幅面代号和相应尺寸见表1—2。
3．图纸幅面的选择在保证幅面布局紧凑、清晰和使用方便的前提下，图纸幅面的选择还应考虑：①所设计对象的规模和复杂程度；②由简图种类所确定的资料的详细程度；⑧尽量选用较小幅面；4．图纸幅面的分区为了便于确定图上的内容、补充、更改及组成部分等的位置，可以在各种幅面的图纸上分区，如图1—2所示。
九年级物理电路图的知识点电路图是物理学中的重要概念之一，它是用符号和线条表示电路中的各个元件和连接方式。
九年级学生将深入学习电路图的知识，这对于理解电流、电阻、电势差等概念至关重要。
在本文中，我们将讨论九年级物理课程中常见的电路图知识点。
一、电路图的基本符号在电路图中，不同的元件和器件都有特定的符号表示。
例如，电源通常用一个长线和一个短线表示，代表正极和负极；电阻则用一个波浪线表示；灯泡则用一个实心的圆圈表示。
对于初学者来说，掌握这些基本符号至关重要，因为它们是构建电路图的基础。
二、电路图中的连线和连接方式在电路图中，线条和连接方式的选择是非常重要的。
直线通常表示导线或连接线，而弯曲的线表示元件之间的连接点。
在画电路图时，我们需要注意线条的走向和交叉等细节。
此外，电路图中的连线方式也了解，常见的有串联和并联两种。
串联是指将元件依次连接在一起，电流依次流过每个元件；而并联则是指将元件的两端直接连接在一起，电流在不同的路径上同时流过。
三、电路图中的电流和电阻电路图中的电流是指电荷在电路中流动的方向和大小。
电流的方向由箭头表示，箭头所指方向即为电流的流动方向。
在电路中，电流由正极流向负极，这是因为正极相对于负极具有更高的电势差，电流会顺着电势差的方向流动。
另外，电路图中常见的电阻也是十分重要的元件之一。
电阻的大小用欧姆（Ω）表示，它决定了电流在电路中的阻碍程度。
电阻越大，电流通过的就越小。
四、电路图中的电势差和电功率电势差是指电路中电荷流动时获得或失去的能量。
它是用伏特（V）表示的，代表电势差的大小。
在电路图中，电源的正负极之间的电势差为电源的电压。
电路中的元件之间也存在电势差，例如电阻的两端电势差可以用来控制电流的大小。
此外，电路中的电功率也是一个重要的概念。
电功率指的是单位时间内电能的转换速率，它是用瓦特（W）表示的。
电功率的大小取决于电流的大小和电压的大小。
五、电路图中的电容和电感除了电阻之外，电路图中还存在着另外两个重要的元件：电容和电感。
九年级电路图的知识点电路图是一种用符号和线条来表示电气元件以及它们之间连接关系的图示工具。
学习电路图的知识对于九年级以及将来进一步学习电学的学生来说至关重要。
本文将介绍九年级电路图的一些基本知识点，帮助读者更好地理解和运用电路图。
一、电路图符号电路图中使用的符号代表不同的电气元件。
下面是一些常见的电路图符号：1. 电源符号：通常表示为长线段和短线段的组合，长线段表示正极，短线段表示负极。
2. 电阻符号：表示为一个波浪线，用于表示电阻器。
3. 电容符号：通常表示为两条平行线，用于表示电容器。
4. 电感符号：表示为一个卷绕线圈，用于表示电感器。
5. 开关符号：表示为一个开关的图形，用于控制电路的开关状态。
二、电路图的线条表示除了电气元件的符号外，电路图中的线条也有特定的表示方法，常用的线条表示如下：1. 直线：表示导线或电源的正负极之间的连接。
2. 折线：用于表示线路在电气元件之间的连接。
3. 平行线：表示电阻器中的电阻。
4. 箭头：表示电流的流动方向。
三、电路图的连接方式电路图中的电气元件之间有不同的连接方式，包括以下几种：1. 串联连接：电气元件依次连接在一起，电流依次通过每个元件。
2. 并联连接：电气元件同时连接在一个节点上，电流在各个元件之间分流。
3. 桥式连接：电气元件通过四个节点连接，常用于制作桥式电路。
四、电路中的电流和电压在电路中，电流和电压是两个重要的物理量。
了解电流和电压的概念对于理解电路图至关重要。
1. 电流（I）：电流是电荷在电路中传输的量度，单位是安培（A）。
在电路图中，电流通过箭头表示，箭头指向表示电流的流动方向。
2. 电压（V）：电压是电势差的量度，也可理解为电流的推动力，单位是伏特（V）。
在电路图中，电压通过电源符号表示，正极和负极之间的电势差决定了电路中的电压。
五、电路图的分析方法学习电路图还需要了解一些基本的电路分析方法。
以下是一些常见的电路分析方法：1. 欧姆定律：欧姆定律是电路中最基本的定律之一，它描述了电流、电压和电阻之间的关系。
电源电路单元按单元电路的功能可以把它们分成若干类，每一类又有好多种，全部单元电路大概总有几百种。
下面我们选最常用的基本单元电路来介绍。
让我们从电源电路开始。
一、电源电路的功能和组成每个电子设备都有一个供给能量的电源电路。
电源电路有整流电源、逆变电源和变频器三种。
常见的家用电器中多数要用到直流电源。
直流电源的最简单的供电方法是用电池。
但电池有成本高、体积大、需要不时更换（蓄电池则要经常充电）的缺点，因此最经济可靠而又方便的是使用整流电源。
电子电路中的电源一般是低压直流电，所以要想从220 伏市电变换成直流电，应该先把220 伏交流变成低压交流电，再用整流电路变成脉动的直流电，最后用滤波电路滤除脉动直流电中的交流成分后才能得到直流电。
有的电子设备对电源的质量要求很高，所以有时还需要再增加一个稳压电路。
因此整流电源的组成一般有四大部分，见图1 。
其中变压电路其实就是一个铁芯变压器，需要介绍的只是后面三种单元电路。
二、整流电路整流电路是利用半导体二极管的单向导电性能把交流电变成单向脉动直流电的电路。
（1 ）半波整流半波整流电路只需一个二极管，见图2 （a ）。
在交流电正半周时VD 导通，负半周时VD 截止，负载R 上得到的是脉动的直流电（2 ）全波整流全波整流要用两个二极管，而且要求变压器有带中心抽头的两个圈数相同的次级线圈，见图2 （b ）。
负载R L 上得到的是脉动的全波整流电流，输出电压比半波整流电路高。
（3 ）全波桥式整流用4 个二极管组成的桥式整流电路可以使用只有单个次级线圈的变压器，见图2 （c ）。
负载上的电流波形和输出电压值与全波整流电路相同。
（4 ）倍压整流用多个二极管和电容器可以获得较高的直流电压。
图2 （d ）是一个二倍压整流电路。
当U2 为负半周时VD1 导通，C1 被充电，C1 上最高电压可接近1.4U2 ；当U2 正半周时VD2 导通，C1 上的电压和U2 叠加在一起对C2 充电，使C2 上电压接近2.8U2 ，是C1 上电压的2 倍，所以叫倍压整流电路。
三、滤波电路整流后得到的是脉动直流电，如果加上滤波电路滤除脉动直流电中的交流成分，就可得到平滑的直流电。
（1 ）电容滤波把电容器和负载并联，如图3 （a ），正半周时电容被充电，负半周时电容放电，就可使负载上得到平滑的直流电。
（2 ）电感滤波把电感和负载串联起来，如图3 （b ），也能滤除脉动电流中的交流成分。
（3 ）L 、C 滤波用1 个电感和1 个电容组成的滤波电路因为象一个倒写的字母“ L ”，被称为L 型，见图3 （c ）。
用1 个电感和2 个电容的滤波电路因为象字母“π”，被称为π型，见图3 （d ），这是滤波效果较好的电路。
（4 ）RC 滤波电感器的成本高、体积大，所以在电流不太大的电子电路中常用电阻器取代电感器而组成RC 滤波电路。
同样，它也有L 型，见图3 （e ）；π型，见图3 （f ）。
四、稳压电路交流电网电压的波动和负载电流的变化都会使整流电源的输出电压和电流随之变动，因此要求较高的电子电路必须使用稳压电源。
(1 ）稳压管并联稳压电路用一个稳压管和负载并联的电路是最简单的稳压电路，见图4 （a ）。
图中R 是限流电阻。
这个电路的输出电流很小，它的输出电压等于稳压管的稳定电压值V Z 。
(2 ）串联型稳压电路有放大和负反馈作用的串联型稳压电路是最常用的稳压电路。
它的电路和框图见图4 （b ）、（c ）。
它是从取样电路（R3 、R4 ）中检测出输出电压的变动，与基准电压（V Z ）比较并经放大器（VT2 ）放大后加到调整管（VT1 ）上，使调整管两端的电压随着变化。
如果输出电压下降，就使调整管管压降也降低，于是输出电压被提升；如果输出电压上升，就使调整管管压降也上升，于是输出电压被压低，结果就使输出电压基本不变。
在这个电路的基础上发展成很多变型电路或增加一些辅助电路，如用复合管作调整管，输出电压可调的电路，用运算放大器作比较放大的电路，以及增加辅助电源和过流保护电路等。
（3 ）开关型稳压电路近年来广泛应用的新型稳压电源是开关型稳压电源。
它的调整管工作在开关状态，本身功耗很小，所以有效率高、体积小等优点，但电路比较复杂。
开关稳压电源从原理上分有很多种。
它的基本原理框图见图4 （d ）。
图中电感L 和电容C 是储能和滤波元件，二极管VD 是调整管在关断状态时为L 、C 滤波器提供电流通路的续流二极管。
开关稳压电源的开关频率都很高，一般为几～几十千赫，所以电感器的体积不很大，输出电压中的高次谐波也不多。
它的基本工作原理是: 从取样电路（R3 、R4 ）中检测出取样电压经比较放大后去控制一个矩形波发生器。
矩形波发生器的输出脉冲是控制调整管（VT ）的导通和截止时间的。
如果输出电压U 0 因为电网电压或负载电流的变动而降低，就会使矩形波发生器的输出脉冲变宽，于是调整管导通时间增大，使L 、C 储能电路得到更多的能量，结果是使输出电压U 0 被提升，达到了稳定输出电压的目的。
（4 ）集成化稳压电路近年来已有大量集成稳压器产品问世，品种很多，结构也各不相同。
目前用得较多的有三端集成稳压器，有输出正电压的CW7800 系列和输出负电压的CW7900 系列等产品。
输出电流从0.1A ～3A ，输出电压有5V 、6V 、9V 、12V 、15V 、18V 、24V 等多种。
这种集成稳压器只有三个端子，稳压电路的所有部分包括大功率调整管以及保护电路等都已集成在芯片内。
使用时只要加上散热片后接到整流滤波电路后面就行了。
外围元件少，稳压精度高，工作可靠，一般不需调试。
图4 （e ）是一个三端稳压器电路。
图中C 是主滤波电容，C1 、C2 是消除寄生振荡的电容,VD 是为防止输入短路烧坏集成块而使用的保护二极管。
五、电源电路读图要点和举例电源电路是电子电路中比较简单然而却是应用最广的电路。
拿到一张电源电路图时，应该：①先按“整流—滤波—稳压”的次序把整个电源电路分解开来，逐级细细分析。
②逐级分析时要分清主电路和辅助电路、主要元件和次要元件，弄清它们的作用和参数要求等。
例如开关稳压电源中，电感电容和续流二极管就是它的关键元件。
③因为晶体管有NPN 和PNP 型两类，某些集成电路要求双电源供电，所以一个电源电路往往包括有不同极性不同电压值和好几组输出。
读图时必须分清各组输出电压的数值和极性。
在组装和维修时也要仔细分清晶体管和电解电容的极性，防止出错。
④熟悉某些习惯画法和简化画法。
⑤最后把整个电源电路从前到后全面综合贯通起来。
这张电源电路图也就读懂了。
例 1 电热毯控温电路图 5 是一个电热毯电路。
开关在“ 1 ”的位置是低温档。
220 伏市电经二极管后接到电热毯，因为是半波整流，电热毯两端所加的是约100 伏的脉动直流电，发热不高，所以是保温或低温状态。
开关扳到“ 2 ”的位置，220 伏市电直接接到电热毯上，所以是高温档。
例 2 高压电子灭蚊蝇器图 6 是利用倍压整流原理得到小电流直流高压电的灭蚊蝇器。
220 伏交流经过四倍压整流后输出电压可达1100 伏，把这个直流高压加到平行的金属丝网上。
网下放诱饵，当苍蝇停在网上时造成短路，电容器上的高压通过苍蝇身体放电把蝇击毙。
苍蝇尸体落下后，电容器又被充电，电网又恢复高压。
这个高压电网电流很小，因此对人无害。
由于昆虫夜间有趋光性，因此如在这电网后面放一个 3 瓦荧光灯或小型黑光灯，就可以诱杀蚊虫和有害昆虫。
例 3 实用稳压电源图7 是一个实用的稳压电源。
输出电压 3 ～9 伏可调，输出电流最大100 毫安。
这个电路就是串联型稳压电源电路。
要注意的是:①整流桥的画法和图2 （c ）不同，实际上它就是桥式整流电路。
②这个电路使用PNP 型锗管，所以输出是负电压，正极接地。
③用两个普通二极管代替稳压管。
任何二极管的正向压降都是基本不变的，因此可用二极管代替稳压管。
2AP 型二极管的正向压降约是0.3 伏，2CP 型约是0.7 伏，2CZ 型约是1 伏。
图中用了两个2CZ 二极管作基准电压。
④取样电阻是一个电位器，所以输出电压是可调的。
能够把微弱的信号放大的电路叫做放大电路或放大器。
例如助听器里的关键部件就是一个放大器。
放大电路的用途和组成放大器有交流放大器和直流放大器。
交流放大器又可按频率分为低频、中源和高频；接输出信号强弱分成电压放大、功率放大等。
此外还有用集成运算放大器和特殊晶体管作器件的放大器。
它是电子电路中最复杂多变的电路。
但初学者经常遇到的也只是少数几种较为典型的放大电路。
读放大电路图时也还是按照“逐级分解、抓住关键、细致分析、全面综合”的原则和步骤进行。
首先把整个放大电路按输入、输出逐级分开，然后逐级抓住关键进行分析弄通原理。
放大电路有它本身的特点：一是有静态和动态两种工作状态，所以有时往往要画出它的直流通路和交流通路才能进行分析；二是电路往往加有负反馈，这种反馈有时在本级内，有时是从后级反馈到前级，所以在分析这一级时还要能“瞻前顾后”。
在弄通每一级的原理之后就可以把整个电路串通起来进行全面综合。
下面我们介绍几种常见的放大电路。
低频电压放大器低频电压放大器是指工作频率在20 赫～20 千赫之间、输出要求有一定电压值而不要求很强的电流的放大器。
（ 1 ）共发射极放大电路图 1 （a ）是共发射极放大电路。
C1 是输入电容，C2 是输出电容，三极管VT 就是起放大作用的器件，RB 是基极偏置电阻,RC 是集电极负载电阻。
1 、3 端是输入，2 、3 端是输出。
3 端是公共点，通常是接地的，也称“地”端。
静态时的直流通路见图1 （b ），动态时交流通路见图1 （c ）。
电路的特点是电压放大倍数从十几到一百多，输出电压的相位和输入电压是相反的，性能不够稳定，可用于一般场合。
（ 2 ）分压式偏置共发射极放大电路图 2 比图 1 多用 3 个元件。
基极电压是由RB1 和RB2 分压取得的，所以称为分压偏置。
发射极中增加电阻RE 和电容CE ，CE 称交流旁路电容，对交流是短路的；RE 则有直流负反馈作用。
所谓反馈是指把输出的变化通过某种方式送到输入端，作为输入的一部分。
如果送回部分和原来的输入部分是相减的，就是负反馈。
图中基极真正的输入电压是RB2 上电压和RE 上电压的差值，所以是负反馈。
由于采取了上面两个措施，使电路工作稳定性能提高，是应用最广的放大电路。
（3 ）射极输出器图 3 （ a ）是一个射极输出器。
它的输出电压是从射极输出的。
图 3 （b ）是它的交流通路图，可以看到它是共集电极放大电路。
这个图中，晶体管真正的输入是V i 和V o 的差值，所以这是一个交流负反馈很深的电路。
由于很深的负反馈，这个电路的特点是：电压放大倍数小于1 而接近1 ，输出电压和输入电压同相，输入阻抗高输出阻抗低，失真小，频带宽，工作稳定。
