PCB原理图设计

PCB从单层发展到双面、多层和挠性，并且仍旧保持着各自的发展趋势。

由于不断地向高精度、高密度和高可靠性方向发展，不断缩小体积、减少成本、提高性能，使得印刷板在未来设备的发展工程中，仍然保持着强大的生命力。

那么PCB是如何设计的呢？看完以下七大步骤就懂啦！1、前期准备包括准备元件库和原理图。

在进行PCB设计之前，首先要准备好原理图SCH 元件库和PCB元件封装库。

PCB元件封装库最好是工程师根据所选器件的标准尺寸资料建立。

原则上先建立PC的元件封装库，再建立原理图SCH元件库PCB元件封装库要求较高，它直接影响PCB的安装；原理图SCH元件库要求相对宽松，但要注意定义好管脚属性和与PCB元件封装库的对应关系。

2、PCB结构设计根据已经确定的电路板尺寸和各项机械定位，在PCB设计环境下绘制PCB 板框，并按定位要求放置所需的接插件、按键/开关、螺丝孔、装配孔等等。

充分考虑和确定布线区域和非布线区域（如螺丝孔周围多大范围属于非布线区域）。

3、PCB布局设计布局设计即是在PCB板框内按照设计要求摆放器件。

在原理图工具中生成网络表（Design→Create Netlist），之后在PCB软件中导入网络表（Design →Import Netlist）。

网络表导入成功后会存在于软件后台，通过Placement操作可以将所有器件调出、各管脚之间有飞线提示连接，这时就可以对器件进行布局设计了。

PCB布局设计是PCB整个设计流程中的重要工序，越复杂的PCB板，布局的好坏越能直接影响到后期布线的实现难易程度。

布局设计依靠电路板设计师的电路基础功底与设计经验丰富程度，对电路板设计师属于较高的要求。

初级电路板设计师经验尚浅、适合小模块布局设计或整板难度较低的PCB布局设计任务。

4、PCB布线设计PCB布线设计是整个PCB设计中工作量大的工序，直接影响着PCB板的性能好坏。

在PCB的设计过程中，布线一般有三种境界：首先是布通，这是PCB 设计的基本的入门要求；其次是电气性能的满足，这是衡量一块PCB板是否合格的标准，在线路布通之后，认真调整布线、使其能达到好的电气性能；再次是整齐美观，杂乱无章的布线、即使电气性能过关也会给后期改板优化及测试与维修带来极大不便，布线要求整齐划一，不能纵横交错毫无章法。

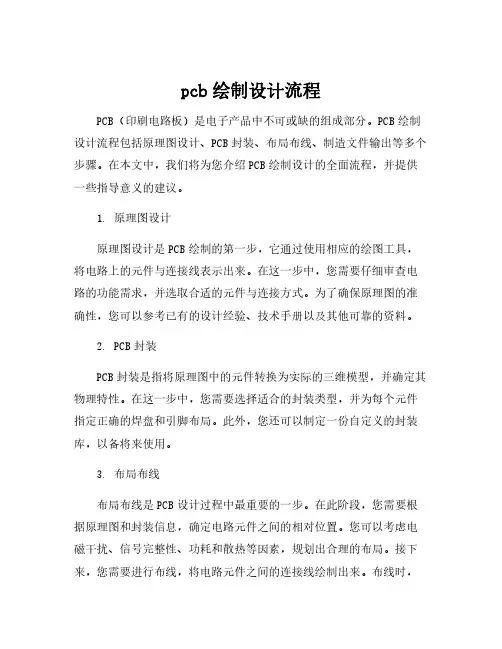

pcb绘制设计流程PCB（印刷电路板）是电子产品中不可或缺的组成部分。

PCB绘制设计流程包括原理图设计、PCB封装、布局布线、制造文件输出等多个步骤。

在本文中，我们将为您介绍PCB绘制设计的全面流程，并提供一些指导意义的建议。

1.原理图设计原理图设计是PCB绘制的第一步，它通过使用相应的绘图工具，将电路上的元件与连接线表示出来。

在这一步中，您需要仔细审查电路的功能需求，并选取合适的元件与连接方式。

为了确保原理图的准确性，您可以参考已有的设计经验、技术手册以及其他可靠的资料。

2.PCB封装PCB封装是指将原理图中的元件转换为实际的三维模型，并确定其物理特性。

在这一步中，您需要选择适合的封装类型，并为每个元件指定正确的焊盘和引脚布局。

此外，您还可以制定一份自定义的封装库，以备将来使用。

3.布局布线布局布线是PCB设计过程中最重要的一步。

在此阶段，您需要根据原理图和封装信息，确定电路元件之间的相对位置。

您可以考虑电磁干扰、信号完整性、功耗和散热等因素，规划出合理的布局。

接下来，您需要进行布线，将电路元件之间的连接线绘制出来。

布线时，您可以采用追踪（routing）、走线（tracing）或者自动布线工具，确保各信号线之间无干扰，并注意保持合适的电源、地线和信号线之间的距离。

4.制造文件输出制造文件输出是将最终设计的PCB转化为制造所需的文件格式。

这些文件包括层图（Layer Stackup）、钻孔图（Drill File）、露铜图（Gerber File）等。

将这些文件准确地发送给PCB制造商，可以确保最终生产出符合设计要求的印刷电路板。

在进行PCB绘制设计时，还有一些额外的指导意义可以帮助您提高效率和准确性：1.合理规划电路布局，尽量减少信号线的交叉和干扰。

2.选择合适的封装，确保尺寸和物理特性与电路要求相匹配。

3.在设计过程中多次进行验证和测试，识别和修复潜在问题。

4.使用专业的PCB设计软件，并熟练掌握其各项功能和工具。

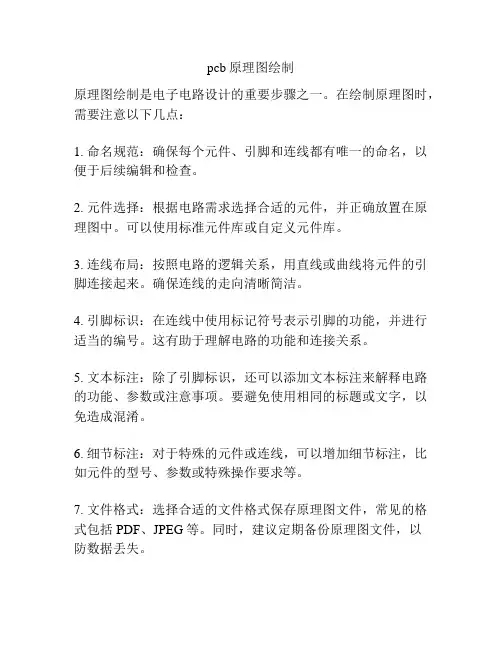

pcb原理图绘制
原理图绘制是电子电路设计的重要步骤之一。

在绘制原理图时，需要注意以下几点：
1. 命名规范：确保每个元件、引脚和连线都有唯一的命名，以便于后续编辑和检查。

2. 元件选择：根据电路需求选择合适的元件，并正确放置在原理图中。

可以使用标准元件库或自定义元件库。

3. 连线布局：按照电路的逻辑关系，用直线或曲线将元件的引脚连接起来。

确保连线的走向清晰简洁。

4. 引脚标识：在连线中使用标记符号表示引脚的功能，并进行适当的编号。

这有助于理解电路的功能和连接关系。

5. 文本标注：除了引脚标识，还可以添加文本标注来解释电路的功能、参数或注意事项。

要避免使用相同的标题或文字，以免造成混淆。

6. 细节标注：对于特殊的元件或连线，可以增加细节标注，比如元件的型号、参数或特殊操作要求等。

7. 文件格式：选择合适的文件格式保存原理图文件，常见的格式包括PDF、JPEG等。

同时，建议定期备份原理图文件，以
防数据丢失。

绘制原理图需要一定的专业知识和经验，遵循上述原则可以提高绘制效果和准确性。

同时，也要注意参考相关标准和规范，确保原理图的可读性和准确性。

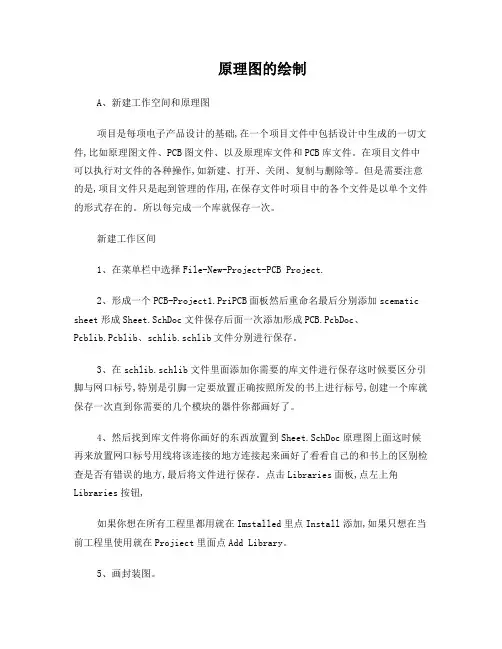

原理图的绘制A、新建工作空间和原理图项目是每项电子产品设计的基础,在一个项目文件中包括设计中生成的一切文件,比如原理图文件、PCB图文件、以及原理库文件和PCB库文件。

在项目文件中可以执行对文件的各种操作,如新建、打开、关闭、复制与删除等。

但是需要注意的是,项目文件只是起到管理的作用,在保存文件时项目中的各个文件是以单个文件的形式存在的。

所以每完成一个库就保存一次。

新建工作区间1、在菜单栏中选择File-New-Project-PCB Project.2、形成一个PCB-Project1.PriPCB面板然后重命名最后分别添加scematic sheet形成Sheet.SchDoc文件保存后面一次添加形成PCB.PcbDoc、Pcblib.Pcblib、schlib.schlib文件分别进行保存。

3、在schlib.schlib文件里面添加你需要的库文件进行保存这时候要区分引脚与网口标号,特别是引脚一定要放置正确按照所发的书上进行标号,创建一个库就保存一次直到你需要的几个模块的器件你都画好了。

4、然后找到库文件将你画好的东西放置到Sheet.SchDoc原理图上面这时候再来放置网口标号用线将该连接的地方连接起来画好了看看自己的和书上的区别检查是否有错误的地方,最后将文件进行保存。

点击Libraries面板,点左上角Libraries按钮,如果你想在所有工程里都用就在Imstalled里点Install添加,如果只想在当前工程里使用就在Projiect里面点Add Library。

5、画封装图。

根据我们焊电路板的板子来测量距离将需要的器件进行封装,封装的过程中那一页会出现一个十字号将焊盘放置在十字号上确保第一个焊盘的x、y值都为零然后按照自己测量的数据一次拍好焊盘在一个在Top Layer这一层上放置,防止完成后切换到Top Overlay上面进行划线封装。

对于LED灯要表明它的正极同样的道理没画好一个库进行一次保存直到最终完成了。

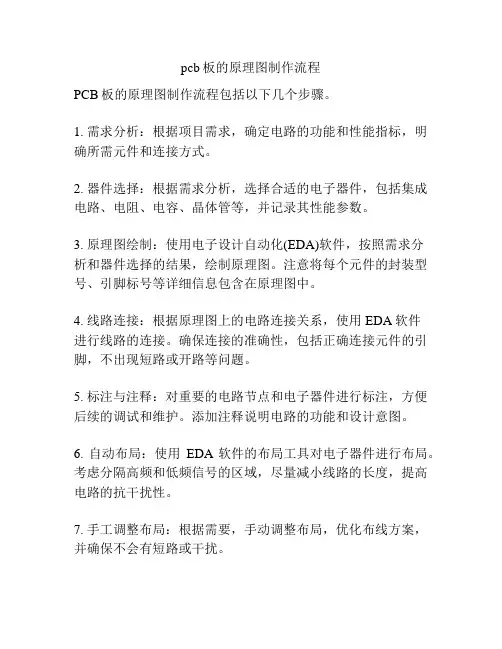

pcb板的原理图制作流程PCB板的原理图制作流程包括以下几个步骤。

1. 需求分析：根据项目需求，确定电路的功能和性能指标，明确所需元件和连接方式。

2. 器件选择：根据需求分析，选择合适的电子器件，包括集成电路、电阻、电容、晶体管等，并记录其性能参数。

3. 原理图绘制：使用电子设计自动化(EDA)软件，按照需求分析和器件选择的结果，绘制原理图。

注意将每个元件的封装型号、引脚标号等详细信息包含在原理图中。

4. 线路连接：根据原理图上的电路连接关系，使用EDA软件进行线路的连接。

确保连接的准确性，包括正确连接元件的引脚，不出现短路或开路等问题。

5. 标注与注释：对重要的电路节点和电子器件进行标注，方便后续的调试和维护。

添加注释说明电路的功能和设计意图。

6. 自动布局：使用EDA软件的布局工具对电子器件进行布局。

考虑分隔高频和低频信号的区域，尽量减小线路的长度，提高电路的抗干扰性。

7. 手工调整布局：根据需要，手动调整布局，优化布线方案，并确保不会有短路或干扰。

8. 线路布线：使用EDA软件的布线工具进行线路的布线。

遵循规则，分配线宽、间距和层数，确保布线的可靠性和稳定性。

9. 贴片元件布置：根据线路布线的情况，调整贴片元件的位置，使得布线更加顺畅和合理。

10. DRC检查：进行设计规则检查(DRC)，确保电路符合制造工艺的要求，如最小线宽、最小孔径等。

11. 输出生成：根据设计要求，生成PCB板的制造文件，如Gerber文件，以便进行后续的PCB制造和组装。

以上是PCB板的原理图制作流程，根据这个流程可以完成整个原理图设计的过程。

一般PCB基本设计流程如下：前期准备->PCB结构设计->PCB布局->布线->布线优化和丝印->网络和DRC检查和结构检查->制版。

第一：前期准备。

这包括准备元件库和原理图。

“工欲善其事，必先利其器”，要做出一块好的板子，除了要设计好原理之外，还要画得好。

在进行PCB设计之前，首先要准备好原理图SCH的元件库和PCB的元件库。

元件库可以用peotel自带的库，但一般情况下很难找到合适的，最好是自己根据所选器件的标准尺寸资料自己做元件库。

原则上先做PCB的元件库，再做SCH的元件库。

PCB的元件库要求较高，它直接影响板子的安装；SCH的元件库要求相对比较松，只要注意定义好管脚属性和与PCB元件的对应关系就行。

PS：注意标准库中的隐藏管脚。

之后就是原理图的设计，做好后就准备开始做PCB设计了。

第二：PCB结构设计。

这一步根据已经确定的电路板尺寸和各项机械定位，在PCB设计环境下绘制PCB板面，并按定位要求放置所需的接插件、按键/开关、螺丝孔、装配孔等等。

并充分考虑和确定布线区域和非布线区域（如螺丝孔周围多大范围属于非布线区域）。

第三：PCB布局。

布局说白了就是在板子上放器件。

这时如果前面讲到的准备工作都做好的话，就可以在原理图上生成网络表（Design->CreateNetlist），之后在PCB图上导入网络表（Design->LoadNets）。

就看见器件哗啦啦的全堆上去了，各管脚之间还有飞线提示连接。

然后就可以对器件布局了。

一般布局按如下原则进行：①．按电气性能合理分区，一般分为：数字电路区(即怕干扰、又产生干扰)、模拟电路区(怕干扰)、功率驱动区（干扰源）；②．完成同一功能的电路，应尽量靠近放置，并调整各元器件以保证连线最为简洁；同时，调整各功能块间的相对位置使功能块间的连线最简洁；③．对于质量大的元器件应考虑安装位置和安装强度；发热元件应与温度敏感元件分开放置，必要时还应考虑热对流措施；以上就是PCB设计的主要流程，。

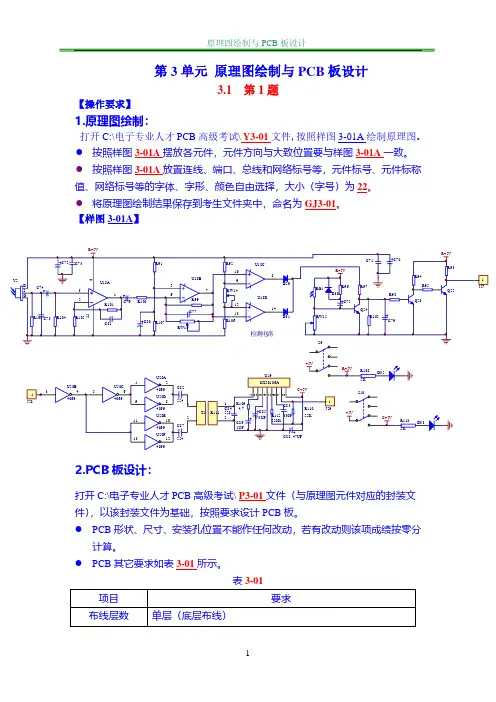

第3单元原理图绘制与PCB板设计3.1 第1题【操作要求】1.原理图绘制：打开C:\电子专业人才PCB高级考试\ Y3-01文件，按照样图3-01A绘制原理图。

⚫按照样图3-01A摆放各元件，元件方向与大致位置要与样图3-01A一致。

⚫按照样图3-01A放置连线、端口、总线和网络标号等，元件标号、元件标称值、网络标号等的字体、字形、颜色自由选择，大小（字号）为22。

⚫将原理图绘制结果保存到考生文件夹中，命名为GJ3-01。

【样图3-01A】2.PCB板设计：打开C:\电子专业人才PCB高级考试\ P3-01文件（与原理图元件对应的封装文件），以该封装文件为基础，按照要求设计PCB板。

⚫PCB形状、尺寸、安装孔位置不能作任何改动，若有改动则该项成绩按零分计算。

⚫PCB其它要求如表3-01所示。

3.2 第2题【操作要求】1.原理图绘制：打开C:\电子专业人才PCB高级考试\ Y3-02文件，按照样图3-02A绘制原理图。

⚫按照样图3-02A摆放各元件，元件方向与大致位置要与样图3-02A一致。

⚫按照样图3-02A放置连线、端口、总线和网络标号等，元件标号、元件标称值、网络标号等的字体、字形、颜色自由选择，大小（字号）为20。

⚫将原理图绘制结果保存到考生文件夹中，命名为GJ3-02。

2.PCB板设计：打开C:\电子专业人才PCB高级考试\ P3-02文件（与原理图元件对应的封装文件），以该封装文件为基础，按照要求设计PCB板。

⚫PCB形状、尺寸、安装孔位置不能作任何改动，若有改动则该项成绩按零分计算。

⚫PCB其它要求如表3-02所示。

表3-023.3 第3题【操作要求】1.原理图绘制：打开C:\电子专业人才PCB高级考试\ Y3-03文件，按照样图3-03A绘制原理图。

⚫按照样图3-03A摆放各元件，元件方向与大致位置要与样图3-03A一致。

⚫按照样图3-03A放置连线、端口、总线和网络标号等，元件标号、元件标称值、网络标号等的字体、字形、颜色自由选择，大小（字号）为16。

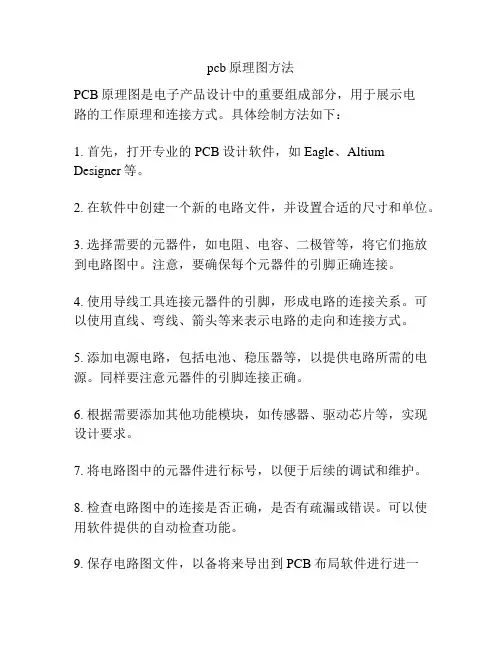

pcb原理图方法
PCB原理图是电子产品设计中的重要组成部分，用于展示电
路的工作原理和连接方式。

具体绘制方法如下：
1. 首先，打开专业的PCB设计软件，如Eagle、Altium Designer等。

2. 在软件中创建一个新的电路文件，并设置合适的尺寸和单位。

3. 选择需要的元器件，如电阻、电容、二极管等，将它们拖放到电路图中。

注意，要确保每个元器件的引脚正确连接。

4. 使用导线工具连接元器件的引脚，形成电路的连接关系。

可以使用直线、弯线、箭头等来表示电路的走向和连接方式。

5. 添加电源电路，包括电池、稳压器等，以提供电路所需的电源。

同样要注意元器件的引脚连接正确。

6. 根据需要添加其他功能模块，如传感器、驱动芯片等，实现设计要求。

7. 将电路图中的元器件进行标号，以便于后续的调试和维护。

8. 检查电路图中的连接是否正确，是否有疏漏或错误。

可以使用软件提供的自动检查功能。

9. 保存电路图文件，以备将来导出到PCB布局软件进行进一
步设计。

在绘制PCB原理图时，应避免重复使用相同的标题文字，以免给阅读者造成困惑。

可以使用简洁明了的标注和图例来表达电路元件和连接方式。

如何设计pcb电路原理图
二、设置图纸参数：用户要根据电路设计的复杂程度以及要求的图纸规范设置原理图图纸的幅面大小、方向、标题栏的格式等图纸参数。

此外，用户还要根据需要设置原理图的设计信息，诸如公司名称以及设计人员的姓名和绘图日期等。

四、放置和调整元器件：从载入的原理图符号库中选定绘图所需的元器件，将其逐一放置到工作平台上，然后根据清晰、美观的设计要求，调整元器件位置，为下一步的布线工作打好基础。

五、设置元器件属性：元器件布局完毕后，接下来要对各个元器件的属性进行设置，元器件的属性主要包括元器件的序号、封装形式和元器件型号等。

六、原理图布线：该过程是绘制电路原理图的核心。

用户要将事先放置好的元器件用具有电气意义的导线、网络标号等连接起来，使各元器件之间满足用户所设计的电气连接关系。

七、添加注释：该过程主要是对电路原理图做一些相应的说明、标注和修饰等，使图纸美观并增强其可读性。

如果用户不需要添加注释，该步可以省略。

八、检查和修改：由于原始设计存在问题或绘制导线过程的粗心大意，初步绘制
完成的电路原理图难免存在错误，所以用户还要利用Protel 99SE所提供的各种校
验工具，对初步绘制完成的电路原理图进行检查，并做进一步的调整和修改，以保证电路原理图正确无误。

原理图PCB板设计制作规范标准1.原理图设计规范标准(1)命名规范：元件、管脚、信号和电源名称要规范命名，方便理解和维护。

可以采用英文缩写、音译或中文拼音等。

(2)元件库的选择：选择适合自己设计的元件库，要求库的内容完整，符合组织结构，元件属性准确。

(3)连线规范：连线要整齐划一，不交叉，避免拐弯和折线。

信号线要分类，分层布线，并遵循最短路径原则，尽量减小信号传输时延。

(4)参考识别：添加参考识别，包括PCB板图名、版次、日期等，方便识别和追溯。

(5)技术文件：原理图要包括技术文件，如元件清单、电源电压要求、信号电平要求等，方便后期调试和维护。

2.PCB板设计规范标准(1)PCB尺寸：根据产品的空间限制和规划，确定PCB板的尺寸，尽量利用空间，减小板面积。

(2)元件布局：根据电路功能和元件特性，合理布局元件，避免干扰和信号串扰。

功率大的元件和高频元件要分开布局，并留出足够的散热空间。

(3)关键信号处理：对于关键信号，如时钟信号、高速信号等，要特别处理。

如增加阻抗控制、差分布线、屏蔽等。

(4)电源和地线：电源和地线要分层布局，减小干扰。

同时要考虑电源电流的分布和供电稳定性，合理设计电源网络。

(5)线宽和间距：根据电流和信号传输要求，选择适当的线宽和间距。

高速信号要考虑传输线的阻抗匹配。

(6)引脚和焊盘：确定元件的引脚和焊盘布局，要考虑元件安装和焊接时的易用性和可靠性。

(1)层数和堆叠：根据电路复杂度和性能要求，确定PCB板的层数和堆叠方式。

(2)板材选择：根据电路功率、频率等要求，选择适合的板材，如FR4、高TG板等。

(3)焊接工艺：确定焊接工艺和焊接方式，如SMT、DIP等。

要考虑焊点的可靠性和焊接质量。

(4)表面处理：根据焊接方式和要求，选择适当的表面处理方式，如HASL、ENIG等，保证焊点的可靠性。

(5)丝印和标识：在PCB板上添加丝印和标识，包括元件位置、极性标识、工艺信息等，方便组装和维护。

原理图与pcb设计教程
在进行原理图与PCB设计时，有一些基本的步骤和注意事项需要遵循。

以下是一个简单的教程，介绍了原理图与PCB设计的一般流程。

1. 确定设计需求：首先，明确设计的需求和目标，包括电路功能、性能要求和尺寸限制等。

2. 绘制原理图：根据设计需求，利用原理图绘制软件如Altium Designer或Eagle等，绘制出电路的逻辑连接和元件布局。

3. 定义元件：选择适当的元件并进行库部分的添加，确保元件的型号和规格与实际使用中的元件相匹配。

4. 连接引脚：根据原理图，利用软件工具连接元件引脚，形成电路板上的逻辑连接。

5. 调整布局：根据电路板尺寸和功能需求，进行元件布局的调整。

确保元件之间的间距足够，避免信号干扰和能量耦合。

6. 设计电源和地面平面：为电路板添加适当的电源和地平面，以提供稳定的供电和良好的信号屏蔽。

7. 进行走线：根据元件布局和逻辑连接，在电路板的不同层之间进行走线。

注意避开敏感信号，减少信号损耗和噪音干扰。

8. 检查规则：使用软件工具检查电路板的规则，包括连线长度，干扰规则和规格要求等。

9. 添加电源滤波器：为了滤除电源中的噪声和电磁干扰，可以添加电源滤波器。

10. 生成Gerber文件：当电路板设计完成后，生成标准的Gerber文件，以便后续的制造和组装。

以上是一个简单的原理图与PCB设计的流程。

在实际设计过
程中，还需要考虑信号完整性、散热、设计规范等因素，以确保设计的可靠性和性能达到预期目标。

为了更好地了解和掌握原理图与PCB设计的技巧，建议进行相关的培训和实践。

pcb原理图设计过程PCB原理图设计过程。

PCB（Printed Circuit Board）即印刷电路板，是电子元器件的支撑体，也是电子元器件的连接器。

在电子产品的设计中，PCB原理图设计是至关重要的一步。

下面将介绍PCB原理图设计的整个过程。

首先，PCB原理图设计的第一步是需求分析。

在这个阶段，设计人员需要与客户充分沟通，了解客户对产品的功能、性能、尺寸等各方面的要求。

同时，还需要对电路的功能进行深入理解，明确各个功能模块之间的关系，以及各个元器件的连接方式。

第二步是原理图的绘制。

在这一阶段，设计人员需要根据需求分析的结果，利用EDA软件（如Altium Designer、Cadence等）进行原理图的绘制。

在绘制原理图的过程中，需要考虑元器件的选择、连接方式、信号传输路径等因素，确保原理图的准确性和完整性。

第三步是原理图的验证。

在这个阶段，设计人员需要对绘制好的原理图进行验证，确保原理图的正确性和稳定性。

验证的方式可以采用仿真软件进行电路仿真，以及手工检查原理图的连接是否正确、元器件的选型是否合适等。

第四步是原理图的优化。

在验证过程中，可能会发现一些问题，比如信号干扰、电源噪声等。

设计人员需要对这些问题进行分析，并进行相应的优化，以确保原理图的稳定性和可靠性。

第五步是原理图的文档输出。

在这一阶段，设计人员需要将绘制好的原理图进行文档输出，包括PDF格式的原理图、元器件清单、布局图等。

这些文档将作为后续PCB布板、元器件采购等工作的重要依据。

最后，PCB原理图设计的最后一步是团队评审。

在这个阶段，设计团队需要对绘制好的原理图进行评审，确保原理图的准确性、稳定性和可靠性。

同时，也可以通过评审的方式发现原理图中可能存在的问题，并进行及时的调整和优化。

总的来说，PCB原理图设计是电子产品设计中至关重要的一环。

通过以上的介绍，相信大家对PCB原理图设计的整个过程有了更深入的了解，希望能对大家的工作有所帮助。

pcb板原理图PCB板原理图。

PCB板原理图是电子产品设计中不可或缺的一部分，它是整个电路设计的基础，对于电路的功能实现和性能稳定起着至关重要的作用。

在进行PCB板原理图设计时，我们需要考虑到电路的功能需求、性能参数、布局要求等多方面因素，因此，本文将从PCB板原理图的设计要点、常见问题及解决方法等方面进行详细介绍。

首先，PCB板原理图的设计要点包括以下几个方面：1. 电路功能需求分析，在进行PCB板原理图设计之前，我们需要对电路的功能需求进行充分的分析，明确电路的输入输出信号、电源供电、通信接口等功能模块，以便在设计中合理布局各功能模块的位置和连接方式。

2. 元器件选型和布局，在PCB板原理图设计中，选择合适的元器件对电路的性能和稳定性至关重要。

因此，我们需要根据电路的功能需求和性能参数选择合适的元器件，并合理布局这些元器件的位置，以减小电路的干扰和提高整体性能。

3. 信号线路设计，在PCB板原理图设计中，信号线路的设计直接影响到电路的传输性能和抗干扰能力。

因此，我们需要合理规划信号线路的走向和长度，减小信号线路的串扰和延迟，以确保信号的稳定传输。

4. 电源供电设计，电源供电是整个电路设计中至关重要的一环，稳定的电源供电能够保证电路的正常工作。

在PCB板原理图设计中，我们需要合理规划电源线路的走向和连接方式，减小电源线路的噪声和波动，以确保电路的稳定供电。

其次，PCB板原理图设计中常见的问题及解决方法包括以下几个方面：1. 电路布局不合理，在PCB板原理图设计中，电路布局不合理会导致信号干扰、电磁辐射等问题。

解决方法是合理规划元器件的位置和连接方式，减小电路的干扰和提高整体性能。

2. 信号线路串扰，信号线路串扰会导致信号传输不稳定，影响电路的性能。

解决方法是合理规划信号线路的走向和长度，减小信号线路的串扰和延迟。

3. 电源线路波动，电源线路波动会导致电路的不稳定供电，影响电路的正常工作。

解决方法是合理规划电源线路的走向和连接方式，减小电源线路的噪声和波动。

pcb原理图制作
要制作无标题的PCB原理图，可以按照以下步骤操作：
1. 打开电路设计软件，如Altium Designer、Eagle等。

2. 创建一个新项目，并设置好工作区和单位。

3. 在工作区绘制电路图的基本框架，包括各个元件的位置和连接关系，但不要添加标题。

4. 选取合适的元件并放置到对应的位置，注意元件的方向和引脚连接。

5. 依次连接各个元件的引脚，确保连接正确无误。

6. 添加必要的电路标记，如电源、地线等，确保符号清晰可辨。

7. 通过工具栏或快捷键添加元件的数值、标识等信息，但不要使用相同的标题。

8. 检查电路图的连线和元件连接情况，确保没有错误或遗漏。

9. 根据设计需求，添加辅助元件，如测试点、跳线等。

10. 保存并导出电路图文件，可以选择保存为PDF、PNG等格式。

确保制作的电路图没有相同标题的文字，有助于提高可读性和减少混淆。

请注意，虽然本文提供了一般的PCB原理图制作
步骤，但具体软件操作略有差异，建议根据所使用的电路设计软件的教程进行操作。
