10 kV配电线路的计算10 kV配电线路结构复杂，有的是用户专线，只接一两个用户，类似于输电线路；有的呈放射状，几十台甚至上百台变压器T接于同一条线路的各个分支上；有的线路短到几十米，有的线路长到几十千米；有的线路上配电变压器容量很小，最大不超过100 kVA，有的线路上却达几千千伏安的变压器；有的线路上设有开关站或用户变电站，还有多座并网小水电站等。

有的线路属于最末级保护。

1 10 kV线路的具体问题对于输电线路而言，一般无T接负荷，至多T接一、两个集中负荷。

因此，利用规范的保护整定计算方法，各种情况都能够计算，一般均满足要求。

但对于10 kV配电线路，由于以上所述的特点，在设计、整定、运行中会碰到一些具体问题，整定计算时需做一些具体的、特殊的考虑，以满足保护的要求。

2 保护整定应考虑系统运行方式按《城市电力网规划设计导则》，为了取得合理的经济效益，城网各级电压的短路容量应该从网络的设计、电压等级、变压器的容量、阻抗的选择、运行方式等方面进行控制，使各级电压下断路器的开断电流以及设备的动热稳定电流得到配合，该导则推荐10 kV短路电流I k≤16 kA。

系统最大运行方式，流过保护装置短路电流最大的运行方式（由系统阻抗最小的电源供电）。

系统最小运行方式，流过保护装置短路电流最小的运行方式（由系统阻抗最大的电源供电）。

在无110 kV系统阻抗资料的情况时，由于3～35 kV系统容量与110 kV系统比较，相对较小，其各元件阻抗相对较大，则可近似认为110 kV系统容量为无穷大，对实际计算结果没有多大影响。

选取基准容量Sjz = 100 MVA，10 kV基准电压Ujz = 10.5kV，10 kV基准电流Ijz = 5.5 kA，10 kV基准阻抗Zjz = 1.103Ω。

3 整定计算方案10 kV配电线路的保护，一般采用瞬时电流速断（Ⅰ段）、定时限过电流（III段）及三相一次重合闸构成。

特殊线路结构或特殊负荷线路保护，不能满足要求时，可考虑增加其它保护，如保护Ⅱ段、电流电压速断、电压闭锁过电流、电压闭锁方向过电流等。

关于各类电量的计算公式无功电量的计算公式一、高压高计用户：正向无功电量+|反向无功电量|其中：正向无功电量=（本月表字-上月表字）*倍率反向无功电量=（本月表字-上月表字）*倍率二、高压低计用户：正向无功电量+|反向无功电量-无功铜损-无功铁损|就是说：正向无量和反向无功电量与（无功铜损+无功铁损）差值的绝对值的和。

供配电系统浪费电量的计算1. 低负载系数配电变压器浪费量的计算方法依据标准GB/T16664—1996《企业供配电系统节能监测方法》和GB/T13462—1992 《工矿企业电力变压器经济运行导则》。

该计算方法适用于各类企业、事业等用电单位运行的配电变压器。

变压器负载系数β合格指标：（1）单台运行时≤ ≤1（2）两台及两台以上并列运行的，按设计的经济运行方式。

计算公式：①视在功率法测试期的变压器负载系数计算公式：β= ，S=S ----- 变压器平均输出视在容量，kV A；S e ----- 变压器额定容量，kV A；W P ----- 变压器输出实测有功电量，kW·h；W q ----- 变压器输出实测无功电量，kvar·h；Tc ----- 测试期时间，h。

②电流近似值法适合于负载电流比较稳定的变压器，对于负载电流波动较大的变压器应采用视在功率法。

β ，=---- 负载侧均方根电流，A；---- 负载侧测试电流，A；n ---- 代表日电流测试次数；---- 负载侧额定电流，A。

（3）综合功率经济负载系数=×，%×式中； --- 变压器空载损耗，kW；--- 变压器额定负载损耗，kW；--- 变压器励磁功率，kvar；--- 变压器额定负载漏磁功率，kvar；--- 变压器无功经济当量，kW/kvar，取0.02；--- 变压器空载电流百分数，%；--- 变压器短路电压百分数，%。

变压器特性参数、、、由设备档案、铭牌、产品手册、出厂（或大修）试验报告中查取。

电工技术(常用计算)一、10（6）/0.4千伏三相变压器一、二次额定电流的计算口诀：容量算电流，系数相乘求，六千零点一，十千点零六，低压流好算，容量一倍半。

说明：只要用变压器容量数（千伏安）乘以系数，便可得出额定电流。

“六千零点一，十千点零六”是指一次电压为6千伏的三相变压器，它的一次额定电流为容量数×0.1，即千伏安数×0.1。

一次电压为10千伏的三相变压器，一次额定电流为容量数×0.06。

这两种变压器的二次侧（低压侧）额定电流皆为千伏安数×1.5，这就是“低压流好算，容量一倍半”的意思。

例1：求10/0.4千伏，100千伏安三相变压器一、二次额定电流：一次侧额定电流为100×0.06=6（A）二次侧额定电流为100×1.5=150（A）例2：6/0.4千伏，50千伏安三相变压器一、二次额定电流：一次侧额定电流为50×0.1=5（A）二次侧额定电流为50×1.5=75（A）※KVA×0.8（cosф）=所带千瓦数※如：10KVA的变压器负荷为8千瓦二、10（6）/0.4千伏三相变压器一、二次熔丝电流的选择计算口诀：低压熔丝即额流，高压二倍来相求。

说明："高压2倍来相求”。

意思是高压侧熔丝大小约为高压侧额定电流的2倍。

这是为了避开变压器空载投入瞬间，高压侧出现的励磁涌流。

这种励磁涌流最高可达额定电流的6-8倍，时间随短，但可能使熔丝熔断，影响正常供电，所以，高压侧熔丝应大于额定电流。

当为额定电流的2倍时，即可以抗住涌流的冲击，又能保证变压器内部故障时很快熔断，起到保护作用。

当熔丝电流计算好后，就可以正确选用一定型号的熔丝。

例：求10/0.4千伏，100千伏安三相变压器高、低压熔丝电流。

根据上述口诀计算出高压侧的额定电流为：100×0.06=6（A）故，高压熔丝为6×2=12（A）低压侧额定电流100×1.5=150（A），低压侧熔丝亦为150（A）三、交流电路视在功率的计算方法视在功率要算快，单相流乘点二二；三相乘上零点七，星星三角没关系。

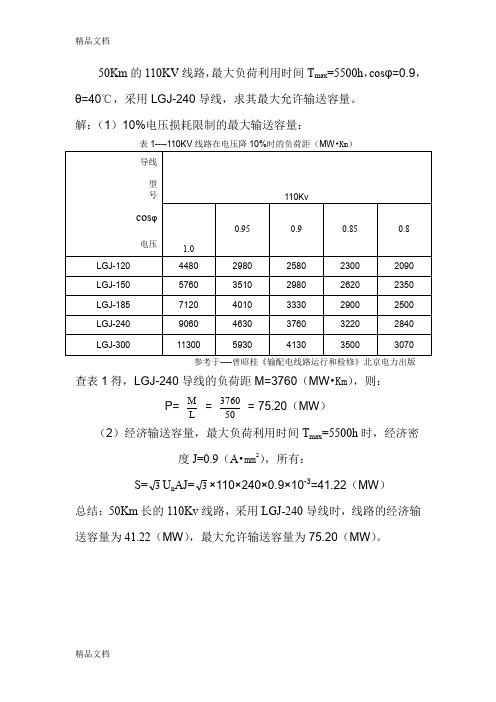

配电线路充电功率计算公式全文共四篇示例，供读者参考第一篇示例：配电线路充电功率计算是在设计充电设备时非常重要的一部分。

充电功率的计算是为了确定该设备所需的电力大小，以便充足地满足充电需求。

在进行配电线路充电功率计算时，需要考虑各种因素，如充电设备的功率、电压、电流等参数，同时还需要考虑线路的负载和容量。

配电线路充电功率计算的公式可以通过以下步骤进行：1.确定充电设备的功率需求。

首先需要确定充电设备的额定功率，通常以千瓦（kW）或瓦（W）为单位。

充电设备的功率需求是计算充电功率的基础，因为只有了解设备的功率需求，才能确定需要提供的电力大小。

2.确定充电设备的电压和电流参数。

充电设备的电压和电流参数是计算功率的重要因素之一。

电压和电流的乘积即为功率，通常以伏特（V）为单位的电压乘以以安培（A）为单位的电流。

通过测量或查看设备规格书可以得知充电设备的电压和电流参数。

3.计算功率。

根据充电设备的功率、电压和电流参数，可以使用以下公式计算充电功率：功率（kW）= 电压（V）× 电流（A）/ 1000功率的单位为千瓦（kW），电压的单位为伏特（V），电流的单位为安培（A）。

4.考虑线路的负载和容量。

在确定充电功率后，还需要考虑配电线路的负载和容量。

配电线路的负载是指线路所能承载的电流大小，而容量则是指线路的截面积大小。

根据充电功率和线路的负载和容量，可以确定最适合的线路规格，并确保线路能够安全地承载充电设备的功率。

第二篇示例：配电线路充电功率计算公式是电力工程中一项重要的计算工作，它涉及到配电线路的设计和运行。

在日常生活中，我们经常会用到充电设备，如手机充电器、电动车充电器等，这些设备需要通过配电线路进行充电。

而配电线路的功率计算则是为了确保充电设备能够正常工作，同时也是为了保证电网的稳定运行。

配电线路的功率计算公式是根据电力学理论和电路分析方法得出的，它能够准确地计算出配电线路中的功率消耗。

在配电线路中，电流、电压和功率之间存在着一定的关系，其中功率是电流与电压的乘积。
