红外光学系统成像分析与优化

试论红外偏振成像系统光学设计1. 引言1.1 研究背景红外偏振成像技术是一种重要的光学成像技术，通过探测目标物体在红外波段的偏振特性来实现高分辨率成像。

红外偏振成像技术在军事、安防、医疗、环境监测等领域具有广泛的应用前景。

目前，随着红外探测器和光学元件制造技术的不断发展和进步，红外偏振成像系统的光学设计越来越受到人们的关注。

在现实世界中，许多目标物体的特征信息都可以通过其在红外波段的偏振特性来进行表征和识别。

不仅可以在日常生活中用于安全检测和犯罪侦查，还可以在医疗领域用于疾病诊断和药物研发。

红外偏振成像技术的发展受到光学设计的限制。

对红外偏振成像系统光学设计进行深入研究和优化具有重要的意义。

通过对红外偏振成像技术的研究和实践，可以更好地理解光学设计原理和流程，进一步提高成像系统的性能和分辨率。

研究红外偏振成像系统的光学设计也可以为相关行业提供更多的创新思路和解决方案，推动该技术在各个领域的广泛应用和发展。

1.2 研究意义红外偏振成像技术在军事、安防、医学和工业领域具有重要的应用价值，可以实现对物体表面的高分辨率成像和材料特性的识别。

红外偏振成像系统的光学设计是整个成像系统中至关重要的一环，直接影响到成像效果和系统性能。

深入研究红外偏振成像系统的光学设计原理和方法具有重要意义。

光学设计是红外偏振成像系统中的关键技术之一，对于提升系统的成像质量和分辨率具有至关重要的作用。

通过合理设计光学系统的光路结构和光学元件的参数，可以有效地优化成像系统的性能，提高成像的清晰度和准确度。

光学设计在红外偏振成像技术的应用中具有广泛的实用性和推广价值。

通过对光学设计原理和流程的深入研究和探讨，可以为工程师和研究人员提供指导和借鉴，帮助他们更好地设计和优化红外偏振成像系统，推动该技术在各个领域的应用和发展。

研究红外偏振成像系统的光学设计具有重要的意义和实用价值。

1.3 研究目的研究目的是为了深入探讨红外偏振成像系统光学设计的原理和方法，以提高系统的成像效果和性能。

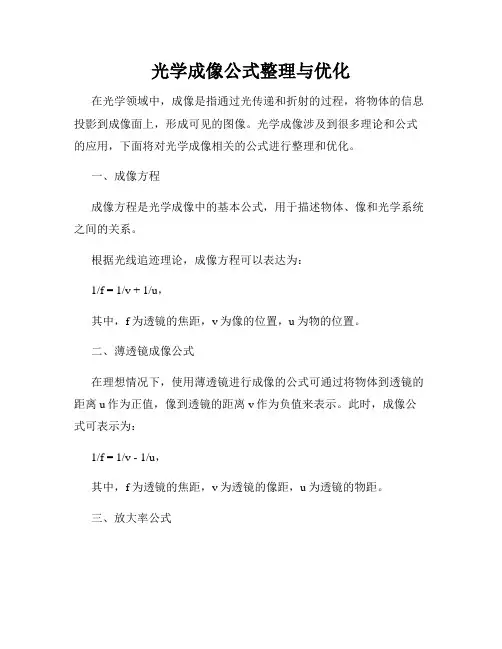

光学成像公式整理与优化在光学领域中，成像是指通过光传递和折射的过程，将物体的信息投影到成像面上，形成可见的图像。

光学成像涉及到很多理论和公式的应用，下面将对光学成像相关的公式进行整理和优化。

一、成像方程成像方程是光学成像中的基本公式，用于描述物体、像和光学系统之间的关系。

根据光线追迹理论，成像方程可以表达为：1/f = 1/v + 1/u，其中，f为透镜的焦距，v为像的位置，u为物的位置。

二、薄透镜成像公式在理想情况下，使用薄透镜进行成像的公式可通过将物体到透镜的距离u作为正值，像到透镜的距离v作为负值来表示。

此时，成像公式可表示为：1/f = 1/v - 1/u，其中，f为透镜的焦距，v为透镜的像距，u为透镜的物距。

三、放大率公式放大率用于描述成像中物体和像的大小关系。

对于薄透镜成像系统，放大率可通过成像公式和公式u/v=|h'/h|推导得出，其中h'为像的高度，h为物体的高度。

根据推导，薄透镜成像系统的放大率可表示为：M = -v/u = -h'/h，其中，M为放大率。

四、单透镜系统离焦公式在实际应用中，透镜系统可能会出现离焦现象，导致像的模糊或失真。

离焦公式用于描述透镜系统的离焦情况。

对于薄透镜成像系统，离焦公式可表示为：1/f = (n-1)(1/R1 - 1/R2) * (1/u - 1/v)，其中，f为透镜的焦距，n为介质的折射率，R1和R2为透镜曲率半径。

五、光圈公式光圈是调节光线的进入量的装置，与透镜系统的成像质量密切相关。

光圈公式描述了光圈的直径与光线的折射角之间的关系。

光圈公式可表示为：d = f/D，其中，d为光圈的直径，f为透镜的焦距，D为物的直径。

光学成像公式在光学设计、成像系统校正和优化中起着重要的作用。

在实际应用中，根据具体情况和需求，可以对公式进行调整和优化，以获得更理想的成像效果。

对于复杂的光学系统，还可以采用矩阵方法、矢量光学等辅助工具来求解和优化成像公式。

第37卷，增刊红外与激光工程2008年6月V ol.37SupplementInfrared and Laser EngineeringJun.2008收稿日期：2008-06-03作者简介：宦克为（），男，吉林长春人，硕士，助教，主要从事红外技术及其应用研究。

：@6红外成像系统的性能测试及评价方法研究宦克为，庞博，石晓光，赵青义，石宁宁（长春理工大学理学院，吉林长春130022）摘要：可全天候工作是红外光电系统与生俱来的优势，性能模型是热成像技术的重要环节，它可为系统设计、分析、论证提供理论依据和分析工具。

以一个实际红外光学系统为例，给出了测试SiTF ，NETD ，MTF ，MRTD 的原理和测试设备，并将理论值和测量结果进行比较，得到较好的一致性。

关键词：红外成像系统；性能模型；SiTF ；NETD ；MTF ；MRTD中图分类号：TN216文献标识码：A文章编号：1007-2276(2008)增(红外)-0482-05Research on per formance testing and evaluation of infraredimaging systemHUAN Ke-wei,PANG Bo,SHI Xiao-guang,ZHAO Qing-yi,SHI Ning-ning(Coll ege of Science ，Changchun University of Science and Technology ，Changchun 130022,Chi na)Abstr act:Infrared Optical-Electric Im aging System （IREOIS ）have an inherent advantage that it can work both day and night.Perform ance model is important to infrared im a ging system.It can provide theoretical basis and analytical tools for system design,analysis and verification.T ake a thermal im aging system for example,the m ethods and equipment of testing SiTF,NETD,MTF and MRTD have been given,and the experimental results and theoretical values have been compared,the consistency is well.Key wor ds:Infrared imaging system ;Performance model;SiTF;NETD;MTF;MRTD0引言近年来，随着各种新型的红外成像系统在军事和民用领域的广泛应用，出现了多种红外成像系统性能预测模型。

光学成像系统分析与优化研究光学成像系统是指将光学信号转换成电信号或者数字信号的一种系统。

在现代科技应用中，光学成像系统有着广泛的应用，其中包括摄影、医学成像、机器视觉等等。

但是，任何系统都有其局限性和不足之处，因此需要优化研究。

下面将从几个不同的方面进行光学成像系统分析与优化研究。

一、成像系统结构与组件在进行光学成像系统分析与优化研究之前，我们需要先了解成像系统的组成部分，其中最为重要的两个部分即为透镜和传感器。

透镜作为光学成像系统中的重要组件，其性能直接影响着成像的质量。

传感器则负责对光学信号进行转换，将光信号转换成数字信号。

在进行优化研究时，必须对透镜和传感器进行详细的性能分析，以确定是否满足实际应用的需求。

二、透镜的优化研究透镜是光学成像系统中最为重要的部分之一。

在进行透镜设计时，必须考虑到透镜的折射率、直径、厚度等因素，以及透镜曲面的形状和位置。

现阶段，最常用的优化研究方法是先对透镜进行光孔追迹模拟，在不同形状和位置的情况下，计算出成像质量的变化情况，以确定最优的设计方案。

此外，透镜表面的制备和涂层也是重要的研究方向。

表面的不均匀性和吸收率会对透镜成像质量产生严重影响，因此需要采取一系列表面处理技术，如激光抛光、离子电子轰击等。

三、传感器的优化研究传感器是将光学信号转换成数字信号的关键设备，负责将透镜成像的光学信号转化为数字信号，以供存储和处理。

传感器的研究方向主要包括分辨率、灵敏度和信噪比。

分辨率是指传感器的像素密度，越高的分辨率意味着更为清晰的图像。

灵敏度则决定了传感器的光学信号捕获能力，而信噪比则是说明背景噪音与图像信号的比值，信噪比越高意味着图像的相对清晰度更高。

因此，在设计传感器时需要注意这些方面参数的综合优化，以提高成像质量。

四、光学成像系统的应用场景光学成像系统具有广泛的应用场景，例如医学成像、航空航天、工业检测等等。

在医学成像方面，光学成像系统主要应用于X光成像、放射能成像和超声成像等方面，以提高癌症、心血管疾病等患者的准确诊断。

红外图像处理系统的方案设计一、引言1.1 研究背景和意义1.2 研究现状分析1.3 研究方法二、红外图像处理系统的需求分析2.1 系统功能需求2.2 性能指标要求2.3 安全性要求三、红外图像处理系统的硬件设计3.1 硬件平台介绍3.2 设计方案分析3.3 具体实现方案四、红外图像处理系统的软件设计4.1 软件平台介绍4.2 系统框架设计4.3 算法实现五、红外图像处理系统的测试与优化5.1 测试环境搭建5.2 测试方案设计5.3 结果分析与系统优化六、总结与展望6.1 研究成果总结6.2 存在问题与改进6.3 发展前景与展望备注：本提纲仅为示范参考，请根据实际情况进行具体修改和完善。

一、引言近年来，随着红外技术的不断发展，红外图像处理系统在很多领域中得到了广泛的应用。

红外图像处理系统主要用于对红外波段的图像进行去噪、提取特征、分类识别等处理，可应用于军事侦察、环境监测、医疗设备等领域。

存在一些红外图像处理算法和技术，如红外成像、数字信号处理和计算机视觉等方向，这些技术和算法对红外图像处理系统的研究起到了关键作用。

本论文的目的是针对红外图像处理系统进行方案设计，通过分析红外图像处理系统的需求，设计出可行的硬件和软件方案，并搭建测试环境进行实验验证，最终提出系统优化建议。

本文将从五个章节来展开论述。

1.1 研究背景和意义红外图像处理技术是将红外成像技术、数字信号处理技术、计算机视觉技术等多个领域的技术应用于红外图像中，对红外图像进行处理、提取特征和分类，以达到目标检测和目标追踪的目的。

红外图像处理技术具有以下优点：首先，红外图像处理技术与可见光图像处理技术相比，可以在低光、雾、烟雾和沙尘暴等恶劣环境下进行图像采集和处理，具有更广阔的应用前景；其次，红外成像技术可以通过人造热源与自然环境发出的红外辐射来实现目标检测，具有比较高的隐蔽性；最后，红外图像中的纹理特征可以更好的描述目标的表面属性，产生红外图像多样性，很大程度上提高了红外图像处理技术的鲁棒性。

红外成像系统中的透镜设计与Zemax模拟方法的应用简介红外成像系统在许多领域中都有广泛的应用，如安防监控、无人机导航和医学诊断等。

在红外成像系统中，透镜是其中关键的组成部分之一。

透镜的设计和模拟是确保系统性能优化的重要步骤。

本文将探讨红外成像系统中透镜的设计原理以及使用Zemax软件进行模拟的方法。

红外透镜的设计原理红外透镜的设计与可见光透镜类似，但受到其工作波长范围和材料特性的限制。

在设计过程中，需要考虑以下因素：1. 波长范围：红外透镜通常需要在波长范围内具有良好的透过率和成像能力。

不同的应用领域可能有不同的波长要求。

2. 焦距和视场角：透镜的焦距和视场角直接影响成像系统的成像质量和视野范围。

设计师需要根据具体应用的需求进行权衡和优化。

3. 材料选择：红外透镜通常采用透明度较高的特殊材料，如硒化锌、镉镓砷等。

材料的选择需考虑其在红外波段的透过率和成本等因素。

4. 光学畸变：透镜的设计还要考虑到光学畸变的修正，以保证成像系统的精度。

Zemax软件的应用Zemax是一种常用的光学设计和仿真软件，被广泛应用于透镜设计和成像系统模拟。

通过Zemax软件，可以进行以下模拟和分析：1. 光学系统布局：通过Zemax的图形界面，可以方便地创建和调整光学系统的布局，包括透镜的位置、距离和角度等参数。

2. 透镜表面设计：Zemax提供了丰富的透镜表面设计功能，如球面、非球面和自由曲面等。

可以根据设计要求，进行透镜表面的优化和调整。

3. 成像仿真：通过设置合适的光源和探测器，可以在Zemax中进行红外成像系统的仿真。

可以评估成像质量，比如分辨力、畸变和成像亮度等参数。

4. 光学系统分析：Zemax还提供了对光学系统进行优化和分析的功能。

通过调整透镜参数，可以优化成像系统的性能并满足设计要求。

结论红外成像系统中透镜的设计和模拟是确保系统性能优化的关键步骤。

透过Zemax软件的应用，设计师可以方便地进行透镜设计、光学系统布局和成像仿真等工作。

光学成像系统的设计与优化咱先来说说啥是光学成像系统哈。

就好比你拿手机拍照，那手机里让画面变清晰、好看的那些玩意儿组合起来，就是一个光学成像系统。

这系统可重要啦，它决定了你看到的东西是清楚还是模糊，是美美的还是丑丑的。

我记得有一次，我带着我家小侄子去动物园玩儿。

这小家伙可兴奋了，到处跑到处看。

我们走到熊猫馆的时候，他特别想看清楚熊猫的一举一动，那小眼神里充满了渴望。

可是呢，当时我们用的那个望远镜，成像效果特别差，模模糊糊的，把小侄子急得直跺脚。

我就想啊，要是能有一个特别厉害的光学成像系统，让他能清楚地看到熊猫的憨态可掬，那该多好！光学成像系统的设计，那可不是一件简单的事儿。

首先得选好材料，就像盖房子得选好砖头一样。

不同的材料对光线的折射、反射效果可不一样。

比如说，玻璃的纯度和折射率就得好好琢磨琢磨。

要是玻璃里面有杂质，那光线穿过去的时候可就乱套啦，成像质量能好才怪呢！还有透镜的形状也特别关键。

你看，凸透镜能让光线会聚，凹透镜能让光线发散。

这就好比指挥光线的小交警，得让它们乖乖听话，按照咱想要的方式走，才能形成清晰的像。

在设计过程中，还得考虑到系统的结构。

是简单点好呢，还是复杂点好？简单的结构可能成本低，但效果不一定能达到要求；复杂的结构呢，效果可能很棒，但成本又高了，还可能更笨重。

这就像做饭，是做个简单的家常菜，还是来个精致的大菜，得看需求和条件。

比如说显微镜的光学成像系统，它就得特别精细。

细胞那么小的东西，要想看清，就得让光线精准地聚焦，一点差错都不能有。

而望远镜呢，得能看很远的地方，还得把细节都展现出来，这对设计的要求就更高啦。

优化光学成像系统也是个技术活儿。

就像给一个已经不错的东西再锦上添花。

比如说，调整透镜之间的距离，可能就会让成像效果有很大的提升。

我之前有个朋友，特别喜欢摄影。

他买了个相机，但是总觉得拍出来的照片不够清晰锐利。

后来他自己研究了好久，通过更换一些镜头组件，调整了一些参数，终于让他的相机拍出了美美的照片。

长焦距大口径红外光学系统的优化设计付学志;王日胜;胡兵;李岩【摘要】针对某长焦距大口径光电设备的特殊要求，基于卡塞格林光学折反系统达到了较好的红外成像质量和紧凑的结构尺寸。

首先通过计算对红外光学系统进行了初步焦距分配；然后对卡塞格林反射组件和红外组件进行了分段优化设计，特别是为克服温度变化对焦距和像质的影响，在后组设计三片透镜作为调焦组，保证了成像质量；最后，为了消除杂光的影响，分别对轴上、轴外光线进行追迹并设计了主、次镜遮光罩。

设计结果分析表明主要指标均满足设计要求。

%According to the special requirements of a large aperture and long focal length optical equipment, better quality of infrared imaging and compact structure was achieved based on Cassegrain optical catadioptric system. Firstly, focal length assignment was calculated. Then, Cassegrain reflect component and infrared component was optimized respectively. Specially, in order to overcome the impact of temperature’s change on focal length and image quality, designed three lenses as focus group. Lastly, the main and subordinate lens’s hoods were designed to eliminate the influence of stray light. The design results show that the main indexes meet the design requirements.【期刊名称】《光电工程》【年(卷),期】2015(000)006【总页数】5页(P90-94)【关键词】光电成像;卡塞格林光学系统;红外光学【作者】付学志;王日胜;胡兵;李岩【作者单位】91635部队，北京102249;91635部队，北京102249;91635部队，北京 102249;91635部队，北京 102249【正文语种】中文【中图分类】TN2160 引言由于红外CCD焦平面技术已经比较成熟，长焦距、大口径红外成像系统的应用愈来愈广。
