SLM168交换机配置手册

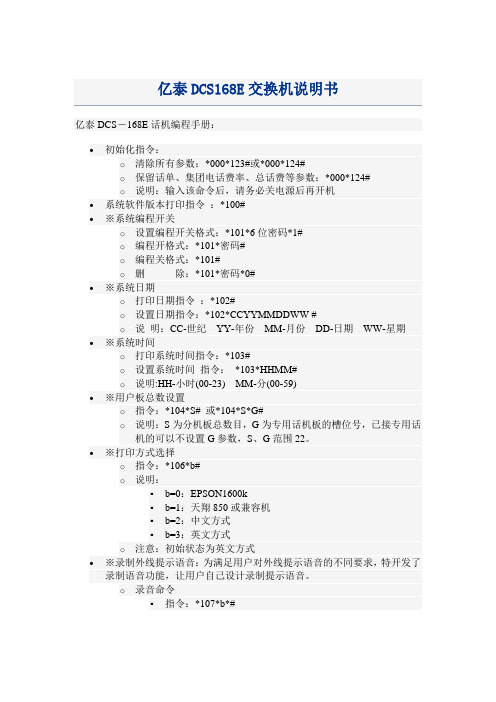

亿泰DCS－168E话机编程手册：•初始化指令：o清除所有参数：*000*123#或*000*124#o保留话单、集团电话费率、总话费等参数：*000*124#o说明：输入该命令后，请务必关电源后再开机•系统软件版本打印指令：*100#•※系统编程开关o设置编程开关格式：*101*6位密码*1#o编程开格式：*101*密码#o编程关格式：*101#o删除：*101*密码*0#•※系统日期o打印日期指令：*102#o设置日期指令：*102*CCYYMMDDWW #o说明：CC-世纪YY-年份MM-月份DD-日期WW-星期•※系统时间o打印系统时间指令：*103#o设置系统时间指令：*103*HHMM#o说明:HH-小时(00-23) MM-分(00-59)•※用户板总数设置o指令：*104*S# 或*104*S*G#o说明：S为分机板总数目，G为专用话机板的槽位号，已接专用话机的可以不设置G参数，S、G范围22。

•※打印方式选择o指令：*106*b#o说明：▪b=0：EPSON1600k▪b=1：天翔850或兼容机▪b=2：中文方式▪b=3：英文方式o注意：初始状态为英文方式•※录制外线提示语音：为满足用户对外线提示语音的不同要求，特开发了录制语音功能，让用户自己设计录制提示语音。

o录音命令▪指令：*107*b*#▪说明：总机拨入*107*b*#,听到一声短促的提示音后，用户即可通过话机录制相应时间的外线提示语音,总机挂机表示录音完毕。

录音时要求使用音质较好的话机，周围无噪声。

o※放音命令▪指令：*107*b#▪说明：本命令用于检查录音效果。

总机提机拨*107*b#，即可听到所录制的话音效果，语音放完后应立即听到忙音。

否则说明录音时总机挂机过缓,可以用下面命令调整或重新录制。

o调整命令：*107*b*a#o说明：▪a表示放音的时间，单位为0.1秒。

通过以上调整，用户可以获得较好效果的外线提示语音。

以太网交换机怎么设置以太网交换机怎么设置在计算机上运行Telnet客户端程序(这个程序在Windows系统中与UNIX、Linux系统中都有，而且用法基本是是兼容的，特别是在Windows2000系统中的Telnet程序)，并登录至远程交换机。

如果我们前面已经设置交换机的IP地址为：61.159.62.182。

一、交换机怎么用组网设备准备另外，另一必不可少的设备就是交换机，计算机之间的相互通信全靠它作中转设备;还有就是每台计算机需要安装一块网卡负责接收数据，以及急讣父荽涞耐ǖ馈撸琌K，基本上就这些东西了。

而如果你只有两台计算机，大可不必如此麻烦，直接在两台计算机里各安装一块网卡，再用网线连接起来就OK了。

1、交换机怎么用：宽带路由器宽带路由器有两个作用，一个作用是连通不同的网络，另一个作用是选择信息传送的线路，它是共享宽带连接的最佳解决方案。

并以易使用、易管理、零维护的优点成为Internet共享接入的首选设备。

选择路由器和选择电脑是一个道理，首先要看硬件。

硬件是路由器运行的基础，硬件型号好，质量高，路由器不但功能稳定，而且可进行功能的扩展。

比如接入计算机数量，一般中上档次的接入路由器可支持100台PC机，且除了IP共享和路由功能外还具有防火墙、时间管理、DMZ等功能;再比如大容量的内存和闪存，都可为路由器提供强劲的处理能力。

目前市面上，这类产品的品牌不少，大家可向周围朋友打听打听，什么牌子在当地口碑不错。

比较常见的有：友讯(D-LINK)、TP-LINK、艾泰科技、思科、3Com、华为3Com等。

2、交换机怎么选购交换机，这个集线器的后续产品，无论是在速度及具备功能上，都是前者所不能比拟的。

其主要功能就是实现多台计算机的互连互通，相当于文前提到的“中间人”的作用。

而在如今家用交换机市场，因为不同品牌、不同端口数的交换机价格差距很大。

所以在选购时，应该根据自己的实际情况来选择，比如选择的'组网方式、承受的价格、品牌、喜欢的交换机外形等，另外还必须注意交换机的各项性能指标，比如接口数量等，一般说来，5口和8口的交换机是首选。

中兴交换机数据配置流程图1.确定交换机管理vlan，本例子为vlan1002.确定用户vlan，本例子所有用户vlan为vlan23.确定用户vlan与端口的对应情况，本例子的所有用户端口都为vlan24.确定交换机管理地址，本例子为172.32.240.254/245.确定交换机主机名,本例子为zte6.确定交换机上行口,本例子为1口7.确定远程登陆交换机的用户名和密码,本例为zte与zte，enable密码为zte8.确定交换机的缺省网关，本例为 172.32.240.19.确定snmp团体属性子串，本例为zte10.确定snmp网管服务器地址，本例为10.40.92.105通过串口登陆交换机1.将交换机包装箱里的串口线(一头为RS232口，一头为RJ45)的RJ45口连接到中兴交换机前面板的console口2.串口线的RS232口连接到PC的串口3.打开PC的超级终端，COM端口属性请点击“还原为默认值”。

中兴交换机的COM属性为：每秒位数9600，数据位8，奇偶校验位无，停止位为1，数据流控制为无4.设置完毕敲回车连接5.输入用户名admin，密码zhongxing,再输入enable后回车，再输入密码zhongxing后进入全局配置模式，提示为zte(cfg)#。

中兴交换机缺省用户名和密码为admin和zhongxing,enable密码为zhongxing设置主机名zte(cfg)#hostname zte远程登陆设置zte(cfg)#create user zte //远程登录用户名zte(cfg)#loginpass zte //远程登录密码zte(cfg)#adminpass zte //enable密码端口协商配置一般需要将上行口配置成强制100M或者1000M全双工模式，对端设备也需要这么配置，此时如果端口起不来，可尝试更改回自适应模式zte(cfg)#set port 1 duplex full //上行口配置为强制全双工zte(cfg)#set port 1 speed 100 //上行口配置为强制100M (可选)zte(cfg)#set port 1 auto enable //上行口配置更改为自适应配置vlanzte(cfg)#set vlan 2 enable //创建vlan2 zte(cfg)#set vlan 100 enable //创建vlan100上行端口vlan配置本系列的交换机端口模式为混合模式，上行口一般配置为tag方式zte(cfg)#set vlan 100 add port 1 tag //将交换机管理vlan100绑定到上行口，以tag方式zte(cfg)#set vlan 2 add port 1 tag //将用户vlan2绑定到上行端口，以tag方式用户端口vlan配置用户端口一般以untag方式绑定到指定的vlan，这时候需要配置端口的pvid，该pvid与用户端口所绑定的vlan id一致zte(cfg)#set vlan 2 add port 2-24 untag //将用户vlan2绑定到用户端口zte(cfg)#set port 2-24 pvid 2 //配置用户端口的pvid交换机管理IP配置zte(cfg-router)#config router //进入交换机三层配置模式zte(cfg-router)#set ipport 0 ipaddress 172.32.240.254 255.255.255.0 //配置管理IPzte(cfg-router)#set ipport 0 vlan 100 //将管理IP绑定到管理vlan100zte(cfg-router)#set ipport 0 enable //启用该管理zte(cfg-router)#iproute 0.0.0.0 0.0.0.0 172.32.240.1 //配置缺省路由zte(cfg-router)#exit //退出三层配置模式Snmp属性配置说明：配置团体属性时 private表示相应的字串有读写权限，public 则只有只有读权限zte(cfg)#config snmp //进入交换机snmp配置模式zte(cfg-snmp)#create community zte private //创建团体字串，配置为private，表示该子串zte有读写权限zte(cfg-snmp)#create view zteview //创建视图zte(cfg-snmp)#set community zte view AllView //将团体字串与视图对应起来zte(cfg-snmp)#set traphost 10.40.92.105 zte //trap信息上告网管服务器zte(cfg-snmp)#exit //退出snmp配置模式端口隔离配置zte(cfg)#set pvlan session 1 add promiscuous-port 1 //上行口1配置为共享端口zte(cfg)#set pvlan session 1 add isolated-port 2-24 //用户端口配置为隔离端口二层组播配置zte(cfg)#set igmp snooping enable //启用igmpzte(cfg)#set igmp snooping add vlan 2 //设置igmp监听的vlan 为用户vlan用户端口速率限制zte(cfg)#set port 2-24 bandwidth egress on rate 1000 //设置用户端口的下行速率为1M，以1k为单位用户端口广播包限制zte(cfg)# set port 2-24 bandwidth ingress on rate 500 //配置上行广播包速率zte(cfg)# set port 2-24 ingess_limit_mode broadcast //设置上行速率限制模式为广播包用户端口mac学习限制zte(cfg)#set port 2-24 macaddress 1 //限制用户端口的mac地址学习数量为1个配置端口描述zte(cfg)#set port 1 description uplink-to-XXX //端口注释Vlan描述zte(cfg)#create vlan 100 name guanli //vlan描述保存交换机数据配置zte(cfg)#save //保存交换机数据配置zte(cfg)#exit //退出交换机。

以太网交换机使用说明书目 录物品清单物品清单··················································4 第一章用户手册简介用户手册简介·····································5 1．1 用途·····················································5 1．2 约定·····················································5 1．3用户手册概述 (5)第二章产品概述产品概述·········································6 2．1产品简介·················································6 2．2 产品特性·················································6 2．2．1 主要特性·················································6 2．2．2规格说明 (7)第三章安装指南安装指南·········································8 3．1安装·····················································8 3．1．1 安装在桌面上的方法·······································8 3．1．2 安装在机架上的方法·······································8 3．1．3 加电·····················································8 3．2 交换机的外观·············································8 3．2．1 前面板···················································8 3．2．2 后面板··················································10 3．3注意事项 (10)第四章交换机基本概念交换机基本概念 (12)4．1系统配置················································12 4．1．1 系统信息················································12 4．1．2 IP 地址参数··············································12 4．1．3 文件传输················································12 4．1．4 保存与复位··············································13 4．2 端口管理················································13 4．2．1 端口参数················································13 4．2．2 端口监控················································14 4．2．3 端口描述················································14 4．2．4 端口统计与端口状态······································14 4．2．5 端口带宽················································15 4．2．6 端口广播风暴············································15 4．3 网络配置················································15 4．3．1 最大老化时间与动态地址表································15 4．3．2 静态地址表··············································16 4．3．3 静态安全地址表··········································16 4．3．4Ping 检测 (16)4．4 虚拟局域网管理 (16)4．4．1 VLAN模式配置 (17)4．4．2 Global VID配置 (18)4．4．3 VLAN配置 (18)4．4．4 MTU VLAN组 (19)4．5 Trunk配置 (19)4．6 优先级管理 (20)4．6．1 优先级配置 (20)4．6．2 端口优先级表 (20)4．6．3 TOS优先级 (20)4．6．4 802.1p优先级 (20)4．6．5 802.1p优先级映射表 (21)第五章WEB管理 (22)管理·5．1 概述 (22)5．2 WEB管理的连接 (22)5．2．1 准备工作 (22)5．2．2 连接 (25)5．3 WEB管理界面及操作方法 (26)5．3．1 系统配置 (27)5．3．2 端口管理 (30)5．3．3 网络配置 (37)5．3．4 VLAN管理 (41)5．3．5 Trunk配置 (45)5．3．6 优先级管理 (46) (52)第六章带外管理带外管理·6．1 概述 (52)6．2 带外（out-of-out）的连接方法 (52)6．3 带外管理的界面及操作方法 (53)6．4 CLI命令使用说明 (53)6．4．1 语法帮助 (53)6．4．2 命令帮助使用说明 (53)6．4．3 常用命令 (54)第七章Telnet 管理 (58)管理·7．1 概述 (58)7．2 Telnet的连接方法 (58)7．3 连接 (60) (62)连接器引脚详细说明·插座//连接器引脚详细说明A RJ--45插座附录A RJ物品清单小心打开包装盒，检查包装盒里应有的配件：一台交换机一根交流电源线一根串口线一本用户手册两个L型支架(KN-S1008M+除外)如果发现包装盒内产品有所损坏或者任何配件短缺的情况，请及时和当地经销商联系。

迈普交换机配置迈普交换机配置1、配置举例2、配置交换机名称为“Switch_1”。

语法描述Switch>enable 进入到Enable模式Switch#configure terminal 进入到全局配置模式Switch(config)#hostname Switch_1 配置交换机名称3、设置enable密码（config t 模式下）：enable password [0 | 7 ] string 设置enable密码，string为所要配置的密码4、创建VLAN：vlan [vlan-num]语法描述vlan-num 打开VLAN命令，并进入到VLAN配置模式，值的范围为1~40945、添加VLAN描述:description string string为所增加描述的内容6、在VLAN下添加端口：port port-list untag| tag 配置端口为打标模式或不打标模式7、在端口下绑定PVID号（也就是端口的默认VLAN号）：pvid pvid-num 在端口配置模式下配置（port下）8、启用全局的igmpsnoop：igmpsnoop enable9、在端口下禁用广播风暴抑制功能：storm-control disable10、交换机三网合一配置Switch#show run //查看配置vlan 1 //删除vlan 1中的端口description defaultport 0/0-0/7untaggedvlan 20description VLAN 20 /创建上网VLAN 20port 0/0 tagged /tagged为打标也就是trunkport 0/1 untagged /untagged为非打标也就是accessport 0/1 pvid 20 /设置端口1的PVID为20vlan 2103description VLAN2103 /创建电话VLAN 2103port 0/0 tagged /tagged为打标也就是trunkport 0/2 untagged /untagged为非打标也就是accessport 0/2 pvid 2103 /设置端口2的PVID为2103vlan 2104description VLAN2104 /创建IPTV VLAN 2104port 0/0 tagged /tagged为打标也就是trunkport 0/3-0/6 untagged /untagged为非打标也就是accessport 0/3-0/6 pvid 2104 /设置端口3-6的PVID为2104exit /退出igmpsnoop enable /开启IGMP组播功能Spanning-tree disable /关闭生成树协议port 0/0storm-control disable /广播风暴控制抑制功能关闭exit /退出wr /保存11、端口环路配置迈普交换机环路检测功能需要在端口下配置：keepalive ，举例说明比如您要在0/1端口下开启端口环路检测功能的话port0/1keepalive 100 //其中100为时间，单位是秒，此命令的意思是每100秒检测一次端口环路12、清空配置迈普交换机清空配置的命令为：在特权模式下也就是#后输入filesystem 回车，然后 dir 可以看到显示出来的文件有个叫startup的，这个文件就是存储配置的文件，把这个文件删除就可以清空配置，使用命令delete startup 将startup文件删除，然后再关电重新启动交换机即可。
