选修3-1第三章第4节磁场对通电导线的作用力同步练习

人教版物理选修3-1 3.4通电导线在磁场中受到的力同步训练一、单项选择题（下列选项中只有一个选项满足题意）1．在下列四幅图中，能正确标明通电直导线所受安培力F方向的是A．B．C．D．2．如图所示，磁场方向竖直向下，通电直导线ab由水平位置1绕a点在竖直平面内转到位置2，通电导线所受安培力是（）A．数值变大，方向不变B．数值变小，方向不变C．数值不变，方向改变D．数值和方向均改变3．如图，光滑斜面上放置一根通有恒定电流的导体棒，空间有垂直斜面向上的匀强磁场B，导体棒处于静止状态．现将匀强磁场的方向沿图示方向缓慢旋转到水平方向，为了使导体棒始终保持静止状态，匀强磁场的磁感应强度应同步A．增大B．减小C．先增大，后减小D．先减小，后增大4．在地球赤道上空，沿东西方向水平放置一根通以由西向东的直线电流，则此导线受到的安培力方向（）A．竖直向上B．竖直向下C．由南向北D．由西向东5．如图，在探究影响通电导线受力的因素实验中，有三块相同的蹄形磁铁并列放在桌上，可以认为磁极间的磁场是均匀的。

将一根直导线水平悬挂在磁铁的两极间，导体的方向与磁感应强度的方向（由下向上）垂直。

有电流通过时导线将摆动一个角度，通过摆动角度的大小可以比较导线受力的大小。

分别接通“2、3”和“1、4”可以改变导线通电部分的长度。

电流由外部电路控制。

先保持导线通电部分的长度不变，改变电流大小；然后保持电流不变，改变导线通电部分的长度，观察这两个因素对导线受力的影响。

该实验采用的实验方法是（）A ．放大法B ．微元法C ．控制变量法D ．比较法6．一段导线abcde 位于磁感应强度大小为B 的匀强磁场中，且与磁场方向（垂直于纸面向里）垂直．线段ab 、bc 、cd 和de 的长度均为L ，且∠abc ＝∠cde ＝120°，流经导线的电流为I ，方向如图中箭头所示．导线段abcde 所受到的磁场的作用力的合力大小为 ( )A ．BILB ．2BILC ．3BILD ．4BIL7．如图所示，两平行导轨ab 、cd 竖直放置在匀强磁场中，匀强磁场方向竖直向上，将一根金属棒PQ 放在导轨上使其水平且始终与导轨保持良好接触，现在金属棒PQ 中通以变化的电流I ，同时释放金属棒PQ 使其运动．已知电流I 随时间t 变化的关系式为I kt =、k 为常数，0k >），金属棒与导轨间的动摩擦因数一定．以竖直向下为正方向，则下面关于棒的速度v 、加速度a 随时间t 变化的关系图象中，可能正确的有A ．B ．C ．D ．8．如图所示，质量为m 、长为L 的导体棒MN 电阻为R ，初始时静止于光滑平行的水平轨道上，轨道间距也为L ，电源电动势为E，内阻不计.匀强磁场的磁感应强度为B，其方向与轨道平面成θ角斜向上，开关闭合后导体棒开始运（）A．导体棒向左运动B．开关闭合瞬间导体棒MN所受安培力为BEL RC．开关闭合瞬间导体棒MN所受安培力为sin BELRD．开关闭合瞬间导体棒MN的加速度为BEL mR9．如图所示，在光滑水平面上一轻质弹簧将固定挡板和一条形磁铁连接起来，此时磁铁对水平面的压力为N1，现在磁铁左上方位置固定一导体棒，当导体棒中通有垂直纸面向里的电流后，磁铁对水平面的压力为N2，则以下说法正确的是（）A．弹簧长度将变长，N1> N2B．弹簧长度将变短，N1> N2C．弹簧长度将变长，N1< N2D．弹簧长度将变短，N1< N210．条形磁铁固定在水平面上，其正上方有一根通电导线，电流方向向左.不考虑导线的重力，在条形磁铁磁场的作用下，关于导线运动情况的说法正确的是（）A ．从上向下看逆时针转90°，同时向上运动B ．从上向下看逆时针转90°，同时向下运动C ．从上向下看顺时针转90°，同时向下运动D ．从上向下看顺时针转90°，同时向上运动11．两条直导线互相垂直，如图所示，但相隔一段距离，其中的一条AB 是固定的，另一条CD 能自由移动。

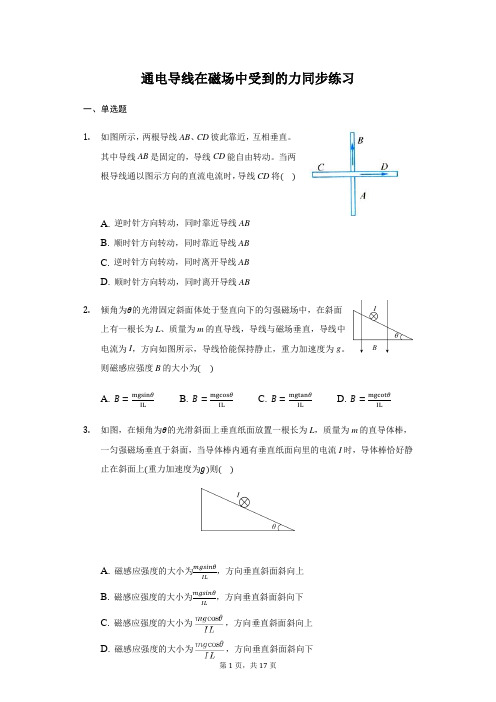

通电导线在磁场中受到的力同步练习一、单选题1.如图所示，两根导线AB、CD彼此靠近，互相垂直。

其中导线AB是固定的，导线CD能自由转动。

当两根导线通以图示方向的直流电流时，导线CD将()A. 逆时针方向转动，同时靠近导线ABB. 顺时针方向转动，同时靠近导线ABC. 逆时针方向转动，同时离开导线ABD. 顺时针方向转动，同时离开导线AB2.倾角为θ的光滑固定斜面体处于竖直向下的匀强磁场中，在斜面上有一根长为L、质量为m的直导线，导线与磁场垂直，导线中电流为I，方向如图所示，导线恰能保持静止，重力加速度为g。

则磁感应强度B的大小为()A. B=mgsinθIL B. B=mgcosθILC. B=mgtanθILD. B=mgcotθIL3.如图，在倾角为θ的光滑斜面上垂直纸面放置一根长为L，质量为m的直导体棒，一匀强磁场垂直于斜面，当导体棒内通有垂直纸面向里的电流I时，导体棒恰好静止在斜面上(重力加速度为g)则()A. 磁感应强度的大小为mgsinθIL，方向垂直斜面斜向上B. 磁感应强度的大小为mgsinθIL，方向垂直斜面斜向下C. 磁感应强度的大小为，方向垂直斜面斜向上D. 磁感应强度的大小为，方向垂直斜面斜向下4.如图所示，原来静止的弓形线圈通有逆时针方向的电流I，在其直径中点右侧放置一根垂直于线圈平面的固定不动的长直导线，并通以电流I，方向垂直纸面向里，此时环形线圈的运动情况是()A. 从左至右观察，以AB为轴逆时针旋转，并且B点靠近直线电流B. 从左至右观察，以AB为轴逆时针旋转，并且B点远离直线电流C. 从左至右观察，以AB为轴顺时针旋转，并且B点靠近直线电流D. 从左至右观察，以AB为轴顺时针旋转，并且B点远离直线电流5.如图所示，条形磁铁放在光滑斜面上，用平行于斜面的轻弹簧拉住而平衡，A为水平放置的直导线的截面，导线中无电流时磁铁对斜面的压力为F N1；当导线中有垂直纸面向外的电流时，磁铁对斜面的压力为F N2，则下列关于磁铁对斜面的压力和弹簧的伸长量的说法正确的是()A. F N1<F N2，弹簧的伸长量减小B. F N1=F N2，弹簧的伸长量减小C. F N1>F N2，弹簧的伸长量增大D. F N1>F N2，弹簧的伸长量减小6.如图所示，一根通有电流I的直铜棒MN，I从M流向N，用导线挂在磁感应强度为B的匀强磁场中，此时两根悬线处于紧张状态，下列哪些措施可使悬线中张力为零()A. 适当增大电流B. 使电流反向并适当减小C. 保持电流I不变，适当减小BD. 使电流I反向，适当增大7.关于磁电式电流表内的磁铁和铁芯之间的均匀辐向分布的磁场，下列说法中正确的是()A. 该磁场的磁感应强度大小处处相等，方向相同B. 该磁场的磁感应强度的方向处处相同，大小不等C. 使线圈平面始终与磁感线平行D. 线圈所处位置的磁感应强度大小不相等8.如图所示，在等边三角形的三个顶点a、b、c处各有一条长直导线垂直穿过纸面，导线中通有大小相等的恒定电流，方向垂直纸面向里．过c点的导线所受安培力的方向()A. 与ab边垂直，指向左边B. 与ab边垂直，指向右边C. 与ab边平行，竖直向上D. 与ab边平行，竖直向下9.如图所示，空间有方向垂直桌面的匀强磁场B(图中未画出)，两根平行通电金属直导线M和N恰好静止在光滑绝缘的水平桌面上，图中为垂直导线的截面图，M和N中电流大小分别为I M、I N.则下列判断可能正确的是A. 电流方向相同、I M=I N，B方向竖直向上B. 电流方向相同、I M≠I N，B方向竖直向下C. 电流方向相反、I M≠I N，B方向竖直向上D. 电流方向相反、I M=I N，B方向竖直向下10.长为L的导体棒a通如图所示电流I a，与传感器相连悬挂在天花板上，长直导体棒b固定在a的正下方，且与a平行，当b不通电时，传感器显示拉力为F1，当b通电时，传感器显示拉力为F2，则下列说法正确的是()A. 若F1>F2，则I a、I b的方向相同，b在a处的磁感应强度B=F2I b LB. 若F1<F2，则I a、I b的方向相同，b在a处的磁感应强度B=F2−F1I b LC. 若I a>I b，则b受到a的安培力小于F2D. 虽然I a、I b的大小、方向关系未知，b受到a的安培力的大小一定等于|F1−F2|11.如图所示，两平行直导线cd和ef竖直放置，通以方向相反、大小相等的电流，a、b两点位于两导线所在的平面内．下列说法正确的是()A. a点的磁感应强度一定为零B. b点的磁感应强度一定为零C. ef导线受到的安培力方向向右D. cd导线在a点产生的磁场方向垂直纸面向外12.质量为m的通电细杆置于倾角为θ的光滑导轨上，有垂直于纸面向里的电流I通过细杆，在如图所示的A、B、C、D四个图中，能使细杆沿导轨向上运动的磁感应强度最小的是A. B.C. D.13.如图所示，质量为m、长度为L的金属棒MN两端由等长的轻质细线水平悬挂在O、Oˈ点，处于竖直向上的匀强磁场中，磁感应强度大小为B；棒中通以某一方向的电流，平衡时两悬线与竖直方向夹角均为θ，重力加速度为g。

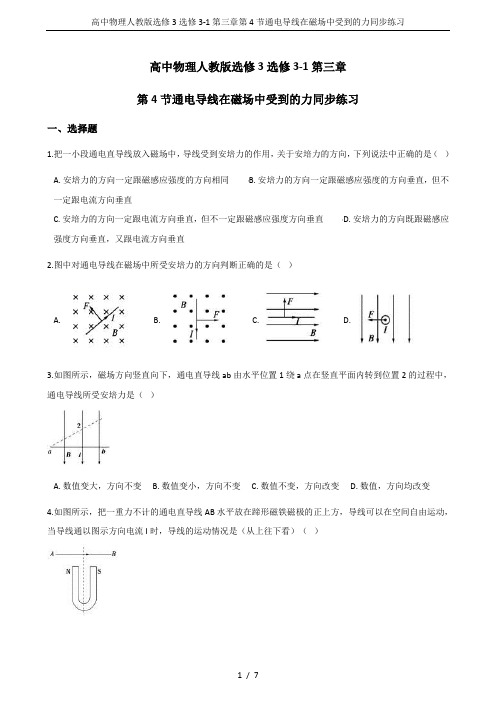

高中物理人教版选修3选修3-1第三章第4节通电导线在磁场中受到的力同步练习一、选择题1.把一小段通电直导线放入磁场中，导线受到安培力的作用，关于安培力的方向，下列说法中正确的是（）A. 安培力的方向一定跟磁感应强度的方向相同B. 安培力的方向一定跟磁感应强度的方向垂直，但不一定跟电流方向垂直C. 安培力的方向一定跟电流方向垂直，但不一定跟磁感应强度方向垂直D. 安培力的方向既跟磁感应强度方向垂直，又跟电流方向垂直2.图中对通电导线在磁场中所受安培力的方向判断正确的是（）A. B. C. D.3.如图所示，磁场方向竖直向下，通电直导线ab由水平位置1绕a点在竖直平面内转到位置2的过程中，通电导线所受安培力是（）A. 数值变大，方向不变B. 数值变小，方向不变C. 数值不变，方向改变D. 数值，方向均改变4.如图所示，把一重力不计的通电直导线AB水平放在蹄形磁铁磁极的正上方，导线可以在空间自由运动，当导线通以图示方向电流I时，导线的运动情况是（从上往下看）（）A. 顺时针方向转动，同时下降B. 顺时针方向转动，同时上升C. 逆时针方向转动，同时下降D. 逆时针方向转动，同时上升5.如图所示，两根垂直纸面、平行且固定放置的直导线M和N，通有同向等值电流；沿纸面与直导线M、N等距放置另一根可自由移动的通电导线ab，则通电导线ab在安培力作用下运动的情况是（）A. 沿纸面逆时针转动B. 沿纸面顺时针转动C. a端转向纸外，b端转向纸里D. a端转向纸里，b端转向纸外二、多项选择题6.关于磁电式电流表内的磁铁和铁芯之间的均匀辐向分布的磁场，下列说法中正确的是（）A. 该磁场的磁感应强度大小处处相等，方向相同B. 该磁场的磁感应强度的方向处处相同，大小不等C. 使线圈平面始终与磁感线平行D. 线圈所处位置的磁感应强度大小都相等7.图中装置可演示磁场对通电导线的作用．电磁铁上下两磁极之间某一水平面内固定两条平行金属导轨，L 是置于导轨上并与导轨垂直的金属杆．当电磁铁线圈两端a、b，导轨两端e、f，分别接到两个不同的直流电源上时，L便在导轨上滑动．下列说法正确的是（）A. 若a接正极，b接负极，e接正极，f接负极，则L向右滑动B. 若a接正极，b接负极，e接负极，f接正极，则L向右滑动C. 若a接负极，b接正极，e接正极，f接负极，则L向左滑动D. 若a接负极，b接正极，e接负极，f接正极，则L向左滑动8.如图所示，在倾角为α的光滑斜面上，放置一根长为L，质量为m，通过电流为I的导线，若使导线静止，应该在斜面上施加匀强磁场B的大小和方向为（）A. B= ，方向垂直于斜面向下B. B= ，方向垂直于斜面向上C. B= ，方向竖直向下D. B= ，方向水平向右三、填空题9.将长为1 m的导线ac从中点b折成如图所示的形状，放入B＝0.08 T的匀强磁场中，abc平面与磁场垂直．若在导线abc中通入25 A的直流电，则整个导线所受安培力大小为________ N。

通电导线在磁场中所受的力同步练习一．选择题（共21小题）1．一根容易形变的弹性导线，上下端固定，通有向上的电流。

当没有磁场时，导线呈直线状态；当分别加上四种不同方向的匀强磁场后，导线状态描述正确的图示为（）2．如图所示，B为匀强磁场，I为通电直导线，F为磁场对通电直导线的作用力，其中正确的是（）3．关于通电直导线在匀强磁场中所受的安培力，下列说法正确的是（）A．安培力的方向可以不垂直于直导线B．安培力的方向总是垂直于磁场的方向C．安培力的大小与通电导线和磁场方向的夹角无关D．将直导线从中折成直角，安培力的大小一定变为原来的一半5．如图所示，直角三角形通电闭合线圈ABC处于匀强磁场中，磁场垂直纸面向里，则线圈所受磁场力的合力为（）A．大小为零B．方向竖直向上C．方向水平向右D．方向垂直AC斜向下6．如图，两根互相平行的长直导线过纸面上的M、N两点，且与纸面垂直，导线中通有大小相等、方向相反的电流。

a、o、b在M、N的连线上，o为MN的中点，c、d位于MN的中垂线上，且a、b、c、d到o点的距离均相等。

关于以上几点处的磁场，下列说法正确的是（）A．o点处的磁感应强度为零B．a、b两点处的磁感应强度大小相等，方向相反C．c、d两点处的磁感应强度大小相等，方向相同D．a、c两点处磁感应强度的方向不同7．如图，两根相互平行的长直导线分别通有方向相反的电流I1和I2，且I1＞I2；a、b、c、d为导线某一横截面所在平面内的四点，且a、b、c与两导线共面；b点在两导线之间，b、d的连线与导线所在平面垂直。

磁感应强度可能为零的点是（）A．a点B．b点C．c点D．d点8．在等边三角形的三个顶点a、b、c处，各有一条长直导线垂直穿过纸面，导线中通有大小相等的恒定电流，方向如图。

过c点的导线所受安培力的方向（）A．与ab边平行，竖直向上B．与ab边平行，竖直向下C．与ab边垂直，指向左边D．与ab边垂直，指向右边12．如图所示，金属棒MN 两端由等长的轻质细线水平悬挂，处于竖直向上的匀强磁场中，棒中通以由M 向N 的电流，平衡时两悬线与竖直方向夹角均为θ．如果仅改变下列某一个条件，θ角的相应变化情况是 ） A ．棒中的电流变大，θ角变大 B ．两悬线等长变短，θ角变小 C ．金属棒质量变大，θ角变大 D ．磁感应强度变大，θ角变小13．如图所示，两长直导线P 和Q 垂直于纸面固定放置，两者之间的距离为l ，在两导线中通有方向垂直于纸面向里的电流。

人教版物理选修3-1 3.4通电导线在磁场中受到的力同步训练一、单项选择题（下列选项中只有一个选项满足题意）1．如图，通电直导线与通电矩形线圈同在纸面内，线圈所受安培力的合力方向为（）A．向右B．向左C．向下D．向上2．如图所示，条形磁铁压在水平的粗糙桌面上，它的正中间上方有一根长直导线L，导线中通有垂直于纸面向里（即与条形磁铁垂直）的电流。

若将直导线L沿竖直向上方向缓慢平移，远离条形磁铁，则在这一过程中（）A．桌面受到的压力将增大B．桌面受到的压力将减小C．桌面受到的摩擦力将增大D．桌面受到的摩擦力将减小3．如图所示，两平行直导线cd和ef竖直放置，通以方向相反大小相等的电流，a、b两点位于两导线所在的平面内．则A．b点的磁感应强度为零B．ef导线在a点产生的磁场方向垂直纸面向里C．cd导线受到的安培力方向向右D．同时改变了导线的电流方向，cd导线受到的安培力方向不变4．如图所示，把一重力不计的通电直导线水平放在蹄形磁铁磁极的正上方，导线可以自由转动和平动，当导线通入图示方向的电流I时，从上往下看，导线的运动情况是（）A．顺时针方向转动，同时下降B．顺时针方向转动，同时上升C．逆时针方向转动，同时下降D．逆时针方向转动，同时上升5．一电流表的原理如图所示。

质量为m=20g的均质细金属棒MN的中点处通过一绝缘挂钩与一竖直悬挂的弹簧相连，弹簧劲度系数为k=2.0N/m。

在矩形区域abcd内有匀强磁场，磁感应强度大小B=0.20T，方向垂直纸面向外。

与MN的右端N连接的一绝缘轻指针可指示标尺上的读数，MN的长度大于ab，ab的长度为l=0.20m，bc的长度为L=0.05m，当MN中没有电流通过且处于平衡状态时，MN与矩形区域的cd边重合，当MN中有电流通过时，指针示数可表示电流强度，不计通电时电流产生的磁场的作用（g=10m/s2）（）A．若要电流表正常工作，N端应接电源正极B．若将量程扩大2倍，磁感应强度应变为B'=0.40TC．此电流表可以测量的最大电流为2.0AD．当电流表示数为零时，弹簧伸长10cm、边均与ad边成60°6．如图所示，用电阻率为ρ、横截面积为S、粗细均匀的电阻丝折成平面梯形框架，ab cd===。

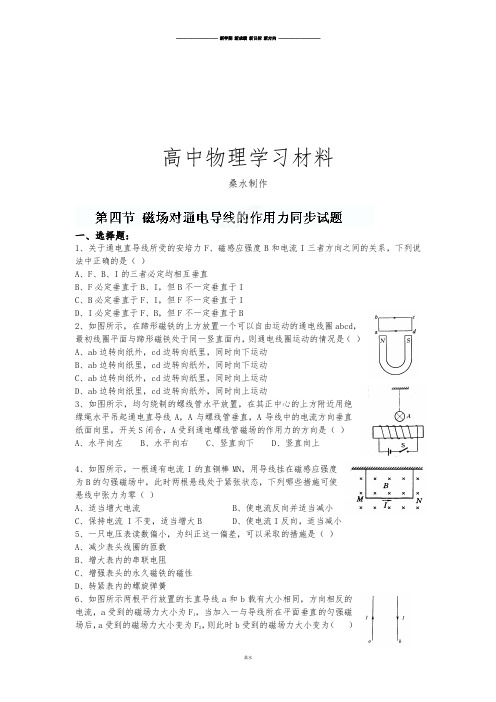

高中物理学习材料桑水制作一、选择题：1、关于通电直导线所受的安培力F、磁感应强度B和电流I三者方向之间的关系，下列说法中正确的是（）A、F、B、I的三者必定均相互垂直B、F必定垂直于B、I，但B不一定垂直于IC、B必定垂直于F、I，但F不一定垂直于ID、I必定垂直于F、B，但F不一定垂直于B2、如图所示，在蹄形磁铁的上方放置一个可以自由运动的通电线圈abcd，最初线圈平面与蹄形磁铁处于同一竖直面内，则通电线圈运动的情况是（）A、ab边转向纸外，cd边转向纸里，同时向下运动B、ab边转向纸里，cd边转向纸外，同时向下运动C、ab边转向纸外，cd边转向纸里，同时向上运动D、ab边转向纸里，cd边转向纸外，同时向上运动3、如图所示，均匀绕制的螺线管水平放置，在其正中心的上方附近用绝缘绳水平吊起通电直导线A，A与螺线管垂直，A导线中的电流方向垂直纸面向里，开关S闭合，A受到通电螺线管磁场的作用力的方向是（）A、水平向左B、水平向右C、竖直向下D、竖直向上4、如图所示，一根通有电流I的直铜棒MN，用导线挂在磁感应强度为B的匀强磁场中，此时两根悬线处于紧张状态，下列哪些措施可使悬线中张力为零（）A、适当增大电流B、使电流反向并适当减小C、保持电流 I不变，适当增大BD、使电流I反向，适当减小5、一只电压表读数偏小，为纠正这一偏差，可以采取的措施是（）A、减少表头线圈的匝数B、增大表内的串联电阻C、增强表头的永久磁铁的磁性D、转紧表内的螺旋弹簧6、如图所示两根平行放置的长直导线a和b载有大小相同，方向相反的电流，a受到的磁场力大小为F1，当加入一与导线所在平面垂直的匀强磁场后，a受到的磁场力大小变为F2，则此时b受到的磁场力大小变为（）A、F2B、F1-F2C、F1+F2D、2F1-F2二、填空题：7、如图所示，通有电流的导体A可以自由运动，判断导线A受安培力的情况及在安培力作用下导线将如何运动。

8、在匀强磁场中，有一段5㎝的导线和磁场垂直，当导线通过的电流是1A时，受磁场人作用力是0.1N，那么磁感应强度B= T；现将导线长度增大为原来的3倍，通过电流减小为原来的一半，那么磁感应强度B= T，导线受到的安培力F= N。
