单片机原理及应用复习内容单片机原理及应用复习内容第1章复习内容1. 微处理器、微计算机、微处理机、CPU、单片机、嵌入式处理器它们之间有何区别？答：微处理器、微处理机和CPU它们都是中央处理器的不同称谓，微处理器芯片本身不是计算机。
而微计算机、单片机它们都是一个完整的计算机系统，单片机是集成在一个芯片上的用于测控目的的单片微计算机。
2. AT89S51单片机相当于MCS-51系列单片机中的哪一型号的产品？“S”的含义是什么？答：相当于MCS-51系列中的87C51，只不过是AT89S51芯片内的4K字节Flash 存储器取代了87C51片内的4K字节的EPROM。
3. 单片机可分为商用、工业用、汽车用以及军用产品，它们的使用温度范围各为多少？答：商用：温度范围为0～+70℃；工业用：温度范围为-40～+85℃；汽车用：温度范围为-40～+125℃；军用：温度范围为-55～+150℃。
4. 解释什么是单片机的在系统编程（ISP）与在线应用编程（IAP）。
答：单片机的在系统编程ISP（In System Program），也称在线编程，只需一条与PC机USB口或串口相连的ISP下载线，就可把仿真调试通过的程序代码从PC机在线写入单片机的Flash存储器内，省去了编程器。
在线应用编程（IAP）就是可将单片机的闪存内的应用程序在线修改升级。
5. 什么是“嵌入式系统”? 系统中嵌入了单片机作为控制器，是否可称其为“嵌入式系统”?答：广义上讲，凡是系统中嵌入了“嵌入式处理器”，如单片机、DSP、嵌入式微处理器，都称其为“嵌入式系统”。
但多数人把“嵌入”嵌入式微处理器的系统，称为“嵌入式系统”。
目前“嵌入式系统”还没有一个严格和权威的定义。
目前人们所说的“嵌入式系统”，多指后者。
6. 嵌入式处理器家族中的单片机、DSP、嵌入式微处理器各有何特点？它们的应用领域有何不同？答：单片机体积小、价格低且易于掌握和普及，很容易嵌入到各种通用目的的系统中，实现各种方式的检测和控制。
1、AT89C51是一种带4K字节闪烁可编程可擦除只读存储器的低电压，高性能CMOS8位微处理器，俗称单片机。
2、8051的中断向量表在_0003_H、_0008_H和0013H_、001BH、0023H_.3、单片机经加电复位后，执行第一条指令的地址是：__FFF0H___.4、一个机器周期=_6_个状态周期=__12个振荡周期。
5、设DPTR=2000H（A）=A0H，则MOOC A @A+DPTR。
操作数的实际操作地址为20A0H.伴随着PESN控制信号有效。
6、在查询和中断两种输入方式中效率较高的是中断。
7、在MCS-51单片机系统中采用的编制方式是_统一编址_。
8、8051单片机定时器1计数器作定时和计数用时，其计数脉冲分别由8051片内脉冲和P3.4和P3.5引脚的外部脉冲提供。
9、当单片机复位时，PSW=__00__H ,SP=_07_H .P0~P3均为置“1”电平。
10、利用8155H可以扩展_3_个并行口。
__256__RAM单元。
11、MCS-51单片机是__8_位的单片机。
12、MCS-51单片机有_5_个中断源，__2个_级优先级中断。
13、串行接口方式3发送的第9位数据要争先写入_SCON_寄存器的_TB8_位。
14、串行口的方式0的波特率为__FOSC/12__.15、8051内部数据存储器的地址范围是_00~7FH_，位地址空间的字节地址范围_20~2FH_,对应的位地址范围是__00~7FH_，外部的数据存取器的最大可扩展容量是_64KB_。
16、如果（A）=58H，（R1）=49H，（49H）=79H，执行指令XCH A，@R1后，结果（A）=_49H_ ,(49H)=_58_17、当MCS-51执行MOVC A，@A+DPTR指令时，伴随着_PESN_控制信号有效。
18、MCS-51访问片外存储器时，利用_ALE_信号锁存来自P0口发出的低8位地址信号。
1、如果(DPTR)=5678H,（SP）=42H，（3FH）=12H，（40H）=34H，（41H）=50H，（42H）=80H，则执行下列指令后：POP DPHPOP DPLRET 则：（PCH）= 34H ；（PCL）= 12H ；（DPH）= 80H ；（DPL）= 50H 。
单⽚机原理与应⽤技术复习资料1.单⽚机的特点：结构简单、体积⼩、性价⽐⾼、可靠性⾼、功耗⼩。
2.单⽚机的应⽤：智能仪器仪表、⼯业控制中、家⽤电器中、计算机⽹络和通信领域中、医⽤设备领域中、商⽤产品3.单⽚机的组成：CPU、存储器、并⾏I/O⼝、中断系统、定时/计数器、串⾏通信⼝4.运算器包括算术/逻辑单元、累加器、寄存器、暂存器、程序状态寄存器5.单⽚机的存储器包括：数据RAM存储器、程序ROM存储器6.晶振引脚：XTAL1（19脚）、XTAL2（18脚）7.访问⽚内数据寄存器⽤MOV指令，访问⽚外数据寄存器⽤MOVX指令8.堆栈指针SP 数据指针DPTR9.堆栈数据写⼊和读出遵守“先⼊后出，后进先出”规则10.时钟内部振荡电路电容选30pF，接线越靠近单⽚机越好11.⼀个机器周期等于12个振荡周期，指令周期最短是⼀个机器周期，最长的是4个机器周期12.复位是单⽚机的初始化操作，功能：将程序计数初始化为0000H，使单⽚机从0000H单元开始执⾏程序13.RST引脚是复位端，⾼电平有效，在该引脚输⼊⾄少两个机器周期以上的⾼电平，单⽚机复位14.固态继电器按照负载类型分：直流型和交流型15.电容是使⽤场合：电源稳压电容和滤波电解电容主要是⽤来稳压和低频交流滤波；⾼频滤波使⽤瓷⽚电容和独⽯电容16.三相单三拍：UVWＵ顺序通电三相双三拍：UVVWWU UV顺序通电三相六拍：U UV V VW W WU 顺序通电1.求变量X（0≤X≤5）的平⽅，X值存放30H单元，2X值存放31H单元ORG 1000HSTART MOV DPTR，＃2000HMOV A，30HMOVC A，@A+DPTRMOV 31H，ASJMP ＄ORG 2000HTABLE DB 00，01，04，09，16，25END2.n个单字节数相加，和为双字节，存放在（R3,R4中）ADD1 MOV R3，#00HMOV R4，#00HMOV R2，# nMOV R0，#40HLOOP MOV A，R4ADD A，@R0MOV R4，AINC R0CLR AADDC A,R3MOV R3，ADJNZ R2，LOOP3.设置⼀个延时10ms的程序ORG 2000HMOV R0，#0AHDL2：MOV R1，#MTDL1：NOPNOPDJNZ R1，DL1DJNZ R0，DL24.多字节⽆符号数的加法MADD：MOV R0，#DA TA1（MSUB）MOV R1，#DA TA2 (C) MOV R7，# N CLR CLOOP：MOV A，@R0ADDC A，@R1MOV @R1，AINC R0INC R1DJNZ R7，LOOPRET5.双字节⽆符号的乘法MULTB：MOV R7，#04 MOV @R0，#00HDJNZ R７，LOOPMOV A，R２MOV B，R４MUL ABACALL RADDMOV A，R2MOV B，R5MUL ABDEC R0ACALL RADDMOV A，R４MOV B，R３MUL ABDEC R0DEC R0ACALL RADDMOV A，R5MOV B，R3MUL ABDEC R0RETRADD：ADD A,@R0MOV @R0,AMOV A,BINC R0ADDC A,@R0MOV @R0,AINC R0MOV A,@R0ADDC A,#00HMOV @R0,ARET1列举单⽚机能够应⽤的地⽅，答：智能仪器仪表、⼯业控制中、家⽤电器中、计算机⽹络和通信领域中、医⽤设备领域中、商⽤产品14.当堆栈指针sp=07H时，单⽚机⼯作寄存器能否⼯作在1区，为什么？答：不能。

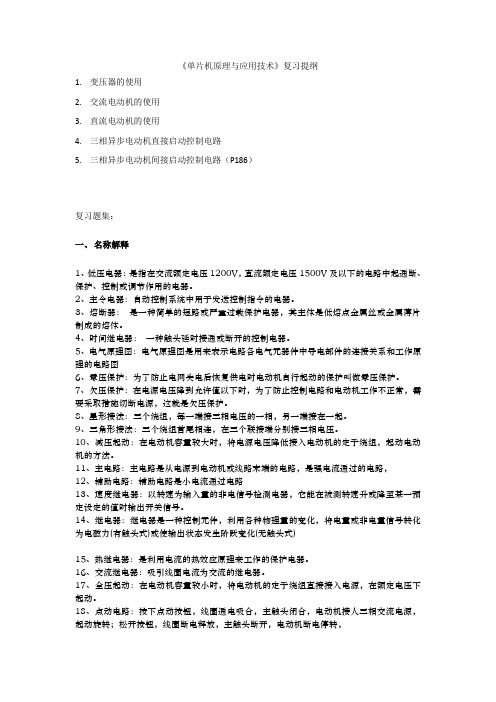

《单片机原理与应用技术》复习提纲1.变压器的使用2.交流电动机的使用3.直流电动机的使用4.三相异步电动机直接启动控制电路5.三相异步电动机间接启动控制电路（P186）复习题集：一、名称解释1、低压电器：是指在交流额定电压1200V，直流额定电压1500V及以下的电路中起通断、保护、控制或调节作用的电器。
2、主令电器：自动控制系统中用于发送控制指令的电器。
3、熔断器：是一种简单的短路或严重过载保护电器，其主体是低熔点金属丝或金属薄片制成的熔体。
4、时间继电器：一种触头延时接通或断开的控制电器。
5、电气原理图：电气原理图是用来表示电路各电气元器件中导电部件的连接关系和工作原理的电路图6、零压保护：为了防止电网失电后恢复供电时电动机自行起动的保护叫做零压保护。
7、欠压保护：在电源电压降到允许值以下时，为了防止控制电路和电动机工作不正常，需要采取措施切断电源，这就是欠压保护。
8、星形接法：三个绕组，每一端接三相电压的一相，另一端接在一起。
9、三角形接法：三个绕组首尾相连，在三个联接端分别接三相电压。
10、减压起动：在电动机容量较大时，将电源电压降低接入电动机的定子绕组，起动电动机的方法。
11、主电路：主电路是从电源到电动机或线路末端的电路，是强电流通过的电路，12、辅助电路：辅助电路是小电流通过电路13、速度继电器：以转速为输入量的非电信号检测电器，它能在被测转速升或降至某一预定设定的值时输出开关信号。
14、继电器：继电器是一种控制元件，利用各种物理量的变化，将电量或非电量信号转化为电磁力(有触头式)或使输出状态发生阶跃变化(无触头式)15、热继电器：是利用电流的热效应原理来工作的保护电器。
16、交流继电器：吸引线圈电流为交流的继电器。
17、全压起动：在电动机容量较小时，将电动机的定子绕组直接接入电源，在额定电压下起动。
18、点动电路：按下点动按钮，线圈通电吸合，主触头闭合，电动机接人三相交流电源，起动旋转；松开按钮，线圈断电释放，主触头断开，电动机断电停转，19、电气控制系统：电气控制系统是由电气控制元器件按一定要求连接而成20、变极调速：异步电动机调速中，改变定子极对数的调速方法。
单片机原理与应用复习资料单片机原理及应用考试复习知识点第1章计算机基础知识考试知识点：1、各种进制之间的转换（1）各种进制转换为十进制数方法：各位按权展开相加即可。
（2）十进制数转换为各种进制方法：整数部分采用“除基取余法”，小数部分采用“乘基取整法”。
（3）二进制数与十六进制数之间的相互转换方法：每四位二进制转换为一位十六进制数。
2、带符号数的三种表示方法（1）原码：机器数的原始表示，最高位为符号位（0‘+’1‘-’），其余各位为数值位。
（2）反码：正数的反码与原码相同。
负数的反码把原码的最高位不变，其余各位求反。
（3）补码：正数的补码与原码相同。
负数的补码为反码加1。
原码、反码的表示范围：-127～+127，补码的表示范围：-128～+127。
3、计算机中使用的编码（1）BCD码：每4位二进制数对应1位十进制数。
（2）ASCII码：7位二进制数表示字符。
0～9的ASCII码30H～39H，A的ASCII码41H，a的ASCII码61H。
考试复习题：1、求十进制数-102的补码（以2位16进制数表示），该补码为。
2、123= B= H。
3、只有在________码表示中0的表示是唯一的。
4、真值-0000000B的反码为；其补码为。
5、+1000110B的反码是；-0110011B的补码是。
6、10101.101B转换成十进制数是（）。
（A）46.625 （B）23.625 (C) 23.62 (D) 21.6257、3D.0AH转换成二进制数是（）。
（A）111101.0000101B (B) 111100.0000101B(C) 111101.101B (D) 111100.101B8、73.5转换成十六进制数是（）。
（A）94.8H (B) 49.8H (C) 111H (D) 49H9、十进制29的二进制表示为原码（）A 11100010B 10101111C 00011101D 0000111110、-49D的二进制补码为.( )A 11101111B 11101101C 0001000D 1110110011、已知某数的BCD码为0111 0101 0100 0010 则其表示的十进制数值为（）a）7542H b）7542 c）75.42H d）75.42第2章80C51单片机的硬件结构考试知识点：1、80C51单片机的内部逻辑结构单片机是把CPU、存储器、输入输出接口、定时/计数器和时钟电路集成到一块芯片上的微型计算机，主要由以下几个部分组成。
《单片机原理及其应用》复习要点1、单片机由哪几部分组成？有什么特点？2、为什么说单片机是面向控制的微机？3、80c31、80c51、87c51不同之处在哪里？应用时EA各自如何处理？4、单片机是如何进行堆栈操作的？什么情况下进行？在什么地方进行？堆栈指针起什么作用？复位时它的值是多少？应用时如何设置？5、PSW起何作用？6、构成最小单片机系统时，EA、RST、XTAL1、XTAL2当如何处理？7、怎样理解80c31/80c51/87c51的程序存储器和数据存储器是分开的？8、单片机的程序存储器和外部数据存储器的寻址能力各是多少？它们的单元地址分别由什么提供？9、内部数据存储器包括哪几个部分？各作什么用途？哪些只能字节操作？哪些既可以字节操作也可以位操作？10、工作寄存器（R7~R0）有什么用途？设置4组有何意义？怎样选择？11、程序中如何对片外数据存储器操作？12、单片机中有哪些SFR?共多少个？做什么用？它们是寄存器寻址吗？可以位操作的SFR有哪些？各自的符号位地址是什么？13、单片机为什么要复位？怎样才能复位？复位后有什么特征？上电复位、手动复位、外加芯片复位各自的效果有什么不同？14、什么情况下单片机处于程序执行状态？15、单片机共有111条指令，按字节分有哪几类？按执行时间分又有哪几类？按功能分呢？16、单片机有哪些寻址方式？各自有何不同？17、数据传送类指令、加减1指令影响PSW的状态吗？18、长跳转、绝对跳转、短跳转指令在跳转范围上有什么不同？19、加法和减法运算时各自应该注意什么？20、如何计算延时子程序的延时时间？21、你熟悉了111条指令吗？22、当单片机需要对外部存储器操作时，P0和P2起什么作用？23、当P0口作一般I/O口使用时，需要注意什么？24、P0、P1、P2、P3作一般I/O口使用时，既可以作I口使用也可以作O口使用。
当由O口改做I口使用时，需要注意什么？当由I口改做O口使用时，又将怎样？25、P0、P2、P3除作一般I/O口使用外还有替换功能，各自的替换功能是什么？什么情况下使用替换功能？单片机怎样切换到各自的替换功能状态？26、P0、P1、P2、P3各自的负载能力多大？位操作的符号位地址是什么？27、复位后，P0、P1、P2、P3的各位输出是高电平（1）还是低电平（0）？28、AT89C51有几个定时/计数器?各有何功能？各有几种工作方式？各自定时/计数范围多少？29、使用单片机定时/计数器时，程序中涉及到哪几个SFR?各自如何设置？30、TMOD中的GATE位什么情况下设置为0，什么情况下设置为1？它可以位操作吗？31、如何用定时/计数器测量脉宽？不做特殊处理宽度可以达到多少？试编写相应程序。
一、单选题1.89C51单片机中，唯一一个用户不能直接使用的寄存器是（）A、P S WB、D P T RC、P CD、B答案： C2.使用定时器T1时，有几种工作方式（）A、1种B、2种C、3种D、4种答案： D3.中断源I E 1（外部中断1）的向量地址为（）A、0003HB、000BHC、0013HD、002BH答案： C4.在8x51里，若要扩展外部存储器时，数据总线连接哪个输入/输出端口？（）A、P0B、P1C、P2D、P3答案： A5.执行M O V I E，＃81H指令的意义是：（）A、屏蔽中断源B、开放外中断源0C、开放外中断源1D、开放外部中断源0和1答案： B6.在CPU内部，反映程序运行状态或反映运算结果的特征寄存器是（）。
A、PCB、PSWC、AD、SP答案： B7.8051单片机中既可位寻址又可字节寻址的单元是（）A、20HB、30HC、00HD、70H答案： A8.下列指令目的操作数属于寄存器间接寻址的是（）。
A、MOV @R0，AB、ADDC B，30HC、ADD A，@R0D、ADD A，#30H答案： A9.单片机应用程序一般存放在（）中。
A、RAMB、ROMC、寄存器D、CPU答案： B10.下面哪一种传送方式适用于处理外部事件( )。
A、DMAB、无条件传送C、中断D、条件传送答案： C11.位处理器是单片机面向控制应用的重要体现，下列中不属于位处理器资源的是（）A、位累加器CyB、通用寄存器的各个位C、特殊功能寄存器的可寻址位D、位操作指令集答案： B12.89S51的内部程序存储器与数据存储器容量各为多少？（）A、64KB、 128BB、4KB、64KBC、4KB、128BD、8KB、256B答案： C13.各中断源发出的中断申请信号，都会标记在MCS－51系统中的（）中。
A、TMODB、TCON/SCONC、IED、IP答案： B14.在下列寄存器中，与定时器 / 计数器控制无关的是：( )A、TCONB、SCONC、IED、TMOD答案： B15.若MCS-51系统中，晶振频率为8MHz，则一个机器周期等于( ) μs。
单片机原理及应用知识点复习精编一、单片机的基本原理单片机的基本原理是指通过摩尔定律，将中央处理单元（CPU）、存储器和输入输出设备集成到一块芯片上。
其基本组成部分包括：CPU、存储器、定时器/计数器、输入输出端口、通信接口等。
单片机可以实现数据的输入输出、计算处理、控制运行等功能。
二、单片机的常见知识点复习1.单片机的指令系统：包括指令的格式、指令的功能、指令的执行周期等。
常见指令有数据传送指令、算术指令、逻辑指令、跳转指令等。
2.单片机的寄存器：包括通用寄存器、状态寄存器、程序计数器、堆栈指针等。
其中，通用寄存器用于存放运算数据，状态寄存器用于存放运算结果和标志位。
3.单片机的输入输出端口：包括并行输入输出端口和串行输入输出端口。
并行输入输出端口可同时输入输出多位数据，串行输入输出端口适用于需要高速通信的场景。
4.单片机的定时器/计数器：用于产生精确的时间延迟或实现定时、计数等功能。
定时器可用于产生中断信号，计数器可用于计数外部事件。
5.单片机的中断系统：包括外部中断和内部中断。
外部中断用于处理外部事件的优先级，内部中断用于处理操作系统任务的切换和管理。
6.单片机的存储器结构：包括随机存储器（RAM）、只读存储器（ROM）和闪存等。
RAM用于存放变量和暂存数据，ROM用于存放程序代码和常量数据。
三、单片机的应用单片机广泛应用于各个领域，包括工业控制、通信、仪器仪表、家电等。
以下是一些单片机的应用案例：1.工业自动化控制系统：单片机作为控制单元，实现对生产过程的监控和控制，可用于各种工业生产线的自动化控制。
2.电子秤：单片机通过采集传感器信号，并进行数据处理，实现对重量的测量和显示。
3.空调控制系统：单片机通过采集环境温度和湿度传感器信号，实现空调的温度调节和风速控制等功能。
4.智能家居系统：单片机作为智能家居的中控单元，通过与各种家电设备的通信，实现对家庭设备的远程控制。
5.车载电子系统：单片机作为车载电子系统的控制核心，可实现对车辆的信息显示、安全控制、娱乐系统控制等功能。
《单片机原理及应用》复习参考高志峰gzf@初稿：2016年6月修改稿：2016年12月一、前言《单片机原理及应用》属于基础性课程，其目的在于培养对含有CPU的简单控制系统的了解，掌握单片机平台实现相关的汇编语言和C语言相关知识。
整个学期所学习的知识可以分为以下三部分内容：（1）MCS51单片机结构和工作原理这部分知识中，需要熟悉和掌握的知识点包括：1）单片机CPU的外部引脚，P0，P1，P2，P3四个I/O口的作用，以及P3口各管脚的第二功能的含义2）单片机CPU外围单元和基本功能单元3）主要存储器类型，和上电复位后主要寄存器的初始值（2）指令系统、汇编语言和C语言指令系统是指操作单片机内部资源，完成指定任务的相关指令。
所有指令基于汇编语言实现，需要对硬件电路有着清晰地了解。
诸如变量定义等操作，需要操作具体地址。
虽然汇编语言可读性较差，但在学习阶段，借助汇编语言学习指令系统，有助于硬件结构的学习和熟悉。
相比较而言，C语言对指令系统的依赖较小，编程实现更加灵活，可以在熟悉单片机设计之后作为程序实现的主要工具。
但是在学习阶段，汇编应该更适合。
指令系统主要包括下面几个部分：(这里列出了主要的指令)1）MOV 类指令：MOV、MOVX、MOVC2）加减乘除指令：ADD/ADDC、SUBB、MUL、DIV3）逻辑操作指令：ANL、ORL、XRL、CPL4）控制转移指令：DJNZ、CJNE、JB、JC、AJMP、RET、RETI5）位操作指令：CLR、SETB、CPL、ANL、ORL（3）CPU主要功能单元这部分知识是在熟悉指令系统的基础上，对CPU内部其他的功能单元进行学习。
主要包含设置方式、初始参数、连接电路、中断响应等等内容。
1）定时器和计数器T0/ T12）外部中断INT0 和INT13）串行通讯RXD 和TXD综上所述，单片机的学习要兼顾硬件电路设计和匹配的软件编程实现两部分，在基于单片机平台实现预期功能时，必须对单片机相关知识有着较深的理解。
单片机原理及应用》期末复习资料一、概述单片机作为一种集成电路芯片，在嵌入式系统中扮演着重要角色。
它具备微处理器、存储器和各种外设接口等功能，可以实现各种控制和计算任务。
本文将对单片机的原理和应用进行详细介绍，帮助读者复习单片机相关知识。
二、单片机的基本原理1. 单片机的组成结构单片机由中央处理器（CPU）、存储器、输入输出接口（I/O）、定时器/计数器和串行通信接口等组成。
这些组成部分通过总线相互连接，形成一个完整的单片机系统。
2. 单片机的工作原理单片机的工作原理是将程序和数据存储在存储器中，CPU按照程序指令的顺序依次执行，同时与输入输出设备进行数据交互。
通过定时器/计数器和串行通信接口等外设，单片机可以进行各种计算和控制任务。
3. 单片机的指令系统单片机的指令系统包括数据传输指令、算术运算指令、逻辑运算指令、跳转指令和输入输出指令等。
不同的指令通过操作码进行区分，每条指令执行时会产生相应的操作结果。
4. 单片机的存储器结构单片机的存储器结构包括程序存储器、数据存储器和特殊功能寄存器。
程序存储器用于存放程序指令，数据存储器用于存放变量和数据，特殊功能寄存器用于存放控制和状态信息。
三、单片机的应用场景1. 家电控制单片机可以用于控制家电设备的开关和调节，比如空调、电视和洗衣机等。
通过连接传感器和执行器，单片机可以实现温度调节、时间控制和电机驱动等功能。
2. 工业自动化单片机在工业控制领域有广泛应用，可以实现生产线的自动控制和监测。
通过与传感器和执行器的连接，单片机可以获取并处理各种信号，实现工艺过程的控制和优化。
3. 智能交通单片机可以用于交通信号灯的控制和智能交通系统的构建。
通过与摄像头、车辆检测器等设备的连接，单片机可以实时监测交通情况，并根据需要进行信号灯的调控。
4. 医疗设备单片机在医疗设备中起到核心控制和数据处理的作用。
如心电图机、血糖仪和医用透析机等，都可以通过单片机实现信号采集和处理，提供准确的医疗诊断结果。
八章9．答：本题主要考察对外部存储器的读、写操作，只要记住正确使用MOVX指令就可以了。
编程思路：首先读取2001H的值，保存在寄存器A中，将寄存器A的高四位和低四位互换，再屏蔽掉低四位然后将寄存器A的值保存到30H中，然后再读取2002H的值，保存在寄存器A中，屏蔽掉高四位，然后将寄存器A的值与30H进行或运算，将运算后的结果保存在2002H中。
ORG 0000HMAIN：MOV DPTR，#2001H ；设置数据指针的初值MOVX A，@DPTR ；读取2001H的值SWAP AANL A，#0F0H ；屏蔽掉低四位MOV 30H，A ；保存AINC DPTR ；指针指向下一个MOVX A，@DPTR ；读取2002H的值ANL A，#0FH ；屏蔽掉高四位ORL A，30H ；进行拼装MOVX @DPTR，A ；保存到2002HEND10．答：本题主要考察对外部数据块的写操作；编程时只要注意循环次数和MOVX指令的使用就可以了。
ORG 0000HMAIN：MOV A，#0 ；送预置数给AMOV R0，#0FFH ；设置循环次数MOV DPTR，#4000H ；设置数据指针的初值LOOP：MOVX @DPTR，A ；当前单元清零INC DPTR ；指向下一个单元DJNZ R0，LOOP ；是否结束END11．答：因为控制信号线的不同：外扩的RAM芯片既能读出又能写入，所以通常都有读写控制引脚，记为OE*和WE*。
外扩RAM的读、写控制引脚分别与AT89S51的RD*和WR*引脚相连。
外扩的EPROM在正常使用中只能读出，不能写入，故EPROM芯片没有写入控制引脚，只有读出引脚，记为OE*，该引脚与AT89S51单片机的PSEN*相连。
12．答：图中采用了译码法。
4片地址分别为0000H-3FFFH、4000H-7FFFH、8000H-BFFFH、C000H-FFFFH。
13．答：（1）参见图8-20或图8-21，去掉一片2764。
（2）指出该应用系统程序存储器空间和数据存储器空间各自的地址范围。
第7章 AT89S51的串行口6．答：当接收方检测到RXD端从1到0的跳变时就启动检测器，接收的值是3次连续采样，取其中2次相同的值，以确认是否是真正的起始位的开始，这样能较好地消除干扰引起的影响，以保证可靠无误的开始接受数据。
7．答：串行口有4种工作方式：方式0、方式1、方式2、方式3；有3种帧格式，方式2和3具有相同的帧格式；方式0的发送和接收都以fosc/12为固定波特率，方式1的波特率=2SMOD/32×定时器T1的溢出率方式2的波特率=2SMOD/64×fosc方式3的波特率=2SMOD/32×定时器T1的溢出率8．答：字符“B”的ASCII码为“42H”，帧格式如下：9．答：因为定时器/计数器在方式2下，初值可以自动重装，这样在做串口波特率发生器设置时，就避免了执行重装参数的指令所带来的时间误差。
设定时器T1方式2的初值为X，计算初值X可采用如下公式：波特率 =SM O Dosc23212(256)fX⨯-10．答：经计算，计数初值为FAH，初始化程序如下：ANL TMOD,#0F0H ；屏蔽高4位ORL TMOD,#20H ；控制字MOV TH1,#0F AH ；写入计数初值MOV TL1,#0FAHMOV SCON,#40H11．答：见7.3节的介绍。
12．答：见7.5.3小节的介绍13．答：串口每秒钟传送的字符为：1800/60=30个字符/秒所以波特率为：30个字符/秒×10位/个字符=300b/s14．答：串行口的方式0为同步移位寄存器输入输出方式，常用于外接移位寄存器，以扩展并行I/O 口，一般不用于两个MCS-51之间的串行通信。
该方式以fosc/12的固定波特率从低为位到高位发送或接受数据。
15．答：直接以TTL电平串行传输数据的方式的缺点是传输距离短，抗干扰能力差。
因此在串行传输距离较远时，常采用RS-232C、RS-422A和RS-485标准串行接口。
主要是对传输的电信号不断改进，如RS-232C传输距离只有几十米远，与直接以TTL电平串行传输相比，采用了负逻辑，增大“0”、“1”信号的电平差。
而RS-422A和RS-485都采用了差分信号传输，抗干扰能力强，距离可达1000多米。
RS-422A 为全双工，RS-485为半双工。
第6章 AT89S51的定时/计数器3．答：定时/计数器作定时时，其计数脉冲由系统振荡器产生的内部时钟信号12分频后提供。
定时时间与时钟频率和定时初值有关。
4．答：由于确认1次负跳变要花2个机器周期，即24个振荡周期，因此外部输入的计数脉冲的最高频率为系统振荡器频率的1/24。
7. 答：根据题意，从P1.0输出的矩形脉冲的高低电平的时间为10:1，则高低电平的时间分别为363.63μs和36.37μs。
如果系统采用6MHz晶振的话，Tcy=2μs，因此高低电平输出取整，则约为364μs和36μs。
参考程序如下：ORG 0000HLJMP MAINORG 000BHLJMP IT0PMAIN: MOV TMOD,#02H ；定时器/计数器T0为定时方式2MOV TL0,#4AH ；定时364μs初值赋值SETB TR0 ；启动T0，开始计数SETB ET0 ；允许T0中断SETB EA ；CPU开中断SETB P1.0WAIT：AJMP WAITIT0P：CLR EACLR P1.0 ；关中断MOV R0,#9DLY：DJNZ R0,DLY ；延时36μsMOV TL0,#4AH ；定时364μs初值赋值SETB P1.0SETB EARETI9. 答：由TMOD寄存器的D6位“C/T*”来控制定时器T1的启动和关闭。
10. 答：采用方式1定时工作方式。
最大脉冲宽度为131.072ms。
11. 答：将P1.1的输入脉冲接入INT0，即使用T0计数器完成对P1.1口的脉冲计数。
参考程序如下：ORG 0000HLJMP MAINORG 000BHLJMP IT0PMAIN: JNB P1.0,MAINMOV TMOD,#05H ；定时器/计数器T0为计数方式1SETB TR0 ；启动T0，开始计数SETB ET0 ；允许T0中断SETB EA ；CPU开中断WAIT: JB P1.2,WAITCLR EACLR TR0MOV R1,TH0MOV R0,TL0AJMP $IT0P: INC R2RETI一、填空题（25分，每空1分）1. AT89S51单片机为8 位单片机2. MCS-51系列单片机的典型芯片分别为 8031 、 8051 、 8751 。
3. AT89S51的异步通信口为全双工（单工/半双工/全双工）4. AT89S51有 2 级中断， 5 个中断源5. AT89S51内部数据存储器的地址范围是00H~7FH ，位地址空间的字节地址范围是20H~2FH ，对应的位地址范围是00H~7FH ，外部数据存储器的最大可扩展容量是64K。
6. AT89S51单片机指令系统的寻址方式有__寄存器寻址__、____直接寻址____、___寄存器间接寻址_____、_立即寻址____、基址寄存器加变址寄存器寻址。
7. 如果(A)=34H，(R7)=0ABH，执行XCH A, R7；结果(A)= 0ABH ，(R7)=34H 。
8. 82C55可以扩展 3 个并行口，其中8 条口线具有位操作功能；9. 当单片机复位时PSW＝00 H，这时当前的工作寄存器区是0区，R4所对应的存储单元地址为 04 H。
10. 若A中的内容为67H，那么，P标志位为 1 。
11. 74LS138是具有3个输入的译码器芯片，其输出作为片选信号时，最多可以选中8 片芯片。
二、判断以下指令的正误：（5分）（1）MOV 28H，@R4；（×）（2）INC DPTR；（√）（3）DEC DPTR ；（×）（4）CLR R0 ；（×）（5）MOV T0，#3CF0H；（×）三、简答题1、如果(DPTR)=507BH，(SP)=32H，(30H)=50H，(31H)=5FH，(32H)=3CH,则执行下列指令后：POP DPH;POP DPL;POP SP;则：(DPH)= ___3CH___；（DPL）=___5FH___；（SP）=___50H___；（6分）2、采用6MHz的晶振，定时1ms，用定时器方式0时的初值应为多少？（请给出计算过程）（6分）解：∵采用6MHZ晶振∴机器周期为2us（213-X）×2×10-6=1×10-3∴X=7692（D）=1E0CH=1 1110 0000 1100（B），化成方式0要求格式为 1111 0000 1100 B即0F00CH综上可知:TLX=0CH, THX=0F0H3. 分析下列程序的功能（5分）PUSH ACCPUSH BPOP ACCPOP B解: 该程序的功能是通过累加器ACC与寄存器B数据交换。
一、填空题（24分，每空1分）3．串行口方式3发送的第9位数据要事先写入（SCON ）寄存器的（ TB8）位。
4．串行口的方式0的波特率为( f OSC/12 )。
6．在内部RAM中可位寻址区中，位地址为40H的位，该位所在字节的字节地址为（28H）。
8．利用81C55可以扩展（3）个并行口，（256）个RAM单元。
9．当单片机复位时PSW＝（00 ）H，SP=（07H），P0~P3口均为（高）电平。
10．若A中的内容为88H，那么，P标志位为（0 ）。
11．当A T89S51执行MOVC A，@A+ DPTR指令时，伴随着（PSEN* ）控制信号有效。
12．AT89S51访问片外存储器时，利用（ALE）信号锁存来自（P0口）发出的低8位地址信号。
13．已知fosc=12MHz，T0作为定时器使用时，其定时时间间隔为（1us ）。
14．若AT89S51外扩8KB 程序存储器的首地址若为1000H，则末地址为（2FFF）H。
三、简答题1．如果(DPTR)=5678H，(SP)=42H，(3FH)=12H ，(40H)=34H，(41H)=50H，(42H)=80H，则执行下列指令后：POP DPHPOP DPLRET则：(PCH) =_34H_；（PCL）=_12H__；（DPH）=__80H__；（DPL）=__50H__；（4分）2．A T89S51采用6MHz的晶振，定时2ms，如用定时器方式1时的初值（16进制数）应为多少？（写出计算过程）（6分）答：机器周期6×106=2×10-6s=2uS又方式1为16进制定时器.故（216—X）×2×10-6=2×10-3=>216-X=1000=>X=65536-1000=64536 即初值=FC18H3．AT89S51外扩的程序存储器和数据存储器可以有相同的地址空间，但不会发生数据冲突，为什么？（6分）答:不发生数据冲突的原因是：AT89S51中访问程序存储器和数据存储器的指令不一样。
