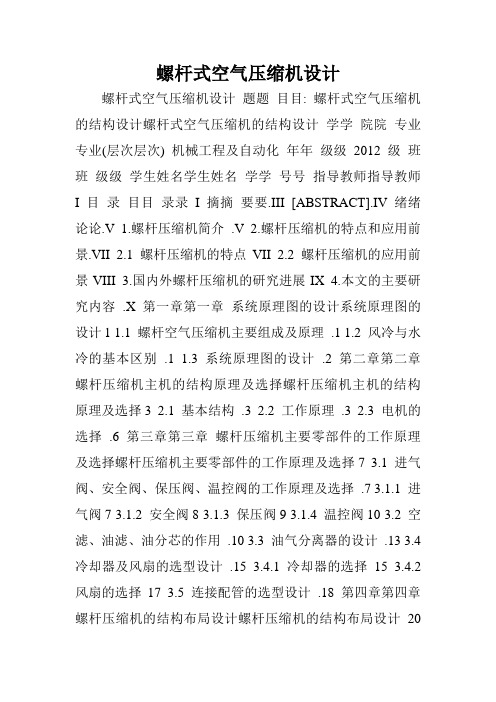

螺杆式空气压缩机设计螺杆式空气压缩机设计题题目目: 螺杆式空气压缩机的结构设计螺杆式空气压缩机的结构设计学学院院专业专业(层次层次) 机械工程及自动化年年级级2012 级班班级级学生姓名学生姓名学学号号指导教师指导教师I 目录目目录录I 摘摘要要.III [ABSTRACT].IV 绪绪论论.V 1.螺杆压缩机简介.V 2.螺杆压缩机的特点和应用前景.VII 2.1 螺杆压缩机的特点VII 2.2 螺杆压缩机的应用前景VIII 3.国内外螺杆压缩机的研究进展IX 4.本文的主要研究内容.X 第一章第一章系统原理图的设计系统原理图的设计1 1.1 螺杆空气压缩机主要组成及原理.1 1.2 风冷与水冷的基本区别.1 1.3 系统原理图的设计.2 第二章第二章螺杆压缩机主机的结构原理及选择螺杆压缩机主机的结构原理及选择3 2.1 基本结构.3 2.2 工作原理.3 2.3 电机的选择.6 第三章第三章螺杆压缩机主要零部件的工作原理及选择螺杆压缩机主要零部件的工作原理及选择7 3.1 进气阀、安全阀、保压阀、温控阀的工作原理及选择.7 3.1.1 进气阀7 3.1.2 安全阀8 3.1.3 保压阀9 3.1.4 温控阀10 3.2 空滤、油滤、油分芯的作用.10 3.3 油气分离器的设计.13 3.4 冷却器及风扇的选型设计.15 3.4.1 冷却器的选择15 3.4.2 风扇的选择17 3.5 连接配管的选型设计.18 第四章第四章螺杆压缩机的结构布局设计螺杆压缩机的结构布局设计204.1 整体结构设计及说明.20 4.1.1 零部件布局说明20 4.1.2 管路系统设计说明22 II 4.2 机组系统运转说明.23 4.3 噪音防护处理.25 4.4 外部钣金设计.28 第五章第五章螺杆压缩机维护及保养螺杆压缩机维护及保养305.1 螺杆空气压缩机的日常维护.30 5.2 螺杆空气压缩机的常见故障分析及处理.32 总总结结35 致致谢谢37 参考文献参考文献38 III 螺杆式空气压缩机的结构设计摘要空压机是各种工厂、筑路、矿山及建筑行业的必备设备，主要用来提供源源不断的具有一定压力的压缩空气。
螺杆空压机的结构与工作原理螺杆空压机是一种常见的压缩空气设备，它的结构与工作原理是其能够高效稳定地产生压缩空气的关键。
本文将从结构和工作原理两个方面来详细介绍螺杆空压机。
一、螺杆空压机的结构螺杆空压机主要由压缩机部分和控制系统两部分组成。
1. 压缩机部分螺杆空压机的压缩机部分由主轴、动叶轮、固定叶轮和压缩腔体组成。
主轴是螺杆空压机的核心部件，通过电机带动主轴旋转。
动叶轮和固定叶轮分别安装在主轴上，它们之间的间隙非常小，形成压缩腔体。
当主轴旋转时，动叶轮和固定叶轮的齿槽相互啮合，将吸入的空气逐渐压缩，最终排出高压的压缩空气。
2. 控制系统螺杆空压机的控制系统主要由电气控制柜、压力传感器和温度传感器组成。
电气控制柜负责控制整个螺杆空压机的启停和运行状态。
压力传感器和温度传感器用于实时监测压缩空气的压力和温度，并通过反馈信号控制电气控制柜的运行。
二、螺杆空压机的工作原理螺杆空压机的工作原理基于螺杆的旋转和齿槽的啮合，通过连续的吸气、压缩和排气过程来产生压缩空气。
1. 吸气过程当螺杆空压机启动时，电机带动主轴开始旋转。
在旋转的同时，动叶轮和固定叶轮的齿槽相互啮合，形成一个吸气腔体。
吸气过程中，随着主轴的旋转，腔体体积逐渐增大，同时产生负压。
负压作用下，外部空气经过滤清器进入螺杆空压机，填满吸气腔体。
2. 压缩过程吸气过程结束后，主轴继续旋转，动叶轮和固定叶轮的齿槽开始逐渐啮合。
在啮合的过程中，腔体体积逐渐减小，压缩空气被逐渐压缩。
同时，随着腔体的体积减小，压缩空气的温度也逐渐升高。
最终，压缩空气被压缩至高压状态，准备进入排气过程。
3. 排气过程压缩过程结束后，压缩空气进入排气腔体。
在排气过程中，主轴继续旋转，动叶轮和固定叶轮的齿槽开始逐渐分离。
腔体体积逐渐增大，高压的压缩空气被逐渐释放，进入管道输送和储存。
三、螺杆空压机的优势相比于其他类型的空压机，螺杆空压机具有以下几个优势：1. 高效稳定：螺杆空压机采用了连续压缩的工作原理，能够稳定产生高压的压缩空气，满足工业生产的需求。
螺杆空压机的系统流程3.1 系统流程3.1.1 空气流程（参照各机型的系统流程图）图3.1.1-1 5.5~15KW系统流程图图3.1.1-2 15~250KW系统流程图1、空气由空气滤清器滤去尘埃之后，经由进气阀进入主压缩室压缩；并与润滑油混合，与油混合的压缩空气进入油气桶，再经由油细分离器、压力维持阀、后部冷却器，气水分离器、送入使用系统中。
2、主气源通路中各组件功能说明：1）空气过滤器空气过滤器为一干式纸质过滤器，过滤纸细孔度约为10um左右，通常每600-1000小时(依环境而定)应取下清除表面的尘埃，清除的方法是使用低压空气将尘埃由内向外吹除。
空气过滤器上装有一压差发讯器或污染指示器，如果显示面板上显示空气滤清器堵塞或污染指示器中的红线可见，即表示空气过滤器必须清洁或更换。
2）进气阀a 起动时，进气阀位于关闭状态，使压缩机在低负载下起动，减轻了电机起动时的负载；便于电机的正常工作。
同时进气阀本体所带有的空载进气小孔，避免了压缩机体内的过真空。
并能尽快建立系统所需气压。
b 空车、重车转换压缩机起动后，进气阀打开。
压缩机即转换为重车状态即正常工作状态。
c 停机自动卸压及止回功能停机后进气阀能快速卸除油气桶的气压，使下次起动电机不至过载；同时能防止油气桶内压缩空气倒流，造成转子反转及含油空气从空气滤清器中喷出。
3、感温探头在失水、失油、水量不足、油量不足等情况下，均有可能会导致排气温度过高，当排气温度达到所设定之温度值时，则系统会自动停机。
跳机温度一般设定在105-110℃，液晶面板上可读出排气温度。
4、油气桶油气桶桶侧装有油位指示计，静态润滑油的油位应在油位计的高油位线与低油位线之间。
油桶下装有泄油阀，每次启动前应略为扭开泄油阀以排除油气桶内的凝结水，请注意：一旦有油流出，立即关闭该泄油阀，以免有过多的润滑油流出。
桶上开有加油孔，可供加油用。
5、油细分离器详细内容请参阅后节说明。
6、安全阀当系统压力设定不当或失灵而使油气桶内压力比设定排气压力高出0.1Mpa以上时，安全阀即会跳开，使压力降至设定排气压力以下。
螺杆空压机的智能控制系统6.1 基本操作6.1.1 按键说明图6.1.1-1——启动键：空压机处于待机状态时，按此键可启动空压机运行；联动控制功能正确设置时，如果空压机为1号机并设置为主机，按启动键启动空压机，同时启动联动控制功能。
——停机键：空压机处于运行状态时，按此键可停止空压机运行；联动控制设置时，如果空压机为1号机并设置为主机，按停机键停止空压机运行，同时停止联动控制功能；设备处于停机状态时，长按停机键，切换到软件版本显示界面。
——加、卸载键/确认键：空压机运行时此键作为加、卸载键，控制空压机加载运行或卸载运行；在数据设置模式时，修改完数据后，按此键确认数据输入；输入密码后，按此键确认密码输入，并验证密码是否正确。
——下移键/递减键：查看参数时，按此键下移滚动条；修改数据时，按此键递减当前闪烁位置数据。
——上移键/递增键：查看参数时，按此键上移滚动条；修改数据时，按此键递增当前闪烁位置数据。
——移位键/进入键：修改数据时，按键作为移位键，移动闪烁光标到下一个数据位；在菜单选择时按此键，进入当前菜单的下一级菜单，如果当前菜单没有下一级菜单，则进入当前菜单的设置模式，当前菜单数据出现闪烁光标。
——返回键/复位键：在设置模式时，按此键退出设置模式，在参数查看模式时，按此键返回上一级菜单；故障停机时，长按此键复位故障。
6.1.3 状态显示与操作机组通电后显示如下界面：上电显示画面延时5秒后，显示以下主界面：主画面按下移键进入以下菜单选择界面：一级菜单画面6.1.4 运行参数、菜单按下移键移动黑色滚动条到“运行参数”菜单后，按进入键后切换到下一级菜单：移动滚动条到对应菜单项，按进入键，查看具体参数，如查看“主、风机电流”移动滚动条到“主、风机电流”菜单项，按进入键，切换到主、风机电流值界面：60秒后自动返回主界面。
6.1.5 在一级菜单，按上移键或下移键移动黑色滚动条到“用户参数”菜单后，按进入键后切换到如下菜单：移动光标到“压力、温度预置”，再按确定键切换到：将黑色滚动条定位到加载压力菜单，再按进入键 ，切换到如下界面要求输入用户密码：显示此界面后，出现闪烁位，此时按递增键或递减键，修改当前闪烁位置数据，等于密码的第一个数据，按移位键将闪烁光标移到下一个数据位，修改当前闪烁数据等于密码的第二个数据，依照上述方法修改第三个及第四个数据，最后按确认键确认输入，系统验证密码正确后，切换到以下界面：右上角有“*”提示，表示系统已通过密码验证在如上所示界面中，按移位键，加载压力的第一个数据位开始闪烁，用户可以按递增键或递减键，修改当前的闪烁位数据等于目标值后，按移位键，移动闪烁光标到下一个数据位，继续按上述方法修改数据等于目标值，修改完所有数据位后，按确认键，保存用户设定数据。
