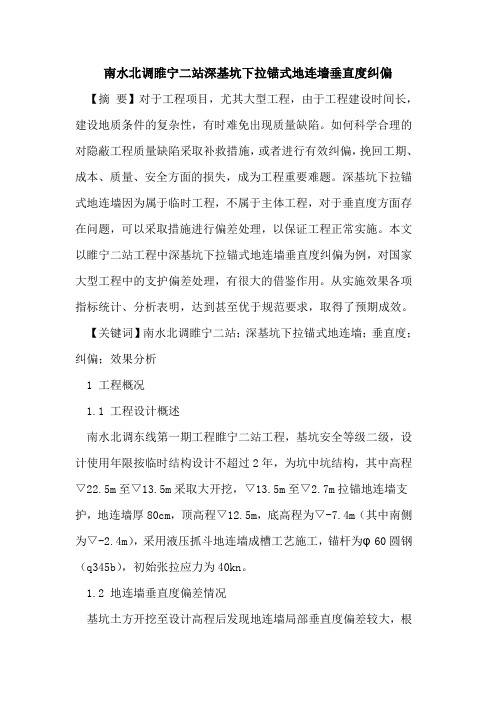

南水北调睢宁二站深基坑下拉锚式地连墙垂直度纠偏【摘要】对于工程项目，尤其大型工程，由于工程建设时间长，建设地质条件的复杂性，有时难免出现质量缺陷。
如何科学合理的对隐蔽工程质量缺陷采取补救措施，或者进行有效纠偏，挽回工期、成本、质量、安全方面的损失，成为工程重要难题。
深基坑下拉锚式地连墙因为属于临时工程，不属于主体工程，对于垂直度方面存在问题，可以采取措施进行偏差处理，以保证工程正常实施。
本文以睢宁二站工程中深基坑下拉锚式地连墙垂直度纠偏为例，对国家大型工程中的支护偏差处理，有很大的借鉴作用。
从实施效果各项指标统计、分析表明，达到甚至优于规范要求，取得了预期成效。
【关键词】南水北调睢宁二站；深基坑下拉锚式地连墙；垂直度；纠偏；效果分析1 工程概况1.1 工程设计概述南水北调东线第一期工程睢宁二站工程，基坑安全等级二级，设计使用年限按临时结构设计不超过2年，为坑中坑结构，其中高程▽22.5m至▽13.5m采取大开挖，▽13.5m至▽2.7m拉锚地连墙支护，地连墙厚80cm，顶高程▽12.5m，底高程为▽-7.4m（其中南侧为▽-2.4m），采用液压抓斗地连墙成槽工艺施工，锚杆为φ60圆钢（q345b），初始张拉应力为40kn。
1.2 地连墙垂直度偏差情况基坑土方开挖至设计高程后发现地连墙局部垂直度偏差较大，根据现场实测，泵站主站身北侧地连墙在高程3.70m处最大偏差为40.5cm，可凿除地连墙突出部分8.5cm，主站身、检修间及控制室空箱底板尚比设计短32cm。
站身东、西侧空箱基础在高程3.70m处最大偏差为20cm。
见图1-4。
图1 开挖后局部偏位现状图2 深基坑下地连墙1.3 原因分析本工程地连墙采用液压抓斗地连墙成槽工艺施工，其开挖深度范围内土层以粘土、壤土为主，中间夹有一层厚约3m的粉砂层。
施工采用sg-35型绳索式液压抓斗成槽机，成槽时产生偏位。
2 睢宁二站拉锚式地连墙垂直度偏差处理方案2.1 纠偏的必要性因为属于临时工程，不属于主体工程，故可以采取措施进行偏差处理，以保证工程正常实施。
刘老涧一站具有发电功能泵装置选型研究戴景;戴启璠【摘要】本文以刘老涧一站改造工程为研究对象,采用特性曲线与数值模拟相结合的选型方法,从泵装置的内、外特性上初步确定了刘老涧一站改造工程所选用的水力模型以及泵与水轮机两种工况机组的运行参数,为后续的模型试验提供依据.【期刊名称】《江苏水利》【年(卷),期】2017(000)003【总页数】8页(P46-52,57)【关键词】特性曲线;相似率;数值模拟;特征参数【作者】戴景;戴启璠【作者单位】江苏大学流体机械工程技术研究中心,江苏镇江212013;江苏省灌溉总渠管理处,江苏淮安223200【正文语种】中文【中图分类】TV675大型电力抽水站是防汛抗旱的重要水利工程,水泵是泵站中能量转化的重要部件，水泵的选型是泵站初步设计时的第一个环节[1]，水泵选型的重要性日益凸显。
张仁田[2]通过对南水北调东线一期工程中江苏省境内的13座泵站进行设计研究，提了的水力模型选择原则和泵站结构型式确定方法；关醒凡等[3]对泵与泵装置性能之间的关系进行研究，得到了最高效率点流量、扬程之间的关系；陆林广[4]在试验中发现通过特性曲线选出来的水力模型与装置试验值相比相差约2°；何钟林等[5]提出了针对同一水力模型存在合理的泵转速与叶轮直径；汤方平等[6]提出了“等扬程加大流量”的选型方法。
目前泵站的选型还主要是通过特性曲线的换算来实现，而这种选型方法无法对泵装置的内部流动进行预测。
本文以刘老涧一站改造工程为研究对象，采用“特性曲线换算、CFD数值模拟预测”的选型方法初步确定刘老涧一站改造工程选用的水力模型、相关的特性参数、装置的特性。
1.1 泵站概况刘老涧一站位于宿迁市宿豫区仰化镇境内的中运河刘老涧新闸东北侧。
该工程是江苏省利用世行贷款和国内配套资金而兴建的加强黄淮海平原灌溉农业项目，该站直接抽引泗阳站送来的江水或淮水，沿中运河北调，属于江水北调第五级站、淮水北调第二梯级站。

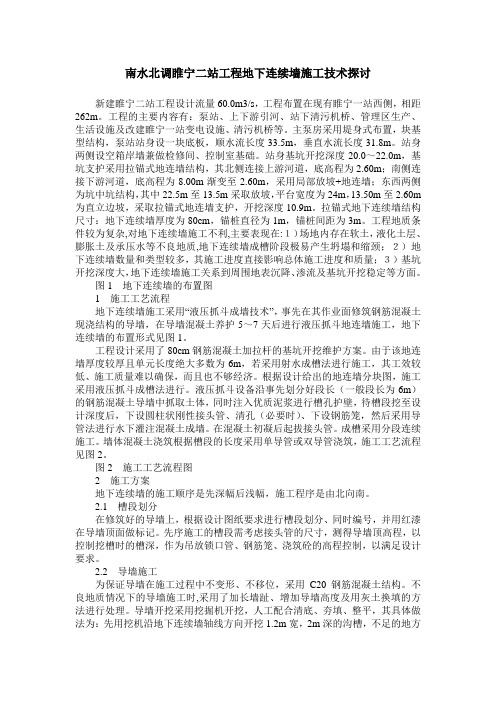

南水北调睢宁二站工程地下连续墙施工技术探讨新建睢宁二站工程设计流量60.0m3/s，工程布置在现有睢宁一站西侧，相距262m。
工程的主要内容有：泵站、上下游引河、站下清污机桥、管理区生产、生活设施及改建睢宁一站变电设施、清污机桥等。
主泵房采用堤身式布置，块基型结构，泵站站身设一块底板，顺水流长度33.5m，垂直水流长度31.8m。
站身两侧设空箱岸墙兼做检修间、控制室基础。
站身基坑开挖深度20.0～22.0m，基坑支护采用拉锚式地连墙结构，其北侧连接上游河道，底高程为2.60m；南侧连接下游河道，底高程为8.00m渐变至2.60m，采用局部放坡+地连墙；东西两侧为坑中坑结构，其中22.5m至13.5m采取放坡，平台宽度为24m，13.50m至2.60m 为直立边坡，采取拉锚式地连墙支护，开挖深度10.9m。
拉锚式地下连续墙结构尺寸：地下连续墙厚度为80cm，锚桩直径为1m，锚桩间距为3m。
工程地质条件较为复杂,对地下连续墙施工不利,主要表现在:１）场地内存在软土，液化土层、膨胀土及承压水等不良地质,地下连续墙成槽阶段极易产生坍塌和缩颈；２）地下连续墙数量和类型较多，其施工进度直接影响总体施工进度和质量；３）基坑开挖深度大，地下连续墙施工关系到周围地表沉降、渗流及基坑开挖稳定等方面。
图1地下连续墙的布置图1施工工艺流程地下连续墙施工采用“液压抓斗成墙技术”，事先在其作业面修筑钢筋混凝土现浇结构的导墙，在导墙混凝土养护5～7天后进行液压抓斗地连墙施工，地下连续墙的布置形式见图1。
工程设计采用了80cm钢筋混凝土加拉杆的基坑开挖维护方案。
由于该地连墙厚度较厚且单元长度绝大多数为6m，若采用射水成槽法进行施工，其工效较低、施工质量难以确保，而且也不够经济。
根据设计给出的地连墙分块图，施工采用液压抓斗成槽法进行。
液压抓斗设备沿事先划分好段长（一般段长为6m）的钢筋混凝土导墙中抓取土体，同时注入优质泥浆进行槽孔护壁，待槽段挖至设计深度后，下设圆柱状刚性接头管、清孔（必要时）、下设钢筋笼，然后采用导管法进行水下灌注混凝土成墙。
南水北调泗阳站水泵装置发电特性模型试验及应用丁淮波;潘卫锋;孙宇【期刊名称】《治淮》【年(卷),期】2014(000)007【总页数】2页(P32-33)【作者】丁淮波;潘卫锋;孙宇【作者单位】江苏省骆运水利工程管理处 223800; 江苏省南水北调泗阳站工程建设处 223700;江苏省骆运水利工程管理处 223800; 江苏省南水北调泗阳站工程建设处 223700;江苏省骆运水利工程管理处 223800; 江苏省南水北调泗阳站工程建设处 223700【正文语种】中文泗阳泵站是南水北调东线梯级泵站之一，泵站设计净扬程6.3m，设计选定叶轮直径D=3.1m的立式轴流泵6台套（1台备用），转速125r/min，单泵流量33.4m3/s，总流量200m3/s。
当骆马湖泄水时，泗阳泵站可以利用上游的来水发电。
经统计，泗阳站发电时正常运行水头3.5～4.0m，倒泄发电流量120m3/s左右。
1.发电试验装置泗阳泵站发电模型试验装置即提水模型泵装置，模型泵为动力特性模型试验所用TJ20号水力模型。
TJ20模型叶片数Z=4，导叶叶片数Zh=7，轮毂比α=0.468。
泵装置进水为肘型进水流道，出水为虹吸出水流道。
泵站试验台动力机为40kW他激式直流电机。
发电试验时，电机励磁接头外接220V励磁电源，电枢接头外接负载（可耗电12kW的电阻丝组），连同水泵即形成水轮水力发电机组。
发电工况调节通过负载切入、切换实现。
2.试验量测和记录（1）流量Q：流量由转换器IMT-25直读，同时通过专用微机显示、记录。
（2）水头H：发电试验水头测试中，分别于进口水箱和出口水箱壁设测压点，经稳压后接差压变送器。
水头H等于进、出口水箱的总能头差，差压传感器mH2O 读数即装置水头：（m）。
（3）轴功率P、转速n：泵轴扭矩T （N·m）、转速n（r/min）及轴功率P （kW）由JN338型测功扭矩仪二次仪表直读；另通过专用微机系统显示、记录。
南水北调东线睢宁二站中高扬程水泵机组选型设计孙飞;曹莉莉;楚轩;伍贻芬;黄健【摘要】睢宁二站是南水北调东线一期工程江苏省境内第五梯级提水泵站,为大型Ⅰ等、中高扬程水利工程,同时扬程和特征参数变幅较大,运行工况复杂,技术难度较高.结合工程特点,通过水力模型的比对、叶片调节方式的遴选、流道形式及断流方式的计算,最终选定导叶式混流泵为合理的机组类型,配套肘型进水、虹吸出水,可有效加大机组容量,提高水泵调节范围,优化运行方式.对该工程和南水北调工程建设及后期运行具有一定的参考价值.%Suining Second Pumping Station is a water pump station of the fifth step, which is the first phase of the east line of South-to-North Water Diversion Project in Jiangsu Province. It is a large project of first-class and medium high-lift,and complex under running conditions and difficult in technology,and its characteristic parameters often change in large scale. In this article, combining the project characteristics, through comparing the hydraulic model, selecting the vane adjustment method and calculating the conduit type and drying-up method, the final selection of the vane mixed-flow pump was the pumping station type, which matched the elbow-shaped inlet conduit and siphon outlet conduit It could increase capacity of the station, enhance the adjusting range of water pump,optimize the running mode, and provide the reference value to the construction of South-to-North Water Transfer Project and the coming running of the station.【期刊名称】《南水北调与水利科技》【年(卷),期】2011(009)006【总页数】5页(P11-15)【关键词】南水北调东线;睢宁二站;中高扬程;机组选型【作者】孙飞;曹莉莉;楚轩;伍贻芬;黄健【作者单位】江苏省骆运水利工程管理处,江苏宿迁223800;江苏省骆运水利工程管理处,江苏宿迁223800;江苏省骆运水利工程管理处,江苏宿迁223800;江苏省骆运水利工程管理处,江苏宿迁223800;江苏省骆运水利工程管理处,江苏宿迁223800【正文语种】中文【中图分类】TV6751 工程概况睢宁二站位于江苏省徐州市睢宁县沙集镇南2.0km的徐洪河上，是江苏省南水北调第五梯级提水泵站，具有供水、排涝、航运、挡洪等综合功能。
低扬程泵站水泵选型资料汇编江苏大学流体机械工程技术研究中心上海江天水泵技术研究所二○○八年五月目录一、低扬程水泵选型要点二、南水北调工程东线已建泵站选型情况一览表三、水利部南水北调工程水泵模型天津同台测试参数表（泵段）四、江苏大学系列轴流泵模参数表（泵段）五、南水北调：万年闸站、刘山站、台儿庄站、江都四站模型泵装置试验资料六、贯流泵装置模型试验资料七、双向竖井贯流泵装置模型试验资料八、导叶式混流泵模型试验资料（泵段）九、导叶式混流泵装置模型试验资料各位专家：现将本资料送您审阅，有错误、不当和应当修改补充之处，敬请回告。
不胜感谢！回告电话：136****3266E-mail:****************一、低扬程水泵选型要点： 1、选型关键泵扬程低，直接设计性能难以保证，应按模型进行相似设计，关键问题是选择模型。
2、选型重点水泵选型的最重要问题是确定转速n 、叶轮直径D 和nD 值。
南水北调宝应站nD 值＝369（日立选型）、蔺家坝站nD 值＝342（日立选型）、准阴三站nD 值＝393（艾荷选型）。
国内选用的nD 值大多偏高，推荐：nD 值＝350～400。
不同nD 值的组合，为使用优秀模型提供了可能。
选较低转速、较大直径，用较高扬程的模型在较低扬程下使用，是值得大力提倡的低扬程水泵的选型方法。
降低转速的流量减小，用稍许增加直径来补偿，增加直径的成本，用减小挖深来补偿。
最终的结果是，高效、安全运行，效益显著。
3、选型途径根据泵段模型特性进行选型 装置流量/泵段流量＝0.85～0.95 装置扬程/泵段扬程＝0.95～1.1 装置效率＝泵段效率-（5～10）%根据相近似的泵装置模型特性进行选型 装置流量、装置扬程、装置效率不变 4、选型原则设计扬程保流量、平均扬程高效率、最高扬程能运行、最低扬程无异常。
（可按 上述原则设定加权因子）5、倒灌高度泵汽蚀余量，对一般模型，统一按汽蚀比转速C=900计算3/462.5⎥⎥⎦⎤⎢⎢⎣⎡=C Q n NPSH r许用汽蚀余量，按汽蚀安全余量系数35.1=k 计算[]r NPSH NPSH 35.1=则，倒灌高度（卧式泵为从吸入液面到叶轮上部叶片进口处）[]g ph NPSH g p h v c a g ρρ---=二、南水北调工程东线已建泵站选型情况一览表注：计算淹没深度：统一按汽蚀比转速C=900计算，汽蚀安全余量系数35k计算，吸入损失h c=0.2m计算。
南水北调刘老涧二站反向发电实践徐斌;徐文奕;殷允涛【摘要】利用南水北调工程在非调水期的反转发电,使下泄的水资源得到充分利用,同时优化发电方案、盘活国有资产余量.两站合用一套变频发电机组并网发电,即达到了充分利用清洁能源,改善能源结构的目的,又以较小的投资换取较好的经济效益和社会效益.【期刊名称】《江苏水利》【年(卷),期】2019(000)004【总页数】4页(P59-62)【关键词】南水北调;泵站;反向发电【作者】徐斌;徐文奕;殷允涛【作者单位】江苏南水北调刘老涧二站建设处,江苏南京 210029;河海大学商学院,江苏南京 211100;江苏省水利厅机关后勤服务中心,江苏南京 210029【正文语种】中文【中图分类】TV6751 工程概况刘老涧二站位于江苏省宿迁市宿豫区仰化镇境内京杭运河上(中运河)，刘老涧新闸南侧，是刘老涧泵站枢纽的重要组成部分，该站与位于刘老涧新闸北侧已建的刘老涧站等工程共同组成南水北调东线第一期工程运河线第五个梯级，两站隔河相望，横轴线相差0.6 km。
工程任务是与刘老涧站一起将泗阳站来水抽送至皂河站站下，与皂河站、泗阳站一起，通过中运河线向骆马湖输水175 m3/s，兼顾沿线供水和灌溉，改善航运。
刘老涧二站设计扬程3.7 m，调水流量80 m3/s，考虑刘老涧站和二站共用37.5m3/s备用流量，安装4台套3000ZLQ29.4-3.7(含备机1台)水泵机组。
水泵叶轮直径3000 mm，单机设计流量29.4 m3/s，总装机流量为117.5 m3/s，配4台套TL2000-48同步立式电机，单机功率2000 Kw，总装机容量8000 Kw。
泵站采用肘形进水流道，整体虹吸式出水流道，真空破坏阀断流，采用液压调节机构调节流量。
刘老涧二站于2009年5月开工建设，2011年9月完成抽水试运行验收，2012年9月在水情条件具备条件下，完成反向发电试运行验收，2016年1月完成设计单元完工验收。
南水北调睢宁二站工程自动化系统设计张占;耿海峰【摘要】For ensuring the data accuracy and safe reliability of auto acquisition system, this thesis demonstrate the automation control scheme of Sui-ning No.2 station from three aspects, include computer monitoring system, video surveillance system and information management system. This design has been proved feasible according to actual stable operation and accurate data acquisition after the system is installed and adjusted. All of these suggest that the system has achieved the expectation of the design, and has guiding significance for other similar automation control scheme of pump station.%为确保睢宁二站工程自动化系统采集数据的准确性以及系统运行的安全可靠性，主要从计算机监控系统、视频监视系统以及信息管理系统三个方面来阐述睢宁二站工程自动化系统设计。
该系统安装调试完成后，运行情况验证了该设计方案运行平稳可靠，数据采集基本准确，达到了预期设计的目的，对类似的泵站工程自动化系统设计具有指导意义。
【期刊名称】《机电工程技术》【年(卷),期】2014(000)004【总页数】5页(P49-53)【关键词】南水北调;睢宁二站;自动化系统【作者】张占;耿海峰【作者单位】江苏省骆运水利工程管理处，江苏宿迁 223800;江苏省徐州市水务局，江苏徐州 221000【正文语种】中文【中图分类】TP2731 工程概况南水北调东线一期工程睢宁二站工程（以下简称睢宁二站工程）位于徐州市睢宁县沙集镇境内的徐洪河输水线上，工程主要任务是与泗洪泵站、邳州泵站一起，通过徐洪河输水线向骆马湖输水100 m3/s，与中运河共同满足向骆马湖调水275m3/s的目标。
新建睢宁二站泵站进水流道施工中方案优选刘泽俊;高以宁;张占;李延安;黄承运;庄林翠【摘要】睢宁二站是南水北调江苏东线工程最后实施的一个泵站。
为实现安全、质量、工期及成本的有效控制，对该工程建设中的重点和难点部位———进水流道，进行了多方面的方案优选。
对流道施工是一次成型还是预留后浇带进行分次浇筑，进行方案比较后，预防控制了流道典型异形部位容易产生裂缝问题；优化设计了进水流道层的作业流程及施工分层；重点对肘形流道模板是采用砖模还是木模，进行方案优化设计，解决了异形结构的模板问题。
另外还在混凝土生产系统浇筑能力、泵管及布料点设置、流道混凝土温控及施工过程中的应急措施等方面，对混凝土浇筑方案进行了重点控制。
通过分析实施效果各项指标统计，该工程达到甚至优于规范要求，取得了预期成效。
%10.3724/SP.J.1201.2012.06163【期刊名称】《南水北调与水利科技》【年(卷),期】2012(000)006【总页数】4页(P163-166)【关键词】睢宁二站泵站;进水流道;方案优化;肘形流道模板;优选【作者】刘泽俊;高以宁;张占;李延安;黄承运;庄林翠【作者单位】淮阴工学院建筑工程学院,江苏淮安223001; 江苏淮阴水利建设有限公司,江苏淮安223005;江苏省徐州市水务局,江苏徐州221000;江苏省骆运工程管理处,江苏宿迁223800;江苏淮阴水利建设有限公司,江苏淮安223005;江苏淮阴水利建设有限公司,江苏淮安223005;江苏淮安交通勘察设计研究院,江苏淮安223001【正文语种】中文【中图分类】TV51;TV544+.91新建睢宁二站工程，与睢宁一站及运河线上的刘老涧泵站枢纽共同组成南水北调东线工程的第五个梯级。
其流道部位面属于大体积混凝土，而且结构非常复杂，断面变化大，混凝土标号相对较高。
为此，本文对进水流道施工中方案进行优选，达到在确保安全、质量的前提下，节约成本、工期提前，有利于下一步工程的实施。
