叶片三维造型方法嘿，朋友们！今天咱就来唠唠叶片三维造型方法。
你想想看，那叶片就像是大自然的艺术品，形态各异，美妙绝伦。
要把它们用三维的方式呈现出来，这可不是一件容易的事儿，但也超级有趣呀！咱先来说说传统的方法。
就好像是搭积木一样，一块一块地拼凑起来。
通过测量叶片的各种数据，比如长度、宽度、厚度啥的，然后在软件里一点一点地勾勒出形状。
这就像是在给叶片画像，得特别仔细，不能有一点儿差错。
还有一种方法呢，就像是给叶片拍了无数张照片，然后把这些照片里的信息整合起来，形成一个三维的模型。
这是不是很神奇？就好像我们有一双神奇的眼睛，能从各个角度看清叶片的模样。
那我们为啥要研究叶片三维造型方法呢？这用处可大了去啦！比如说在航空航天领域，飞机的机翼不就像是大大的叶片嘛。
要是能把叶片的造型研究得透透的，那设计出来的机翼就能飞得更高更远更稳啦！在能源领域，那些风力发电机的叶片，要是能通过更好的三维造型方法来设计，那就能发出更多的电呢！再想想，如果我们能把各种珍稀植物的叶片都用三维造型呈现出来，那不是相当于给它们做了一个永久的记录嘛。
以后的人们也能看到这些美丽的叶片，多棒呀！你说，这叶片三维造型方法是不是就像一把神奇的钥匙，能打开好多好多未知的大门呢？它让我们能更深入地了解叶片的世界，也能让我们利用这些知识创造出更多的奇迹。
咱普通人可能觉得这事儿离自己挺远，但其实不是呀！说不定哪天你就对植物感兴趣了，想自己动手做个叶片的三维模型呢。
到时候，你就会发现，哇，原来这么有意思呀！所以呀，不要小瞧这叶片三维造型方法，它里面的学问可大着呢！就像一个宝藏，等着我们去挖掘。
让我们一起走进这个神奇的世界，去探索、去发现、去创造吧！这难道不是一件超级酷的事情吗？相信我，一旦你深入了解了，你就会被它深深吸引，就像被那美丽的叶片吸引一样！。
离心泵叶轮扭曲叶片UG 三维造型1.建模思路离心泵扭曲叶片最重要的就是圆柱坐标系中轴面形线的获得，其次如图1所示，首先创建叶片工作面与背面的轴面截线，然后通过【曲面】命令形成叶片工作面与背面，接着通过【缝合】命令对叶片进行实体化，形成完整的的叶片，然后通过【变换】命令对叶片进行变换，形成全部的叶片，最后进行前后盖板的设计，最终形成模型。
图2-2-1叶轮水力图2.录入轴面流道型线先将工作面型线的*,,r z θ和背面型线*,,r z θ∆逐一输入到excel 表格中，并在单元格中输入公式，将圆柱坐标转换为笛卡尔坐标，转换公式分别为： (1)工作面：*cos x r θ=，*sin y r θ=，*z z =-(2) 背面：*cos x r θ=，*sin y r θ=，**()z z z =-+∆ 按照NX 的要求，将笛卡尔坐标复制到.txt 文档中，另存为.dat 格式文件，如图2-2-2，文件名要便于区分各个型线。
其中，每行为一个点的坐标，三列数据分布为x 、y 、z 。
每行为一个点的坐标X坐标值Y坐标值Z坐标值图2-2-2曲线坐标点的数据文件格式3.新建NX文件[1]在菜单栏中，选【文件】【新建】[2]在对话框中选择：“单位”：毫米；“模板”：模型；“名称”：impeller.prt；“文件夹”：可自行定义，且设定文件夹路径时，路径中不得有中文，且文件名也不得为中文，否则就出现错误。
[3]确定。
4.从AutoCAD文件导入工作面和背面的型线启动UG软件，在菜单栏中选【文件（F）】【导入（M）】→【AutoCAD DXF/DWG】，在“/DWG文件”对话框中选择本例的文件；“导入至”中选择：工作部件，点【完成】，如图2-2-3所示。
图2-2-3新建模型5.进行扭曲叶片工作面与背面轴面截线的绘制[1] 单击工具栏中的【插入】→【曲线】→【样条】→【根据极点】→【确定】。
[2] 在弹出的话框中依次选择【曲线类型：多段】→【曲线阶次3】→【文件中的点】，如图2-2-4、2-2-5所示，选择2-2-2中所作的.dat文件。

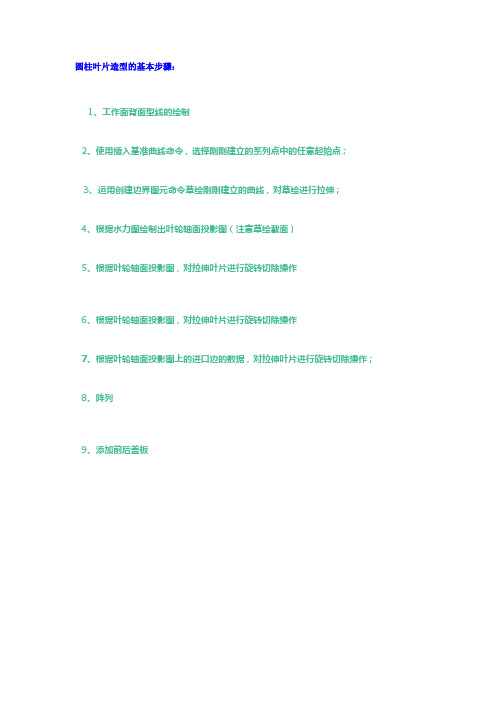

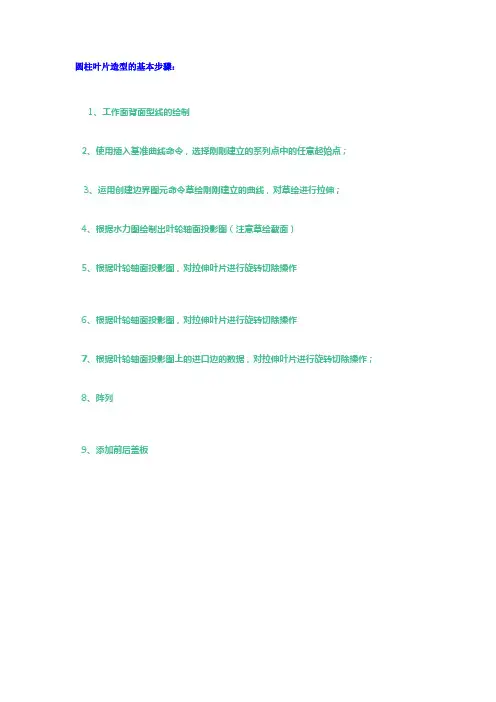

圆柱叶片造型的基本步骤：
1、工作面背面型线的绘制
2、使用插入基准曲线命令，选择刚刚建立的系列点中的任意起始点；
3、运用创建边界图元命令草绘刚刚建立的曲线，对草绘进行拉伸；
4、根据水力图绘制出叶轮轴面投影图（注意草绘截面）
5、根据叶轮轴面投影图，对拉伸叶片进行旋转切除操作
6、根据叶轮轴面投影图，对拉伸叶片进行旋转切除操作
7、根据叶轮轴面投影图上的进口边的数据，对拉伸叶片进行旋转切除操作；
8、阵列
9、添加前后盖板
1.工作面背面型线的绘制
使用偏移坐标系基准点命令，将水力图中的R和Xita输入到对话框中背面工作面
（的R为R-真实厚），Z全部为0；
2、使用插入基准曲线命令，选择刚刚建立的系列点中的任意起始点；
3、运用创建边界图元命令草绘刚刚建立的曲线，叶轮进出口处要满足水力图要求，
对草绘进行拉伸；
4、根据水力图绘制出叶轮轴面投影图（注意草绘截面）
7、根据叶轮轴面投影图上的进口边的数据，对拉伸叶片进行旋转切除操作，即获得圆柱叶片；
8、阵列
9、添加前后盖板。
solidworks叶子形状曲面建模概述说明1. 引言1.1 概述在工程设计和制造领域，使用CAD软件进行建模是一项常见且必要的工作。
SolidWorks作为一种流行的三维建模软件，提供了许多功能强大而灵活的工具，在各个行业中都得到了广泛应用。
本文将重点介绍SolidWorks中叶子形状曲面建模的方法和技巧。
1.2 文章结构本文按照以下结构进行组织：引言、solidworks叶子形状曲面建模、示例应用、结论和致谢。
在solidworks叶子形状曲面建模部分，我们将详细介绍该建模过程的简介、步骤以及常用工具和技巧。
示例应用部分将展示几个实际案例以帮助读者更好地理解如何应用所学内容。
1.3 目的通过撰写本文，旨在向读者提供有关SolidWorks叶子形状曲面建模的详细概述。
我们将介绍这种特殊类型的曲面建模方法，并解释其在实际应用中的重要性和优势。
此外，我们还将分享一些常用于叶子形状曲面建模的工具和技巧，希望能够帮助读者提升他们的建模技能并掌握这一特定领域的技术。
请注意，以上内容为普通文本格式。
2. solidworks叶子形状曲面建模：2.1 叶子形状曲面建模简介：SolidWorks是一款功能强大的三维建模软件，它可以用于创建复杂的曲面模型。
在本节中，我们将重点介绍如何使用SolidWorks进行叶子形状的曲面建模。
叶子是自然界中常见的物体之一，其形状变化多样，这对于设计师来说可能是一个挑战。
但通过SolidWorks提供的工具和技巧，我们可以轻松地创建出各种形状丰富的叶子模型。
2.2 建模过程步骤：在进行叶子形状曲面建模之前，需要先准备好计划和参考图。
下面是一般的建模过程步骤：第一步：导入或绘制基础草图：根据参考图纸或者实际测量数据，在SolidWorks 中创建基础草图。
可以使用线、圆、弧等基本几何元素进行绘制。
第二步：使用草图工具构建表面曲线：利用Spline、Bezier Curve、Boundary Surface等工具，在基础草图上绘制并调整出符合要求的平滑曲线。
内蒙古工业大学学报JOU RN AL O F IN N ER M ON G OL IA第30卷 第2期 U N IV ERSIT Y OF T ECHN O LO GY V ol.30No.22011文章编号:1001-5167(2011)03-0081-05基于Solidworks的风力发电机叶片的建模方法王志德1,胡志勇1,曹 艳2,李艳霞3,张国兴1(1.内蒙古工业大学机械学院2.内蒙古工业大学理学院3.内蒙古工业大学图书馆呼和浩特010051)摘要:以G52-850kW风力发电机风轮叶片为例,利用Glauert涡流理论相关原理完成风力发电机风轮叶片的设计,基于三维CA D造型软件So lidw or ks,作出叶片断面的草图,用三种方法实现了叶片三维造型,对这三种建模方法进行了比较,具有一定的现实意义和实用价值。
关键词:风轮叶片;建模;造型分析中图分类号:T P391.72;T P31 文献标识码:A0 引 言风轮是风力发电机(以下称风力机)最重要的部件之一。
风力机就是依靠风轮把风所具有的动能有效转化为机械能并加以利用。
风轮的设计好坏对风力机有重大影响。
现代风力机风轮通常是采用三叶片的上风或下风结构。
风轮叶展形状、翼型形状与风力机的空气动力特性密切相关。
目前,在风力机风轮叶片的气动设计方面,还没有系统的设计模型和方法,只有针对某一方面的模型,这些模型还无法归纳成一套可靠的系统设计模型。
一台好的风力机应当尽量增加升力而减小阻力,使之尽量趋于最大值,以增加风力机的风能利用系数。
叶片气动设计主要是外形优化设计,这是叶片设计中至关重要的一步。
外形优化设计中叶片翼型设计的优劣直接决定风力机的发电效率,在风力机运转条件下,流动的雷诺数比较低,叶片通常在低速、高升力系数状态下运行,叶片之间流动干扰造成流动非常复杂。
针对叶片外形的复杂流动状态以及叶片由叶型在不同方位的分布构成,叶片叶型的设计变得非常重要。

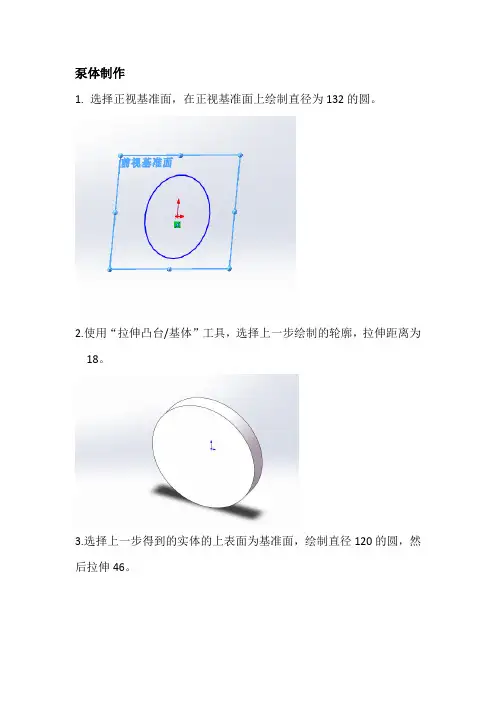

泵体制作1.选择正视基准面，在正视基准面上绘制直径为132的圆。
2.使用“拉伸凸台/基体”工具，选择上一步绘制的轮廓，拉伸距离为18。
3.选择上一步得到的实体的上表面为基准面，绘制直径120的圆，然后拉伸46。
4. 选择上一步得到的实体的上表面为基准面，绘制直径36的圆，然后退出草图编辑。
5.点击“参考集合体”按钮，设置基准面1，基准面1距第三步得到的实体端面距离为26。
6.正视于基准面1，在基准面1上绘制圆心与端面圆圆心共线的直径30的圆。
7.选择“放样凸台/基体”工具，设定两放样曲线为上两部所绘制的轮廓线，放样得圆台。
8.选择前视基准面，在距离中心3的地方绘制直径100的圆。
9.点击“拉伸切除”按钮，选择上一步绘制的轮廓，设置切除距离为52。
10.选择上视基准面，在基准面上绘制如图所示的轮廓图。
11.点击“旋转切除”按钮，选择上一步绘制的轮廓，旋转切除出中部的盲孔。
12.点击“参考几合体”按钮，设置基准面2，基准面2 距离右视基准面距离为70。
13.在基准面2上绘制直径32的圆。
14.选择上一步绘制的圆，点击“拉伸凸台/基体”，设置终止条件为下一个面，得到图示实体。
15.点击“镜像实体”，设置镜像面为右视基准面，镜像上一步得到的实体。
16.选择基准面2，在基准面2上绘制直径3/8in的圆。
17．选择上一步绘制的圆，点击“拉伸切除”按钮，设置切除深度为完全贯穿。
18.点击“插入-注释-装饰螺纹线”，为两个孔添加装饰螺纹线。
19.设置基准面3，距离上视基准面距离为85，并在基准面3上绘制长150宽40的矩形。
20.点击“拉伸凸台/基体”按钮，将上一步绘制的矩形拉伸15.21.选择上一步得到的实体的上表面，绘制直径18的圆。
22.点击“拉伸凸台/基体”按钮，选择上一步绘制的圆，拉伸距离为5。
23.在上一步得到的圆柱上表面上绘制直径为12的圆，然后点击“切除拉伸”按钮，终止条件为完全贯穿。
24.点击“镜像实体”，选择实体为上两步得到的实体，镜像面为右视基准面。
基于Solidworks轴流泵叶轮叶片的三维建模方法发表时间： 2011-10-10 作者: 何东林*石秀华*宋绍忠来源: 万方数据关键字: 轴流泵叶轮叶片曲面零件几何造型Solidworks三维建模轴流泵叶轮叶片是一种特殊的曲面零件，这种零件的几何造型是三维建模中的重点和难点。
基于Solidworks 的三维建模功能，研究了轴流泵叶轮叶片的三维建模方法，并以具体实例实现T轴流泵叶轮叶片的三维模型。
1 引言在叶轮机械的水力设计中，为了设计出性能优良的泵，目前的发展是采用正反问题相互迭代的方法，根据初步设计的泵，进行三维湍流计算，根据计算结果，修正某些几何边界，再进行流动计算，采用人机对话，反复迭代，会得到性能优良，即高效率，并满足空化条件及其它要求的泵。
近几年来，随着计算机计算能力和流体计算动力学的迅速发展，尤其是三维流动分析的使用，三维数值模拟应用越来越广。
这里基于Solidworks的三维建模功能，研究轴流泵叶轮叶片的三维建模方法。
2 基于Solidworks轴流泵叶轮叶片三维建模方法在轴流泵叶轮叶片的设计和加工中，叶片的表面是由翼型的型值点给定的。
用半径为:和r十dr的两个无限接近且与叶轮轴同轴的圆柱面截取一个微小圆柱层，取出并沿其母线切开展为平面，叶片被圆柱面截割，其截面在平面上展开就组成等距排列的一系列翼型，这一系列翼型称为平面直列叶栅。
在用平面直列叶栅理论设计轴流泵叶轮时，得到在平面上给定的型值点，如果把各型值点拟合的型值曲线直接作为半径r处的截面轮廓曲线，由此得到的叶轮叶片三维模型误差较大。
因此为了得到比较理想的三维模型，必须寻找一种好的方法。
经分析可知，如果能得到半径r处的截面，问题就解决了。
如何由翼型型值点得到半径r处的截面呢尸根据Solidworks的建模功能，研究了如下的方法:先由翼型型值点找到对应的截面在翼型展开面上的投影点，把各投影点拟合为投影曲线，然后通过一些命令就可得到轴流泵叶轮叶片的截面。
基于solidworks的风力发电机叶片的建模方法随着全球能源危机的日益严重，人们开始寻找新的能源替代品。
风力发电作为一种清洁、可再生的能源，在近年来得到了越来越多的关注。
而风力发电机的叶片是其中最重要的组成部分之一，其设计和制造对于风力发电机的性能和效率至关重要。
本文将介绍基于SolidWorks的风力发电机叶片的建模方法，以及该方法在叶片设计和制造中的应用。
一、SolidWorks建模方法介绍SolidWorks是一种三维计算机辅助设计软件，广泛应用于机械设计和制造领域。
其具有界面友好、操作简单、功能强大等优点，成为了许多制造企业的首选工具。
基于SolidWorks的风力发电机叶片建模方法，主要包括以下几个步骤：1.创建新零件：打开SolidWorks软件，选择“新建零件”命令，创建一个新的零件文件。
2.绘制基础线：在新建的零件文件中，选择“草图”命令，绘制出叶片的基础线。
基础线是叶片的轮廓线，决定了叶片的形状和尺寸。
3.创建草图：在基础线上创建一个草图，用于构造叶片的几何形状。
草图可以使用各种工具绘制，例如直线、圆弧、曲线等。
4.拉伸特征：使用拉伸特征命令，将草图拉伸成为一个三维实体。
拉伸特征是将二维草图转换为三维实体的关键步骤。
5.修剪特征：使用修剪特征命令，将拉伸后的实体进行修剪，使其符合叶片的实际形状。
修剪特征是对叶片进行精细调整的步骤。
6.添加材料：选择适合的材料，将其添加到叶片实体中。
材料的选择对于叶片的强度和耐久性有着重要的影响。
7.分析叶片：使用SolidWorks的分析工具，对叶片进行各种物理特性的分析，例如应力分析、振动分析等。
分析结果可以帮助设计师进一步改进叶片的性能和结构。
8.导出文件：完成叶片的建模后，可以将其导出为各种格式的文件，例如STL、STEP、IGES等。
这些文件可以用于叶片的制造和生产。
二、应用实例基于SolidWorks的风力发电机叶片建模方法，可以应用于各种类型的叶片设计和制造。
基于Solidworks轴流泵叶轮叶片的三维建模方法关键字: 轴流泵叶轮叶片曲面零件几何造型Solidworks 三维建模
轴流泵叶轮叶片是一种特殊的曲面零件，这种零件的几何造型是三维建模中的重点和难点。
基于Solidworks的三维建模功能，研究了轴流泵叶轮叶片的三维建模方法，并以具体实例实现T轴流泵叶轮叶片的三维模型。
1 引言
在叶轮机械的水力设计中，为了设计出性能优良的泵，目前的发展是采用正反问题相互迭代的方法，根据初步设计的泵，进行三维湍流计算，根据计算结果，修正某些几何边界，再进行流动计算，采用人机对话，反复迭代，会得到性能优良，即高效率，并满足空化条件及其它要求的泵。
近几年来，随着计算机计算能力和流体计算动力学的迅速发展，尤其是三维流动分析的使用，三维数值模拟应用越来越广。
这里基于Solidworks的三维建模功能，研究轴流泵叶轮叶片的三维建模方法。
2 基于Solidworks轴流泵叶轮叶片三维建模方法
在轴流泵叶轮叶片的设计和加工中，叶片的表面是由翼型的型值点给定的。
用半径为:和r十dr的两个无限接近且与叶轮轴同轴的圆柱面截取一个微小圆柱层，取出并沿其母线切开展为平面，叶片被圆柱面截割，其截面在平面上展开就组成等距排列的一系列翼型，这一系列翼型称为平面直列叶栅。
在用平面直列叶栅理论设计轴流泵叶轮时，得到在平面上给定的型值点，如果把各型值点拟合的型值曲线直接作为半径r处的截面轮廓曲线，由此得到的叶轮叶片三维模型误差较大。
因此为了得到比较理想的三维模型，必须寻找一种好的方法。
经分析可知，如果能得到半径r处的截面，问题就解决了。
如何由翼型型值点得到半径r处的截面呢尸根据Solidworks的建模功能，研究了如下的方法:先由翼型型值点找到对应的截面在翼型展开面上的投影点，把各投影点拟合为投影曲线，然后通过一些命令就可得到轴流泵叶轮叶片的截面。
其中最关键的是找出型值点与投影点的对应关系。
下面对型值点与投影点的对应关系进行分析推导。
如果用半径为r和r+dr两个无限接近且与叶轮轴同轴的圆柱面去截叶轮叶片，其单个叶片截面如图1所示。
然后用一个垂直于轴向的平面去截这个叶片截面，得到一圆弧线如图2所示。
图2中S表示截面的投影方向，P表示投影平面，S方向与平面P垂直，轴向方向为由纸面外指向里，A点是截面一轮廓点，AC的长为A点到投影方向S的距离，长度为N, AB弧长为M, B为AB弧长所对的圆心角，r为圆柱面半径。
则有:
M=rθ(1)
N=rsinθ(2)
由公式(1)和公式(2)得:
N=rsin(M/r) (3)
根据公式(3)就可得出型值点与投影点的关系，如图3所示。
图3中P为图2中的投影平面，T轴为叶轮轴线的投影，A1,点是A点的投影点，A2点是A点的展开点，即A点的型值点，N为A1到T轴的距离，M为A2到T轴的距离，N和M满足公式(3)，由此就得到A 点在P平面上的投影，按照以上原理，用多个垂直于轴向的平面去截叶片截面就可得到一个叶片截面在投影面P上的一系列点。
在用Solidworks建模时，把投影平面P作为一个草图绘制平面，根据所给的型值点数据，把各型值点拟合为型值曲线，量出它到叶轮轴线投影到P平面上的投影轴的距离M，
再由公式(3)算出对应投影点到叶轮轴线到尸平面上的投影轴的距离N，根据此距离即可得到投影点，然后把各投影点通过样条曲线命令拟合为投影曲线，由投影曲线就可得到半径r 处的截面。
图1 半径r处单个叶片截面
图2 弦长与弧长的关系
图3 型值点与投影点的关系
3 轴流泵叶轮叶片三维建模实例
轴流泵叶轮叶片是特殊的曲面零件，在建模时，一方面要考虑到叶片冀型分散的型值点，另一方面也要考虑需要满足的精度。
在设计、加工和用仿真软件进行仿真时，才能得到比较理想的结果。
这里应用Solidworks的三维建模功能，以一具体实例，进一步说明轴流泵叶轮叶片的三维建模方法。
首先按以上方法把各截面的型值点转化为对应的投影点，由投影点拟合为投影曲线，再通过曲面剪切、曲面放样、曲面缝合、曲面加厚度、旋转阵列得到叶轮叶片。
轴流泵叶轮的具体参数为:叶轮直径D = 300mm，轮毅比dh/D=0.45,毂径dh=135mm，叶片数Z=3。
轴流泵叶轮叶片的几何轮廓要素如表1
表1 叶轮叶片的几何轮廓要素表
基于Solidworks轴流泵叶轮叶片的三维建模方法
发表时间： 2011-10-10 作者: 何东林*石秀华*宋绍忠来源: 万方数据
轴流泵叶轮叶片是一种特殊的曲面零件，这种零件的几何造型是三维建模中的重点和难点。
基于Solidworks的三维建模功能，研究了轴流泵叶轮叶片的三维建模方法，并以具体实例实现T轴流泵叶轮叶片的三维模型。
表1中D表示截面直径，l表示翼型弦长，ymax表示翼型的最大厚度，β表示翼型安放角。
根据表1中的数据就可得到叶片表面的型值，将所有的型值作成电子表格(略)。
按以下步骤建造具体的叶轮叶片三维模型。
第一步:根据各截面翼型型值点建立各截面曲面:
(1)在前视面画草图拉伸一个直径D=0.135m足够长的圆柱面；
(2)把上视面偏置一定距离建立一个基准平面，在此基准平面上画草图标出直径
D=0.135m的各型值点:通过样条曲线命令把各型值点拟合为型值曲线，由公式(3)求出各型值点对应的投影点，把各投影点通过样条曲线命令拟合为投影曲线如图4所示。
图4 型值曲线与投影曲线
图4中I为型值曲线，ΙΙ为投影曲线，虚线为叶轮轴线投影到此基准平面上的投影轴，M为型值曲线上某一型值点到投影轴的距离，N为对应投影点到投影轴的距离，
N=rsin(M/r)。
(3)删除型值曲线，用草图剪切曲面命令，剪切第一步(1)中的圆柱面，就得到了直径D=0.135m处单个叫片截面如图5所示。
(4)按同样的方法就可得到其它切面处单个叶片截面图6。
第二步:通过曲面放样命令得到叶片曲面。
如图7所示:
第三步:通过曲面缝合命令把放样曲面、底面和顶面缝合为一个曲面;
第四步:通过曲面加厚度命令把缝合曲面加厚为一个实体如图8所示。
第五步:建立轮毅模型如图9所示。
第六步:通过旋转阵列得到所有的叶片。
具体完成的叶轮。
叶片的三维模型如图10所示。
3 总结
至此轴流泵叶轮叶片的三维模型就完成了。
对于其它与轴流泵叶轮叶片类似的曲面零件，如螺旋桨等，我们可以用类似的方法建模。
我们还可以把所得到的模型物人到其它的应用软件中，如Fluent等进行流体动力特性的仿真分析，也可以求出轴流泵叶轮叶片的体积、表面积、重心和浮心等。
