根据模型泵段或模型泵装置特性进行低扬程泵的选型关醒凡（江苏大学）董志豪（上海凯泉泵业集团有限公司）商明华（上海江天水泵技术研究所）摘要：低扬程水泵的泵段特性和带进出水流道的泵装置特性之间有较大差别。
按管道阻力曲线和泵段特性曲线的交点确定泵工况点，往往得出错误的结果。
本文分析泵段特性和泵装置特性差别的一般规律，提出根据模型泵段特性选型和根据模型泵装置特性选型两种方法。
泵选型的关键在于确定转速n，计算直径D和nD值，取较小的nD值，用高扬程模型在低扬程下使用是值得推荐的选型方法。
介绍了选型软件的特点、用法。
1、轴流泵的有效运行范围受诸多方面限制轴流泵有效运行范围的限制条件有：（1）小流量区存在马鞍形不稳定段，泵应避开在此区段运行。
（2）高效区较窄，偏离最高效率点，效率下降较快。
（3）偏离最高效率工况，因流入叶片冲角增大，会发生汽蚀，造成性能下降和过流部件破坏。
（4）随流量减小，轴功率迅速增加。
（5）在小流量侧运行，偏离最高效率点不远时，就会出现明显的噪声，在到达马鞍形右侧最高扬程时，噪声和振动已非常明显，泵必须离开此处一段距离运行。
为进一步说明，把轴流泵扬程流量曲线按关死点（A）、马鞍形底部（B）、可运行点（C）、最高效率点（D）、零扬程点（E）分段，如图1所示。
综合模型试验结果在表1中列出了各特征点的数值。
表1轴流泵运转特性ns 500 700 1000 1200 1300H C／H D 1.3 1.35 1.42 1.4 1.45Q C／Q D0.75 0.75 0.75 0.75 0.72H A／H D 2 1.8 1.70 1.7 1.6Q E／Q D 1.3 1.3 1.23 1.25 1.22 Q B／Q D0.5 0.55 0.55 0.55 0.55H B／H D 1.25 1.28 1.29 1.27 1.30图1轴流泵运行特性分析可运行的最高扬程Hc是个关键参数。
对虹吸出口泵站而言，水流通过虹吸管最高点所需的扬程应小于此扬程；对于水位变化较大的泵站，水位变化时所需的最高扬程也应小于此扬程。
轴流泵选型手册
轴流泵选型手册通常是由制造商或专业工程公司提供，目的是帮助用户正确选择适合其应用的轴流泵。
这些手册通常包含以下内容：
1.产品概述：对不同类型的轴流泵进行概述，包括其工作原理、
结构特点和适用范围。
2.性能曲线：显示轴流泵在不同工况下的性能曲线，包括流量、
扬程、效率等参数。
3.选型指南：提供用户如何根据实际需求选择合适轴流泵的指南，
包括工作点的确定、流量和扬程的匹配等。
4.材料和设计特点：描述轴流泵的制造材料、密封方式、轴封系
统、轴承类型等设计特点。
5.安装和维护：提供轴流泵的安装指南和维护手册，包括启动、
停机、维护周期等方面的建议。
6.应用案例：展示不同行业、领域中成功应用该轴流泵的案例，
帮助用户更好地理解产品的实际应用。
7.技术规格：包括各个型号轴流泵的详细技术规格，如功率、转
速、尺寸等。
8.常见问题解答：回答用户可能遇到的常见问题，提供解决方案。
当您需要选购轴流泵时，最好直接联系轴流泵的制造商或供应商，以获取其最新版本的选型手册。
这些手册通常是为了确保用户能够正确选型、安装和使用产品而设计的，是非常有用的参考资料。

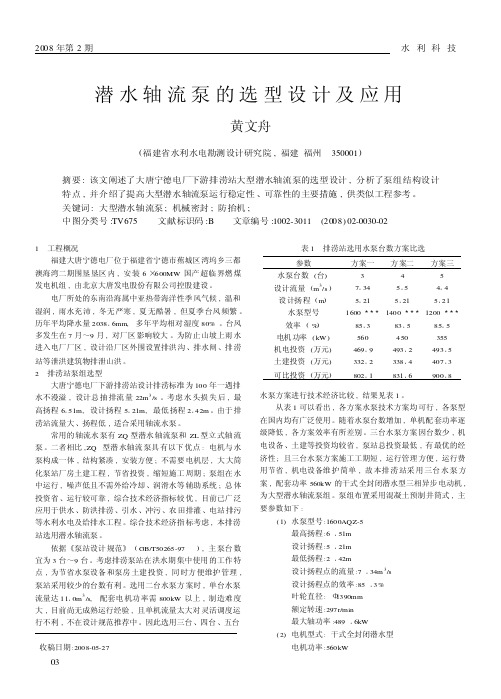

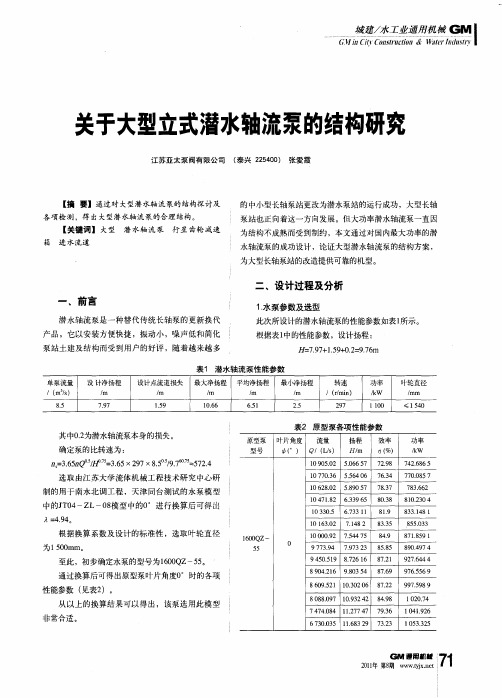

潜水轴流泵的选型设计及应用黄文舟(福建省水利水电勘测设计研究院,福建福州 350001)摘要:该文阐述了大唐宁德电厂下游排涝站大型潜水轴流泵的选型设计,分析了泵组结构设计特点,并介绍了提高大型潜水轴流泵运行稳定性、可靠性的主要措施,供类似工程参考。
