电源插头标准

电源插头标准

日本（2芯)插头(带接 地线）
125V~ 7A 12A 15A
AC Power Cord 2 Pins Japanese Plug 执行标准：JIS C8303 可配用电源线：VCTF 3*0.75/1.25/2.00m㎡ HVCTF 3*0.75/1.25/2.0m㎡ HVCT3*0.75/1.25/2.0m㎡ 3PNCT 3G 0.75 /1.25 /2.0m㎡
H05RR-F 3*0.75-1.0mm2 H05RN-F 3*0.75-1.0mm2
意大利（2芯)插头 250V~ 10A
AC Power cord 2 Pins Italian Plug执行标准：CEI.23-16-V II适 用：意大利、智利 可配用电源线： H03VV-F 2*0.75-1.0mm2 H03VVH2-F 2*0.75-1.0mm2 H05VV-F 2*0.75-1.0mm2 H05VVH2-F 2*0.75-1.0mm2 H05RR-F 2*0.75-1.0mm2 H05RN-F 2*0.75-1.0mm2
中国（3芯)插头
250V~ 10A
AC Power Cord 3 Pins China Plug 执行标准： GB 2099.1-96 GB 1002-96 可配用电源线：RVV(300/300) 3G0.75-1.0m㎡ RVV(300/500) 3G0.75-1.0m㎡ YZW (300/500) 3G0.75-1.0mm
英国（3芯)插头 250V~ 3A 5A 10A 13A
AC Power Cord 3Pins U.K.Non-Rewireable Plug 执行标准：BS 1363 1、插头为不可拆卸和可拆卸 ,适用英国、香港、印度、新加坡、科威特、沙特阿拉伯等。 2、保险丝可以更换。 3、插头可不附插头说明书。 4、插脚需有护套。 5、可配用电源线：H03VV-F 3*0.5-1.5mm2 H03VVH2-F 2*0.5-1.5mm2 H05VVH2-F 2*0.5-1.5mm2 H05VV-F 2*0.5-1.5mm2 H03RT-F 3*0.75-1.0mm2 A05VV-F 2*1.25mm2 A05VV-F 3*1.25mm2

D220P-01适配器

D220P-01适配器

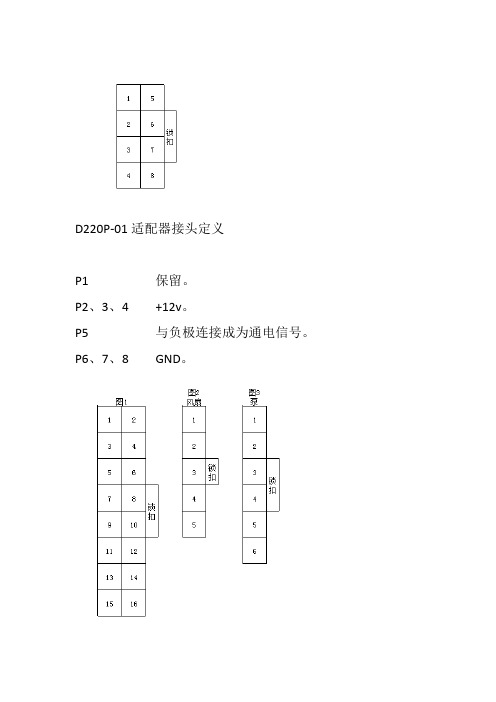

D220P-01适配器接头定义P1 保留。

P2、3、4 +12v。

P5 与负极连接成为通电信号。

P6、7、8 GND。

H2C模组接头定义图1P1—p4 半导体制冷片，其中p1、4为一组半导体供电，p2、3为另一组半导（P1、4电压；P1、3电压？）体供电。

P1、2 黑色线。

P3、4 红色线。

P5、6 空的。

P7、8、9、11、16 接泵。

P7：+12V,P16：GND(与P10短接)，P8：在泵那边是空针，P9可能是泵的测速、P11可能是泵的PWM调速。

P12、14 2N3904-338三极管(怀疑是通过温度控制风扇转速)。

P13、15 6cm供电散热风扇，p13接图2风扇接头的p2PWM调速，p15接图2风扇的p5测速。

P10、16 短接，GND。

图2P1 空的。

P2 接图1的13p。

PWM调速（蓝色）P3 接图3泵的p1。

GND（黑色）P4 接图3泵的p6。

+12V（红色或黄色）P5 接图1的15p。

测速信号（白或黄）图3P1 GND，接图1的p16，同时短接图2风扇的p3。

P2 可能是测速，接图1的p9。

P3 空的。

P4 接图1的p8，P4在泵那边接头是空针。

P5 可能是PWM调速，接图1的p11。

P6 +12V，接图1的p7，同时短接图2风扇的p4。

大部分4PIN的风扇接线顺序都是负极（黑）、正极（红）、转速信号输出（黄）、PWM信号输入（蓝），只需要接电源正负极即可，默认是最高速的 (空)，蓝白（黄）红黑。

Dell的五口四针定义是黑是GND、红是+12 黄是测速、兰是PWM，白（黄）红黑蓝空。

3PIN的一般是黑（GND）红（+12V）黄（测速）。

Sanyo12038 9sg1212p1g03定义：（+）(E)：红色、（- ）(G)：黑色或蓝色、传感器（AL）：黄色、PWM控制（CTR）:棕色。

dc插座规格标准

dc插座规格标准

dc插座规格标准直流（Direct Current，简称DC）插座规格标准是为了统一插座和插头的尺寸、电压和功率等参数，以确保不同国家和地区的电子设备能够兼容和互通。

下面将就DC插座规格标准的相关参考内容进行阐述。

一、DC插座尺寸标准：DC插座的尺寸标准是为了确保插头能够正确插入插座，并具有良好的电气连接，并且保持稳定。

常见的DC插座尺寸标准有以下几种：1. 直径标准：DC插座的直径标准多为2.1mm、2.5mm等，其中2.1mm的尺寸较为常见。

2. 长度标准：DC插座的长度标准一般为9mm，这是为了确保插头插入插座后能够稳固地固定在位，同时保证电气接触良好。

二、DC插座电压和功率标准：DC插座的电压和功率标准是为了确保插座和插头之间的电气参数相匹配，从而保证电子设备能够正常使用，并且不会受到电气过载等问题的影响。

常见的DC插座电压和功率标准有以下几种：1. 电压标准：DC插座的电压标准多为12V、24V等低压电压，这是为了适配大部分电子设备的电源需求。

2. 功率标准：DC插座的功率标准一般为5W、10W等较低功率，这是为了避免过大的功率损耗和电气过载，同时保证电子设备的正常工作。

三、DC插座使用环境标准：DC插座的使用环境标准是为了确保插座具备良好的防水、防尘、耐高温等特性，以适应各种复杂的使用场景。

常见的DC 插座使用环境标准有以下几种：1. 防水标准：DC插座的防水标准一般为IP65、IP67等，这是为了确保插座能够在潮湿的环境中正常工作，同时防止水分进入插座内部，造成电气故障。

2. 防尘标准：DC插座的防尘标准一般为IP5X、IP6X等，这是为了防止灰尘、沙子等杂质进入插座内部，影响电气连接和稳定性。

3. 耐高温标准：DC插座的耐高温标准一般为-40°C至+85°C，这是为了确保插座能够在高温环境下正常运行，不会因温度过高而导致不良影响。

四、DC插座生产标准：DC插座的生产标准是为了确保插座的质量，并符合相关的安全要求和法律法规的规定。

dc插座规格标准

dc插座规格标准

dc插座规格标准直流（DC）插座是一种用于连接电子设备或充电器的电源接口。

它们被广泛应用于各种设备中，如手机、平板电脑、数码相机、无线路由器等等。

DC插座的规格标准与直流电源的特性有关，下面是一些相关参考内容。

1. 电压和电流：DC插座的规格标准通常包含有关电压和电流的信息。

例如，一个DC插座的规格标准可能是12V/2A，表示其额定电压为12伏特，额定电流为2安培。

这些信息对于设备的正确充电或供电至关重要。

2. 接口类型：DC插座通常有多种接口类型可供选择。

常见的接口类型包括直径为2.1毫米和2.5毫米的圆形插头，以及USB Type-C插头等。

不同的设备会采用不同的接口类型，因此在购买插座时需要注意与设备的接口匹配。

3. 极性和极性保护：直流插座通常具有极性保护功能，以确保正确的电源连接。

此功能可防止插头反插或错误插入，从而避免电路损坏。

极性保护通常通过不同大小的插槽或针脚布局来实现，以使插头只能正确插入。

4. 安全认证标准：为了确保直流插座的安全性能，一些组织和标准机构发布了安全认证标准，如UL、CE、FCC等。

这些认证标准可以确保插座符合特定的安全要求，包括电压稳定性、过载保护、短路保护等。

购买插座时最好选择符合安全认证标准的产品。

5. 寿命和耐久性：直流插座的寿命和耐久性很重要，特别是对于频繁使用的插座。

标准化的插座设计应该具有耐久性，插拔连接次数应在一定范围内，以避免插座损坏或连接松动。

6. 安装方式：DC插座可分为表面安装和穿插安装两种方式。

表面安装适用于板式设备，如电视机、计算机等，穿插安装适用于壁面插座或电子设备。

7. 兼容性：DC插座的规格标准应考虑到其兼容性。

一些设备可能具有不同的DC插座规格，例如电压、电流或接口类型。

为了确保插座的广泛适用性，规格标准应尽量满足不同设备的需求。

总结起来，DC插座的规格标准主要涵盖了电压、电流、接口类型、极性保护、安全认证标准、寿命和耐久性、安装方式以及兼容性等方面。

电源模组线兼容列表

电源模组线兼容列表

电源模组线兼容列表【最新版】目录1.电源模组线概述2.电源模组线兼容性列表3.结论正文一、电源模组线概述电源模组线，又称电源适配器线，是一种用于连接电源适配器和电子设备，为设备提供电源的线缆。

电源模组线的主要功能是传输电能，同时具有一定的信号传输能力。

根据设备的不同，电源模组线的接口和线缆规格也会有所差异。

二、电源模组线兼容性列表以下是常见的电源模组线兼容性列表：1.圆口电源线圆口电源线是一种常见的电源模组线类型，广泛应用于各种电子设备中。

这类电源线的特点是接口为圆形，方便插拔。

圆口电源线的兼容性较好，可以连接多种不同类型的电源适配器和设备。

2.方口电源线方口电源线是一种老式电源模组线类型，其接口为方形。

这类电源线在早期电子设备中较为常见，但现在已逐渐被圆口电源线取代。

方口电源线的兼容性相对较差，只能连接特定类型的电源适配器和设备。

3.笔记本电源线笔记本电源线是专门为笔记本电脑设计的电源模组线。

这类电源线的特点是线缆较短，接口为圆形或方形，可连接笔记本电脑的电源适配器。

笔记本电源线的兼容性较好，可以连接多种不同品牌和型号的笔记本电脑。

4.手机充电器线手机充电器线是专门为手机设计的电源模组线。

这类电源线的特点是线缆较短，接口为圆形或 USB 接口，可连接手机的充电器。

手机充电器线的兼容性较好，可以连接多种不同品牌和型号的手机。

5.电视机电源线电视机电源线是专门为电视机设计的电源模组线。

这类电源线的特点是线缆较长，接口为圆形或方形，可连接电视机的电源适配器。

电视机电源线的兼容性较好，可以连接多种不同品牌和型号的电视机。

三、结论总之，电源模组线的兼容性因类型和设备而异。

在选择电源模组线时，需要根据设备的接口类型和线缆规格选择合适的线缆，以确保设备能够正常工作。

线规对照表(根据电流大小选择DC线材)

线规对照表(根据电流大小选择DC线材)
外径 AWG 公制 mm 英制 inch (mm2) (W/km) 4/0 3/0 2/0 1/0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 11.68 10.40 9.27 8.25 7.35 6.54 5.83 5.19 4.62 4.11 3.67 3.26 2.91 2.59 2.30 2.05 1.82 1.63 1.45 1.29 1.15 1.02 0.912 0.813 0.724 0.46 0.4096 0.3648 0.3249 0.2893 0.2576 0.2294 0.2043 0.1819 0.1620 0.1443 0.1285 0.1144 0.1019 0.0907 0.0808 0.0720 0.0641 0.0571 0.0508 0.0453 0.0403 0.0359 0.0320 0.0285 107.22 85.01 67.43 53.49 42.41 33.62 26.67 21.15 16.77 13.30 10.55 8.37 6.63 5.26 4.17 3.332 2.627 2.075 1.646 1.318 1.026 0.8107 0.5667 0.5189 0.4116 0.17 0.21 0.26 0.33 0.42 0.53 0.66 0.84 1.06 1.33 1.68 2.11 2.67 3.36 4.24 5.31 6.69 8.45 10.6 13.5 16.3 21.4 26.9 33.9 42.7 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 截面积 电阻值 AWG 公制 mm 英制 inch (mm2) (W/km) 0.643 0.574 0.511 0.44 0.404 0.361 0.32 0.287 0.254 0.226 0.203 0.18 0.16 0.142 0.127 0.114 0.102 0.089 0.079 0.071 0.064 0.056 0.051 0.046 0.041 0.0253 0.0226 0.0201 0.0179 0.0159 0.0142 0.0126 0.0113 0.0100 0.0089 0.0080 0.0071 0.0063 0.0056 0.0050 0.0045 0.0040 0.0035 0.0031 0.0028 0.0025 0.0022 0.0020 0.0018 0.0016 0.3247 0.2588 0.2047 0.1624 0.1281 0.1021 0.0804 0.0647 0.0507 0.0401 0.0316 0.0255 0.0201 0.0169 0.0127 0.0098 0.0081 0.0062 0.0049 0.0040 0.0032 0.0025 54.3 48.5 89.4 79.6 143 128 227 289 361 321 583 944 956 1,200 1,530 1,377 2,400 2,100 4,080 3,685 6,300 5,544 外径 截面积 电阻值
