S7-200_IO扩展第五章补充1

图5-15 逻辑堆栈指令编（一）
ALD指令使用时注意： (1)几个并联电路块串联连接时,并联电路块的开始用LD，LDN指令。 (2)如要将多个并联电路块串联，每串联一次，使用一次ALD指令。 (3)如果有多个并联电路块串联，还可以把所有要串联的并联电路块连续 写出，再使用ALD指令，连续使用ALD指令的次数与并联电路块个 数相同。 例：
输入触点 I0.0 I0.1 功能说明 启动按钮 停止按钮 输出线圈 Q0.0 Q0.1 Q0.2 功能说明 控制M1 控制M2 控制M3
(2)编制程序
例3：电动机的正反转控制
返回目录
（四）、定时器的刷新方式 S7-200的定时器有3种不同的分辨率，这3种不同分辨率的定时器 的刷新方式是不相同的 1．1ms分辨率定时器的刷新方式 1ms分辨率定时器启动以后，定时器对1ms的时间间隔进行计时。 定时器当前值每隔1ms刷新1次，与扫描周期无关，当扫描周期较长 时，在一个扫描周期内要刷新多次（多次改变当前值）。 如图4.16a所示
4．LDS( Load stack)(装入椎栈指令) 复制堆栈中的第N级的值到栈顶，原堆栈栈值依次下压一级，栈底值 丢失
例：LDS 5 将堆栈中的第5个值复制到栈顶，n的范围不0~8. 例5-17:
返回目录
二、取非触点指令和空操作指令 1. 取非触点指令（NOT）（对堆栈的栈顶值取反操作） 含义：是将NOT指令之前的运算结果取反。 指令的使用如图5-18所示
OLD指令使用时应注意以下几点： (1)、几个串联电路块并联连接时，串联电路块（分支）的开始使用LD 或LDN指令。 (2)、如果要将多个串联电路块并联，可以在并联的每个串联电路块的后 面加OLD指令。例： (3)、如要将多个串联电路 块并联，还可以把所有要 并联的串联电路块连续写 出，然后在并联的串联电 路块末尾使用OLD指令， 连续使用OLD指令的次数 与串联电路块个数相同。

T37～T63,T101～T255
ON/OFF延时,100ms
计数器
C
C0～C255
加法计数器，触点在程序内部使用
高速计数器
HC
HC0～HC5
用来计数比CPU扫描速率更快的事件
顺序控制继电器
S
S0.0～S31.7
提供控制程序的逻辑分段
变量存储器
V
V0.0～V5119.7
数据处理用的数值存储元件
局部存储器
输出程序执行结果并驱动外部设备
（输出映像区）
数字I/O映像区256（I点128点，O点128点,Q15,7）
思考题：多余的I和Q怎么办？有没有用？
模拟量
CPU224/226
CPU221/222
模拟量I/O映像区64（32模入/32模出）
AIW0至AIW62，AQW0至AQW62（含226）
CPU221/222：32（16入/16出）
位存储器
M
M0.0～M31.7
在程序内部使用，不能提供外部输出Biblioteka 定时器256(T0～T255)
T0,T64
保持型通电延时1ms
T1～T4,T65～T68
保持型通电延时10ms
T5～T31,T69～T95
保持型通电延时100ms
T32,T96
ON/OFF延时,1ms
T33～T36,T97～T100
ON/OFF延时,10ms

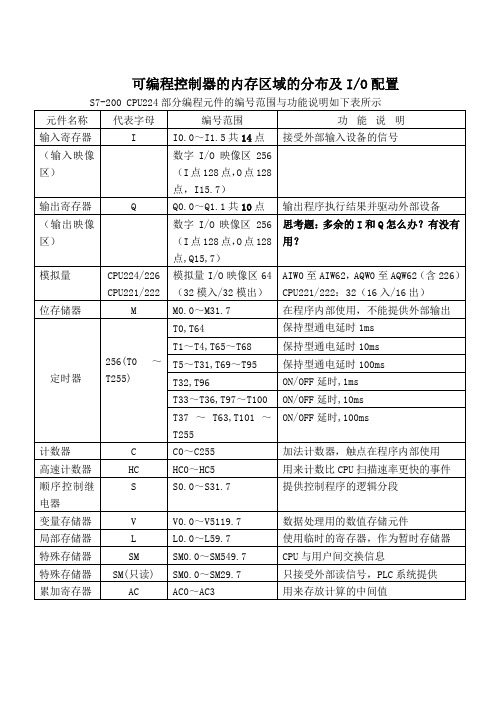

可编程控制器的内存区域的分布及I/O配置
S7-200 CPU224部分编程元件的编号范围与功能说明如下表所示
元件名称
代表字母
编号范围
功能说明
输入寄存器
I
I0.0～I1.5共14点

M0.2
I0.2
Q0.1
M0.3
T38
Q0.2
T38
M0.4
I0.3 I0.1
Q0.3
zhm07@
2、选择序列的编程方法-分支编程
SM0.1
5-8班
选择序列的分支编程： 若某一步后面有N个分支则该步可能转换 到不同的N步去。当多个分支的后续步（ N个后续步中任意一个）变为活动步时均 需将当前步变为不活动步。如:M0.0 ∵后续步作为该步M0.0的停止条件 ∴停止条件有多个
I0.0
M0.1
T37
Q0.0
T37
M0.2
I0.1
Q0.0
Q0.1
M0.3
T38
Q0.0
T38
多步控制输出的处理： 相关各步的存储器位的常开触点 并联后共同驱动输出线圈
zhm07@
若某个动作对应连续的若干步，则可用S/R指令来设计！！！
SM0.1
SM0.1
M0.0
I0.0
M0.0
I0.0
R Q0.0
输出电路的处理：
S Q0.0 T37
M0.1
T37
Q0.0
T37
M0.1
T37
M0.2
I0.1
Q0.0
Q0.1
M0.2
I0.1
Q0.1
M0.3
T38
Q0.0
T38
M0.3
T38
T38
zhm07@
SM0.1
M0.0
I0.0
M0.1
T37
Q0.0
T37
M0.2
I0.1
Q0.0
SM0.1
M0.0
I0.0

第5章 PLC程序设计方法
5.3.4 报警电路
1）火灾报警： 控制要求：同一区域由三个传感器输入PLC： I0.1，I0.2，I0.3； 任一传感器有报警信号点亮报警灯； 为防止产生错误报警，采取3取2，即三个传感 器有两个有报警信号才发出声音报警Q0.1； 为检验报警系统是否工作正常的检测信号有： 试声 I0.4、报警复位 I0.5、试灯 I0.6 程序：报警程序1.mwp
西门子S7-200 PLC工程应用技术教程 S7-
第5章 PLC程序设计方法
5.3.3 单按钮启动和停止电路
优点：一个按钮当两个按钮用，减少PLC输入口的使用的 点数。
I0.0 M10.0
程序：单按钮起停.mwp
南京理工大学自动化学院
15:03:52
西门子S7-200 PLC工程应用技术教程 S7-
南京理工大学自动化学院
15:03:52
西门子S7-200 PLC工程应用技术教程 S7-
第5章 PLC程序设计方法
5.2.1 顺序功能图概述 顺序功能图(Sequence Function Chart, 简称SFC)是 描述开关量控制系统的最佳的图形程序设计方法。
优点：
简单易学；用它设计程序设计周期短；设计出的程序规 律性强、清晰、可读性好；此程序设计方法有效地克服了经 验法的试探性和随意性弊端。
5.1 经验设计法
这种方法没有普遍的规律可以遵循，具有很大的试探 性和随意性，最后的结果不是唯一的，设计所用的时间、设 计的质量与设计者的经验有很大的关系。
优点： 对比较简单的控制系统的设计比较奏效，
可以收到快速简单的效果。
缺点： 缺点：（1）对设计人员要求高，设计方法难掌握
（2）系统设计周期长，所设计的程序可维护性差

RS（Reset Dominant Bistable）：复位优先触发器指 令。当置位信号（S）和复位信号（R1）都为真时， 输出为假。
返回第一张
上一张幻灯片 下一张幻灯片
立即指令
是为了提高PLC对输入/输出点的响应速度而设置的, 它不受 PLC循环扫描工作方式的影响 , 允许对输入 / 输出 点进行快速直接存取。 (1）立即触点指令 （2）立即输出指令 （3）立即置位指令 （4）立即复位指令 格式：指令的后面加“I”或在梯形图触点、线圈中加“I”。 注意：仅用于输入/输出点，且对输入，指令执行时，立 即读取物理输入点的值，但是不刷新对应映像寄存器的 值。
???? IN TON PT ???? IN TONR PT
???? IN TOF PT
STL TON
功能注释 通电延时型 有记忆通电延 时型
????
????
TONR
TOF
断电延时型
????
返回第一张
上一张幻灯片 下一张幻灯片
分辩率与定时时间的计算
单位时间的时间增量称为定时器的分辨率，即精 度。S7-200 PLC定时器有3个精度等级：1 ms、 10 ms和100 ms。
返回第一张
上一张幻灯片 下一张幻灯片
梯形图（Ladder Diagram）
梯形图程序设计语言是最常用的一种程序设计语言。它来源于继电 器逻辑控制系统的描述。在工业过程控制领域，电气技术人员对继 电器逻辑控制技术较为熟悉，因此，由这种逻辑控制技术发展而来 的梯形图受到了欢迎，并得到了广泛的应用。梯形图与操作原理图 相对应，具有直观性和对应性；与原有的继电器逻辑控制技术的不 同点是，梯形图中的能流不是实际意义的电流，内部的继电器也不 是实际存在的继电器，因此，应用时，需与原有继电器逻辑控制技 术的有关概念区别对待。

模块5 S7-200 PLC拓展应用
任务5-2 S7-200 PLC之间的通信
前导知识
2．PPI通信技术——1）PPI 通信协议
（1）主站设备：简称主设备或主站。包括带有STEP7-Micro/WIN 的编程设备；HMI设备（触摸面板、文本显示或操作员面板）。
（2）从站设备：简称从设备或从站。包括S7-200 CPU、扩展机架 （例如EM277）。
模块5 S7-200 PLC拓展应用任务ຫໍສະໝຸດ -2 S7-200 PLC之间的通信
前导知识
1．S7-200 CPU的通信方式
1）PPI通信方式 PPI（Point-to-Point）是一种主-从协议，是S7-200 CPU默认的，也是最基本的通信方式。它通过S7-200 CPU内置的PPI接口 （Port0或Port1），采用通用RS-485双绞线电缆进行联网，通信波特率 可以是9.6kbps、19.2kbps或187.5kbps。
模块5 S7-200 PLC拓展应用
任务5-2 S7-200 PLC之间的通信
前导知识
2．PPI通信技术——1）PPI 通信协议
PPI是一种主站-从站协议，主站和从站在一个令牌环网（Token Ring Network）中。当主站检测到网络上没有堵塞时，将接收令牌，只 有拥有令牌的主站才可以向网络上的其他从站发出指令，建立该PPI网络。 也就是说，PPI网络只在主站侧编写通信程序就可以了。主站得到令牌后 可以向从站发出请求和指令，从站则对主站请求进行响应，从站设备并 不启动消息，而是一直等到主站设备发送请求或轮询时才作出响应。
S7-200 CPU可以通过内置接口连接到MPI网络上，波特率为19.2kbps 或187.5kbps。

连续按钮 SB1-I0.0 点动按钮 SB2-I0.1 停止按钮 SB3-I0.2
SB1 SB2 SB3 KM1 I0.0 I0.1 I0.2 L+ 1L 电源
Q0.0
FR
接触器联锁正反转控制电路
电动机的正反转控制
I/O接线图
SB2 正转互锁 反转互锁
KM1 I0.0
Q0.0
正转启动 SB2-I0.0
I2.1
Q1.1
I
I2.3
Q1.2
I
I0.1 I0.2
I
Q2.0 SI 2 Q2.0 RI 2
（三）立即置位和立即复位指令 立即置位指令：从指令所指出的位（bit）开始的N个物理输出点 被立即置位，同时，相应的输出映像寄存器的内容也被刷新。 立即复位指令：从指令所指出的位（bit）开始的N个物理输出点 被立即复位，同时，相应的输出映像寄存器的内容也被刷新。
例：
说明：立即I/O指令是直接访问物 理输入输出点的，比一般指令访 问输入输出映像寄存器占用CPU 时间要长，不能盲目使用。
四、边沿脉冲指令EU和ED
• 正跳指令 EU ：检测到脉冲的每一次正跳变后，产生一个扫 描周期的脉冲。 • 指令格式： • 负跳变指令 ED ：检测到脉冲的每一次负跳变后，产生一个 扫描周期的脉冲。 • 指令格式： • 应用举例：
SB3
KM2
FR
正转接触器 KM1-Q0.0
KM2 KM1
反转启动 SB3-I0.1
SB1
I0.1
Q0.1
反转接触器 KM2-Q0.1
停止 SB1-I0.2
I0.2 1L 电源
L+
电动机的正反转控制梯形图
I0.0
SB2 I0.0

寄存器的内容也被刷新。
用法：RI bit, N
例： RI
Q0.0, 1
19
第五章 PLC的基本指令及程序设计
LD I0.0
//装入常开触点
=
Q0.0
//输出触点，非立即
=I Q0.1
//立即输出触点
SI Q0.2, 1 //从 Q0.2 开始的 1 个
//触点被立即置 1
LDI I0.0
=
Q0.3
//如果本梯级中将 I0.1 的触点改
//为 Q0.0 的常开触点，则成为电
//机起动停止控制环节的梯形图。
LDN I0.0
//装入常闭触点ON源自I0.1//或常闭触点
AN
I0.2
//与常闭触点
=
Q0.1
//
LD
I0.0
//
O
I0.1
//
A
I0.2
//
NOT
//取非，即输出反相
5
=
Q0.3
//
第五章 PLC的基本指令及程序设计
28
第五章 PLC的基本指令及程序设计
3. 逻辑入栈指令
LPS，逻辑推入栈指令（分支或主控指令）。在梯形图
中的分支结构中，用于生成一条新的母线，左侧为主控逻辑
用法： R
bit, N
13
例： R
Q0.2, 3
第五章 PLC的基本指令及程序设计
LD
I0.0
//装入常开触点
A
I0.1
//与常开触点
=
Q1.0 //输出触点
LD
I0.0
A
I0.1
S
Q0.0, 1
个触点置 1

EM243-2 AS-Interface主站通讯模块
可连接最多62个AS-Interface从站
6、如果S7-200CPU和扩展模块不能安装在一条导轨上，可以选用总线延长电缆，一适应灵活安装的需求。电缆长度0.8米，一个S7-200系统只能安装一条总线延长电缆。
7、如果实际扩展时还受以下几个因素的限制：
180
CPU222
340
180
CPU224/224XP
660
20
3、S7-200PLC测量温度扩展模块一览表
EM231模拟输入
热电偶，4输入
EM231模拟输入
热电阻，2输入
4、S7-200PLC特殊功能扩展模块（定位控制模块）
EM253定位模块
它产生一脉冲串，通过驱动装置带动步进电机或伺服电机进行速度和位置的开环控制，每个模块可以控制一台电机
5、S7-200PLC通讯模块一览表
1、S7-200 CPU基本I/O一览表
型号
CPU221
CPU222
CPU224
CPU224XP
CPU226
本机
I/O
6/4
8/6
14/10
14/10
24/16
总I/O
10
14
24
24
40
最大扩展模块数量
0
2
7
7
7
本机
模拟量
0
0
0
2IN/1OUT
0
最大I/O点数量
不能扩展
40IN
38OUT
96IN
74OUT
128IN*1
120OUT
最大模入点数量
不能扩展
8AI，2AO
28AI，7AO

5.4.3 编码、解码转换指令
5.4数据转换指令
例5.17 编码与解码指令使用如图所示，当IO.O触点闭合时，执行 ENCO和DECO指令在执行ENCO（编码）指令时，将AC3中最低有效位1的 位号“9”写入VB50单元的低4位；在执行DECO（解码）指令时，根据 AC2中低半字节表示的位号“3”，将VW40中的第三位置1，其他位全部 清零。
按下按钮SB1时，输入信号I0.0有效，加 计数器C0的当前计数值加“1”，按钮第一 次按下时，计数器从当前值加“1"，再利用 大于等于字比较指令，当计数器的当前值大 于等于“1"时，输出信号Q0.0为ON，第一 个指示灯点亮。再次按下按钮SB1时，输入 信号I0.0有效，加计数器C0的当前计数值再 加 “1”，计数器从当前值加“1”变为“2”， 利 当按下按钮SB2时，输入信号10.1有效，计数器C0被 用大于等于字比较指令，当计数器的当前值 复位，其当前值变为O，大于等于字比较指令的条件 大于等于“2”时，输出信号QO.1为ON，控 不再满足，输出信号全部复位变为OFF，使指示灯全 制第二个指示灯点亮。以此类推，当按钮 部熄灭。 SB1依次按下时，第三个信号灯EL3第四个信 号灯被依次点亮。
时钟指令 程序控制指令 子程序与子程序指令 中断与中断指令 高速计数器指令 功能指令的应用实例
5.1 传送指令
传送指令的功能是在编程元件之间传送数据。传送指令可分为单一数据传送 指令、字立即传送指令和数据块传送指令。
5.1.1 单一数据传送指令 单一数据传送指令用于传送一个数据，根据传送数据的字长不同，可分为字 节、字、字和实数传送指令。单一数据传送指令的功能是在EN端有输入（即 EN=1）时，将IN端指定单元中的数据送入OUT端指定的单元中。
