ADSS电力光缆

adss光缆施工方案本文将介绍adss光缆施工方案。

adss全名为All-Dielectric Self-Supporting，是一种全电介质自支撑光缆。

其优点是不需要金属支撑，并能够在无风和低风区域内自支撑，因此比其他光缆更适合在高山、低温、高寒、风化等环境下使用。

下面将从adss光缆的安装流程、施工规范和安全要点三个方面来介绍adss光缆施工方案。

一、安装流程1.现场勘察：在进行安装前，先要对施工区域进行现场勘察，确认地形地貌、地形高差和井盖等情况，分析安装难度，及时准备各种工具和材料。

2.光缆割制：根据勘察结果，对adss光缆进行剪切，确保其长度和弯曲半径符合要求。

3.拉线：将拉线引入预留的管道中，然后使用尼龙线牢牢地捆扎住adss光缆，注意保持光缆的中心轴线和管道的中心轴线一致，以防止光缆受到弯曲和挤压。

4.现场吊挂：在确认光缆安装位置后，使用各种特殊工具进行现场吊挂，支付注意无损吊挂，同时注意继电器和保护器的密封安装。

5.拉紧：将吊挂的adss光缆拉紧并调整到正确的位置，保持光缆与杆塔或各种支架的距离符合相关标准。

6.压线：在确认光缆位置无误后，使用专用工具将电缆的钢丝绞线穿过光缆附着件，并将光缆附着件紧密地压缩在电缆钢丝绞线上。

二、施工规范1.勘察：在进行施工前必须进行勘察，并根据实际情况调整施工方案。

2.材料：施工所使用的所有材料必须符合国家标准或相关行业标准。

3.安装：adss光缆的安装必须按照全国通信标准、国家电力标准的要求进行，同时也需要严格遵守相关安全规范。

4.标识：对adss光缆的吊挂要进行充分标识，包括缆段号、吊挂点编号等，确保后期的检修和维护工作更为方便。

5.防护：在施工过程中，必须保证光缆处于固定状态，并采取防护措施，防止外力的影响和损害。

三、安全要点1.水平：在对adss光缆进行吊挂时，必须保证光缆水平。

2.距离：拉线时要注意光缆与杆塔或其它各种支架之间的距离，必须符合相关标准。

ADSS光缆电压等级取决于其敷设方式，常见的有直埋敷设、管道敷设、空中敷设等。

其中，空中敷设又可分为在电力杆塔上和通讯杆塔上敷设。

对于不同的电压等级，ADSS光缆的电压等级要求也不同。

首先，对于110kV及以下电压等级的ADSS光缆，其额定电压一般为15kV，安全运行电压为6-33kV。

这类光缆通常在电力杆塔上空中敷设，一般不会靠近电力线太近，因此电磁环境影响较小。

其次，对于220kV电压等级的ADSS光缆，其额定电压一般为35kV，安全运行电压为15-66kV。

这类光缆的敷设方式和杆塔高度与110kV及以下的光缆类似，但因为距离近且环境复杂，对生产厂家制造水平要求较高。

再者，对于500kV电压等级的ADSS光缆，其额定电压一般为55kV，安全运行电压为27.7-380kV。

这类光缆在电力系统中应用较少，因为其技术要求较高，且需要考虑屏蔽、接地等问题。

此外，ADSS光缆的电气性能不仅与绝缘子材料、金属导线有关，还与气象条件有关。

一般来说，直径小、结构简单的ADSS光缆比同截面的绝缘子更容易发生电晕和电腐蚀。

对于裸导线的额定电压要比内护层大出很多，同理，金属ADSS光缆的内护层耐受电流也很大，但在特定情况下也可能会产生一定的过电压。

这种过电压是导线破坏或者导线烧毁。

不过总的来说，目前的研究结果尚未发现环境温度、风速对电腐蚀强度的影响。

综上所述，ADSS光缆的电压等级取决于其敷设方式和杆塔高度等因素，不同的电压等级要求不同的额定电压和安全运行电压。

在实际应用中，需要根据具体情况选择合适的电压等级，并注意避免过电压的危害。

同时，ADSS光缆的电气性能还受到其他因素的影响，如气象条件、导线直径和结构等，因此在应用中需要综合考虑各种因素。

请注意，以上内容基于当前已知信息进行整理和概述，随着研究的深入和技术的发展，ADSS 光缆的电压等级可能会有新的变化。

adss光缆电压等级摘要：1.引言2.adss 光缆的定义和作用3.adss 光缆的电压等级4.adss 光缆电压等级的影响因素5.adss 光缆电压等级的测量方法6.结论正文：1.引言ADSS 光缆是一种用于电力系统中的光缆，它具有优异的抗电磁干扰性能和良好的机械性能，广泛应用于高压输电线路的通信系统中。

然而，对于ADSS 光缆的电压等级，许多人不甚了解。

本文将详细介绍ADSS 光缆的电压等级及其相关知识。

2.adss 光缆的定义和作用ADSS 光缆，全称为All-Dielectric Self-Supporting Optical Fiber Cable，即全介质自承式光缆。

它是一种采用全介质材料作为支撑的光缆，具有良好的自承能力和优异的抗电磁干扰性能。

在电力系统中，ADSS 光缆主要负责承载通信信号，实现输电线路的远程监控和控制。

3.adss 光缆的电压等级ADSS 光缆的电压等级是指光缆所能承受的电力系统电压。

根据我国相关标准和实际应用需求，ADSS 光缆的电压等级通常分为10kV、35kV、110kV、220kV、330kV、500kV 等几个等级。

不同电压等级的ADSS 光缆在材料选择、结构设计等方面有所不同，以满足不同应用场景的需求。

4.adss 光缆电压等级的影响因素ADSS 光缆的电压等级主要受以下几个因素影响：（1）光缆的材料：光缆所采用的介质材料、光纤、金属部件等都会影响光缆的电压等级。

（2）光缆的结构：光缆的结构设计、缆径、光缆与地的间距等因素会影响光缆的电压等级。

（3）电力系统的电压：输电线路的电压等级直接决定了ADSS 光缆所需的电压等级。

5.adss 光缆电压等级的测量方法测量ADSS 光缆电压等级的方法主要包括：（1）直流电压试验：通过施加直流电压，检测光缆在电压作用下的绝缘性能。

（2）交流电压试验：模拟电力系统的实际电压，检测光缆在交流电压作用下的耐压能力。

（3）雷电冲击电压试验：模拟雷电冲击电压，检测光缆在极端条件下的电压承受能力。

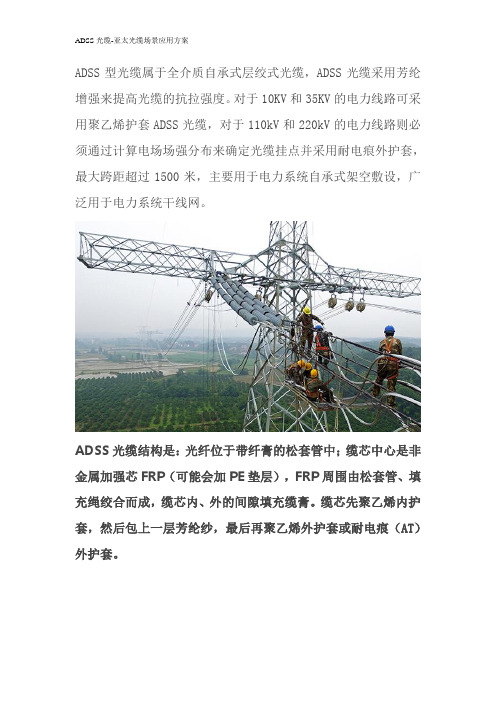

ADSS型光缆属于全介质自承式层绞式光缆，ADSS光缆采用芳纶增强来提高光缆的抗拉强度。

对于10KV和35KV的电力线路可采用聚乙烯护套ADSS光缆，对于110kV和220kV的电力线路则必须通过计算电场场强分布来确定光缆挂点并采用耐电痕外护套，最大跨距超过1500米，主要用于电力系统自承式架空敷设，广泛用于电力系统干线网。

ADSS光缆结构是：光纤位于带纤膏的松套管中；缆芯中心是非金属加强芯FRP（可能会加PE垫层），FRP周围由松套管、填充绳绞合而成，缆芯内、外的间隙填充缆膏。

缆芯先聚乙烯内护套，然后包上一层芳纶纱，最后再聚乙烯外护套或耐电痕（AT）外护套。

公司简介亚太线缆（AsiaPacificCabl e）是一家致力于：网络综合布线、计算机电缆、屏蔽控制电缆、光纤光缆、电力电缆、通讯产品等研发、生产、销售的科技公司，并提供系统解决方案的公司，是全球知名品牌，总部位于北美，通过其运营子公司在亚太地区从事通讯电缆、电力电缆及漆包线等产品的制造与分销，营运范围主要分布于新加坡、泰国、澳大利亚和中国大陆。

其客户群包括：政府机关、国家电网、系统集成商、通信运营商和跨国企业，服务亚太地区电力基础设施，光电通信设施等为用户提供完善的产品和服务。

凭借着“科技至上、品质至上，团队至上，服务至上”的理念，成为全球电缆通讯行业的领先品牌，并拥有实力雄厚的产品设计研发团队，系统方案解决团队，供应链管理团队以及市场营销团队。

亚太线缆为用户搭建稳定可靠的基础构架，帮助企业对未来市场的掌控，协助他们成功。

为促进世界经济互补性，改善世界经济贸易逆差的壁垒，鼓励货物流通、服务、资本、技术的融合。

致力于为全球经济信息化搭建平等互利的平台，为现代智慧城市，互联网带宽的提升与推进提供助力。

公司的目标追求品质可靠追求技术领先追求管理高效追求服务更好当今社会互联网发展迅速，随着带宽需求的提升，网络的高效性和稳定性就越来越迫切。

亚太线缆提供全系统的光缆光缆产品，特别是在通信线缆中，几乎囊括了所有类型的线缆。

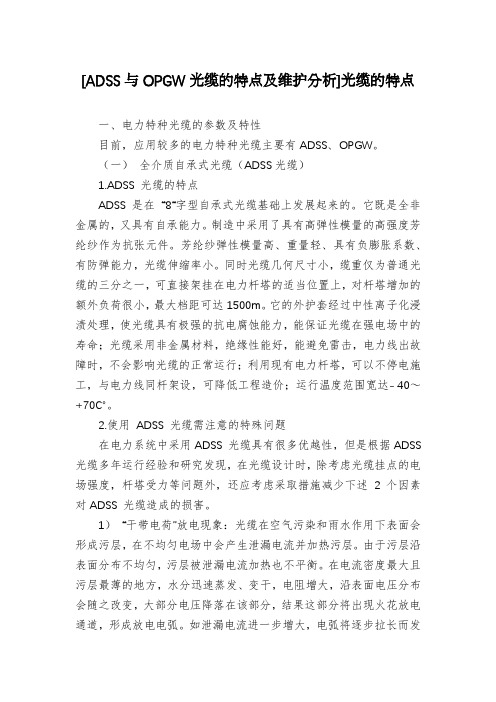

[ADSS与OPGW光缆的特点及维护分析]光缆的特点一、电力特种光缆的参数及特性目前，应用较多的电力特种光缆主要有ADSS、OPGW。

（一）全介质自承式光缆（ADSS光缆）1.ADSS 光缆的特点ADSS 是在“8“字型自承式光缆基础上发展起来的。

它既是全非金属的，又具有自承能力。

制造中采用了具有高弹性模量的高强度芳纶纱作为抗张元件。

芳纶纱弹性模量高、重量轻、具有负膨胀系数、有防弹能力，光缆伸缩率小。

同时光缆几何尺寸小，缆重仅为普通光缆的三分之一，可直接架挂在电力杆塔的适当位置上，对杆塔增加的额外负荷很小，最大档距可达1500m。

它的外护套经过中性离子化浸渍处理，使光缆具有极强的抗电腐蚀能力，能保证光缆在强电场中的寿命；光缆采用非金属材料，绝缘性能好，能避免雷击，电力线出故障时，不会影响光缆的正常运行；利用现有电力杆塔，可以不停电施工，与电力线同杆架设，可降低工程造价；运行温度范围宽达- 40～+70℃。

2.使用ADSS 光缆需注意的特殊问题在电力系统中采用ADSS 光缆具有很多优越性，但是根据ADSS 光缆多年运行经验和研究发现，在光缆设计时，除考虑光缆挂点的电场强度，杆塔受力等问题外，还应考虑采取措施减少下述 2 个因素对ADSS 光缆造成的损害。

1）“干带电荷”放电现象：光缆在空气污染和雨水作用下表面会形成污层，在不均匀电场中会产生泄漏电流并加热污层。

由于污层沿表面分布不均匀，污层被泄漏电流加热也不平衡。

在电流密度最大且污层最薄的地方，水分迅速蒸发、变干，电阻增大，沿表面电压分布会随之改变，大部分电压降落在该部分，结果这部分将出现火花放电通道，形成放电电弧。

如泄漏电流进一步增大，电弧将逐步拉长而发展成沿光缆表面的闪络，使光缆外护套烧伤、炭化，进而损坏光缆。

在光缆靠近杆塔的连接处，电场电压分布变化最大，由于重力和弧垂的作用与使该处污层分布最不均匀，因此是放电最容易发生的部位。

2）导线"鞭击"现象：在风力的作用下导线会产生摆动而碰击光缆，由于光缆表面有污层、潮湿等，在导线接触光缆表面污层介质时，会产生放电而灼伤光缆表面，严重时可导致光缆烧损。

电力特种光缆的种类电力特种光缆泛指OPGW(光纤复合地线)、OPPC(光纤复合相线)、MASS (金属自承光缆)、ADSS(全介质自承光缆)、ADL(相/地捆绑光缆)和GWWOP(相/地线缠绕光缆)等几种。

目前，在我国应用较多的电力特种光缆主要有ADSS和OPGW。

1、光纤复合地线——OPGW(Optical Ground Wire) OPGW又称地线复合光缆、光纤架空地线等，是在电力传输线路的地线中含有供通信用的光纤单元。

它具有两种功能：一是作为输电线路的防雷线，对输电导线抗雷闪放电提供屏蔽保护；二是通过复合在地线中的光纤来传输信息。

OPGW是架空地线和光缆的复合体，但并不是它们之间的简单相加。

OPGW光缆主要在500KV 、220KV 、110KV电压等级线路上使用，受线路停电、安全等因素影响，多在新建线路上应用。

OPGW的适用特点是：(1)高压超过110kv的线路，档距较大(一般都在250M以上)；(2)易于维护，对于线路跨越问题易解决，其机械特性可满足线路大跨越；(3)OPGW外层为金属铠装，对高压电蚀及降解无影响；(4)OPGW在施工时必须停电，停电损失较大，所以在新建110kv以上高压线路中应该使用OPGW；(5)OPGW 的性能指标中，短路电流越大，越需要用良导体做铠装，则相应降低了抗拉强度，而在抗拉强度一定的情况下，要提高短路电流容量，只有增大金属截面积，从而导致缆径和缆重增加，这样就对线路杆塔强度提出了安全问题。

常见的OPGW结构主要有三大类，分别是铝管型、铝骨架型和(不锈)钢管型。

2、光纤复合相线——OPPC(Optical Phase Conductor)在电网中，有些线路可不设架空地线，但相线是必不可少的。

为了满足光纤联网的要求，与OPGW技术相类似，在传统的相线结构中以合适的方法加入光纤，就成为光纤复合相线(OPPC)。

虽然它们的结构雷同，但从设计到安装和运行，OPPC与OPGW有原则的区别。

ADSS光缆
ADSS 光缆是用一种全介质（无金属）光缆独立地沿输电线路架挂在电力导线内侧，用以构成输电线路上的光纤通信网。

当输电线路已经架设有地线，且剩余寿命还相当长，需要尽快以低安装费用建设光缆系统，同时避免停电作业等前提下，采用ADSS光缆是有很大优势的。

1词条
ADSS 光缆，All-dielectric Self-supporting Optical Cable（也称全介质自承式光缆）。

2释义
用一种全介质（无金属）光缆独立地沿输电线路架挂在电力导线内侧（悬挂的位置主要根据悬挂处电场强度、地面距离、施工及维护便利条件等因素决定，目前较多的是架挂在电力导线的下方），用以构成输电线路上的光纤通信网，这种光缆称作ADSS。

当输电线路已经架设有地线，且剩余寿命还相当长，需要尽快以低安装费用建设光缆系统，同时避免停电作业等前提下，采用ADSS光缆是有很大优势的。

ADSS光缆知识概述
全介质自承式ADSS光缆，由于具有独特的结构、良好的绝缘性和耐高温性，以及抗拉强度高等诸多优点，为电力通信系统中提供快速、经济的传输信道。

一般而言，ADSS光缆在很多应用场合要比光纤复合式地线光缆OPGW便宜，而且更容易安装。

利用电力线路或其附近的杆塔架设ADSS光缆是很可取的，甚至有些地方利用ADSS光缆是必需的。

一ADSS光缆中的AT和PE的区别
ADSS光缆中的AT和PE是指光缆的护套。

PE护套：普通的聚乙烯护套。

用于10kV和35kV的电力线路。

AT护套：抗电痕护套。

用于110kV和220kV的电力线路。

二ADSS光缆敷设的优点1.能够耐受极端恶劣气候（大风、冰雹等）的能力较强。

2.温度适应性强，线膨胀系数小，满足恶劣环境条件需要。

3.光缆直径小、重量轻，减轻了冰凌和大风对光缆的影响，同时也减轻了电力杆塔的负荷，最大限度地利用杆塔资源。

4.ADSS光缆不用依附于电力线或者底线，可以单独的架设于杆塔之上，可以在不停电的条件下施工。

5.光缆在高强度电场下的性能极其优越，不会受到电磁干扰。

6.与电力线路相互独立，检修方便。

7.属于自承式光缆，安装时不需要吊线等辅助挂线。

三ADSS光缆的主要用途1.作为OPGW系统中继站的引入和引出光缆使用，基于其安全属性，在引入和引出中继站时，可以很好地解决电力隔离问题。

2.作为高压（110kV-220kV）电力网中光纤通信系统的传输光缆。

特别是许多地方在改造旧有通信线路时很方便地利用了它。

3.用于6kV～35kV～180kV配电网中的光纤通信系统。

ADSS光缆施工方案1. 背景介绍ADSS（All-Dielectric Self-Supporting）光缆是一种常用于电力输配网的光缆，其特点是绝缘材料与光缆芯的紧密结合，使得光缆具备了自承力和抗拉力，能够直接挂在电力线路电杆上，省去了额外的地面铺设成本。

本文将详细介绍ADSS光缆的施工方案。

2. 施工前准备在进行ADSS光缆施工之前，需要进行以下准备工作：2.1 设计评审对于要施工的光缆线路，需要进行详细的设计评审，包括线路走向、光缆长度、电杆间距等等。

确保设计方案满足实际需求，并能够实现光缆的安全施工。

2.2 材料采购根据设计方案确定所需的光缆长度、各类配件等材料，并进行采购工作。

确保材料质量过硬，能够保证光缆的施工质量和稳定性。

3. 施工步骤3.1 台架架设首先，在电力线路的电杆上架设光缆的台架。

台架通常由光缆架设环和支架构成，其作用是支撑光缆、保持光缆的弧垂，满足光缆布线的要求。

3.2 光缆敷设在台架架设好之后，开始进行光缆的敷设。

首先，将光缆从一侧的电杆上方引下，经过台架，然后由另一侧电杆上方引上。

在引线的过程中，要确保光缆的弧垂符合设计要求，不得过高或过低。

3.3 光缆接续在光缆的敷设过程中，可能需要进行光缆的接续工作。

接续可以采用机械接续方式或者熔接方式，具体取决于工程要求和实际情况。

接续完成后，需要进行光缆接头的保护工作，保证接头的稳定和可靠性。

3.4 线缆固定完成光缆的敷设和接续之后，需要对光缆进行线缆固定，保证光缆的安全和稳定。

线缆固定可以采用各种固定夹具，如跳线夹、缆索夹等。

固定夹具要牢固可靠，能够经受各种自然环境的考验。

3.5 光缆保护为保护光缆不受外界环境的影响和损坏，需要进行光缆保护工作。

常见的光缆保护措施包括加装光缆护套、安装光缆保护管等。

这些措施能够有效地保护光缆，延长其使用寿命。

3.6 检测和验收在完成光缆施工后，需要进行光缆的质量检测和工程的验收工作。

通过专业的光缆测试仪器进行光缆的光损耗、衰减等参数的测试，确保光缆施工质量符合要求。
