电力电缆设计选型

电力电缆选型方法电力电缆选型是指根据工程要求和环境条件，选择适合的电力电缆进行安装和使用的过程。

电力电缆的选型涉及多个方面的因素，包括电流负载、电压等级、敷设方式、环境条件等。

本文将从这些方面逐一介绍电力电缆选型的方法。

一、电流负载电力电缆的选型首先要根据工程的电流负载来确定。

电流负载是指电缆所承载的电流大小。

根据负载电流的大小，可以选择不同截面积的导体，以满足电流的传输要求。

一般来说，负载电流越大，所需的导体截面积就越大。

二、电压等级电力电缆的选型还需要根据工程的电压等级来确定。

电压等级是指电缆所承受的电压大小。

根据电压等级的高低，可以选择不同的绝缘材料和绝缘厚度，以确保电缆的安全可靠运行。

一般来说，电压等级越高，所需的绝缘材料和绝缘厚度就越大。

三、敷设方式电力电缆的选型还要考虑敷设方式。

常见的敷设方式包括直埋、管道敷设、架空敷设等。

不同的敷设方式对电缆的要求也不同。

例如，在直埋敷设中，需要选择具有良好耐候性和耐湿性的电缆；在管道敷设中，需要选择具有良好耐压性和耐磨性的电缆；在架空敷设中，需要选择具有良好耐候性和耐腐蚀性的电缆。

四、环境条件电力电缆的选型还要考虑环境条件。

不同的环境条件对电缆的要求也不同。

例如，在高温环境中，需要选择具有良好耐热性的电缆；在低温环境中，需要选择具有良好耐寒性的电缆；在潮湿环境中，需要选择具有良好防潮性的电缆；在腐蚀性环境中，需要选择具有良好耐腐蚀性的电缆。

电力电缆的选型方法包括根据电流负载、电压等级、敷设方式和环境条件来确定合适的电力电缆。

选型时需要综合考虑这些因素，并选择满足工程要求和环境条件的电力电缆。

在选型过程中，可以参考电缆制造商提供的技术手册和规范，或者咨询专业人士的意见。

通过科学合理的选型方法，可以确保电力电缆的安全可靠运行，提高工程的质量和效益。

电缆选型的几种方法一、根据电缆的用途选择电缆的用途决定了其性能和特点，因此在选型时需要先确定电缆的用途。

常见的电缆用途包括电力传输、通信传输、仪表控制等。

不同用途的电缆有不同的要求，如电力传输需要考虑电压等级、导体截面积等；通信传输则需要考虑信号传输速率、抗干扰能力等。

根据电缆的用途进行选择是最基本的选型方法。

二、根据电缆的导体材质选择电缆的导体材质对其导电性能和耐热性能有较大影响。

常见的导体材质包括铜和铝。

铜导体具有良好的导电性能和耐腐蚀性能，适用于大电流传输和要求较高的场合；而铝导体则具有较轻的重量和较低的成本，适用于一般场合。

在选型时需要根据具体情况选择导体材质，以满足工程要求。

三、根据电缆的绝缘材料选择电缆的绝缘材料对其绝缘性能和耐热性能有较大影响。

常见的绝缘材料包括聚乙烯、交联聚乙烯、聚氯乙烯等。

聚乙烯绝缘具有较好的绝缘性能和耐热性能，适用于一般场合；而交联聚乙烯绝缘则具有更好的耐高温性能，适用于高温环境。

在选型时需要根据电缆使用环境和要求选择合适的绝缘材料。

四、根据电缆的屏蔽结构选择电缆的屏蔽结构对其抗干扰能力有较大影响。

常见的屏蔽结构包括铝塑复合带屏蔽、铜带屏蔽、铜丝编织屏蔽等。

铝塑复合带屏蔽具有较好的屏蔽效果和成本效益，适用于一般场合；而铜带屏蔽和铜丝编织屏蔽则具有较好的抗干扰能力，适用于对干扰要求较高的场合。

在选型时需要根据对干扰的要求选择合适的屏蔽结构。

五、根据电缆的外护层材料选择电缆的外护层材料对其耐磨损性能和耐候性能有较大影响。

常见的外护层材料包括聚氯乙烯、聚乙烯、聚氨酯等。

聚氯乙烯外护层具有较好的耐磨损性能和耐候性能，适用于一般场合；而聚乙烯和聚氨酯外护层则具有更好的耐磨损性能和耐候性能，适用于对外界环境要求较高的场合。

在选型时需要根据电缆使用环境和要求选择合适的外护层材料。

总结：电缆选型是根据电缆的用途、导体材质、绝缘材料、屏蔽结构和外护层材料等因素进行选择。

根据电缆的用途选择是最基本的选型方法，导体材质、绝缘材料、屏蔽结构和外护层材料等因素则是根据具体要求进行选择。

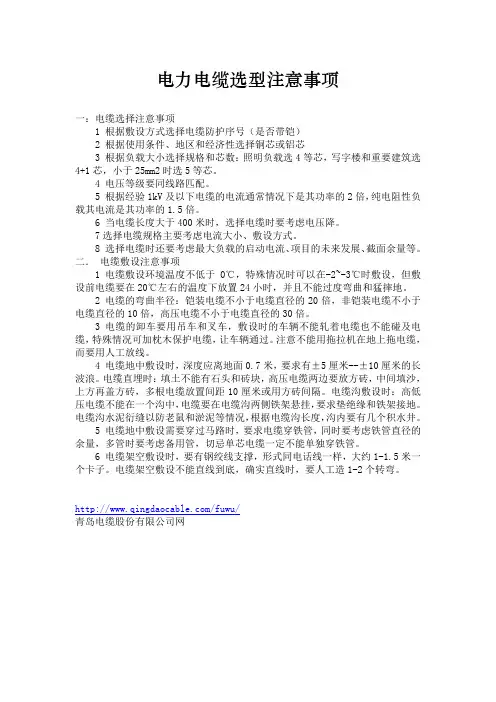

电力电缆选型注意事项一：电缆选择注意事项1 根据敷设方式选择电缆防护序号（是否带铠）2 根据使用条件、地区和经济性选择铜芯或铝芯3 根据负载大小选择规格和芯数：照明负载选4等芯，写字楼和重要建筑选4+1芯，小于25mm2时选5等芯。

4 电压等级要同线路匹配。

5 根据经验1kV及以下电缆的电流通常情况下是其功率的2倍，纯电阻性负载其电流是其功率的1.5倍。

6 当电缆长度大于400米时，选择电缆时要考虑电压降。

7选择电缆规格主要考虑电流大小、敷设方式。

8 选择电缆时还要考虑最大负载的启动电流、项目的未来发展、截面余量等。

二．电缆敷设注意事项1 电缆敷设环境温度不低于0℃，特殊情况时可以在-2~-3℃时敷设，但敷设前电缆要在20℃左右的温度下放置24小时，并且不能过度弯曲和猛摔地。

2 电缆的弯曲半径：铠装电缆不小于电缆直径的20倍，非铠装电缆不小于电缆直径的10倍，高压电缆不小于电缆直径的30倍。

3 电缆的卸车要用吊车和叉车，敷设时的车辆不能轧着电缆也不能碰及电缆，特殊情况可加枕木保护电缆，让车辆通过。

注意不能用拖拉机在地上拖电缆，而要用人工放线。

4 电缆地中敷设时，深度应离地面0.7米，要求有±5厘米--±10厘米的长波浪。

电缆直埋时：填土不能有石头和砖块，高压电缆两边要放方砖，中间填沙，上方再盖方砖，多根电缆放置间距10厘米或用方砖间隔。

电缆沟敷设时：高低压电缆不能在一个沟中，电缆要在电缆沟两侧铁架悬挂，要求垫绝缘和铁架接地。

电缆沟水泥衍缝以防老鼠和淤泥等情况，根据电缆沟长度，沟内要有几个积水井。

5 电缆地中敷设需要穿过马路时，要求电缆穿铁管，同时要考虑铁管直径的余量，多管时要考虑备用管，切忌单芯电缆一定不能单独穿铁管。

6 电缆架空敷设时，要有钢绞线支撑，形式同电话线一样，大约1-1.5米一个卡子。

电缆架空敷设不能直线到底，确实直线时，要人工造1-2个转弯。

/fuwu/青岛电缆股份有限公司网。

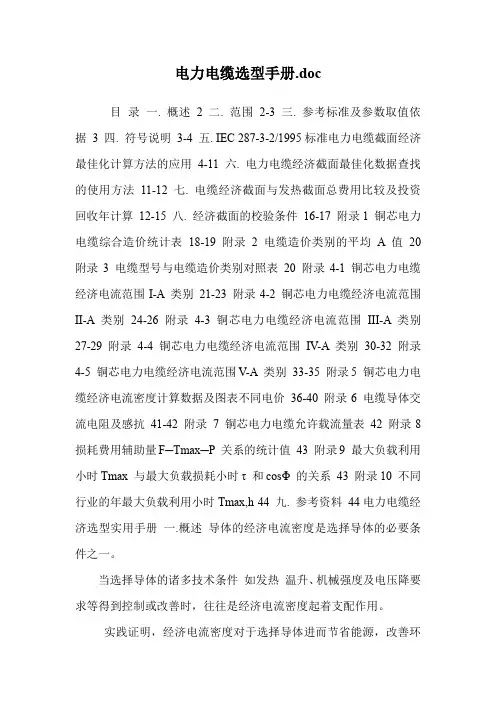

电力电缆选型手册.doc目录一. 概述 2 二. 范围2-3 三. 参考标准及参数取值依据3 四. 符号说明3-4 五. IEC 287-3-2/1995标准电力电缆截面经济最佳化计算方法的应用4-11 六. 电力电缆经济截面最佳化数据查找的使用方法11-12 七. 电缆经济截面与发热截面总费用比较及投资回收年计算12-15 八. 经济截面的校验条件16-17 附录1 铜芯电力电缆综合造价统计表18-19 附录 2 电缆造价类别的平均 A 值20 附录3 电缆型号与电缆造价类别对照表20 附录4-1 铜芯电力电缆经济电流范围I-A 类别21-23 附录4-2 铜芯电力电缆经济电流范围II-A 类别24-26 附录4-3 铜芯电力电缆经济电流范围III-A 类别27-29 附录4-4 铜芯电力电缆经济电流范围IV-A 类别30-32 附录4-5 铜芯电力电缆经济电流范围V-A 类别33-35 附录5 铜芯电力电缆经济电流密度计算数据及图表不同电价36-40 附录6 电缆导体交流电阻及感抗41-42 附录7 铜芯电力电缆允许载流量表42 附录8 损耗费用辅助量F─Tmax─P 关系的统计值43 附录9 最大负载利用小时Tmax 与最大负载损耗小时τ 和cosΦ 的关系43 附录10 不同行业的年最大负载利用小时Tmax,h 44 九. 参考资料44电力电缆经济选型实用手册一.概述导体的经济电流密度是选择导体的必要条件之一。

当选择导体的诸多技术条件如发热温升、机械强度及电压降要求等得到控制或改善时，往往是经济电流密度起着支配作用。

实践证明，经济电流密度对于选择导体进而节省能源，改善环境，提高电力运行可靠性有着重要的技术经济意义。

过去，在计划经济的条件下，工程设计往往偏重技术、轻视经济；重视初投资，忽视长期运行的经济性。

工程建设也因此付出过沉重代价。

当前，我国已经进入到社会主义市场经济的发展时期，工程投资方和经营方都越来越注重投资效益和运营效益。

电缆选型要求及原则1.1电缆芯线材质1.1.1控制电缆应采用铜芯。

1.2电力电缆芯数1.2.11KV及以下电源中性点直接接地时，三相回路的电缆芯数选择应符合下列规定：1.2.1.1保护线与受电设备的外露可导电部位连接接地的情况：（1）保护线与中性线合用同一导体时，应采用四芯电缆。

（2）保护线与中性线各自独立时，宜用五芯电缆；当满足本规范5.1.16条的规定的情况下，也可采用四芯电缆与另外的保护线导体组成。

1.2.1.2保护线与受电设备的外露可导电部位与电源系统接地各自独立的情况，应采用四芯电缆。

1.2.21KV及以下电源中性点直接接地时，单相回路的电缆芯数选择应符合下列规定：3.2.2.1保护线与受电设备的外露可导电部位与电源系统接地各自独立的情况：（1）保护线与中性线合用同一导体时，应采用两芯电缆。

（2）保护线与中性线各自独立时，应采用三芯电缆；在满足本规范5.1.16条的规定的情况下，也可采用两芯电缆与另外的保护线导体组成。

1.2.2.2受电设备的外露可导电部位与电源系统接地各自独立的情况，应采用两芯电缆。

1.2.3工作电流较大的回路或水下敷设时，当技术经济比较合理，可采用单芯电缆。

1.2.4除本规范第3.2.1条、3.2.3条、3.2.3条的规定情况外，交流供电回路宜用三芯电缆。

3.2.5直流供电回路，宜用两芯电缆；当需要时可采用单芯电缆。

2.3电缆绝缘水平2.3.1交流系统中电力电缆缆芯的相间额定电压，不低于使用回路的工作线电压。

交流系统中电力电缆缆芯与绝缘或金属套之间额定电压的选择，应符合下列规定：（1）中性点直接接地或经低阻抗接地的系统当接地保护动作不超过1min切除故障时，应按100%的使用回路工作相电压。

（2）对于（1）项外的供电系统，不宜低于133%的使用回路工作项电压；在单项接地故障可能持续8 h以上，或发电机回路等安全性要求较高的情况，宜采取173%的使用回路工作相电压。

2.3.3交流系统中电缆的冲击耐压水平，应满足系统绝缘配合要求。

10kv电缆的选型主要需要考虑以下几个因素：
1. 电缆的额定电压：这需要符合电力系统的要求。

在中性点非有效接地系统中，额定电压通常比系统的相电压高一档。

例如，10kV系统通常选用8.7/10kV电缆。

而在C类系统中，允许单相接地长期运行时，额定电压应选用系统的线电压。

例如，在6kV系统中选用6/6kV电缆。

2. 电缆的绝缘方式：根据电缆敷设的电压等级、使用地点及使用环境，选择电缆的绝缘方式，比如聚氯乙烯、交链聚乙、橡胶绝缘烯等。

3. 电缆的截面积：选用电缆的截面积的大小是根据电流的大小来选定的。

例如，如果10kV,250KVA变压器需要选用电缆，计算电流大概有400A，可以使用YJV-223*240电缆。

4. 电缆的型号：10kv高压电缆型号主要有以下几种：普通型号:YJV、YJVLV、YJV22、YJLV22、YJV32、YJLV32。

阻燃型号:ZR-YJV、ZR-YJVLV。

以上信息仅供参考，具体选型还需要根据实际情况和专业知识进行判断。

常用电线电缆的选型及敷设要求本文更多的从消防的角度结合工程经验，根据《电力工程电缆设计规范》、《住宅建筑电气设计规范》、《民用建筑电气设计规范》、《建筑设计防火规范》等国家规范的规定，按普通、消防负荷两部分，从消防供电干线、应急照明和火灾自动报警等三方面，梳理了各级别民用建筑应选用的电线电缆型式及其敷设方式。

01在目前的建筑电气设计中，常用的线缆可分为以下几类：普通线缆、阻燃线缆、耐火线缆、无卤低烟线缆和矿物绝缘电缆。

对应上述的各类线缆，不同的厂家有不同的产品，但基本的要求和定义是一致的。

①普通电缆主要指聚氯乙烯绝缘电线BV线和交联聚乙烯绝缘聚氯乙烯护套绝缘电力电缆YJV。

②阻燃线缆难以着火并具有阻止或延缓火焰蔓延能力的电线电缆。

该线缆通常指能通过GB/T18380.3(等同IEC60332-3)试验合格的电线电缆。

包括具有阻燃性的聚氯乙烯绝缘电线ZRBV线和具有阻燃性的交联聚乙烯绝缘聚氯乙烯护套绝缘电力电缆ZRYJV.③耐火线缆在规定温度和时间的火焰燃烧下，仍能保持线路完整性的电线电缆。

通常指通过GB/T12666.6(等效IEC60331)试验合格的电线电缆。

包括具有耐火性的聚氯乙烯绝缘电线NHBV线和具有耐火性的交联聚乙烯绝缘聚氯乙烯护套绝缘电力电缆NHYJV.④无卤低烟线缆无卤低烟阻燃线缆WDZ-BYJ/YJY：材料不含卤素，燃烧时产生的烟尘较少并且具有阻止或延缓火焰蔓延的电线电缆。

通常把能通过GB/T 17650.2(等同IEC60754-2)、GB/T17651.2(等同IEC61034-2)和GB/T18380.3(等同IEC60332-3)三项标准试验合格的电线电缆称为无卤低烟阻燃电线电缆。

无卤低烟阻燃耐火线缆WDZN-BYJ/YJY：材料不含卤素，燃烧时产生的烟尘较少并且具有阻止或延缓火焰蔓延、可保持线路完整性的电线电缆。

通常把能通过GB/T17650.2(等同IEC 60754-2)、CB/T 17651.2(等同IEC61034-2)、GB/T 18380.3(等同IEC 60332-3)及GB/T12666.6(等效IEC60331)四项标准试验合格的电线电缆称为无卤低烟阻燃耐火电线电缆。

电线电缆的选型与设计一、引言电线电缆作为电力传输和信号传输的重要组成部分，在现代社会中起着不可或缺的作用。

本文将从选型与设计的角度探讨电线电缆的重要性以及选择和设计时需要考虑的关键因素。

二、电线电缆选型的重要性电线电缆作为电力传输和信号传输的媒介，其选型的合理与否直接关系到系统的安全性、可靠性和经济性。

正确选择合适的电线电缆可以保证系统的正常运行，提高电能的传输效率，降低能源浪费和成本支出。

三、电线电缆选型的关键因素1. 电压等级：根据实际需求确定电线电缆的耐压等级，以确保在电力传输过程中不会超过其额定电压，从而避免电线电缆的过载烧毁等问题。

2. 电流载荷：根据实际需求确定电线电缆的电流载荷能力，以确保电线电缆在工作时不会过载，从而导致系统短路、火灾等安全隐患。

3. 环境条件：考虑到电线电缆所处的环境条件，如温度、湿度、化学物质等，选择具有良好耐候性和耐腐蚀性的电线电缆，以保证其长期可靠运行。

4. 线径和导体材料：根据所需电流负载和导线的电阻要求，选择适当的线径和导体材料，以降低电线电缆的功率损耗。

5. 安全标准和认证：选择符合国家标准和认证要求的电线电缆，以确保其质量和安全可靠性。

四、电线电缆设计的关键因素1. 线路布置：根据系统的需求和实际场景，设计电线电缆的布置方式，包括线缆的走向、长度、悬挂方式等，以最大程度地减少电磁干扰和信号衰减。

2. 绝缘和屏蔽：为了保护电线电缆的导体免受外界干扰和损坏，设计适当的绝缘和屏蔽措施，包括使用绝缘材料和屏蔽层等。

3. 接头和连接：设计合理的接头和连接方式，确保电线电缆之间的连接可靠并能提供良好的电力传输和信号传输效果。

4. 安全与维护：考虑到系统的安全性和可维护性，设计电线电缆的防火、防爆和易维护性等要求，以便在需要时进行检修和更换。

五、选型与设计案例分析以某高层建筑为例，根据该建筑的用电负载和环境条件，选择了耐压等级较高（例如10kV）的电线电缆，并在设计中合理布局，采用了屏蔽和绝缘等措施，以保证电力传输的安全和可靠性。

电力电缆选型手册范本目录一. 概述 (2)二. 围……………………………………………………………………………2-3三. 参考标准及参数取值依据 (3)四. 符号说明………………………………………………………………………3-4五. IEC 287-3-2/1995标准电力电缆截面经济最佳化计算方法的应用………4-11六. 电力电缆经济截面最佳化数据查找的使用方法……………………………11-12七. 电缆经济截面与发热截面总费用比较及投资回收年计算…………………12-15八. 经济截面的校验条件..................................................................16-17 附录1 铜芯电力电缆综合造价统计表................................................18-19 附录2 电缆造价类别的平均A值 (20)附录3 电缆型号与电缆造价类别对照表 (20)附录4-1 铜芯电力电缆经济电流围(I-A类别)………………………………21-23附录4-2 铜芯电力电缆经济电流围(II-A类别)………………………………24-26附录4-3 铜芯电力电缆经济电流围(III-A类别)………………………………27-29附录4-4 铜芯电力电缆经济电流围(IV-A类别)………………………………30-32附录4-5 铜芯电力电缆经济电流围(V-A类别)……………………………… 33-35附录5 铜芯电力电缆经济电流密度计算数据及图表(不同电价)...............36-40 附录 6 电缆导体交流电阻及感抗......................................................41-42 附录7 铜芯电力电缆允许载流量表 (42)附录8 损耗费用辅助量F─Tmax─P关系的统计值 (43)附录9 最大负载利用小时Tmax与最大负载损耗小时τ和cosΦ的关系 (43)附录10 不同行业的年最大负载利用小时Tmax,(h) (44)九. 参考资料 (44)电力电缆经济选型实用手册一.概述导体的经济电流密度是选择导体的必要条件之一。

电力负荷的计算及电缆选型1.电力负荷的计算方法电力负荷计算是设计电力系统的基础，其目的是确定电力系统所需供电能力的大小。

电力负荷计算的步骤如下：(1)收集数据：包括设备名称、设备数量、设备功率、使用时间、同时使用率等信息。

(2)计算设备负荷：通过设备数量乘以设备功率得到设备负荷，并根据使用时间和同时使用率计算得到最大可能负荷。

(3)计算总负荷：将各个设备负荷相加得到总负荷。

(4)考虑增补负荷：根据未来的扩容计划以及备用容量和容错能力的要求，计算增补负荷。

(5)考虑负荷特性：根据不同负荷特性（如瞬时负荷、谐波负荷等），进行适当的修正。

2.电缆选型原则电缆选型是电力系统设计中的关键环节，选用合适的电缆能够保证系统的安全运行。

电缆选型需要综合考虑以下几个方面：(1)电流容量：电缆的导体截面积决定了其承载电流的能力。

根据负荷计算结果和电缆的导体材料、截面积等参数，选取能够承载所需电流的电缆。

(2)电压等级：根据电力系统的电压等级，选取相应的电缆电压等级。

电缆的电压等级应与系统的电压等级匹配，以确保电缆能够正常运行。

(3)绝缘特性：电缆的绝缘性能直接影响到系统的安全运行。

根据系统的绝缘要求，选取具有良好绝缘性能的电缆。

(4)环境适应性：电缆的环境适应性是选型的重要指标之一、根据电缆的敷设环境、温度、湿度等因素，选取能够适应环境的电缆。

(5)经济性：在满足安全和可靠运行的前提下，选取经济性最佳的电缆。

经济性主要考虑电缆的价格、使用寿命以及维护成本等因素。

以上是电力负荷的计算方法及电缆选型原则的简要介绍，根据具体的工程需求和实际情况，还需要考虑其他因素，如电磁兼容性、防火性能等。

在实际工程设计中，应仔细分析各种因素，选取合适的电缆，以确保电力系统的安全运行。

电缆选型的几种方法电缆选型是指根据特定的工程要求和应用环境条件，选择合适的电缆类型和规格。

正确的电缆选型可以保证电气设备的安全运行，提高电力传输的效率。

下面介绍几种常用的电缆选型方法。

1.电气参数选型法：根据工程所要求的电流载荷、额定电压、短路电流、电缆长度等电气参数，选择符合要求的电缆。

可以通过计算电流载荷的方法，来确定所需的电缆截面积和导体规格。

2.环境条件选型法：根据电缆敷设的环境条件，如温度、湿度、辐射等因素，选择适合的电缆。

例如，在高温环境下，需要选择能够承受高温的耐热电缆。

3.功能要求选型法：根据工程所要求的电缆的功能特性，如阻燃性能、耐火性能、耐腐蚀性能等，选择相应的电缆。

例如，在火灾风险较高的场所，需要选择具有良好阻燃性能的阻燃电缆。

4.结构形式选型法：根据电缆的结构形式，包括绝缘材料、绝缘层厚度、导体材料、屏蔽材料等，选择适合的电缆。

例如，在需要抗干扰、抗电磁干扰的场所，需要选择具有屏蔽层的屏蔽电缆。

5.经济性选型法：综合考虑电缆的价格和性能，选择经济合理的电缆。

需要综合考虑初期投资和长期运行成本，选择性价比较高的电缆。

6.标准规范选型法：根据国家或行业的标准规范，选择符合要求的电缆。

例如，在国际标准化组织（ISO）出版的电缆标准中，规定了各种类型的电缆的性能要求和测试方法。

从以上几种选型方法可以看出，电缆选型需要考虑多个因素，包括电气参数、环境条件、功能要求、结构形式、经济性以及标准规范等。

不同的电缆选型方法可以结合使用，以获得最佳的电缆选型方案。

此外，可以根据具体工程的特点和要求，进行定制化选型，以满足实际应用的需要。

电缆选型计算公式(实用)
引言
电缆选型是在电力工程中的关键步骤之一，它对电力系统的稳定性和安全性有着重要影响。

在进行电缆选型时，我们需要考虑的因素包括电流负载、环境温度和电缆敷设方式等。

本文将介绍一些实用的电缆选型计算公式，以帮助我们更准确地选择适合的电缆。

1. 电流负载计算
电缆的选型需要根据电流负载来确定其导体截面积。

电流负载的计算公式如下：
电流负载 = 有功功率 / (3 * 电压 * 功率因数)
其中，有功功率为电力系统的总有功功率，电压为电力系统的相电压，功率因数为电力系统的功率因数。

2. 电缆截面积计算
根据电流负载计算得到的电流值，可以利用下述公式计算电缆的导体截面积：
导体截面积(mm²) = (电流负载 * K) / (电流密度 * 电缆校正系数)
其中，电流密度为电流通过单位面积所能承受的最大值，单位为A/mm²。

K为根据电缆使用环境和敷设方式确定的系数，电缆校正系数为根据电缆的埋深和环境温度确定的系数。

3. 最低电缆截面积选择
在选择电缆时，应该选择最接近并大于计算得到的电缆截面积的规格，以保证电力系统的正常运行和安全性。

结论
本文介绍了电缆选型计算中的一些常用公式，包括电流负载计算、电缆截面积计算和最低电缆截面积选择。

这些公式将为电力工程人员提供实用且简洁的方法来选取合适的电缆。

在实际选型过程中，还应考虑降低电缆损耗、提高电缆可靠性和节约成本的因素。

请注意，以上所提供的公式仅作为参考，实际选型应结合具体情况进行综合考虑。

注：本文所述公式和方法仅针对常见的低压和中压电力系统，对于特殊情况和高压系统应谨慎应用。

电力电缆选型与敷设第一章电力电缆的基础知识1.1电力电缆的用途与优缺点发电厂发出的电能传送到远方的变电所、配电所及各种用户，是通过架空线或电缆线路实现的。

用于传送和分配电能的电缆称为电力电缆。

电能传送中，通过建筑物和居民密集的地区，地面空隙有限，不能立设杆塔和架空线，就需要施放地下电缆。

在发电厂或变电所中，引出线很多，往往因空间不够，也需要电缆来输送电能。

采用电缆输送电能比用架空线具有下列优点。

①占地小。

地下敷设不占地面空间，不受地面建筑物的影响，不需在地面架设杆塔、导线，适用于城市、街道供电，使市容整齐美观。

②对人身比较安全。

地下隐蔽工程，人们不可能触及。

③供电可靠，不受外界的影响。

自然界常见的如雷击、风害、水、风筝、鸟害等因素会造成架空线的短路和接地等故障，而电缆不会受影响。

④运行维护简单方便，工作量少，费用低。

⑤电缆的电容较大，有利于提高电力系统的功率因数。

对于地下地水电站来说，电缆引出线成为它不可缺少的一个重要组成部分，对于过江、过河输电线路，由于跨度太大而不宜敷设架空线，或者为了避免架空线对船只通航的障碍时，宜采用电缆，为避免电力线对通信产生干扰，则多采用电缆，在大城市人口稠密区的配电网、大型工厂、发电厂以及电网交叉区、交通拥挤区等，也需采用电缆，其占地少、安全可靠，可以减少电网对交通、城市建设的影响。

但是，电缆线路与架空线路比较存在如下缺点：①成本高，投资费用较大。

②敷设后不易更换变动，不宜作临时性的线路使用。

③线路不易分支。

④故障测寻困难。

⑤检修费工、费时、费用大。

⑥电缆头的制作工艺要求较高。

综上所述，在什么情况下采用电缆，需综合考虑后再决定。

1.2电力电缆的种类及特征1.2.1电力电缆的种类电力电缆按绝缘材料、电能形式、结构特征、电压等级、导体标称截面积、导体芯数以及安装敷设的环境等有以下分类。

⑴按绝缘材料分类①油纸绝缘A、黏性浸渍纸绝缘（统包型、分相屏蔽型）。

B、不滴流浸渍纸绝缘（统包型、分相屏蔽型）。

一、1.下级断路器额定电流不得大于上级断路器额定电流。

2.下级电缆的载流量不得大于上级电缆的载流量。

3.室内电缆沟或室外信号线埋深不得低于400mm.二、GB 50054-1995 低压配电设计规范第4．3．4条过负载保护电器的动作特性应同时满足下列条件：Ib≤In≤IzI2≤1.45Iz式中Ib——线路计算负载电流（A）In——熔断器熔体额定电流或断路器额定电流或整定电流（A熔断器熔体额定电流或断路器额定电流或整定电流（A）；Iz——导体允许持续载流量（A）I2 ——保证保护电器可靠动作的电流（A）。

当保护电器为低压断路器时，I2为约定时间内的约定动作电流；当为熔断器时，I2为约定时间内的约定熔断电流.第二节绝缘导线布线第条直敷布线可用于正常环境的屋内场所并应符合下列要求一直敷布线应采用护套绝缘导线其截面不宜大于6mm2，布线的固定点间距，不应大于300mm二绝缘导线至地面的最小距离应符合表5.2.1的规定三当导线垂直敷设至地面低于1.8m时，应穿管保护。

表5.2.1绝缘导线至地面的最小距离表第5.6.8条无铠装的电缆在屋内明敷当水平敷设时，其至地面的距离不应小于2.8m，当垂直敷设时，其至地面的距离不应小于1.8m，当不能满足上述要求时应有防止电缆机械损伤的措施，当明敷在配电室、电机室、设备层等专用房间内时，不受此限制。

第5.6.29条电缆直接埋地敷设时沿同一路径敷设的电缆数量不宜超过8根第5.6.30条电缆在屋外直接埋地敷设的深度不应小于700mm，当直埋在农田时，不应小于1m。

应在电缆上下各均匀铺设细砂层，其厚度宜为100mm, 在细砂层应覆盖混凝土保护板等保护层，保护层宽度应超出电缆两侧各50mm。

在寒冷地区，电缆应埋设于冻土层以下，当受条件限制不能深埋时，可增加细砂层的厚度在电缆上方和下方各增加的厚度不宜小于200mm第5.6.31条电缆通过下列各地段应穿管保护，穿管的内径不应小于电缆外径的1.5倍一电缆通过建筑物和构筑物的基础、散水坡、楼板和穿过墙体等处；二电缆通过铁路、道路处和可能受到机械损伤的地段；三电缆引出地面2m至地下200mm处的一段和人容易接触使电缆可能受到机械损伤的地方。
