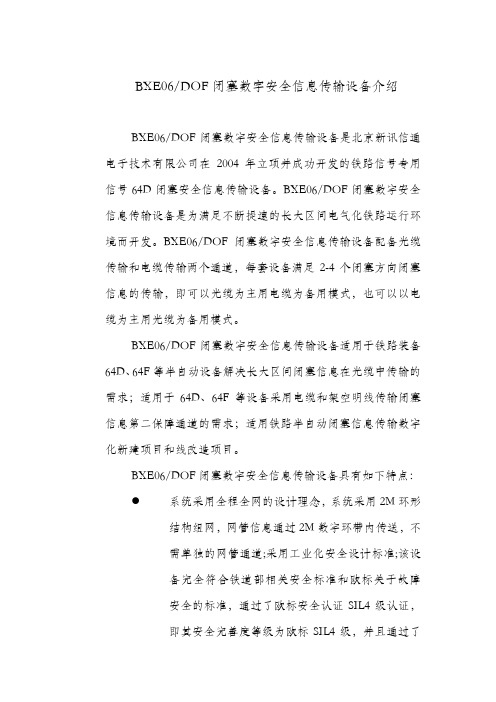

BXE06/DOF闭塞数字安全信息传输设备介绍BXE06/DOF闭塞数字安全信息传输设备是北京新讯信通电子技术有限公司在2004年立项并成功开发的铁路信号专用信号64D闭塞安全信息传输设备。
BXE06/DOF闭塞数字安全信息传输设备是为满足不断提速的长大区间电气化铁路运行环境而开发。
BXE06/DOF闭塞数字安全信息传输设备配备光缆传输和电缆传输两个通道，每套设备满足2-4个闭塞方向闭塞信息的传输，即可以光缆为主用电缆为备用模式，也可以以电缆为主用光缆为备用模式。
BXE06/DOF闭塞数字安全信息传输设备适用于铁路装备64D、64F等半自动设备解决长大区间闭塞信息在光缆中传输的需求；适用于64D、64F等设备采用电缆和架空明线传输闭塞信息第二保障通道的需求；适用铁路半自动闭塞信息传输数字化新建项目和线改造项目。
BXE06/DOF闭塞数字安全信息传输设备具有如下特点： 系统采用全程全网的设计理念，系统采用2M环形结构组网，网管信息通过2M数字环带内传送，不需单独的网管通道;采用工业化安全设计标准;该设备完全符合铁道部相关安全标准和欧标关于故障安全的标准，通过了欧标安全认证SIL4级认证，即其安全完善度等级为欧标SIL4级，并且通过了国家电磁兼容测试3级试验和防雷测试3级试验，具有很好的防雷防电磁干扰的功能。
●模块化结构设计：以2U的全功能模块为基本模块，可根据用户需求配置为1+1;●齐全的接口：64D接口、232接口、2M、光口和2/4线音频接口等;●组网方式灵活：可以组成点对点、链状网或星型网，充分利用2M资源;●防干扰能力强：采用2M数字接口或光口传输信息，信息的抗干扰能力强;●安全性高：采用3选2的安全检测机制,保障系统信息转换的准确可靠,链状组网时，中间任一站掉电均不影响其它站点业务的正常进行;●备用模式多样:数字主用和电缆备用模式或电缆主用数字备用模式可选;●适应性强：可以与微机联锁的车站、6502车站及采用调度集中的车站配合使用;●完善的告警监测功能：其工作状态除可由面板直接指示外，还可通过PC监控平台实施全网的实时监控;●满足电磁兼容的设计要求,支持热插拔;●体积小巧，维护方便（支持各种环回方式）支持网管盘和单元盘的远程在线升级BXE0/DOF6闭塞数字安全信息传输设备已经成功地装备了山西阳涉铁路有限公司、包神铁路有限公司、神朔铁路有限公司、山西阳煤铁路专用线等15个站，其中包神铁路客货混运年运量3000万吨的关口站已经使用了达3年之久。
铁路信号设备操作说明书操作说明书1. 介绍本操作说明书详细介绍了铁路信号设备的使用方法和操作步骤，旨在帮助操作人员正确使用信号设备并确保铁路运输的安全性和可靠性。
2. 设备概述铁路信号设备是用于控制列车运行的重要系统，包括信号灯、信号机、轨道电路等。
它们通过显示不同的信号状态，向驾驶员和乘客传递列车运行的指令和信息。
3. 操作准备在进行信号设备的操作前，请确保以下准备工作完成：- 熟悉信号设备的外观和功能，了解不同的信号表示含义；- 检查信号设备是否正常工作，如有故障或损坏应及时报修；- 确保设备周围没有杂物或障碍物。
4. 操作步骤4.1 开启信号设备- 打开信号设备的电源开关，确保设备处于工作状态；- 检查设备显示屏或指示灯，确认其正常工作。
4.2 设定信号状态- 通过设备上的控制按钮或开关，设定所需的信号状态；- 注意根据不同的需要选择正确的信号显示方式，如绿灯、红灯、黄灯等。
4.3 监控信号显示- 设备设置完成后，监控信号设备的显示情况；- 确认信号灯或信号机的显示是否与设定一致。
4.4 故障处理- 当信号设备出现故障时，应立即停止使用，并报修；- 在等待维修期间，通过其他手段确保列车行驶的安全。
5. 注意事项5.1 安全第一- 操作人员应严格按照操作规程进行操作，确保操作过程中的人身安全；- 若发现信号设备存在安全隐患，应立即停止使用并上报相关部门。
5.2 维护保养- 定期对信号设备进行检查，确保其正常工作；- 注意清理设备周围的杂物和灰尘，防止影响设备的正常运行。
5.3 故障报修- 一旦发现信号设备故障，应立即报修；- 提供详细的故障描述和相关情况，以便维修人员快速处理。
6. 总结本操作说明书详细介绍了铁路信号设备的使用方法和操作步骤，帮助操作人员正确操作信号设备，并维护设备的正常运行。
操作人员应始终将安全放在首位，及时报修设备故障，确保铁路运输的安全性和可靠性。
（本操作说明书仅供参考，请根据实际情况进行操作。
64型半自动闭塞通道数字化传输系统技术说明书黑龙江瑞兴科技股份有限公司2010年3月目录1概述 (1)1.1系统概述 (1)1.264型半自动闭塞传输数字化系统主要技术条件 (2)1.3安全信息传输设备的主要技术条件 (2)2 系统结构及原理 (3)3主要单元设备构成及工作原理 (5)3.1主机机箱 (5)3.2运算器 (7)3.3E1协议转换器 (12)3.4维护机 (13)4 站间安全信息传输设备与半自动闭塞电路的结合设计 (14)4.1电路说明 (17)4.2其它说明 (18)5系统安全性、可靠性及可维护性 (18)5.1系统安全性 (18)5.2系统可靠性 (20)5.3系统可维护性 (22)1概述1.1系统概述截止2009年底，中国铁路营业里程将达8.6万公里，位居世界第二。
到2012年，铁道部力争使中国铁路营业里程达到11万公里，电气化率、复线率将达50%，以“四纵四横”客运专线为骨架的高速铁路里程达到1.3万公里。
届时，发达完善的铁路网初具规模，铁路运输瓶颈制约基本缓解。
但是，目前我国有单线铁路4万多公里，约占营业里程的50%。
即使在今后仍然修建一些双线，但单线铁路仍将占我国铁路的大部分。
现在单线铁路站间普遍采用半自动闭塞制式，设备采用的是64D半自动闭塞系统，而64D半自动闭塞系统站间是通过架空明线（或电缆）来传输安全控制信息，虽然电路构成比较简单，但是由于架空明线大多是采用铁线，存在着线路电阻大、易受雷击、断线、混线等问题，影响闭塞系统的正常使用，对行车安全影响很大，严重干扰运输秩序。
而光纤传输的优点是相对于铜线每秒1.54MHZ的速率，光纤网络的运行速率达到了每秒2.5GB，几乎不受带宽限制并具有独一无二的优势，光纤具有较大的信息容量。
光纤对诸如无线电、电机或其他相邻电缆的电磁噪声具有较大的阻抗，使其免于受电噪声的干扰。
从长远维护角度来看，光缆最终的维护成本会非常低。
随着安全信息传输设备及光通讯技术的飞跃发展，车站级安全信息传输设备控制系统在铁路中得到了广泛的应用,并且站间具备多通道光缆通讯条件，从而,使站间信息传输利用光通讯技术来实现已成为可能。
实用文档之"一、64D型半自动闭塞设备概况"相邻两站各设一套半自动闭塞设备组合，两站之间通过一对架空外线（电缆）连接。
其设备主要包括：室内设备和室外设备两大部分。
1、室内设备⑴微机鼠标操纵台：①闭塞控制按纽BSA、FUA、SGA。
②两组六个表示灯黄、绿、红（港内微机鼠标操纵台设接车方向发车方向箭头表示，a、发车方向表示灯五种状态：正常状态无表示，请求发车亮黄色，同意接车亮绿色，区间占用亮红色，列车到达亮红色b、接车方向表示灯四种状态：正常状态无表示，请求发车亮黄色，同意接车亮绿色，区间占用亮红色③闭塞电铃（语音）及闭塞电话。
⑵8个单元控制电路①线路继电器电路：包括正线继电器ZXJ负线继电器FXJ。
②信号发送电路：包括正线继电器ZDJ负电继电器FDJ。
③闭塞继电器BSJ电路。
④接车接收器电路：包括回执到达继电器HDJ，同意接车继电器TJJ，通知出发继电器TCJ。
⑤发车接收电路；包括选择继电器XZJ准备开通继电器ZKJ开通继电器KTJ。
⑥复原继电器FUJ。
⑦轨道继电器GDJ。
⑧表示灯电路：包括接车表示灯JBD发车表示灯FBD两组六个表示灯。
⑶半自动闭塞室内继电器（共计19台）港内1排2架3层：HDJ BSJ KTJ ZDJ FUJ GDJ FUAJ SGAJ BSAJ整流变压器港内1排2架2层：ZXJ FXJ FUJ ZKJ XZJ TJJ TCJ JSBJF SBJ DLJC1电容（供ZDJFDJ缓放）C2电容（供HDJZKJ缓放）C4电容（供XZJ缓放）3、室外设备室外设备主要包括出站信号机、进站信号机和供两站联系闭塞外线等。
⑴轨道电路为了监督列车的出发和到达在进站信号机内方设有一段不少于25M的轨道电路（LAG）,当出发列车占用这段轨道时，接车站接车表示灯、发车站发车表示灯点红灯，并构成复原条件。
⑵出站信号机作为列车占用区间的凭证，当发车进路已锁闭，并且两站的车站值班员办理闭塞后，才能使发车站的发车接收电路中的开通继电器KTJ吸起，出站信号机才能开放。
BYC-01型半自动闭塞信息传输设备使用手册北京鹏润紫晨通信设备有限公司BYC-01型半自动闭塞信息传输设备测试记录1.闭塞二线入口电压要求：18VDC→100VDC（应可靠识别）。
A、电源箱调到18V，电源输出接到闭塞二线端，用示波器监视四线输出端，应有DTMF双音频输出。
测试结果：是 ；否 。
B、电源箱调到100V，电源输出接到闭塞二线端，用示波器监视四线输出端，应有DTMF双音频输出。
测试结果：是 ；否 。
2.四线口发信要求：（发信电平应为–3.5dB ± 1.5dB）电源箱调到标准24V，电源输出接到闭塞二线端，用示波器监视四线输出端，应有DTMF双音频输出。
同时用600Ω阻抗的电平表测量其电平值，其范围为-3.5dB ± 1.5dB。
实际测试为：dB。
3.四线口收信要求：（0dB→ -18dB应可靠接收）A、电源箱调到标准24V，电源输出接到闭塞二线端，用示波器监视四线输出端，应有DTMF双音频输出，同时用600Ω阻抗的电平表监测其电平值，调内部输出电位器，使其值0dB；然后撤掉示波器和电平表，把四线输出端接入到四线输入端，观察其“收信”灯，若亮，说明其可靠接收。
测试结果：是 ；否 。
B、电源箱调到标准24V，电源输出接到闭塞二线端，用示波器监视四线输出端，应有DTMF双音频输出，同时用600Ω阻抗的电平表监测其电平值，调内部输出电位器，使其值-18dB；然后撤掉示波器和电平表，把四线输出端接入到四线输入端，观察其“收信”灯，若亮，说明其可靠接收。
测试结果：是 ；否 。
4.信噪比：≥ 45 dB。
在静态时用600Ω阻抗的电平表测量其噪音电平值，其值为XdB。
-12dB-XdB时应大于45dB。
实际测试为： dB。
测试者：测试日期：检查者：检查日期：BYC-01型半自动闭塞信息传输设备使用说明1.概述：1.1.近年来，由于铁路数字通信技术有了飞速发展，多条铁路线都上了光缆，能够提供大容量的光通道为通信、信号服务。
另外，由于通过光传输的数字调度系统的广泛应用，采用数字环技术，几乎全部覆盖铁路的专业通信这一块，而且保证传输不至于中断。
但由于数字调度系统的设计缺陷，目前还不能解决信号半自动闭塞线的问题，这些半自动闭塞线都是由长途电缆来完成的。
由于长途电缆的直流特性下降或故障，都将直接影响信号半自动闭塞线的可靠性，从而对铁路运输造成较大的影响。
基于上述原因，我们开发研制了BYC-01A型半自动闭塞信息传输设备。
1.2.用光缆传送半自动闭塞信息方框图，见图1：1.3.信号转换方框图，见图2：1.4.通过图2可以看出，本机在不改动信号组合架的情况下，通过两组继电器的动接点把闭塞线引入本机。
在正常情况下，闭塞线通过本机内的继电器动接点引入，通过光缆传输转换信息，只有当本机检测到光通道有故障时，立即释放继电器，使闭塞线恢复使用闭塞实回线电缆；在此期间，本机还继续监测光通道，直到光通道恢复正常，再次转回到光通道为止。
另外，在本机供电出现故障或断电的情况下，自动恢复使用实回线电缆传输闭塞信息。
1.5.本机结构采用19英寸标准机箱，高度为4U，使之可以置入19英寸标准机柜中。
1.6.本机采用光隔离技术，极性识别只需几毫安电流，减轻闭塞机输出功率；极性转换采用动态驱动继电器方式，提高其转换的可靠性；发码、译码采用专用的双音多频（DTMF），提高其在线路传输的抗干扰性。
1.7.本机设有四套相同的半自动闭塞转换电路，两两分配，分别作为上、下行闭塞之用，且采用2乘2取 2的双系安全方式。
1.8 .本机具有自动定时检测四线口功能。
当光传输设备出现故障时，本机具有声光告警提示，并可通过网管口办理。
1.9.本机使用六组DTMF信号：852HZ+1633HZ为发送正电信息；941HZ+1477HZ为发送负电信息；697HZ+1336HZ 为通道维护信号；770HZ+1209HZ为维护应答信号；770HZ+1477HZ为锁定电缆信号；852HZ+1336HZ为解锁信号。
1.10.本机采用光通道为主用（光通道可提供一条，或两条，需在定货时加以说明）、长途电缆为备用方式。
在通常情况下，闭塞信息通过光通道传输，只有本机检测到光通道有故障时，才自动地转换到备用的电缆方式。
另外也可通过人工“光1→光2→实回线电缆”循环转换。
1.11.本机可接网管，通过上级管理可了解本机的运行情况。
其内容包括：系统的配置；闭塞办理的信息；发生故障的信息；监视电源故障等。
记录信息也可对本机操作通过汉显液晶进行显示。
1.12.本机对闭塞机送出的闭塞电压要求比较宽，从18VDC到100VDC均能可靠转换；经转换后本机送给闭塞机的电压为标准的24VDC。
1.13.本机上、下行分别设有闭塞电源冲撞电路，防止双向同时办理闭塞时的电源冲撞而导致闭塞机电源自我保护（保险烧断掉）。
1.14.本机收、发信号采用动态方式，提高其转换的安全性。
1.15.本机光1转光2、光2转实回线、实回线转光1均采用无缝转换，即使在办理闭塞过程中信息也不会丢失。
1.16.本机具有转到使用实回线提示灯，此灯引到运转室。
提示值班人员光通道出现故障，通知维护人员及时排除该故障。
2.主要技术性能：2.1.工作电源：可以使用AC220V（电流500毫安），也可使用直流48V（36V-72V，电流1000毫安）。
由于采用内部隔离，两种电源同时加上亦可。
2.2.使用环境：在环境温度-10︒C→+40︒C；相对湿度45%→90%；大气压力为70→106Kpa；承振动能力为频率11HZ，加速度不小于1G的条件下均能正常工作。
2.3.透明四线口收发信电平指标：.四线口发信：电平-3.5dB ± 1.5dB；负载阻抗600Ω±15%。
.四线口收信：电平0dB→ -18dB；信号源阻抗600Ω±15%。
2.4.本机收发信号的条件：.收信可靠接受条件：电平0dB→-18dB，频偏F0±2%以内（F0为标准频率），信号源阻抗600Ω±15%。
.收信可靠不接受条件：电平0dB→-18dB，频偏F0±4%以外（F0为标准频率），信号源阻抗600Ω±15%。
.发信条件：电平-3.5dB ± 1.5dB，频率F0±1.8%（F0为标准频率），负载阻抗600Ω±15%。
2.5.频率响应：额定输出时，300HZ→3400HZ ≤ 2dB。
2.6.谐波失真：额定输出时，300HZ→3400HZ ≤ 5%。
2.7.信噪比：≥ 45 dB。
2.8.与闭塞机接口：.外线接收电压范围：± 18V→±100VDC。
.外线驱动电压：±24VDC±10%，最大驱动电流为0.4A。
2.10.绝缘电阻：常温下音频四线口对地间绝缘电阻不小于20M 。
3.电路说明（见图2）：本机实现半自动闭塞信息，其实就是一种交直流转换的过程。
3.1.发信通路：直流转换成交流的过程。
半自动闭塞机送过来的带有极性的直流电源（正电或负电），通过光藕进行极性检测后，由单片机识别这两种极性，分别发送两组专用的DTMF交流信号（正电发送852HZ+1633HZ组合信号；负电发送941HZ+1477HZ组合信号），通过发码电路进入光通道透明四线口的发信端。
3.2.收信通路：交流转换成直流的过程。
两组专用的DTMF信号，通过光通道透明四线口的收信端进入译码电路，经译码电路译出两种信号后送入单片机，通过单片机分别控制两组继电器进行直流转换使其恢复为直流电源（正电+24V 或负电-24V）。
3.3 .收发测试信号：为了监测四线口是否正常，单片机直接发送一组测试信号（697HZ+1336HZ的组合信号），而对方收到该信号后回送另一组应答信号（770HZ+1209HZ的组合信号）。
当本端收到此信号，说明四线口正常；否则，双方将有声光告警提示。
4.器盘说明：器盘介绍时，请参看图3（分盘面板示意图）、图4（分盘位置示意图）、图5（外线引入板示意图）。
4.1.驱动盘：4.1.1.本盘功能：所有对外输出的继电器均由本盘驱动，包括：光电转换继电器（GDJ）、主备光转换继电器（ZBJ）、监测正负电发送继电器（JCJ）、正电发送继电器（ZDJ）、负电发送继电器（FDJ）。
分别驱动四路正、负电继电器电路均采用动态驱动方式。
4.1.2.面板指示灯的含义：“正电”灯：该灯亮时，表示正在发送正电。
“负电”灯：该灯亮时，表示正在发送负电。
“电缆”灯：该灯亮时，表示目前闭塞信息通过电缆传输，否则通过光缆传输。
“备光”灯：该灯亮时，表示目前闭塞信息通过备用光缆传输，否则通过主用光缆传输。
“监测”灯：该灯亮时，表示正在监测发送的正、负电。
4.2.电源盘：4.2.1.本盘功能：本机设有两块该盘，并联均流输出，为本机提供所有工作电源。
其功能一：把交流220V转换为一次电源-48V （D3电源模块）。
其功能二：把-48V转换为内部使用的二次电源+5V（D1电源模块）。
其功能三：把-48V转换为内部使用的二次电源+24V（D2电源模块）。
其功能四：把-48V转换为闭塞电源（简称“闭电”）。
+5V、+24V 提供内部工作电源；闭塞电源为驱动组合架正、负线继电器。
打开面板上的“电源开关”时本盘的四个电源指示灯“48V”、“5V”、“24V”、“闭电”应亮（“交流”灯在引入AC220V时即亮）。
当记录盘监测到本盘4.2.2.保险的功能：“FU1”：保险1（2A），48V的输入保险。
“FU2”：保险2（0.5A），闭塞电源的输出保险。
“FU3”：保险3（1A），交流220V的输入保险。
注明：本机设有左、右两套闭塞信息转换电路。
记录盘为公共盘，记录两套闭塞电路的工作信息。
左、右4.2.3.面板指示灯的含义：“交流”灯：使用交流220V成功转换为-48V电源时该灯亮。
“48V”灯：-48V电源指示灯。
“5V”灯：5V电源指示灯。
“24V”灯：24V电源指示灯。
“闭电”灯：闭塞电源指示灯。
4.3.闭塞盘：4.3.1.本盘功能：为本机的关键器盘，盘内有两套相同电路，采用2乘2方式；上、下行各有两块闭塞盘采用取2方式；上、下行各四套电路也就是采用了2 乘2取2的最安全方式。
所有的闭塞信息都是通过本盘进行转换传输的。
包括闭塞线极性的检测、信号的发送、信号的接收、极性的转换、单片微机的监测等电路。
4.3.2.发信过程：组合架送来的闭塞电源（从18V到100V）→光电隔离极性识别正/负电→单片微机CPU扫描读取正/负电→CPU 动态转发代表正/负电的专用的双音多频DTMF→CPU监测所发的DTMF→如果监测相同则打开四线光通道发信口发送正/负电信息；如果监测不相同则通知另一套发送。
