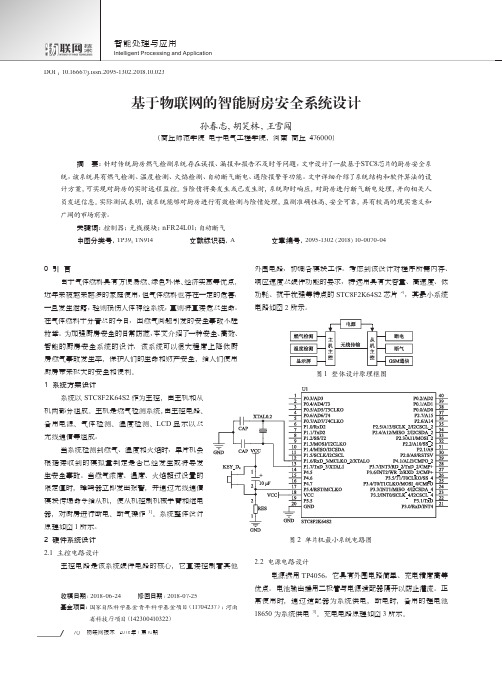

物联网技术 2018年/第10期70基于物联网的智能厨房安全系统设计孙春志，胡笑林，王雪闯（商丘师范学院 电子电气工程学院，河南 商丘 476000）摘 要：针对传统厨房燃气检测系统存在误报、漏报和报告不及时等问题，文中设计了一款基于STC8芯片的厨房安全系统，该系统具有燃气检测、温度检测、火焰检测、自动断气断电、遇险报警等功能。
文中详细介绍了系统结构和软件算法的设计方案，可实现对厨房的实时远程监控。
当险情将要发生或已发生时，系统即时响应，对厨房进行断气断电处理，并向相关人员发送信息。
实际测试表明，该系统能够对厨房进行有效检测与险情处理，监测准确性高、安全可靠，具有较高的现实意义和广阔的市场前景。
关键词：控制器；无线模块；nFR24L01；自动断气中图分类号：TP39；TN914 文献标识码：A 文章编号：2095-1302（2018）10-0070-04————————————————收稿日期：2018-06-24 修回日期：2018-07-25基金项目：国家自然科学基金青年科学基金项目（11704237）；河南省科技厅项目（142300410322）DOI ：10.16667/j.issn.2095-1302.2018.10.0230 引 言由于气体燃料具有方便易燃、绿色环保、经济实惠等优点，近年来被越来越多的家庭使用，但气体燃料也存在一定的危害，一旦发生泄露，轻则损伤人体神经系统，重则将直接危及生命。
在气体燃料十分普及的今日，因燃气问题引发的安全事故不胜枚举。
为加强厨房安全的日常防范，本文介绍了一种安全、高效、智能的厨房安全系统的设计，该系统可以很大程度上降低厨房燃气事故发生率，保护人们的生命和财产安全，给人们使用厨房带来极大的安全和便利。
1 系统方案设计系统以 STC8F2K64S2作为主控，由主机和从机两部分组成。
主机是燃气检测系统，由主控电路、备用电源、气体检测、温度检测、LCD 显示以及无线通信等组成。
开源1A锂电池充电板TP4056原理图PCB（pads）
开源1A锂电池充电板TP4056原理图+PCB（pads画板）
今天特意画了一块TP4056锂电池充电板PCB分享给坛友，以后我会尽量多的分享实用的程序或者电路给坛友，大家的支持就是我的动力。
1.TP4056锂电池充电电路很经典，主要是把充电器的5v电转换成4.2V的电给锂电池充电，最大可以提供1A的充电电流。
2.锂电池的容量不同选择的充电电流也不同，改变电路原理图中的Rprog（PCB对应的R4）这个电阻的阻值即可改变充电电流）
3.充电时红灯亮，充满时红灯熄灭绿灯亮。
充电插座有3.5mmDC座和MICRO-USB座两种可以选择（下图中只有micro插座新的PCB添加了3.5的DC座
