电压 练习题A组

电流电压练习一、选择题1．下列说法正确的是[ ]A．短导线的电阻比长导线的电阻小B．粗导线的电阻比细导线的电阻小C．铜导线的电阻比铁导线的电阻小D．同种材料长度相等，粗导线的电阻比细导线的电阻小2．两条粗细相同的镍铬合金电阻线，长度分别为3米和1米，20℃时它们的电阻之比为3：1，当温度上升到40℃，它们的电阻之比是（横截面积变化不计）［］A．大于3：1 B．等于3：1 C．小于3：1 D．等于1：33．下列说法中正确的是［］A．铁导线的电阻一定比铜导线的电阻大B．同种材料的导线，若长度相同，则细的导线电阻大C．长度相同的两根导线，细的导线电阻一定大D．粗细相同的两根导线，长的导线电阻一定大4．有关导体电阻的说法，正确的是［］A．粗细相同的两根导线，长度大的，电阻一定大B．长度相同的两根导线，横截面积小的，电阻一定大C．同种材料制成的长短相同的两根导线，横截面积小的，电阻一D．铝导线的电阻一定比铜导线的电阻大5．将图12的变阻器接入电路中，当滑片向左移动时，要使电阻减少，下列哪种接法正确［］A．a和b B．a和c C．c和d D．b和d6．如图13所示的滑动变阻器正确接入电路的两个接线柱可以是［］A．a和c B．b和c C．a和d D．b和d7．图14，A、B、C、D中所示的为滑线变阻器的结构和连入电路情况示意图，当滑片向右滑动时，连入电路的电阻变小的为［］8．如果将图15中滑线变阻器的C、D二接线接在电路中的MN间，为使电压表读数变小，问触头P应该：［］A．向左滑动B．向右滑动C．向左、向右均可以D．无法实现9．如图16所示，为一电阻箱结构示意图，下面关于此电阻箱接入电路电阻值大小的说法正确的是［］A．只拔出铜塞a、b，接入电路电阻为7欧姆B．只拔出铜塞c、d，接入电路电阻为7欧姆C．要使接入电路电阻为7欧姆，只有拔出铜塞c、d才行D．将铜塞a、b、c、d全拔出，接入电路的电阻最小10．图17为电阻箱结构示意图，要使连入电路的电阻为7欧姆，应将铜塞插入插孔的是［］A．C和B B．A和CC．A和D D．B和D11．下列情况中一定有电流通过的是［］A．带有电荷的物体B．有电荷运动的导体C．两端有电压的电路D．正有消耗电能的用电器12．决定导体电阻大小的因素是［］A．加在导体两端的电压B．通过导体的电流强度C．导体的电功率D．导体的材料、长度、横截面积16．某同学做实验时，如图20连接电路，闭合电键后，灯泡正常发光，但安培表指针不动，伏特表读数正常，那么有可能是［］A．安培表已被烧坏，致使电路不通B．安培表完好，但未与导线接牢C．灯L的灯座接线处短路D．安培表接线处碰线（安培表被短路）18．要使合上电键K，小灯泡L1、L2都发光，那么，下列图22中错误的是［］二、填空题19．如果通过手电筒小灯泡的电流强度是0.3安培，则1分钟里通过小灯泡的电量是______库仑。

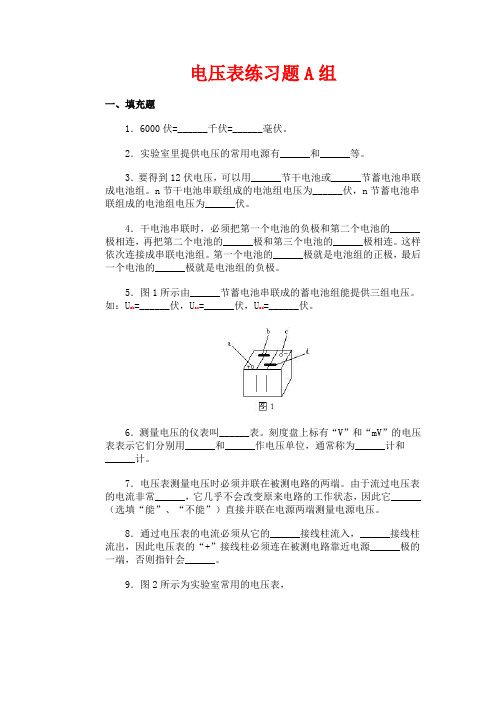

电压表练习题A组一、填充题1．6000伏=______千伏=______毫伏。

2．实验室里提供电压的常用电源有______和______等。

3．要得到12伏电压，可以用______节干电池或______节蓄电池串联成电池组。

n节干电池串联组成的电池组电压为______伏，n节蓄电池串联组成的电池组电压为______伏。

4．干电池串联时，必须把第一个电池的负极和第二个电池的______极相连，再把第二个电池的______极和第三个电池的______极相连。

这样依次连接成串联电池组。

第一个电池的______极就是电池组的正极，最后一个电池的______极就是电池组的负极。

5．图1所示由______节蓄电池串联成的蓄电池组能提供三组电压。

如：U ab=______伏，U ac=______伏，U ad=______伏。

6．测量电压的仪表叫______表。

刻度盘上标有“V”和“mV”的电压表表示它们分别用______和______作电压单位，通常称为______计和______计。

7．电压表测量电压时必须并联在被测电路的两端。

由于流过电压表的电流非常______，它几乎不会改变原来电路的工作状态，因此它______（选填“能”、“不能”）直接并联在电源两端测量电源电压。

8．通过电压表的电流必须从它的______接线柱流入，______接线柱流出，因此电压表的“+”接线柱必须连在被测电路靠近电源______极的一端，否则指针会______。

9．图2所示为实验室常用的电压表，a为______，b为______，c为______，d为______，e为______，f为______。

该表有______个量程。

使用3伏量程时，刻度盘上每个大格为______伏，每小格为______伏，使用15伏量程时，每个大格为______伏，每小格为______伏。

电压表使用前应先将指针调在______处，并______被测电压大小，选择______的量程。

电压练习题及答案一、选择题1. 电压的基本单位是：A. 牛顿B. 伏特C. 安培D. 欧姆答案：B2. 以下哪个不是电压的常用单位？A. 毫伏B. 伏C. 千伏D. 欧姆答案：D3. 串联电路中，各部分电压之和等于：A. 电源电压B. 电阻之和C. 电流D. 功率答案：A4. 并联电路中，各支路电压的特点是：A. 各支路电压相等B. 各支路电压之和等于电源电压C. 各支路电压之差等于电源电压D. 各支路电压成反比答案：A5. 一个电阻为10Ω的电阻器，通过它的电流为0.5A，根据欧姆定律，该电阻器两端的电压是：A. 2VB. 5VC. 10VD. 15V答案：B二、填空题6. 电压是_______在电路中两点之间的电势差。

答案：电荷7. 电压的符号通常表示为_______。

答案：U或V8. 串联电路中，总电压等于各部分电压的_______。

答案：和9. 并联电路中，各支路的电压_______。

答案：相等10. 欧姆定律公式是_______。

答案：V=IR三、简答题11. 解释什么是串联电路，并说明串联电路中电压的分配规律。

答案：串联电路是指电路元件首尾相连形成的闭合电路。

在串联电路中，电流在各元件中是相同的，而电压则按照各元件的电阻值成比例分配。

12. 解释什么是并联电路，并说明并联电路中电压的特点。

答案：并联电路是指电路元件两端分别连接形成的电路。

在并联电路中，各支路的电压相等，且等于电源电压。

四、计算题13. 一个电路由两个电阻器串联组成，电阻值分别为4Ω和6Ω。

如果电路两端的电压为12V，求通过每个电阻器的电流。

答案：由于是串联电路，电流在两个电阻器中是相同的。

根据欧姆定律，总电阻R总=4Ω+6Ω=10Ω。

总电流I=U/R总=12V/10Ω=1.2A。

因此，通过每个电阻器的电流都是1.2A。

14. 一个并联电路由两个电阻器组成，电阻值分别为2Ω和4Ω。

如果电源电压为8V，求每个电阻器两端的电压。

高电压技术练习题库（含参考答案）一、单选题（共40题，每题1分，共40分）1、工频高压试验变压器的特点是额定输出（，A、电压高、电流大B、电压高、电流小C、电压低、电流大D、电压低、电流小正确答案：B2、纯直流电压作用下，能有效提高套管绝缘性能的措施是（）。

A、减小套管表面电阻B、减小套管体电容C、增加套管壁厚D、增加沿面距离正确答案：D3、极化时间最短的是( )。

A、离子式极化B、夹层极化C、电子式极化D、偶极子极化正确答案：C4、电力电缆绝缘层某处存在一些水分，长期工作电压作用下，此缺陷对电缆绝缘层()。

A、水树枝老化B、电树枝老化C、没影响D、影响不大正确答案：A5、下列措施中，能有效限制空载线路分闸过电压的是（）A、提高断路器的灭弧性能B、消除和削弱线路残余电压C、采用带合闸电阻的断路器D、同步合闸正确答案：A6、避雷器在工频续流第一次过零时灭孤的条件下允许加在避雷器上的最高工频电压称为避雷器的（）A、灭弧电压B、工频放电电压C、额定电压D、保护电压正确答案：A7、电介质电老化产生的原因是（）。

A、介质被热腐蚀B、介质被击穿C、介质受潮D、介质中出现局部放电正确答案：A8、220~330kV 双避雷线路，一般采用（）保护角。

A、50B、15°C、20°D、10°正确答案：C9、雷击线路附近大地时，当线路高10m，雷击点距线路 100m，雷电流幅值 40kA，线路上感应雷过电压最大值U。

约为(）kV。

A、100B、200C、50D、25正确答案：A10、操作过电压的持续时间一般在（）A、几秒到几十秒B、几百微秒到几千徼秒C、几分D、几微秒到几十微妙正确答案：B11、架空输电线降低反击雷击过电压的主要措施是（）。

A、降低耦合系数B、降低接地电阻C、降低绝缘强度D、降低绕击率正确答案：B12、电介质在受潮或受污染后，其介质损耗角正切an将( )。

A、变小B、不变C、变大D、不确定正确答案：C13、无间隙金属氧化物避雷器的优点不包括（）。

图6-32 电压电阻1．关于电源，下列说法中正确的是( )A ．是提供电荷量的装置B ．是提供电流的装置C ．是提供电压的装置D ．是提供用电器的装置2．用电压表分别测量电路中两盏电灯的电压，结果它们两端的电压相等，由此判断两盏电灯的连接方式是：（ ）A ．一定是串联B ．一定是并联C ．串联、并联都有可能D ．无法判断.3．图6-32所示电路中，电源电压不变，开关S 闭合，灯L 1和L 2都正常发光，一段时间后，突然其中一灯熄灭，而电流表和电压表的示数都不变，出现这一现象的原因可能（ ）A ．L 1短路B ．L 2短路C ．L 1断路D ．L 2断路4．由同种材料制成的三根电阻丝，已知它们的长度关系L 1＞L 2＝L 3，横截面积的关系为S 1=S 2＜S 3,现将它们串联接入电路，关于它们的电阻和通过他们的电流，正确的是（ ）A ．R 1＜R 2=R 3 ，I 1=I 2=I 3B ．R 1＝R 2＞R 3， I 1=I 2＞I 3C ．R 1＞R 2＞R 3，I 1＞I 2＞I 3D ．R 1＞R 2＞R 3， I 1=I 2=I 35．在如图6-33（a ）所示电路中，当闭合开关后，两个电压表指针偏转均为图6-33（b ）所示，则电阻R 1和R 2两端的电压分别为（ ）A ．4.8V ， 1.2VB ． 6V ， 1.2VC ．1.2V ， 6VD ．1.2V ， 4.8V6．一个灯泡接在三节串联的铅蓄电池上，才能正常发光如果现在用两个同样的灯泡串联后仍接在这个铅蓄电池上，则这两个灯泡将（ ）A ．较亮B ．较暗C ．正常发光D ．烧坏7．如图6-34所示.开关S 闭合后，将电压表并联在ab 处时读数是0V ；并联在bc 处时读数是6V ，整个电路中没有电流，其电路故障是（ ）A. L 1灯丝断路B.L 2灯丝断路C.电池耗尽无电压D.L 2灯丝短路8．某同学使用电压表时，估计待测电路中的电压应选用0~3V 的量程，但他误用0~15V 的量程来测量。

电压和电阻练习题一、选择题1. 电压是表示电流在电路中流动时遇到的阻力大小的物理量，其单位是：A. 欧姆（Ω）B. 安培（A）C. 伏特（V）D. 瓦特（W）2. 电阻是表示电路中阻碍电流流动能力的物理量，其单位是：A. 欧姆（Ω）B. 伏特（V）C. 安培（A）D. 瓦特（W）3. 当电路两端的电压为6V，通过的电流为2A时，该电路的电阻为：A. 1ΩB. 2ΩC. 3ΩD. 6Ω4. 欧姆定律公式为：A. V = I * RB. I = V / RC. R = V / ID. V = R / I5. 串联电路中，总电阻与各分电阻的关系是：A. 总电阻等于各分电阻之和B. 总电阻等于各分电阻的倒数之和C. 总电阻等于各分电阻的平方和的平方根D. 总电阻等于各分电阻的平方和二、填空题6. 根据欧姆定律，如果电路中的电阻为10Ω，电压为20V，那么通过的电流为________A。

7. 在并联电路中，总电阻的倒数等于各分电阻倒数之和，即1/R总 = 1/R1 + 1/R2 + ...，其中R1、R2等为各并联电阻的阻值。

8. 当电阻器R1 = 5Ω，R2 = 10Ω，并且它们并联时，总电阻R总为________Ω。

9. 串联电路中，如果R1 = 20Ω，R2 = 30Ω，那么总电阻R总为________Ω。

10. 一个电路两端的电压为12V，通过的电流为0.5A，根据欧姆定律，该电路的电阻为________Ω。

三、计算题11. 一个电阻器R1 = 15Ω，与另一个电阻器R2 = 25Ω串联，求串联后的总电阻。

12. 已知一个并联电路中有两个电阻器，R1 = 8Ω和R2 = 12Ω，求并联后的总电阻。

13. 一个电路两端的电压为24V，电路中的总电阻为6Ω，求通过电路的电流。

14. 一个电阻器R1 = 30Ω与另一个电阻器R2 = 60Ω并联，求并联后的总电阻，并计算通过每个电阻器的电流。

15. 一个串联电路中，有三个电阻器，R1 = 10Ω，R2 = 20Ω，R3 = 30Ω，求串联后的总电阻，并计算通过电路的电流，如果电路两端的电压为60V。

高电压技术练习题（附参考答案）一、单选题（共40题，每题1分，共40分）1、绝缘电阻的测量值获取需加压（）S。

A、30B、45C、15D、60正确答案：D2、以下属于操作过电压的是（）。

A、电弧接地过电压B、铁磁诸振过电压C、变电所侵入波过电压D、工频电压升高正确答案：A3、闲式避雷器的保护比是指残压与（）电压之比。

A、工频放电B、额定C、冲击放电D、灭弧正确答案：D4、彼德逊法则提供了一种用（）计算行波的折射、反射问题的方法。

A、集中参数等值电路B、网格法C、波动方程D、分布参数等值电路正确答案：A5、水在变压器油中如果呈水珠状一滴滴悬浮在油中，则电压器油的耐电强度（）。

A、显著下降B、无法确定C、不变D、显著提高正确答案：A6、Z1、Z2两不同波阻抗的长相连于A点，行波在A点将发生折射和反射，反射系数的取值范围为（）。

A、0B、-1≤β≤1C、-1≤β≤0D、-1≤β≤2正确答案：B7、超高压输电线路及变电站，采用分裂导线与采用相同截面的单根导线相比较，下列项目中，（）项是错误的。

A、分裂导线通流容量大些B、分裂导线对地电容大些C、分裂导线结构复杂些D、分裂导线较易发生电晕，电晕损耗大些正确答案：D8、如下电压等级线路中，要求限制的内过电压倍数最低的是（）A、60kV及以下B、500VC、110kVD、220kV正确答案：B9、关于空气间隙的击穿特性，以下描述错误的是（）。

A、冲击耐压与极性有关B、冲击耐压与湿度无关C、冲击耐压与间隙距离有非线性关系D、绝缘具有自恢复性正确答案：B10、吸收比是1-15s 和仁（）s时，两个电流值所对应绝缘电阻的比值。

A、30B、60C、20D、40正确答案：B11、电力系统中实际采用的防雷保护装置不包括（）。

A、隔离开关B、避雷器C、防雷接地D、避雷针正确答案：A12、不会引起行波损耗的因素为(）A、大地电阻B、对地电容C、电晕D、导线电阻正确答案：B13、由于长线路的电容效应及电网的运行方式突然改变而引起的持续时间相对较长的过电压称作（）A、操作过电压B、工频过电压C、大气过电压D、谐振过电乐正确答案：B14、极性介质中由于偶极子的定向排列形成的极化属于( )。

串并联电路电压及电压表的使用题5分钟训练1.如图6-2-1所示，电源电压为6V，电压表示数为3.8V，则（）A.L1两端电压为2.2VB.L2两端电压为3.8VC.电源与L1两端电压之和为3.8VD.L2两端电压为2.2V图6-2-12.关于电压，下列说法正确的是（）A.电路两端存在电压，电路中一定存在电流B.只要电路中有电流，在电路两端就一定存在电压C.电压的国际单位有伏特、千伏、毫伏、微伏等D.经验证明高于36V的电压对人体是安全的3.读出图6-2-2中电流表和电压表的示数。

电流表示数为______A，电压表示数为______V。

图6-2-24.如图6-2-3所示，电源电压恒定，当开关S1闭合、S2断开时，电压表的示数为3V；当S1断开、S2闭合时，电压表的示数为4.5V，则灯L1两端的电压为________V，灯L2两端电压为________V。

图6-2-310分钟训练1.如图6-2-4所示，将S闭合后，V1、V2的示数分别为10V和4V，则L1与L2两端的电压分别是（）A.6V4VB.4V6VC.6V10VD.4V10V图6-2-42.在图6-2-5所示的电路中，电压表V1的示数为6V，V2的示数为7V。

若电源电压为10V，则灯L 1两端电压为（）A.1VB.10VC.3VD.6V图6-2-53.如图6-2-6所示的电路中，要使L1和L2串联，甲、乙、丙三只电表应依次是（）A.电流表、电流表、电压表B.电压表、电流表、电压表C.电压表、电流表、电流表D.电流表、电压表、电流表图6-2-64.使用电压表探究串联电路的电压规律时你发现：串联电路两端的总电压_________各部分电路两端的电压_________，公式可写为_________________。

5.按图6-2-7甲的电路图，将图乙的实物用笔画线代替导线连接起来，要求导线不要交叉。

(甲图中电压表V1的示数是1.8V，电压表V2的示数是3V)图6-2-76.如图6-2-8所示，要求用电压表测L1两端的电压。

电压练习题及答案一、选择题1. 电路中两点间的电势差称为（）A. 电流B. 电阻C. 电压D. 功率2. 电压的国际单位是（）A. 牛顿B. 焦耳C. 瓦特D. 伏特3. 一个电路中，如果电压为12V，电流为0.5A，那么电阻为（）A. 24ΩB. 12ΩC. 6ΩD. 0.5Ω4. 电源的正极与负极之间的电势差是（）A. 零B. 无穷大C. 电源电压D. 电阻电压5. 电池的正极和负极之间的电压是（）A. 正电压B. 负电压C. 零D. 电源电压二、填空题1. 电压是形成电流的原因，电路中两点间的电势差越大，流过电路的电流______。

2. 电压表是用来测量电路中两点间的______。

3. 欧姆定律表明电流与电压和电阻的关系，其公式为______。

4. 家庭电路中的电压通常为______V。

5. 电路中，当电压一定时，电阻越大，通过电路的电流______。

三、判断题1. 电压是电路中形成电流的原因。

（对/错）2. 电压的大小与电路中的电流无关。

（对/错）3. 电源的正极与负极之间的电压总是大于零。

（对/错）4. 电路中，电压越大，电流越小。

（对/错）5. 电源的正极与负极之间的电压是电源电压。

（对/错）四、计算题1. 一个电路中，电源电压为9V，电路中的电阻为3Ω，求电路中的电流。

2. 已知电路中的电流为2A，电阻为4Ω，求电路两端的电压。

3. 一个电路中，电源电压为12V，电路中的电流为0.2A，求电路的总电阻。

4. 一个电路中，电源电压为24V，电路中的电流为0.5A，求电路的总电阻。

五、简答题1. 简述电压表的使用方法。

2. 解释为什么电源的正极与负极之间的电压总是大于零。

答案：一、选择题1. C2. D3. C4. C5. A二、填空题1. 越大2. 电压3. I=U/R4. 2205. 越小三、判断题1. 对2. 对3. 对4. 错5. 对四、计算题1. 电流I=U/R=9V/3Ω=3A2. 电压U=IR=2A×4Ω=8V3. 电阻R=U/I=12V/0.2A=60Ω4. 电阻R=U/I=24V/0.5A=48Ω五、简答题1. 电压表的使用方法：首先校零，然后并联在电路中，注意正负极不要接反，量程选择要合适，不能超过电压表的量程。

新人教版九年级物理电流电压练习题1、用丝绸摩擦过的玻璃棒去靠近甲、乙两轻小物体，结果甲被排斥，乙被吸引，则（）A、甲带正电，乙带负电B、甲带负电，乙带正电C、甲带负电，乙不带电或带正电D、甲带正电，乙不带电或带负电2、在下列仪器中，能检验物体是否带电的是（）A.电压表B.电流表C.电能表D.验电器4、金属导体中形成电流是（）A、正电荷的定向移动B、自由电子的定向移动C、正电荷和自由电子向相反方向的移动D、正电荷和自由电子的无规则运动5、在右图中，当开关S闭合时，能看到下列的哪一种现象 ( )A、只有灯L1亮B、只有灯L2亮C、灯L1和L2都亮D、灯L1和L2都不亮6、如图所示的电路中，开关只控制灯L2的电路是（）7、如图所示，用电流表测干路中电流的电路图，正确的是：()8、10 个小灯泡串联在一起，已知某处电路的电流是100 mA，则通过每个小灯泡的电流是（）A、0.1mAB、10mAC、0.1AD、1000mA9、如图所示是小刚同学在探究电流特点的实验中曾经接过的电路，其中正确的电路是（）10、如图是测量通过小灯泡的四个电路图，其中接法正确的是（）11、如图所示，当开关S闭合后，下列说法正确的是（）A．灯L1与灯L2是串联，且灯L1被短路B．电压表可测出灯L1两端的电压C．电流表A1测的是灯L1的电流D．电流表A2测的是灯L2的电流12、在图所示的电路图中，能用电压表正确测出灯L l两端电压的是（）13、如图所示，电路中两只灯泡L1和L2均正常发光，则下面说法中正确的是〔〕A．甲是电流表，乙是电压表B．甲是电压表，乙是电流表C．甲、乙都是电流表D．甲、乙都是电压表二、填空题14、丝绸与玻璃棒相摩擦后，玻璃棒带（选填“正”或“负”）电，将丝绸靠近带负电的轻质小球时会相互〔选填“排斥”或“吸引”）.15、自然界只有两种电荷，同种电荷相互，异种电荷相互。

16、从能的转化角度来看，摩擦起电的过程是把________能转化为______和______的过程。
