一、初三物理欧姆定律易错压轴题（难）1．现有下列器材：学生电源，电流表（0~0.6A 0~3A）、电压表（0~3V 0~15V）、定值电阻8（2.5Ω、5Ω、10Ω、15Ω、20Ω、25Ω各一个）、开关、滑动变阻器（15Ω 1A）和导线若干，利用这些器材探究“电压一定时，电流与电阻的关系”，实验中电阻R两端的电压始终保持3V不变。
(1)请用笔画线代替导线，将图中实物电路连接完整，要求滑动变阻器的滑片P向B端移动时电压表示数变小；______(2)实验中，不能被选用的电阻为___Ω；判断的依据是______；(3)保证所选电阻均能正常进行实验，电源电压应该控制在3V至______V之间；(4)实验中依次接入其中三个定值电阻，调节滑动变阻器的滑片，保持电压表示数不变，测得相应的电流值，如下表所示。
分析表中的数据可以得出结论______；实验次数…234…R/Ω…101520…I/A…0.30.20.15…(5)做完探究“电压一定时，电流与电阻的关系”，把定制电阻换成小灯泡，测定小灯泡电功率的实验中，选用的电源电压为4.5V，小灯泡的额定电压为2.5V、电阻约为10Ω。
①闭合开关、移动滑片P至电压表的示数如图乙所示，如要获得小灯泡额定功率的数据，滑片P应向______（选填“A”或“B”）移动，使电压表的示数为______V。
②改变滑片P的位置，获得多组对应的电压、电流值。
根据记录的数据，绘制得如图丙所示的I﹣U图像。
由图像可知，小灯泡的额定功率是______W；同时发现小灯泡的电流与电压不成正比，原因可能是______。
【答案】 2.5 此时电流超过了电流表的量程 4.8电压一定时，电流与电阻成反比 A 2.5 0.5 小灯泡电阻受到温度的影响【解析】【分析】【详解】(1)[1]由题意可知，当滑动变阻器滑片P 向B 端移动时，接入电路中的电阻变大，故滑片左侧的电阻丝应当连入电路中，电路连接图如图所示。
【物理】九年级物理下册第一次模拟考试精选试卷（培优篇）（Word版含解析）一、初三物理欧姆定律易错压轴题（难）1．小明同学用如图甲所示的电路，探究“电流与电压和电阻的关系”，电源电压15V保持不变，滑动变阻器的规格是“50Ω1A”，满足测量需求的电流表、电压表各一个，阻值为10Ω、20Ω、30Ω、40Ω的定值电阻各1个。
(1)连接电路时开关应处于_____（填“断开”或“闭合”）状态。
(2)根据图甲所示的电路图，将图乙所示的实物图连接完整，要求闭合S后，滑片P向左移动时电流表示数变大。
（________）(3)小明先探究“电阻R一定时，电流与电压的关系”，他将阻值为10Ω的定值电阻作为R接入电路，闭合开关S，调节滑动变阻器滑片P，测出电阻两端电压及对应电流，记录0在下表中。
实验次序1234U 3.0 4.0 5.0 6.0VI0.300.410.59A①第3次实验时，电流表的读数如图丙所示，则此时流经电阻的电流为_____A。
②分析数据，可以得出结论：在电阻一定的情况下，通过导体的电流和导体两端的电压成_____。
(4)小明再探究“电压U0一定，电流与电阻的关系”。
①他将10Ω的电阻接入电路，闭合开关S，调节滑片P到适当位置，读出电流表示数记入下表中。
②断开开关S，小明用20Ω的电阻代替10Ω的电阻，闭合开关S，移动滑片P使滑动变阻器接人电路的阻值_____（填“增大”或“减小”），他这样做的目的是：_____。
实验次序1234R/Ω10203040I/A0.600.300.200.15③老师指出上表的数据中有一组数据不符合实际，你认为这是实验次序_____的数据。
④若不更换实验器材和电路，在实验过程中小明为了能够利用上述4个定值电阻，顺利得到4组I、R数据、完成实验，所保持不变的电压U0的取值范围应满足_____。
【答案】断开；； 0.5；正比；增大；控制定值电阻两端的电压一定； 4； 6.67V~10V；【解析】【详解】(1)[1]连接电路时开关应处于断开状态；(2)[2]滑片P向左移动时电流表示数变大，即电阻变小，故变阻器左下接线柱连入电路中，由表中数据，电压表示数为：=⨯，U IR=0.60A10Ω=6V故电压表选用大量程与电阻并联，连接如图所示：(3)[3]第3次实验时电流表的读数如图丙所示，电流表选用大量程，分度值为0.1A，则此时流经电阻的电流为0.5A；[4]分析数据，考虑到误差因素，电压与电流之比：3.0V==10Ω0.30AU R I =， 故可以得出结论：在电阻一定的情况下，通过导体的电流和导体两端的电压成正比； (4)[5][6]根据串联分压原理可知，将定值电阻由10Ω改接成20Ω的电阻，电阻变大，其分得的电压增大；探究电流与电阻的实验中应控制电阻两端的电压不变，根据串联电路电压的规律，移动滑片使滑动变阻器接入电路阻值变大，所以他这样操作的目的是控制定值电阻两端的电压一定；[7]因电源电压15V 保持不变，滑动变阻器的规格是“50Ω 1A ”，即变阻器的最大电阻为50Ω，在第4次实验中，根据电阻的串联和欧姆定律，电路的最小电流为：15V=0.167A 40Ω+50ΩU I R R =≈+最小滑定大，大于0.15A 故实验次序4的数据不符合实际；[8]滑动变阻器的规格是“50Ω 1A ”，表示变阻器允许的最大电流为1A ，因电流表选用大量程0−3A ，根据串联电路电流的规律，电路中允许通过的最大电流为1A ，由欧姆定律的变形公式UR I=，此时电路中的总电阻最小，所对应的定值电阻为最小电阻：1=10ΩR ，此时变阻器连入电路中电阻最小，分得的电压最小，故电压表的最大示数为：max max 1I =1A 10Ω=10V U R =⨯；当变阻器的最大电阻连入电路中时,变阻器分得的电压最大,根据串联电路电压的规律,电压表示数最小为min U ，根据串联电路电压的规律和分压原理：min min R U U U R -=滑定当变阻器的最大电阻为50Ω接入电路中时，对应的定值电阻最大为40Ω 即min min 15V 50Ω=40ΩU U -解得控制的最小电压min =6.67V U ； 所以U 0的取值范围应满足6.67V ~10V 。

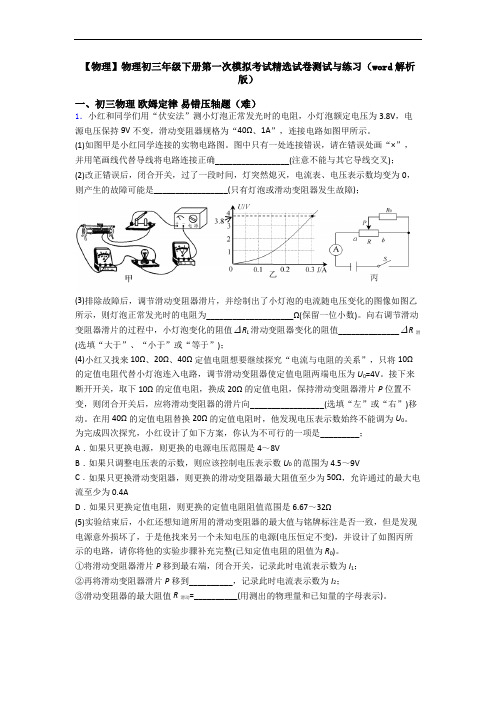

【物理】物理初三年级下册第一次模拟考试精选试卷测试与练习（word解析版）一、初三物理欧姆定律易错压轴题（难）1．小红和同学们用“伏安法”测小灯泡正常发光时的电阻，小灯泡额定电压为3.8V，电源电压保持9V不变，滑动变阻器规格为“40Ω、1A”，连接电路如图甲所示。
(1)如图甲是小红同学连接的实物电路图。
图中只有一处连接错误，请在错误处画“×”，并用笔画线代替导线将电路连接正确_________________(注意不能与其它导线交叉)；(2)改正错误后，闭合开关，过了一段时间，灯突然熄灭，电流表、电压表示数均变为0，则产生的故障可能是_________________(只有灯泡或滑动变阻器发生故障)；(3)排除故障后，调节滑动变阻器滑片，并绘制出了小灯泡的电流随电压变化的图像如图乙所示，则灯泡正常发光时的电阻为____________________Ω(保留一位小数)。
向右调节滑动变阻器滑片的过程中，小灯泡变化的阻值∆R L滑动变阻器变化的阻值______________∆R滑(选填“大于”、“小于”或“等于”)；(4)小红又找来10Ω、20Ω、40Ω定值电阻想要继续探究“电流与电阻的关系”，只将10Ω的定值电阻代替小灯泡连入电路，调节滑动变阻器使定值电阻两端电压为U0=4V。
接下来断开开关，取下10Ω的定值电阻，换成20Ω的定值电阻，保持滑动变阻器滑片P位置不变，则闭合开关后，应将滑动变阻器的滑片向_________________(选填“左”或“右”)移动。
在用40Ω的定值电阻替换20Ω的定值电阻时，他发现电压表示数始终不能调为U0。
为完成四次探究，小红设计了如下方案，你认为不可行的一项是_________；A．如果只更换电源，则更换的电源电压范围是4～8VB．如果只调整电压表的示数，则应该控制电压表示数U0的范围为4.5～9VC．如果只更换滑动变阻器，则更换的滑动变阻器最大阻值至少为50Ω，允许通过的最大电流至少为0.4AD．如果只更换定值电阻，则更换的定值电阻阻值范围是6.67～32Ω(5)实验结束后，小红还想知道所用的滑动变阻器的最大值与铭牌标注是否一致，但是发现电源意外损坏了，于是他找来另一个未知电压的电源(电压恒定不变)，并设计了如图丙所示的电路，请你将他的实验步骤补充完整(已知定值电阻的阻值为R0)。
一、初三物理欧姆定律易错压轴题（难）1．如图所示是“用铅笔芯探究导体的电阻与长度的关系”的电路图．（1）闭合开关，保持滑片P2位置不变，向右移动铅笔芯上的滑片P1，电路中的电流________（选填：“变大”“变小"或“不变”）．（2）如果滑片P1滑动到铅笔芯最右端时，电压表示数很小，应该将滑动变阻器的滑片P2向________移动．（3）移动铅笔芯上面的滑片P1，记录铅笔芯A P之间的距离和电压表的示数，数据如表所示：A P1/mm030.060.090.0120.0150.0180.0U/V00.40.8 1.2 1.6 2.0 2.4通过表中数据反映的规律和___________可以推出导体的电阻与导体的长度成________比的结论．（4）保持滑片P1的位置不变，滑片P2在如图所示的位置时电压表示数为0.9V，滑片P2向右移动一段距离，电压表示数变为1.2V，滑片P2再向右移动相同的距离，电压表示数为________V．【答案】不变右欧姆定律正 1.8【解析】【分析】本题考查影响导体电阻的因素，主要是长度因素。
【详解】(1)[1]由电路图可知，当滑片P2不动时，不管P1怎么滑动滑动，铅笔芯的电阻都不变，那么电路的总电阻不变，唯有改变了电压表的示数，所以电路中的电流不变(2)[2]电压表的示数变得很小，是滑动变阻器分去了太多电压，故要向右滑动滑片P2，让变阻器的电阻变小，分去的电压变小，那么电压表的示数就会变大(3)[3][4]当A P之间的距离变大时，电压表所测的导体长变长，其示数随之变大。
而在这个过程中，电路中电流不变，根据欧姆定律UIR得，当电流不变时，导体两端的电压与电阻成正比。
处理表中的数据有：电压与A P1的距离的比值是定值，即是两者也成正比，所以可知导体的电阻与导体的长度成正比。
(4)[5]当电压表的示数为U AP=0.9V时，设铅笔芯和滑动变阻器此时接入电路的总电阻为R，A P段的电阻为R AP，电源电压为U，根据欧姆定律有APAPU UIR R==即是AP0.9V UR R=此为①式当电压表示数为U´AP=1.2V时，设变阻器减小的电阻为△R，同理有´´APAPU UIR R R==-∆即是1.2VAPUR R R=-∆此为②式解①②两式得，R=4△R此为③式将③式代入①式得，3.6VAPURR=∆当滑片P2再向右移动相同的距离，电压表的示数设为U´´AP，同理有´´´2APAPU UIR R R==-∆而将③式入上式，得´´113.6V 1.8V22APAPURUR==⨯=∆2．在“用伏安法测电阻”的实验中：（1）实验原理是________________________．（2）用电压表、电流表测量电阻有如图所示的两种接法，在高中教材中叫做电流表外接法和电流表内接法；若电压表的电阻不是非常大，电流表电阻也不是非常小，你认为图_____ _中电阻的测量比真实值偏大，图____中电阻的测量比真实值偏小．（3）如某次测量中，老师只提供了下列器材：电压恒定的电源一个（电压未知）、电流表一只、定值电阻R0一个（电阻已知）、单刀开关两只、导线若干．测待测电阻R x的值，请用给定的器材（可不用完）按下列要求完成实验：①在下图的虚线框内画出你设计的电路图；②扼要写出实验的主要步骤（指出物理量的名称并用相应的符号表示）a．_________________________________．b．_________________________________．③R x的数学表达式为：R x=_______________（用所测量的物理量及相应的符号表示）．【答案】欧姆定律（或URI=） b a a、先用电流表A测出R0的电流I0；b、再用电流表A测出R x的电流I x）③I0R0/I x【解析】（1）在“用伏安法测电阻”的实验中实验原理是欧姆定律．（2）甲图用外接法，R真实值为，用总电压去除总电流减电压表的电流，比测量值偏大．乙图用内接法，R真实值为，用R的电压减去电流表的电压再除以电流，比测量值偏小．（3）R0与R x并联，电流表在干路上，各支路上各有一个开关控制，首先闭合R x支路开关，测电流I x，断开R x支路开关，再闭合R0支路开关，测电流I0．如图：实验步骤：a、闭合S1断开S2，读出电流表A的示数I0；b、闭合S2断开S1，读出电流表A 的示数I x．③000xxx x xU U I RRI I I===．故答案为（1）URI=；（2）甲乙；（3）①如电路图；②a、闭合S1断开S2，读出电流表A的示数I0；b、闭合S2断开S1，读出电流表A的示数I x．③00xI RI．3．压力传感器是电子秤中的测力装置,可视为阻值随压力而变化的压敏电阻。
一、初三物理欧姆定律易错压轴题（难）1．要测量一个阻值约为几百欧的电阻R x。
实验室提供的器材有：电源（电压为3V）、学生用电流表（量程为0~0.6A、0~3A）、学生用电压表（量程为0~3V、0~15V）、滑动变阻器R1和电阻箱R2（0~9999Ω5A）各一个，开关、导线若干。
(1)小明用伏安法测量该电阻，如图是小明连接的电路。
接通电路后，观察到电流表指针不偏转，示数为零，电压表示数为2V。
请你判断：电路中哪一个元件发生了什么故障？答：______；(2)在排除故障换用新元件后，经检查电路完好。
闭合开关，逐渐减小滑动变阻器的接入电阻至最小，电压表有示数，但电流表的指针几乎不偏转，电流太小的原因是______。
所以按小明所选的器材不能用伏安法测出该电阻的值；(3)请你帮助小明在实验室所提供的器材中选择合适的器材，设计实验方案测出该电阻的值；(a)画出实验电路图______；(b)实验步骤：按图连接好电路；闭合S1调节滑动变阻器，使电压表显示合适的值；断开S1闭合S2，______；读出电阻箱的阻值R；(c)写出待测电阻R x的表达式：______。
【答案】电流表短路待测电阻阻值太大保持滑片位置不变，调节电阻箱阻值，使电压表示数与闭合S1时相同R x=R【解析】【分析】(1)常见电路故障有断路与短路，根据电路故障现象分析电路故障原因。
(2)根据欧姆定律，在电压不变的情况下，若电路的电阻增大，则电路中的电流减小，若电阻值很大，则电路中的电流会很小。
若电流值小于电流表的分度值时，将无法准确地测出电流值。
(3)根据实验电路图可知，实验时有电压表，没有电流表，可根据并联电路各支路两端的电压特点进行实验，即：连接好电路图后，用电压表测出待测电阻两端电压，再将开关与电阻箱连接并调节电阻箱的阻值使电压表的示数不变，根据并联电路的电压相等和欧姆定律可知待测电阻的阻值与电阻箱的阻值相等；据此设计实验步骤。
【详解】(1)[1]接通电路，电流表指针不偏转，示数为零，而电压表示数为2V，说明电流表被短路。
一、初三物理 欧姆定律 易错压轴题（难）1．用“伏安法”测量一只小灯泡的电阻实验中，电源电压恒为3V ，小灯泡L 标有“2.5V”字样，滑动变阻器标有“100.5A Ω”字样。
（1）请用笔面线代替导线，将图甲中实物电路正确连接完整。
要求：滑动变阻器的滑片P 向左移。
小灯泡的亮度变亮。
（___________）（2）连接好电路，闭合开关，观察到小灯泡L 不发光，电压表示数为零，移动滑片仍如此。
将电压表分别正确并联在AB 、BC 、CD 两端，发现AB CD BC 0,0U U U ==>.由此可知，发生故障的是_________断路（选填：“AB ”、“BC ”或“CD ”）。
（3）排除故障后，闭合开关，移动滑片P ，当电压表的示数为2.4V 时，应该向______（选填“左”或“右”）移动滑片P 。
才能测得小灯泡正常工作时的电阻，小灯泡正常工作时电流表示数如图所示。
为______A,则灯泡正常工作时的电阻为__________Ω，（除不尽则保留一位小数）。
实验次数 电压表示数U /A 电流表示数I /A 电阻R /Ω1 1.00 0.142 1.70 0.2232.50（4）分析表格中的实验故据发现灯泡的电阻在变化，这是因为________在影响灯丝电阻。
细心的小君发现灯泡内壁变黑，是因为高温的钨蒸气遇冷_______（填物态变化）形成的。
（5）小君同学只用电阻箱替换灯泡，其它不变，继续探究“电流与电阻的关系”，每次调节滑片P 使电压表示数均为2.5V.在保证电路安全的前提下，为了能完成实验，电阻箱接入电路的阻值范围为________Ω。
【答案】BC 左 0.28 10.7 温度 凝华 5~50【解析】 【详解】（1）滑动变阻器的滑片P 向左移，小灯泡的亮度变亮，即滑动变阻器阻值要减小，同时小灯泡的额定电压为3V ，所以接入电压表量程为0~3V ，连接如下：（2）连接好电路，闭合开关，观察到小灯泡L 不发光，电压表示数为零，说明电路中存在断路现象或滑动变阻器接入阻值过大，移动滑片将电压表分别正确并联在AB 、BC 、CD 两端，发现AB CD BC 0,0U U U ==>，由此可知电路中BC 间断路（3）排除故障后，闭合开关，移动滑片P ，当电压表的示数为2.4V 时，为了继续增加其两端电压，应减小滑动变阻器两端电压，所以应该向左移动滑片P ，才能测得小灯泡正常工作时的电阻，小灯泡正常工作时电流表示数如图所示，其量程为0~0.6A ，最小分度值为0.02A,所以电流表读数为0.28A ，灯泡正常工作时的电阻为3V =10.70.28AU R I =≈Ω. （4）分析表格中的实验故据发现灯泡的电阻在变化，这是因为灯泡工作时散发热量，使其灯丝温度升高，所以是温度在影响灯丝电阻。
一、初三物理欧姆定律易错压轴题（难）1．现有下列器材：学生电源，电流表（0~0.6A 0~3A）、电压表（0~3V 0~15V）、定值电阻8（2.5Ω、5Ω、10Ω、15Ω、20Ω、25Ω各一个）、开关、滑动变阻器（15Ω 1A）和导线若干，利用这些器材探究“电压一定时，电流与电阻的关系”，实验中电阻R两端的电压始终保持3V不变。
(1)请用笔画线代替导线，将图中实物电路连接完整，要求滑动变阻器的滑片P向B端移动时电压表示数变小；______(2)实验中，不能被选用的电阻为___Ω；判断的依据是______；(3)保证所选电阻均能正常进行实验，电源电压应该控制在3V至______V之间；(4)实验中依次接入其中三个定值电阻，调节滑动变阻器的滑片，保持电压表示数不变，测得相应的电流值，如下表所示。
分析表中的数据可以得出结论______；实验次数…234…R/Ω…101520…I/A…0.30.20.15…(5)做完探究“电压一定时，电流与电阻的关系”，把定制电阻换成小灯泡，测定小灯泡电功率的实验中，选用的电源电压为4.5V，小灯泡的额定电压为2.5V、电阻约为10Ω。
①闭合开关、移动滑片P至电压表的示数如图乙所示，如要获得小灯泡额定功率的数据，滑片P应向______（选填“A”或“B”）移动，使电压表的示数为______V。
②改变滑片P的位置，获得多组对应的电压、电流值。
根据记录的数据，绘制得如图丙所示的I﹣U图像。
由图像可知，小灯泡的额定功率是______W；同时发现小灯泡的电流与电压不成正比，原因可能是______。
【答案】 2.5 此时电流超过了电流表的量程 4.8电压一定时，电流与电阻成反比 A 2.5 0.5 小灯泡电阻受到温度的影响【解析】【分析】【详解】(1)[1]由题意可知，当滑动变阻器滑片P 向B 端移动时，接入电路中的电阻变大，故滑片左侧的电阻丝应当连入电路中，电路连接图如图所示。
【物理】九年级物理下册第一次模拟考试精选试卷检测（提高，Word版含解析）一、初三物理欧姆定律易错压轴题（难）1．欣欣利用如图甲所示的电路，探究通过“导体的电流跟电阻的关系”。
实验器材：电源（电压恒为 4.5V），电流表、电压表各一只，开关，三个定值电阻（5Ω、10Ω、15Ω），两只滑动变阻器（甲“10Ω 2A”、乙“20Ω 1A”），导线若干。
(1)用笔画线代替导线完成图甲电路的连接；（_____________）(2)实验中欣欣发现，无论怎样移动滑动变阻器的滑片，两电表的指针始终处于图乙所示的状态，则电路故障可能是_______；(3)排除故障后，多次改变 R的阻值，根据实验数据画出如图丙所示的I-R图像，得到的结论是_______ ；(4)在上述实验中，欣欣用10Ω的电阻替换5Ω的电阻，为了完成实验，他应该将滑动变阻器的滑片向 ______ 端移动（选填“A”或“B”），使电压表示数为______________V；(5)当欣欣改用15Ω的电阻继续实验时，发现无论怎样移动滑动变阻器的滑片，都无法使电压表的示数达到实验要求的值，则欣欣选用的滑动变阻器的规格是______（选填“甲”或“乙”），如果串一个定值电阻就能完成实验，那么这个定值电阻的范围是________；(6)除了更换滑动变阻器的方案以外，欣欣想到原有器材不变，调整定值电阻两端的电压也可以完成实验，他应控制定值电阻两端的电压范围是________。
【答案】定值电阻断路在电压不变时，通过导体的电流与电阻成反比A 2.5 甲2~12Ω 2.7V∼3V【解析】【分析】【详解】(1)[1]将电压表并联在定值电阻的两端，如图所示；(2)[2]乙图中，左表为电压表，示数满偏，说明电压表与电源连通；右边为电流表示为0，说明电路断路或总电阻很大，由此可知，与电压表并联的定值电阻断路了。
(3)[3]由图丙所示图象可知：通过电阻的电流与电阻值的乘积为2.5保持不变，是一个定值，这说明：在电压不变时，电流与电阻成反比。
一、初三物理欧姆定律易错压轴题（难）1．现有下列器材：学生电源，电流表（0~0.6A 0~3A）、电压表（0~3V 0~15V）、定值电阻8（2.5Ω、5Ω、10Ω、15Ω、20Ω、25Ω各一个）、开关、滑动变阻器（15Ω 1A）和导线若干，利用这些器材探究“电压一定时，电流与电阻的关系”，实验中电阻R两端的电压始终保持3V不变。
(1)请用笔画线代替导线，将图中实物电路连接完整，要求滑动变阻器的滑片P向B端移动时电压表示数变小；______(2)实验中，不能被选用的电阻为___Ω；判断的依据是______；(3)保证所选电阻均能正常进行实验，电源电压应该控制在3V至______V之间；(4)实验中依次接入其中三个定值电阻，调节滑动变阻器的滑片，保持电压表示数不变，测得相应的电流值，如下表所示。
分析表中的数据可以得出结论______；实验次数…234…R/Ω…101520…I/A…0.30.20.15…(5)做完探究“电压一定时，电流与电阻的关系”，把定制电阻换成小灯泡，测定小灯泡电功率的实验中，选用的电源电压为4.5V，小灯泡的额定电压为2.5V、电阻约为10Ω。
①闭合开关、移动滑片P至电压表的示数如图乙所示，如要获得小灯泡额定功率的数据，滑片P应向______（选填“A”或“B”）移动，使电压表的示数为______V。
②改变滑片P的位置，获得多组对应的电压、电流值。
根据记录的数据，绘制得如图丙所示的I﹣U图像。
由图像可知，小灯泡的额定功率是______W；同时发现小灯泡的电流与电压不成正比，原因可能是______。
【答案】 2.5 此时电流超过了电流表的量程 4.8电压一定时，电流与电阻成反比 A 2.5 0.5 小灯泡电阻受到温度的影响【解析】【分析】【详解】(1)[1]由题意可知，当滑动变阻器滑片P 向B 端移动时，接入电路中的电阻变大，故滑片左侧的电阻丝应当连入电路中，电路连接图如图所示。
一、初三物理欧姆定律易错压轴题（难）1．欣欣利用如图甲所示的电路，探究通过“导体的电流跟电阻的关系”。
实验器材：电源（电压恒为 4.5V），电流表、电压表各一只，开关，三个定值电阻（5Ω、10Ω、15Ω），两只滑动变阻器（甲“10Ω 2A”、乙“20Ω 1A”），导线若干。
(1)用笔画线代替导线完成图甲电路的连接；（_____________）(2)实验中欣欣发现，无论怎样移动滑动变阻器的滑片，两电表的指针始终处于图乙所示的状态，则电路故障可能是_______；(3)排除故障后，多次改变 R的阻值，根据实验数据画出如图丙所示的I-R图像，得到的结论是_______ ；(4)在上述实验中，欣欣用10Ω的电阻替换5Ω的电阻，为了完成实验，他应该将滑动变阻器的滑片向 ______ 端移动（选填“A”或“B”），使电压表示数为______________V；(5)当欣欣改用15Ω的电阻继续实验时，发现无论怎样移动滑动变阻器的滑片，都无法使电压表的示数达到实验要求的值，则欣欣选用的滑动变阻器的规格是______（选填“甲”或“乙”），如果串一个定值电阻就能完成实验，那么这个定值电阻的范围是________；(6)除了更换滑动变阻器的方案以外，欣欣想到原有器材不变，调整定值电阻两端的电压也可以完成实验，他应控制定值电阻两端的电压范围是________。
【答案】定值电阻断路在电压不变时，通过导体的电流与电阻成反比A 2.5 甲2~12Ω 2.7V∼3V【解析】【分析】【详解】(1)[1]将电压表并联在定值电阻的两端，如图所示；(2)[2]乙图中，左表为电压表，示数满偏，说明电压表与电源连通；右边为电流表示为0，说明电路断路或总电阻很大，由此可知，与电压表并联的定值电阻断路了。
(3)[3]由图丙所示图象可知：通过电阻的电流与电阻值的乘积为2.5保持不变，是一个定值，这说明：在电压不变时，电流与电阻成反比。
(4)[4][5]根据图丙所示的I−R 图象知，电阻两端的电压U =IR=5V ×0.5A=2.5V闭合开关发现电压表的示数变大，为保持电阻的电压不变，应增加变阻器分得的电压，根据分压原理可知，应增大变阻器连入电路中的电阻，他应该将滑动变阻器的滑片向A 端移动，使电压表示数为2.5V 。
一、初三物理欧姆定律易错压轴题（难）1．如图（a）是学校实验室型号相同的电子温度计，有几个已经损坏．小明想探究是否是“测温头”（“测温头”就是一个热敏电阻）损坏．（一）他将损坏电子温度计的“测温头”拆下，用如图（b）所示的电路进行测量．（1）请根据图（b）的电路图，将图（c）的实物电路连接完整．（______）（2）小明将一个“测温头”接入电路，闭合开关，发现电流表和电压表的示数如图（d）所示，此测温头内部可能___________（断路/短路）．（3）将其余“测温头”接入电路时，电流表、电压表的示数均如图（e）所示．小明猜想：①这些“测温头”内部__________（断路/短路）；②这些“测温头”的阻值都很__________（大/小）．小明将一个好的电子温度的“测温头”拆下，接入图（b）的电路中进行测量．结果电流表、电压表的示数仍如图（e）所示．由此验证了猜想②也是正确的．（二）小明调整了实验方案，利用微安表重新实验．（1）如图（f）所示是小明重新设计的实验装置，他记录了各“测温头”的多组“温度—电流”数据．在加热过程中，电压表的示数始终为1.5V不变，某温度时微安表的示数如图（g）所示，此时电流大小为__________μA，热敏电阻的阻值为__________Ω．（2）图（h）是小明根据实验数据绘制的三个“测温头”的“温度—电流”图像．由图像可知，灵敏度最高“测温头”是__________，其阻值随温度的升高而__________（增大减小）．【答案】 短路 断路 大 150 10000 A 减小【解析】【详解】（一）（1）根据电路图连接实物图，电流从电源正极出发，依次流经开关、滑动变阻器、电流表、测温头回到电源负极，同时注意滑动变阻器应接在B 处以满足滑片P 向右滑时接入电路阻值变小，同时电流表选择0~0.6A 、电压表选择0~3V 的量程（并联在测温头两端），注意正极流入负极流出，具体连接情况如下：（2）从图（d ）中可以看出，电流表有示数，即代表电路中有电流经过，电路是通路，并且电压表示数为0，说明测温头没有断路而是处于短路状态；（3）将其余“测温头”接入电路时，电流表、电压表的示数均如图（e ）所示，电流表示数为0，说明电路中无电流通过，且电压表示数为3V ，有两种可能：①可能这些“测温头”内部处于断路，所以电路中无电流通过，且此时电压表测量电源电压；②可能这些“测温头”的阻值很大，电路中电流非常微弱，所以电流表示数几乎为0，“测温头”由于阻值过大，分压增多，其两端几乎等于电源电压3V 。
（二）（1）观察微安表（g ）可知，其量程为400uA ，分度值为10uA ，表中示数为150uA ，根据欧姆定律可知热敏电阻的阻值为：-41.5V 1.5V ===10000150uA 1.510AU R I =Ω⨯热热热； （2）观察图像（h ）可知，A 、B 、C 三个“测温头”，大的趋势均是随温度升高电流增大，且A“测温头”随温度升高电流增大最为明显（C 次之，B 几乎无变化），所以灵敏度最高的“测温头”是A 。
2．小军用如图所示的电路探究“通过导体的电流与导体两端电压的关系”。
（1）小军连接的电路有一处错误，请只改动一根导线，使电路连接正确（在应改动的导线上打“×”，用笔画线代替导线画出正确的接法）_______。
（2）图乙时他改正错误后某次实验的电流表和电压表示数，则小军选择的定值电阻是____Ω（保留一位小数）。
（3）小军进行了多次实验后，绘制了定值电阻的电流随电压变化的图象（如图丙所示）。
正确的图象是__（选填“A”或“B”）。
（4）小军看到实验桌上有一个额定电压为U的小灯泡，他想挑战只用一只电表测量该小灯泡的额定功率．小军又找来一个已知阻值的定值电阻R0和两个开关S1，S2，设计了如图丁所示的电路图，请补全小军的实验步骤。
①只闭合开关S和________（选填“S1”或“S2”），调节滑动变阻器的滑片，使电流表的示数为_________；②只闭合开关S和__________（选填“S1”或“S2”），保持滑动变阻器的滑片位置不变，读出此时电流表的示数为I；③则小灯泡的额定功率的表达式为：P额=_________（用字母U, I, R0,表示）。
【答案】 9.2 A S2 S1 UI﹣【解析】1)电压表应与电阻并联，如图所示：(2)由图乙知，电流表的量程为0∼0.6A，分度值为0.02A，示数为0.26A；电压表的量程为0∼3V，分度值为0.1V，示数为2.4V；所以定值电阻的阻值为R=9.2Ω； (3)由于是定值电阻，所以电流与电压成正比例，A正确，B错误；(4)首先只闭合S和S2，此时定值电阻与灯泡并联，灯泡正常发光时，定值电阻两端电压为U，所以此时电流表测量通过定值电阻的电流表示数应为I0，所以当电流表的示数为时灯泡正常发光；只闭合S和S1，此时电流表测量干路电流，则可知灯泡的额定电流I额I−I0I−；灯泡的额定功率P额U额I额U×(I−)UI−.3．小明同学用如图器材探究探究通过导体的电流与电阻的关系。
电源电压恒为6V，实验用到的定值电阻分别为10Ω、15Ω、20Ω、30Ω各一个。
(1)请根据图甲将图乙所示的实物电路连接完整（导线不允许交叉）；（______）(2)取10Ω的定值电阻接入电路，实验中正确连接电路，刚闭合开关时，电压表、电流表的示数分别为2V、0.2A，则实验选用的滑动变阻器的最大阻值为_____Ω；(3)按选定规格的滑动变阻器依次实验记录数据如表：实验次数1234电阻R/Ω10152030电流I/A0.30.20.150.1分析可知表中4次实验，有一组数据是人为编造的，这次实验是第_____次（填序号），就现有器材，要完成全部4次实验，可将定值电阻两端控制不变的电压调至不少于_____V，在此电压下，完成全部4次实验定值电阻消耗功率最大为_____W，并调整部分电表量程即可。
【答案】204 3.60.9【解析】【分析】【详解】(1)[1]根据电路图，将变阻器左下接线柱连入电路中，电阻与变阻器串联，电压表与电阻并联，如下所示：(2)[2]取其中一个电阻接入电路，实验中正确连接电路，即变阻器的最大电阻连入电路中，刚闭合开关时，电压表、电流表的示数分别为2V 、0.2A ，由串联电路电压的规律，则实验选用的滑动变阻器的最大阻值为6V-2V 200.2AV U U R I -===Ω滑大 (3)[3]当定值电阻为30Ω时，由电阻的串联规律，电路的最大电阻为30Ω+20Ω＝50Ω 由欧姆定律，电路的最小电流为6V =0.12A 50Ω0.10A U I R '==＞ 故第4次实验数据是人为编造的；[4]根据串联电路电压的规律及分压原理有V V R U U U R -=滑定方程左边为一定值，故右边也为一定值，当变阻器最大电阻连入电路中时，对应的定值电阻最大，电压表示数最小，即V V 6V 2030U U -Ω=Ω解得U V ＝3.6 V ，故要完成全部4次实验，可将定值电阻两端控制不变的电压调至不少于3.6 V ，并调整部分电表量程即可。
[5]定值电阻消耗功率最大功率 ()222max 24U U R P I R R R R R R R R ⎛⎫⨯= ⎪+-+⎝⎭滑滑滑＝＝ 当滑动变阻器的阻值等于定值电阻时，定值电阻电功率最大，由并调整部分电表量程可知，R 滑＝10Ω，故完成全部4次实验定值电阻消耗最大功率()22max 6V ==0.9W 4410U P R =⨯Ω滑4．如图甲所示是一种常见的发光二极管，其电路符号如图乙所示.二极管的导电能性很特殊，它只允许电流从它的正极流向负极，不允许从负极流向正极，这很像自行车气流从打气筒流向车胎.小丽和小明认真查阅资料后，决定一起验证二极管的这一特殊导电性.（1）闭合开关前，滑片应位于________（选填“a ” 或“b ”）端。
①当电源反接时（如图丙），无论怎么移动滑片，电流表都________（选填有或无）示数 ②当电源正接时（如图丁），闭合开关，观察发现电流表无示数，二极管也不发光，于是他们找来一电压表，接在c 、d 两端，发现电压表有示数，为1.4 V ，电路无断路情况，移动滑片，发现电压表示数变大，电流表也有示数，对此，他们猜想当电源正接时二极管导电性能与它两端的电压大小有关．他们认真完成实验，并将记录的部分数据填入下表中。
电压/V1.4 1.5 1.7 1.92.0 2.1 2.2 2.3 2.4 2.5 电流/mA 0 0 2.0 4.0 12.0 22.0 32.0 42.0 52.0 60.0 （2）分析以上实验可知发光二极管具有________（选填“单”或“双”）向导电的特性。
（3）根据表中实验数据用描点法在所给的坐标纸上作出这个二极管的U －I 图像________。
（4）当二极管两端的正向电压达到1.9 V 后，二极管正常工作，从表格中收集到的数据以及U －I 图像可以看出该二极管正常工作前后的导电情况的区别是_____________。
（5）若电源电压为5 V ，当电流表示数为12.0 mA 时，滑动变阻器接入电路的阻值为________Ω。
（6）使用发出两种色光的二极管，分别指示电动机正反两个转动方向，可以帮助操作人员及时发现电动机转动方向是否符合需要．为此小丽和小明设计了符合需要的模拟电路。
实验步骤：①接通开关，二极管a 导通，发红光，电动机正转。
②调换电池组正、负极，接通开关，二极管b 导通，发绿光，电动机反转。
请你根据小丽和小明的设计思路，在图己虚线框内画出二极管a 的连接方式________。
【答案】b 无 单 正常工作前电阻大，正常工作后电阻小 250【解析】【分析】【详解】(1)[1]滑动变阻器在电路中起保护电路的作用，所以在实验开始之前滑片要处于阻值最大处，故实验开始前，滑片要位于b 端。
[2]电源反接时，电流从正极出发，经过滑动变阻器，再经过二极管负极，因为二极管不允许从负极流向正极，故此时电路处于短路状态，故无论怎么移动滑片，电流表都无示数。
(2)[3]二极管接正向电流时，电路通路，而接反向电流时，电路短路，故二极管具有单向导电的特性。
(3)[4]将表格中数据所对应的坐标描在坐标系中，再用线将点连起来如图所示：(4)[5]由图可知，正常工作后，二极管的电阻减小，即正常工作后导电性良好，正常工作前导电性能差，故正常工作前电阻大，正常工作后电阻小。
(5)[6]当电流表的示数为12.0mA 时，由表格可知：发光二极管两端电压为2V故滑动变阻器两端电压=5V 2V 3V U -=滑故滑动变阻器接入电路的阻值3V =2500.012AU R I ==Ω滑滑(6)[7]当a二极管导通时，b二极管应该是断开的连接电路如图所示：5．在“测定小灯泡的电阻”实验中，（1）甲组同学连接好最后一根导线，灯泡立即发出明亮耀眼的光并很快熄灭．检查后，发现连线正确，请你找出实验中两个操作不当之处：①________________________________；②_________________________________．（2）乙组同学闭合开关后，发现小灯泡不亮，但电流表有示数．接下来应进行的操作是（）A．更换小灯泡B．检查电路是否断路C．移动滑动变阻器滑片，观察小灯泡是否发光（3）右表中是按正确的操作测得的数据，某同学通过计算发现三次小灯泡的阻值不相等，其原因是____________________________．【答案】（1）连接电路时没断开开关；滑动变阻器没调到最大阻值（或灯泡规格太小、或滑动变阻器最大值太小、或电源电压过高等）；（2）C（3）小灯泡的电阻受温度的影响．【解析】试题分析：（1）为保护电路，连接实物图时应：①断开开关，②滑动变阻器的滑片要调到使连入电路的电阻为最大的位置；该组同学连接好最后一根导线后，灯泡立即发出明亮耀眼的光并很快熄灭，说明连完最后一根线，电路立即接通且电路电流较大，电路阻值太小，因此原因是：①连接电路时没断开开关；②滑动变阻器没调到最大阻值；（2）乙组同学闭合开关后，电流表有示数，说明电路是通路，灯泡没坏，也不是断路，可能是连入电阻太大，电路中电流太小所致，下一步操作：移动滑动变阻器滑片，观察小灯泡是否发光，即应进行C项操作．（3）灯泡在不同电压下，灯泡的明暗程度不同，灯丝的温度也就不同，说明灯丝的电阻与温度有关，即灯丝的电阻随温度升高而增大．考点：伏安法测电阻的探究实验6．方方做了“研究通过定值电阻的电流与它两端电压的关系”的实验后，欲探究通过小灯泡的电流与小灯泡两端电压的关系。
