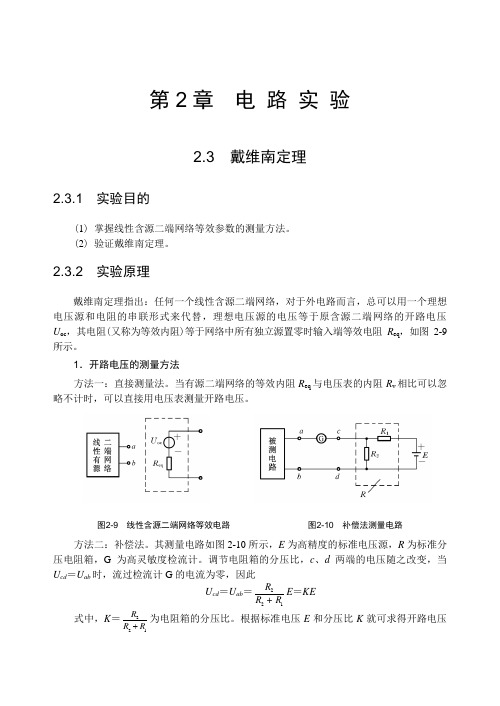

第2章 电 路 实 验2.3 戴维南定理2.3.1 实验目的(1) 掌握线性含源二端网络等效参数的测量方法。

(2) 验证戴维南定理。

2.3.2 实验原理戴维南定理指出：任何一个线性含源二端网络，对于外电路而言，总可以用一个理想电压源和电阻的串联形式来代替，理想电压源的电压等于原含源二端网络的开路电压U oc ，其电阻(又称为等效内阻)等于网络中所有独立源置零时输入端等效电阻R eq ，如图2-9所示。

1．开路电压的测量方法方法一：直接测量法。

当有源二端网络的等效内阻R eq 与电压表的内阻R v 相比可以忽略不计时，可以直接用电压表测量开路电压。

图2-9 线性含源二端网络等效电路 图2-10 补偿法测量电路方法二：补偿法。

其测量电路如图2-10所示，E 为高精度的标准电压源，R 为标准分压电阻箱，G 为高灵敏度检流计。

调节电阻箱的分压比，c 、d 两端的电压随之改变，当U cd ＝U ab 时，流过检流计G 的电流为零，因此U cd ＝U ab ＝221R R R +E ＝KE式中，K ＝221R R R 为电阻箱的分压比。

根据标准电压E 和分压比K 就可求得开路电压第2章 电路实验 ·37·U ab ，因为电路平衡时I G =0，不消耗电能，所以此法测量精度较高。

2．等效电阻R eq 的测量方法对于已知的线性有源一端口网络，其输入端等效电阻R eq 可以从原网络计算得出，也可以通过实验测出，下面介绍几种测量方法。

方法一：将有源二端口网络中的独立源都去掉，在ab 端外加一已知电压U ，测量一端口的总电流I 总，则等效电阻R eq ＝UI 总实际的电压源和电流源都具有一定的内阻，它并不能与电源本身分开，因此在去掉电源的同时，也把电源的内阻去掉了，无法将电源内阻保留下来，这将影响测量精度，因而这种方法只适用于电压源内阻较小和电流源内阻较大的情况。

方法二：测量ab 端的开路电压U OC 及短路电流I SC ，则等效电阻为R eq ＝OCSCU I 这种方法适用于ab 端等效电阻R eq 较大，而短路电流不超过额定值的情况，否则有损坏电源的危险。

实验2-戴维南定理和诺顿定理的验证——有源二端网络等效参数的测定实验报告专业班级：计算机1601/1602 实验日期：2016.11.21学生姓名：李雨珈 学 号：16131030760 班级:计算1601 成绩： 实验名称：戴维南定理和诺顿定理验证 1、实验目的（1）验证戴维南定理和诺顿定理的正确性，加深对该定理的理解。

（2）掌握测量有源二端网络等效参数的一般方法。

2、实验原理1）任何一个线性含源网络，如果仅研究其中一条支路的电压和电流,则可将电路的其余部分看作是一个有源二端网络(或称为含源一端口网络)。

戴维南定理指出：任何一个线性有源网络，总可以用一个电压源与一个电阻的串联来等效代替，此电压源的电动势S U 等于这个有源二端网络的开路电压OC U ，其等效内阻0R 等于该网络中所有独立源均置零（理想电压源视为短路，理想电流源视为开路）时的等效电阻。

诺顿定理指出：任何一个线性有源网络，总可以用一个电流源与一个电阻的并联组合来等效代替，此电流源的电流S I 等于这个有源二端网络的短路电流SC I ，其等效内阻0R 定义同戴维南定理。

OC U （S U ）和0R 或者SC I （S I ）和0R 称为有源二端网络的等效参数。

2）有源二端网络等效参数的测量方法 （1）开路电压、短路电流法测0R在有源二端网络输出端开路时，用电压表直接测其输出端的开路电压OC U ，然后再将其输出端短等效内阻为0R SCOCI U =路，用电流表测其短路电流SC I ，则如果二端网络的内阻很小，若将其输出端口短路则易损坏其内部元件，因此不宜用此法。

(2)伏安法测0R2OC图-2用电压表、电流表测出有源二端网络的外特性曲线，如图-1所示。

根据外特性曲线求出斜率Φtg ，则内阻0R =Φtg =SC OCI U I U =∆∆，也可以先测量开路电压OC U ，再测量电流为额定值N I 时的输出端电压值N U ，则内阻为0R =NNOC I U U -。

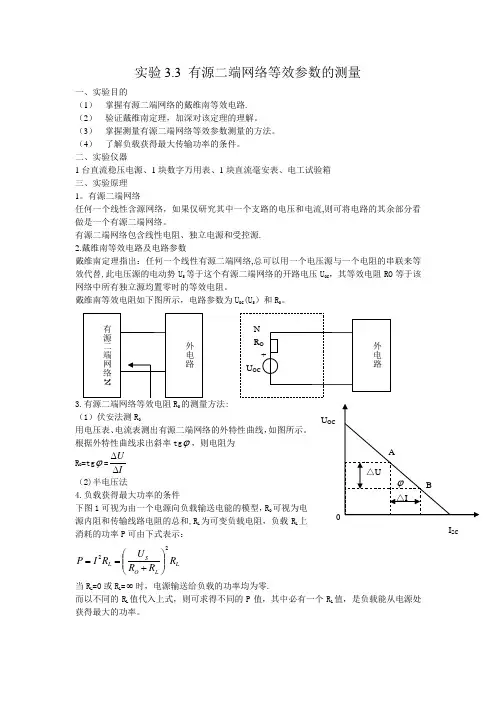

U OCI SC实验3.3 有源二端网络等效参数的测量一、实验目的（1） 掌握有源二端网络的戴维南等效电路. （2） 验证戴维南定理，加深对该定理的理解。

（3） 掌握测量有源二端网络等效参数测量的方法。

（4） 了解负载获得最大传输功率的条件。

二、实验仪器1台直流稳压电源、1块数字万用表、1块直流毫安表、电工试验箱 三、实验原理 1。

有源二端网络任何一个线性含源网络，如果仅研究其中一个支路的电压和电流,则可将电路的其余部分看做是一个有源二端网络。

有源二端网络包含线性电阻、独立电源和受控源. 2.戴维南等效电路及电路参数戴维南定理指出：任何一个线性有源二端网络,总可以用一个电压源与一个电阻的串联来等效代替,此电压源的电动势U S 等于这个有源二端网络的开路电压U OC ，其等效电阻RO 等于该网络中所有独立源均置零时的等效电阻。

戴维南等效电阻如下图所示，电路参数为U OC (U S ）和R O 。

3.有源二端网络等效电阻R O 的测量方法: （1）伏安法测R O 用电压表、电流表测出有源二端网络的外特性曲线，如图所示。

根据外特性曲线求出斜率tg ϕ，则电阻为R O =tg ϕ=IU∆∆（2)半电压法4.负载获得最大功率的条件下图1可视为由一个电源向负载输送电能的模型，R O 可视为电源内阻和传输线路电阻的总和,R L 为可变负载电阻，负载R L 上消耗的功率P 可由下式表示：L L OS L R R R U R I P 22⎪⎪⎭⎫⎝⎛+==当R L =0或R L =∞时，电源输送给负载的功率均为零.而以不同的R L 值代入上式，则可求得不同的P 值，其中必有一个R L 值，是负载能从电源处获得最大的功率。

R R L图1RL N 图2 U S根据数学求最大值的方法，令负载功率表达式的R L 为自变量，P 为应变量，并使0=LdR dP，即可求得最大功率传输的条件.即RL=RO当满足RL=RO 时,负载从电源获得的最大功率为L SL L S L L O SR UR R U R RR U P 42222max =⎪⎪⎭⎫⎝⎛=⎪⎪⎭⎫ ⎝⎛+=这时，称此电路处于“匹配”状态。

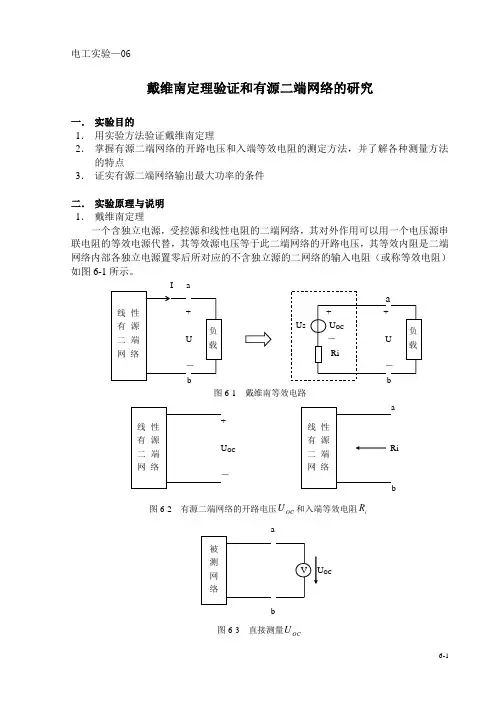

电工实验—06戴维南定理验证和有源二端网络的研究一． 实验目的1． 用实验方法验证戴维南定理2． 掌握有源二端网络的开路电压和入端等效电阻的测定方法，并了解各种测量方法的特点3． 证实有源二端网络输出最大功率的条件二． 实验原理与说明 1． 戴维南定理一个含独立电源，受控源和线性电阻的二端网络，其对外作用可以用一个电压源串联电阻的等效电源代替，其等效源电压等于此二端网络的开路电压，其等效内阻是二端网络内部各独立电源置零后所对应的不含独立源的二网络的输入电阻（或称等效电阻）如图6-1所示。

图6-1 戴维南等效电路OC图6-2 有源二端网络的开路电压OC U 和入端等效电阻i RU OCb图6-3 直接测量OC U2． 开路电压的测定方法 （1） 直接测量法当有源二端网络的入端等效电阻i R 与万用表电压档的内阻V R 相比可以忽略不计时，可以用电压表直接测量该网络的开路电压OC U 。

如图6-3所示。

（2） 补偿法当有源二端网络的入端电阻i R 较大时，用电压表直接测量开路电压的误差较大，这时采用补偿法测量开路电压则较为准确。

图6-4中虚线框内为补偿电路，'S U 为另一个直流电压源，可变电阻器P R 接成分压器使用，G 为检流计。

当需要测量网络A 、B 两端的开路电压时，将补偿电路'A 、'B 端分别与A 、B 两端短接，调节分压器的输出电压，使检流计的指示为零，被测网络即相当于开路，此时电压表所测得的电压就是该网络的开路电压OC U 。

由于这时被测网络不输出电流，网络内部无电压降测得的开路电压数值较前一种方法准确。

图6-4 补偿法测量开路电压3． 入端等效电阻i R 的测定方法（1） 外加电源法将有源二端网络内部的独立电压源Us 处短接，独立电流源Is 处开路，被测网络成为无独立源的二端网络，然后在端口上加一给定的电源电压"S U ，测量流入网络的电流I ，如图6-5所示。

实验2-戴维南定理和诺顿定理的验证——有源⼆端⽹络等效参数的测定实验报告专业班级：计算机1601/1602 实验⽇期：学⽣姓名：李⾬珈学号：班级:计算1601 成绩：实验名称：戴维南定理和诺顿定理验证 1、实验⽬的（1）验证戴维南定理和诺顿定理的正确性，加深对该定理的理解。

（2）掌握测量有源⼆端⽹络等效参数的⼀般⽅法。

2、实验原理1）任何⼀个线性含源⽹络，如果仅研究其中⼀条⽀路的电压和电流,则可将电路的其余部分看作是⼀个有源⼆端⽹络(或称为含源⼀端⼝⽹络)。

戴维南定理指出：任何⼀个线性有源⽹络，总可以⽤⼀个电压源与⼀个电阻的串联来等效代替，此电压源的电动势S U 等于这个有源⼆端⽹络的开路电压OC U ，其等效内阻0R 等于该⽹络中所有独⽴源均置零（理想电压源视为短路，理想电流源视为开路）时的等效电阻。

诺顿定理指出：任何⼀个线性有源⽹络，总可以⽤⼀个电流源与⼀个电阻的并联组合来等效代替，此电流源的电流S I 等于这个有源⼆端⽹络的短路电流SC I ，其等效内阻0R 定义同戴维南定理。

OC U （S U ）和0R 或者SC I （S I ）和0R 称为有源⼆端⽹络的等效参数。

2）有源⼆端⽹络等效参数的测量⽅法（1）开路电压、短路电流法测0R在有源⼆端⽹络输出端开路时，⽤电压表直接测其输出端的开路电压OC U ，然后再将其输出端短路，⽤电流表测0R SCOCI U =其短路电流SC I ，则等效内阻为如果⼆端⽹络的内阻很⼩，若将其输出端⼝短路则易损坏其内部元件，因此不宜⽤此法。

(2)伏安法测0R2OC图-2⽤电压表、电流表测出有源⼆端⽹络的外特性曲线，如图-1所⽰。

根据外特性曲线求出斜率Φtg ，则内阻0R =Φtg =SCOCI U I U =??，也可以先测量开路电压OC U ，再测量电流为额定值N I 时的输出端电压值N U ，则内阻为0R =NNOC I U U -。

（3）半电压法测0R如图-2所⽰，当负载电压为被测⽹络开路电压的⼀半时，负载电阻（由电阻箱的读数确定）即为被测有源⼆端⽹络的等效内阻值。

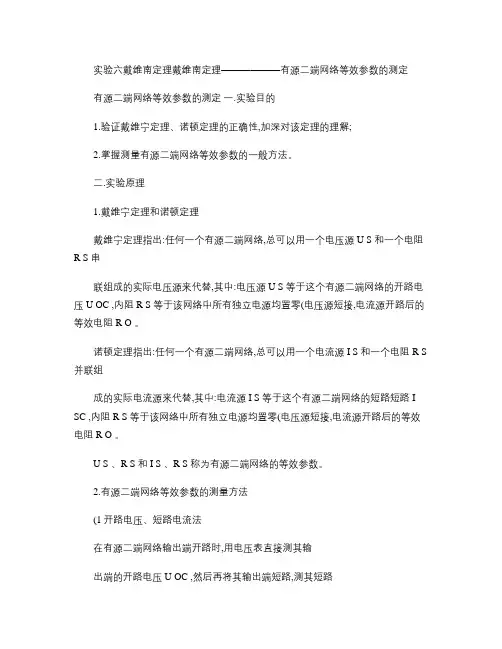

本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！== 本文为word格式，下载后可方便编辑和修改！ ==戴维宁实验报告篇一：验证戴维南定理实验报告一、实验目的1. 验证戴维南定理和诺顿定理的正确性，加深对该定理的理解。

2. 掌握测量有源二端网络等效参数的一般方法。

二、原理说明1. 任何一个线性含源网络，如果仅研究其中一条支路的电压和电流，则可将电路的其余部分看作是一个有源二端网络（或称为含源一端口网络）。

戴维南定理指出：任何一个线性有源网络，总可以用一个电压源与一个电阻的串联来等效代替，此电压源的电动势Us等于这个有源二端网络的开路电压Uoc，其等效内阻R0等于该网络中所有独立源均置零（理想电压源视为短接，理想电流源视为开路）时的等效电阻。

诺顿定理指出：任何一个线性有源网络，总可以用一个电流源与一个电阻的并联组合来等效代替，此电流源的电流Is等于这个有源二端网络的短路电流ISC，其等效内阻R0定义同戴维南定理。

Uoc（Us）和R0或者ISC（IS）和R0称为有源二端网络的等效参数。

2. 有源二端网络等效参数的测量方法 (1) 开路电压、短路电流法测R0在有源二端网络输出端开路时，用电压表直接测其输出端的开路电压Uoc，然后再将其输出端短路，用电流表测其短路电流Isc，则等效内阻为如果二端网络的内阻很小，若将其输出端口短路则易损坏其内部元件，因此不宜用此法。

(2) 伏安法测R0用电压表、电流表测出有源二端网络的外特性曲线，如图3-1所示。

根据外特性曲线求出斜率tgφ，则内阻图3-1也可以先测量开路电压Uoc，再测量电流为额定值IN时的输出端电压值UN，则内阻为(3) 半电压法测R0 如图3-2所示，当负载电压为被测网络开路电压的一半时，负载电阻（由电阻箱的读数确定）即为被测有源二端网络的等效内阻值。

图3-2 (4) 零示法测UOC在测量具有高内阻有源二端网络的开路电压时，用电压表直接测量会造成较大的误差。

电路实验报告戴维南定理（文章一）：验证戴维南定理实验报告（一）、实验目的1. 验证戴维南定理和诺顿定理的正确性，加深对该定理的理解。

2. 掌握测量有源二端网络等效参数的一般方法。

（二）、原理说明1. 任何一个线性含源网络，如果仅研究其中一条支路的电压和电流，则可将电路的其余部分看作是一个有源二端网络（或称为含源一端口网络）。

戴维南定理指出：任何一个线性有源网络，总可以用一个电压源与一个电阻的串联来等效代替，此电压源的电动势Us等于这个有源二端网络的开路电压Uoc，其等效内阻R0等于该网络中所有独立源均置零（理想电压源视为短接，理想电流源视为开路）时的等效电阻。

诺顿定理指出：任何一个线性有源网络，总可以用一个电流源与一个电阻的并联组合来等效代替，此电流源的电流Is等于这个有源二端网络的短路电流ISC，其等效内阻R0定义同戴维南定理。

Uoc（Us）和R0或者ISC（IS）和R0称为有源二端网络的等效参数。

2. 有源二端网络等效参数的测量方法(1) 开路电压、短路电流法测R0 在有源二端网络输出端开路时，用电压表直接测其输出端的开路电压Uoc，然后再将其输出端短路，用电流表测其短路电流Isc，则等效内阻为如果二端网络的内阻很小，若将其输出端口短路则易损坏其内部元件，因此不宜用此法。

(2) 伏安法测R0 用电压表、电流表测出有源二端网络的外特性曲线，如图3-1所示。

根据外特性曲线求出斜率tgφ，则内阻图3-1也可以先测量开路电压Uoc，再测量电流为额定值IN时的输出端电压值UN，则内阻为(3) 半电压法测R0 如图3-2所示，当负载电压为被测网络开路电压的一半时，负载电阻（由电阻箱的读数确定）即为被测有源二端网络的等效内阻值。

图3-2(4) 零示法测UOC 在测量具有高内阻有源二端网络的开路电压时，用电压表直接测量会造成较大的误差。

为了消除电压表内阻的影响，往往采用零示测量法，如图3-3所示。

零示法测量原理是用一低阻的稳压电源与被测有源二端网络进行比较，当稳压电源的输出电压与有源二端网络的开路电压相等时，电压表的读数将为“0”。

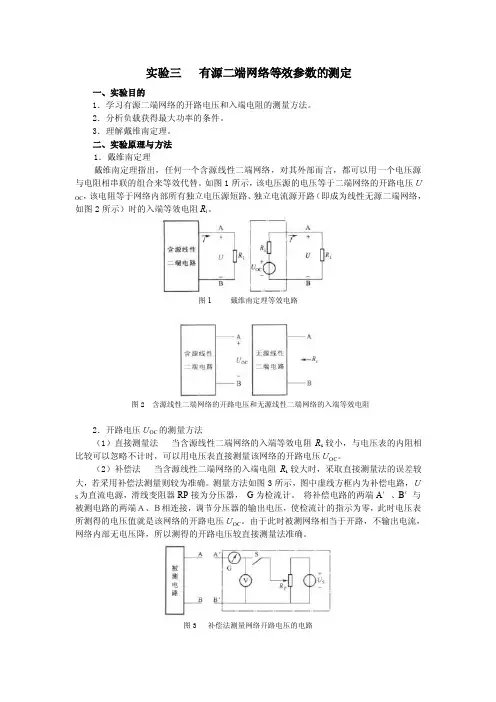

实验三有源二端网络等效参数的测定一、实验目的1．学习有源二端网络的开路电压和入端电阻的测量方法。

2．分析负载获得最大功率的条件。

3．理解戴维南定理。

二、实验原理与方法1．戴维南定理戴维南定理指出，任何一个含源线性二端网络，对其外部而言，都可以用一个电压源与电阻相串联的组合来等效代替。

如图1所示，该电压源的电压等于二端网络的开路电压Ｕ，该电阻等于网络内部所有独立电压源短路、独立电流源开路（即成为线性无源二端网络，OC如图2所示）时的入端等效电阻R i。

图1 戴维南定理等效电路图2 含源线性二端网络的开路电压和无源线性二端网络的入端等效电阻2．开路电压ＵOC的测量方法（1）直接测量法当含源线性二端网络的入端等效电阻R较小，与电压表的内阻相i比较可以忽略不计时，可以用电压表直接测量该网络的开路电压ＵOC。

较大时，采取直接测量法的误差较（2）补偿法当含源线性二端网络的入端电阻Ri大，若采用补偿法测量则较为准确。

测量方法如图3所示，图中虚线方框内为补偿电路，Ｕ为直流电源，滑线变阻器RP接为分压器，G为检流计。

将补偿电路的两端A′、B′与S被测电路的两端Ａ、Ｂ相连接，调节分压器的输出电压，使检流计的指示为零，此时电压表所测得的电压值就是该网络的开路电压ＵOC。

由于此时被测网络相当于开路，不输出电流，网络内部无电压降，所以测得的开路电压较直接测量法准确。

图3 补偿法测量网络开路电压的电路3．入端等效电阻R的测量方法i（1）外加电源法将含源线性二端网络内部的电源去除，且电压源作短路、独立电流源作开路处理，•使其成为线性无源二端网络，然后在其Ａ、Ｂ二端加上一合适的电压源ＵS （图4）•，测量流入网络的电流Ｉ，则网络的入端等效电阻为R i＝ＵS/Ｉ。

如果无源二端。

网络仅由电阻元件组成，也可以直接用万用电表的电阻挡去测量Ri因为在实际上网络内部的电源都有一定的内阻，当电源被去掉的同时，其内阻也被去掉了，这就影响了测量的准确性。

实验一 戴维南定理一、实验目的1．掌握线性含源二端网络等效参数的测量方法。

2．验证戴维南定理。

二、实验原理戴维南定理指出：任何一个线性含源二端网络，对于外电路而言，总可以用一个理想电压源和电阻的串联形式来代替，理想电压源的电压等于原含源二端网络的开路电压U OC ,其电阻（又称等效内阻）等于网络中所有独立源置零时输入端等效电阻R eq ，见图2.3-1。

图2.3-1 线性含源二端网络等效电路 图2.3-2补偿法测量电路 1．开路电压的测量方法方法一：直接测量法。

当有源二端网络的等效内阻R eq 与电压表的内阻R v 相比可以忽略不计时，可以直接用电压表测量开路电压。

方法二：补偿法。

其测量电路如图2.3-2所示，E 为高精度的标准电压源，R 为标准分压电阻箱，G 为高灵敏度检流计。

调节电阻箱的分压比，c 、d 两端的电压随之改变，当U cd ＝U ab 时，流过检流计G 的电流为零，因此U cd ＝U ab ＝122R R R +E ＝KE 式中，K ＝122R R R +为电阻箱的分压比。

根据标准电压E 和分压比K 就可求得开路电压U ab ，因为电路平衡时I G =0，不消耗电能，所以此法测量精度较高。

2．等效电阻R eq 的测量方法对于已知的线性有源一端口网络，其输入端等效电阻R eq 可以从原网络计算得出，也可以通过实验测出，下面介绍几种测量方法：方法一：将有源二端口网络中的独立源都去掉，在ab 端外加一已知电压U ，测量一端口的总电流I 总，则等效电阻R eq ＝总I U实际的电压源和电流源都具有一定的内阻，它并不能与电源本身分开，因此在去掉电源的同时，也把电源的内阻去掉了，无法将电源内阻保留下来，这将影响测量精度，因而这种方法只适用于电压源内阻较小和电流源内阻较大的情况。

方法二：测量ab 端的开路电压U oc 及短路电流I SC 则等效电阻R eq ＝SCI OC U图2.3-3 测量电路图 图2.3-4戴维南等效电路这种方法适用于ab 端等效电阻R eq 较大，而短路电流不超过额定值的情况，否则有损坏电源的危险方法三：半电压测量法测量电路如图2.3-3所示，第一次测量最ab 端的开路U OC ，第二次在ab 端接一已知电阻R L (负载电阻)，测量此时a 、b 端的负载电压U ，则a 、b 端的有效电阻R eq 为：R eq ＝（UOC U －1）R L 第三种方法克服了前两种方法的缺点和局限性，在实际测量中常被采用。

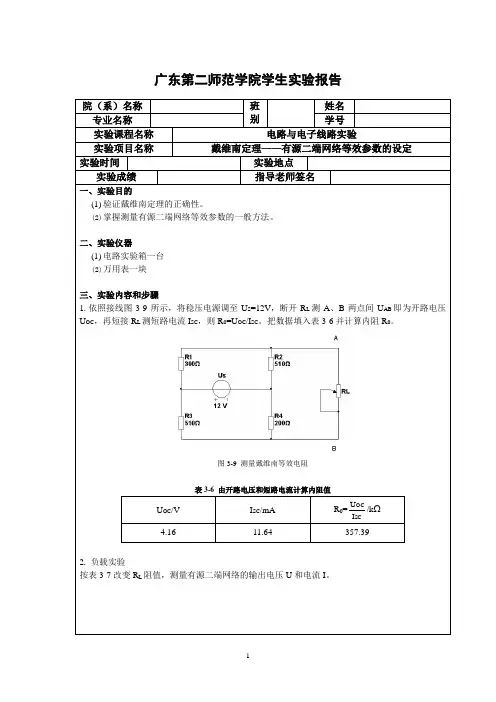

实验一戴维南定理——有源二端网络等效参数的测定一、实验目的1.验证戴维南定理的正确性, 加深对戴维南定理的理解。

2.掌握测量有源二端网络等效参数的一般方法。

二、实验仪器三、实验原理1.任何一个线性含源网络, 如果仅研究其中一条支路的电压和电流, 则可将电路的其余部分看作是一个有源二端网络（或称为含源二端口网络）。

戴维南定理指出：任何一个线性有源网络, 对外电路而言, 总可以用一个电压源和内阻串联来等效, 此电压源的电动势EＳ等于这个有源二端网络的开路电压UＯＣ, 其等效内阻RＯ等于该网络中所有独立源均置零（理想电压源视为短接, 理想电流源视为开路）时的等效电阻。

U ＯＣ和 RＯ称为有源二端网络的等效参数。

2.有源二端网络等效参数的测量方法①开路电压、短路电流法测等效电压与等效电阻在有源二端网络输出端开路时,用电压表直接测其输出端的开路电压UＯＣ, 然后再将其输出端短路, 用电流表测其短路电流IＳＣ, 则内阻为:R Ｏ= UＯＣ/ IＳＣ测试电路如图2—1所示, 开关S打开时测得开路电压UＯＣ, 闭合时测得短路电流IＳＣ。

这种方法仅适用于等效电阻较大而短路电流不大（不超过电源电流的额定值）的情况。

图2—1 开路电压、短路电流法测等效电压与等效电阻②伏安法测等效电阻将被测有源网络内的所有独立源置零（将电流源IＳ断开；去掉电压源, 并在原电压端所接的两点用一根短路导线连接）, 在两端钮上外加一已知电源E （+6V）, 如图2—2所示, 测得电压UＥ和电流IＥ, 则:R Ｏ= UＥ/IＥ图2—2 伏安法测等效电阻③半电压法测等效电阻如图2—3所示, 当负载电压为被测网络开路电压一半时, 负载电阻即为被测有源二端网络的等效内阻值。

图2—3 半电压法测等效电阻④直接测量法测等效电阻将有源二端网络中所有独立源均置零（理想电压源视为短路, 理想电流源视为开路）, 然后用数字万用表的欧姆档直接测量二端网络的电阻值即为RＯ。
