LED焊线要求

LED器件焊接要求与设备介绍
（1）烙铁焊接：烙铁（最高30W）尖端温度不超过300℃；焊接时间不超过3秒；焊接位置至少离胶体2毫米。

（2）波峰焊：浸焊最高温度260℃；浸焊时间不超过5秒；浸焊位置至少离胶体2毫米。

波峰焊焊接时，浸焊时间和预热时间均有严格要求，预热区不能短于1M，相对来说为1.2M-1.8M比较合适，浸焊时间保持3S-4S为宜，如力锋DW300系列波峰焊（中型）和LF-DW300系列（大型）可以根据您的产能定位焊接设备。

a.必需离胶体2毫米才能折弯支架。

b.支架成形必须用夹具或由专业人员来完成。

c.支架成形必须在焊接前完成。

d.支架成形需保证引脚和间距与线路板上一致。

（3）贴片灯的回流焊焊接LED器件设计温度一般可以达到260℃，在回流焊焊接时，尽量选择五温区以上回流焊，机身长度要3M ，加热区最小保证1.5M以上，最好可以有1.8M-2.8M之间，太短LED器件要焊接好必须延长焊接时间和提高升温速率，对LED器件热冲击影响严重影响灯珠老化，缩短寿命！
建议选择力锋S6 M6 M6C 以上系列确保品质
清洗
当用化学品清洗胶体时必须特别小心，因为有些化学品对胶体表面有损伤并引起褪色如三氯乙烯、丙酮等。

可用乙醇擦拭、浸渍，时间在常温下不超过3分钟。

静电防护
静电和电流的急剧升高将会对LED产生损害，InGaN系列产品使用时请使用防静电装置，如防护带和手套。

led焊接,安装使用注意事项
清洗：不要使用非专用化学药水进行 LED 清洗，因为有些化学药水（如三氧乙烯、丙酮等）对 LED 环氧体表面有损伤并可能引起褪色；如果清洗 LED 为必要时，可用乙醇擦拭、浸渍，浸渍时间在常温下不超过 1 分钟。
一 . 引脚成型：
1 ） LED 引脚成型必须在焊接前完成；
2 ） 必须对电路进行设计以防止在 LED 开关时出现的超电压（或超电流），短电流或脉冲电流均能损害 LED 的连接。
3 ） 部分 LED （蓝色 LED 、白色 LED 等）具有防静电的要求，在安装使用过程中应采取相应的防静电措施。
2 ）浸焊：浸焊温度 265°C±5°C ；浸焊时间不超过 5 秒；浸焊位置至少离胶体 2mm 。
三 . LED 按装方法：
1 ） 注意各类器件外线的排列，以防极性装错。器件不可与发热元件靠的太近，工作条件不要超过 其规定的极限。
2 ） 务必不要在引脚变形的情况下安装 LED 。
3 ） 当决定在孔中安装时，计算好孔及线路板上孔距的尺寸和公差以免支架受到过度的压力。
2 ） 引脚成型必须用夹具或由专业人员来完成；注意避免环氧体受力过大引起内部金丝断裂；
3 ） 引脚成型需保证引脚和间距与线路板上一致；
4 ） 必须离环氧体 2mm 以上才能折弯引脚。
二 . 焊接条件：
1 ）电烙铁焊接：电烙铁（最高 30W ）尖端温度不超过 300°C ；焊接时间不超过 3 秒；焊接位置至少离胶体 2mm ；焊接时左手用镊子固定住 LED 引脚，右手使用电烙铁焊接。
4 ） 安装 LED 时，必须避免使 LED 受到任何的震动和外力。
四 . LED 工作条件：
1 ） 为使 LED 在稳定的条件下工作，必须串联保护电阻，电阻值能够通过 LED 的供应电压或电流 被测定。 LED 的工作电压与电流依各种不同 LED 的产品规格书要求赋予。

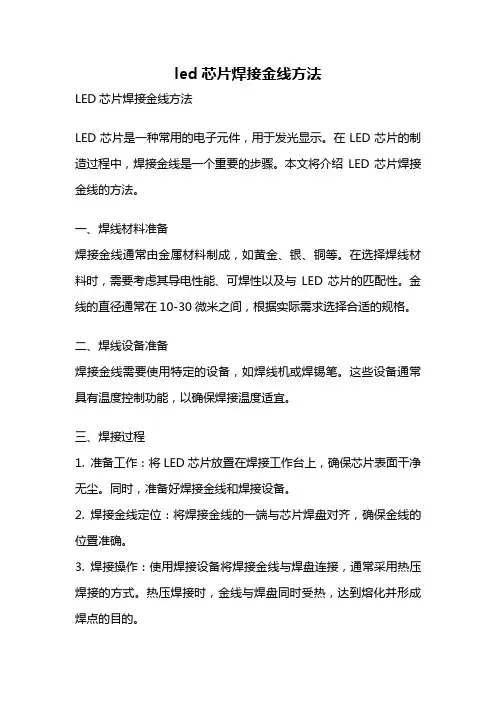

led芯片焊接金线方法LED芯片焊接金线方法LED芯片是一种常用的电子元件，用于发光显示。

在LED芯片的制造过程中，焊接金线是一个重要的步骤。

本文将介绍LED芯片焊接金线的方法。

一、焊线材料准备焊接金线通常由金属材料制成，如黄金、银、铜等。

在选择焊线材料时，需要考虑其导电性能、可焊性以及与LED芯片的匹配性。

金线的直径通常在10-30微米之间，根据实际需求选择合适的规格。

二、焊线设备准备焊接金线需要使用特定的设备，如焊线机或焊锡笔。

这些设备通常具有温度控制功能，以确保焊接温度适宜。

三、焊接过程1. 准备工作：将LED芯片放置在焊接工作台上，确保芯片表面干净无尘。

同时，准备好焊接金线和焊接设备。

2. 焊接金线定位：将焊接金线的一端与芯片焊盘对齐，确保金线的位置准确。

3. 焊接操作：使用焊接设备将焊接金线与焊盘连接，通常采用热压焊接的方式。

热压焊接时，金线与焊盘同时受热，达到熔化并形成焊点的目的。

4. 焊接检查：焊接完成后，需要对焊点进行检查，确保焊接质量良好。

检查焊点的方法包括目测和电学测试。

四、焊接注意事项1. 温度控制：焊接温度过高会导致芯片损坏，温度过低则可能无法达到焊接效果。

因此，在焊接过程中需要严格控制焊接温度。

2. 焊接时间：焊接时间过长会导致芯片受热过久，可能造成损坏。

焊接时间过短则可能无法达到焊接效果。

因此，在焊接过程中需要控制好焊接时间。

3. 焊接压力：焊接金线需要一定的压力才能与焊盘接触并形成焊点。

但是过大的压力可能会导致芯片损坏，因此需要在合适的范围内施加焊接压力。

4. 焊接环境：焊接操作应在洁净的环境下进行，避免灰尘和杂质对焊点质量的影响。

同时，焊接操作人员应佩戴防静电手套，以防止静电对芯片的损害。

五、总结本文介绍了LED芯片焊接金线的方法。

焊接金线是LED芯片制造过程中的重要步骤，对焊接质量的要求较高。

在焊接过程中，需要选择合适的焊线材料和焊接设备，并注意温度控制、焊接时间、焊接压力以及焊接环境等因素。

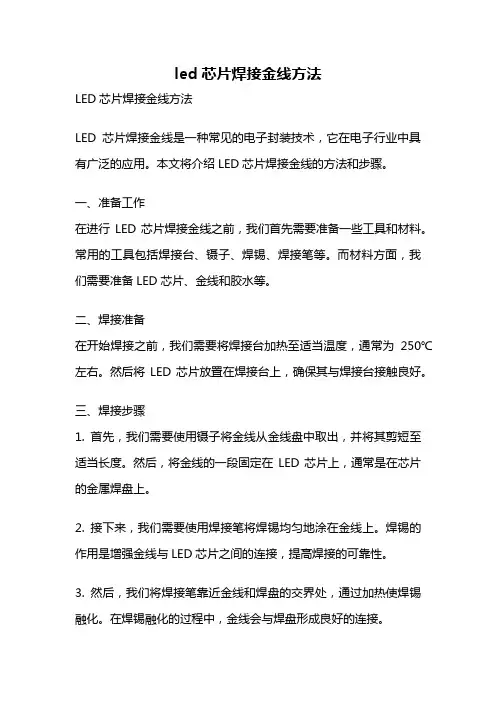

led芯片焊接金线方法LED芯片焊接金线方法LED芯片焊接金线是一种常见的电子封装技术，它在电子行业中具有广泛的应用。

本文将介绍LED芯片焊接金线的方法和步骤。

一、准备工作在进行LED芯片焊接金线之前，我们首先需要准备一些工具和材料。

常用的工具包括焊接台、镊子、焊锡、焊接笔等。

而材料方面，我们需要准备LED芯片、金线和胶水等。

二、焊接准备在开始焊接之前，我们需要将焊接台加热至适当温度，通常为250℃左右。

然后将LED芯片放置在焊接台上，确保其与焊接台接触良好。

三、焊接步骤1. 首先，我们需要使用镊子将金线从金线盘中取出，并将其剪短至适当长度。

然后，将金线的一段固定在LED芯片上，通常是在芯片的金属焊盘上。

2. 接下来，我们需要使用焊接笔将焊锡均匀地涂在金线上。

焊锡的作用是增强金线与LED芯片之间的连接，提高焊接的可靠性。

3. 然后，我们将焊接笔靠近金线和焊盘的交界处，通过加热使焊锡融化。

在焊锡融化的过程中，金线会与焊盘形成良好的连接。

4. 当焊锡完全冷却后，我们可以通过轻轻拉拔金线来检查焊接的可靠性。

如果焊接牢固，金线不会轻易脱落。

5. 最后，我们可以使用胶水将焊接处固定。

胶水的作用是增加焊接的稳定性，防止金线在使用过程中松动或脱落。

四、注意事项1. 在焊接过程中，要确保焊接台的温度适宜，过高的温度可能会损坏LED芯片，过低的温度则会影响焊接质量。

2. 在取出金线时，要小心操作，避免金线弯曲或折断。

这样可以确保金线能够正确地焊接在LED芯片上。

3. 在焊接时，要控制好焊锡的用量，避免过多的焊锡流淌到焊盘周围，影响焊接质量。

4. 在焊锡融化的过程中，要保持焊接笔的稳定，避免抖动或移动，以免影响焊接的精度和稳定性。

5. 在使用胶水固定焊接处时，要注意胶水的用量，避免过多的胶水渗入LED芯片内部，影响其正常工作。

总结LED芯片焊接金线是一项技术性较高的工艺，需要仔细操作和严格控制各个环节。

通过正确的方法和步骤，可以实现LED芯片与金线之间的可靠连接，确保LED产品的质量和性能。

LED焊接知识及要求首先，焊接前需要准备相应的工具和材料，如焊台、焊锡丝、镊子、吸锡线、酒精等。

同时，要确保焊接环境干燥、通风，并佩戴适宜的防护设备，如手套和护目镜等。

焊接时，需根据LED灯珠和电路板的引脚布局进行正确连接。

通常情况下，LED灯珠的正极为长引脚，负极为短引脚，需与电路板上的正负极进行匹配焊接。

焊接时需用镊子将LED灯珠固定在电路板上，以确保焊接的牢固性。

焊接技术的要求如下：1.温度控制：焊接时需要控制好焊台的温度，一般建议在250-350℃之间。

过高的温度会导致焊锡熔化过快，焊接过程中产生残留物；过低的温度则无法使焊锡顺利熔化，导致焊接质量差。

2.焊锡选择：选用合适的焊锡丝对焊接质量影响重大。

常见的焊锡丝有无铅焊锡和含铅焊锡两种。

对于环保要求较高的场合，推荐使用无铅焊锡，但焊接温度较高，容易出现焊接不稳定的情况。

含铅焊锡焊接温度低，容易熔化，但对环境有一定的污染。

3.焊锡量控制：焊锡量过多会导致焊点过大，容易影响焊接的牢固性和导热性；焊锡量过少则无法充分连接，容易产生焊接不良和接触不良的情况。

一般建议焊锡球的直径为焊点的一半左右，以确保焊接的可靠性。

4.焊接时间：焊接时间应适中，过长会导致焊锡熔化过多，容易出现短路现象，过短则焊接不牢固，容易产生焊接不良。

一般建议焊接时间在2-3秒左右。

5.焊点形状：焊点应呈圆形或锥形，表面光滑，无明显的凹陷或突起。

焊点的形状对焊接质量和可靠性有重要影响，应保证焊点充分接触，同时不得有虚焊、冷焊等缺陷。

6.焊接环境：焊接环境应干燥、通风，避免有尘埃、油污等杂质进入焊接区域。

焊接时要注意保持空气流动，以防烟雾和有害气体的产生。

总之，良好的LED焊接技术是保证LED灯质量和可靠性的重要保障。

通过掌握焊接知识和技巧，并遵循焊接要求，可以有效提升焊接质量，确保LED灯的正常工作。

LED焊接知识及要求内容LED焊接是指将LED元件与电路板通过焊接技术进行连接的过程。

由于LED元件具有小体积、高亮度、低功耗等特点，在电子设备中得到广泛的应用。

为了确保LED焊接质量和可靠性，需要了解LED焊接的知识和要求。

一、LED焊接知识1.焊接方式：目前主要有手工焊接和自动化焊接两种方式。

手工焊接通常用于小批量或特殊形状的LED焊接，而自动化焊接适用于大批量LED焊接需求。

2.焊接工艺：LED焊接的主要工艺包括贴片、回流焊和波峰焊。

贴片焊接是将LED 元件直接粘贴在PCB上，然后通过热风或红外线烘烤固化；回流焊是利用热风炉将已安装在PCB上的LED元件进行焊接；波峰焊是将PCB浸入焊锡波峰中，使焊锡液覆盖焊盘，并在高温下进行焊接。

3.焊接材料：4.焊接设备：二、LED焊接要求1.温度控制：2.电流控制：焊接电流也需要控制在合适的范围内，过高的电流可能会损坏LED元件的电路结构，过低的电流则可能导致焊接不牢固。

根据LED元件的规格和要求，选择合适的焊接电流。

3.片间距离：对于贴片焊接来说，LED元件之间的间距需要保持一定的距离，以确保焊接的可靠性和良好的电气连接。

4.焊接位置精度：对于焊接位置的精度要求较高。

焊接过程中需要保持良好的对中和精准的焊接位置，避免焊接偏移或漏焊的情况发生。

5.焊接质量检测：焊接完成后需要进行质量检测，包括查看焊点是否均匀、完整，焊盘是否有脱焊或破损等。

如果发现焊接质量不合格，需要及时修复或更换焊接部件。

6.清洁和防静电：焊接设备和环境需要保持清洁，并采取防静电措施，以防止静电对LED元件和焊接过程的干扰和损害。

总结：LED焊接是一项技术繁琐且需要精确控制的工作。

只有遵循正确的焊接知识和要求，才能保证焊接质量和可靠性。

同时，合适的焊接工艺和设备也是确保焊接效果的重要保证。

LED焊接知识及要求首先，焊接LED需要使用特定的焊接工具和材料。

常见的焊接工具包括焊接烙铁、焊锡丝、焊锡膏、焊锡通、吸锡器等。

而焊接材料主要包括焊锡丝、焊锡膏和通孔涂料。

其次，焊接LED时需要注意以下几个要点：1.温度控制：焊接LED时需要控制烙铁的温度在合适的范围内，通常在250°C-300°C之间。

过高的温度可能会导致LED组件损坏，而过低的温度则无法完全熔化焊锡。

2.时间控制：焊接LED的时间也需要控制在合适的范围内，通常在2-5秒钟。

时间过长可能会导致LED组件受到过多的热量损坏，而过短的时间则无法确保焊点的牢固性。

3.焊接环境：焊接LED需要在无风、无静电的环境下进行，避免灰尘和静电对LED组件造成损害。

因此，在焊接LED时需要采取相应的防静电措施，如穿戴防静电服、使用防静电垫等。

4.工艺控制：焊接LED要注意焊锡的均匀涂敷、焊点的数量和布局、焊接位置的准确定位等细节。

焊锡要均匀地覆盖在焊点上，以确保焊点的牢固性和导电性。

5.质量检查：焊接完成后，需要对焊接质量进行检查。

主要包括焊点是否均匀、焊点是否牢固、焊点是否与PCB电路板良好连接等。

对于焊接质量不合格的LED组件，需要重新焊接或更换。

焊接LED的要求：1.焊接技术：焊接LED需要具备一定的焊接技术，如熟练掌握焊接烙铁的使用方法、掌握焊接温度和时间的控制、熟悉焊接工艺等。

2.质量意识：焊接LED需要保持高度的质量意识，注重细节，严格按照焊接要求进行操作，确保焊接质量可靠。

3.静电防护：在焊接LED时需要采取相应的防静电措施，避免静电对LED组件造成损害。

如使用防静电垫、穿戴防静电服等。

4.精细操作：焊接LED需要进行精细的操作，要保持手的稳定性和精准性，确保焊点的准确位置和良好的连接。

5.质量检查：焊接完成后需要进行质量检查，确保焊接质量达到要求。

如发现焊点不牢固或其他质量问题，则需要进行重焊或替换。

总之，焊接LED需要掌握一定的技术和经验，并且要求焊接环境干净、无静电。

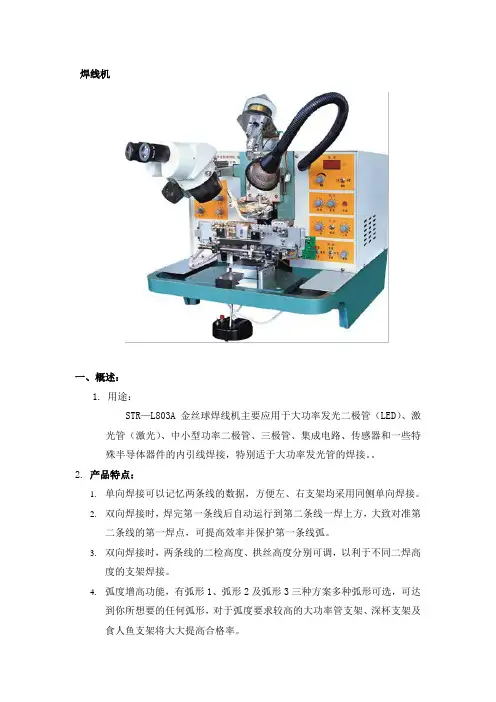

焊线机一、概述：1. 用途：STR—L803A金丝球焊线机主要应用于大功率发光二极管（LED）、激光管（激光）、中小型功率二极管、三极管、集成电路、传感器和一些特殊半导体器件的内引线焊接，特别适于大功率发光管的焊接。

2. 产品特点：1.单向焊接可以记忆两条线的数据，方便左、右支架均采用同侧单向焊接。

2.双向焊接时，焊完第一条线后自动运行到第二条线一焊上方，大致对准第二条线的第一焊点，可提高效率并保护第一条线弧。

3.双向焊接时，两条线的二检高度、拱丝高度分别可调，以利于不同二焊高度的支架焊接。

4.弧度增高功能，有弧形1、弧形2及弧形3三种方案多种弧形可选，可达到你所想要的任何弧形，对于弧度要求较高的大功率管支架、深杯支架及食人鱼支架将大大提高合格率。

5.二焊补球功能，可大大提高二焊的可焊性，降低死点率6.自动过片1步或2步选择，对于Φ8mm和10mm等大距离的支架，选择每次过片两步将大大提高生产效率。

7.连续过片功能，对于返工支架能提高效率。

8.劈刀检测功能，可检测劈刀是否正确安装，大大降低人为的虚焊。

9.超声功率4道输出，可尽量保证两边线的二焊焊点基本一致，同时因为晶片支架上的焊点参数不同，选择晶片上与支架上不同的一焊功率，可保证10.晶片上的焊点与支架上的补球一焊都满足要求。

11.烧球性能大大改善，若再采用本公司独特设计的劈刀，可得到更小的一焊（球焊）及更可靠的二焊。

更适合蓝、白发光二极管的生产。

二、主要技术参数：1、使用电源：220VAC±10%（AC110V可订制），50Hz，300W，要求可靠接地。

2、消耗功率：最大300W。

3、适用金丝线径：20~50μm(0.8~2 mil)。

4、焊接温度：60~400℃。

5、超声功率：二通道0~3W分两档连续可调。

6、焊接时间：二通道0~100ms。

7、焊接压力：二通道35~180g8、最小焊接时间：0.4s/线。

9、一焊至二焊最大自动跨度：双向均不小于4mm。

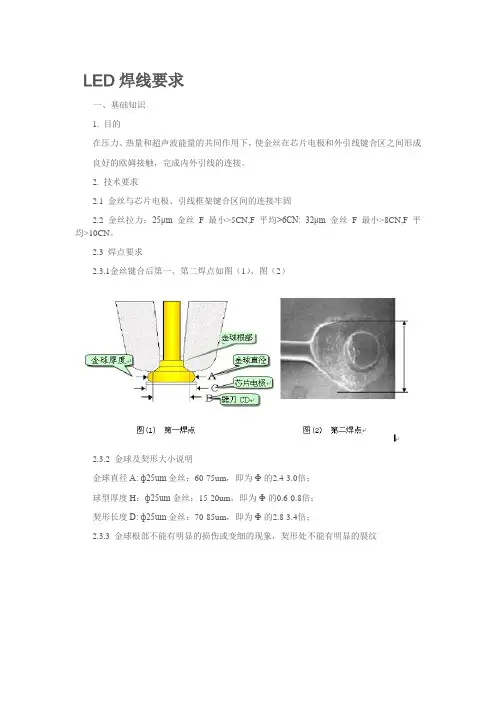

LED焊线要求一、基础知识1. 目的在压力、热量和超声波能量的共同作用下，使金丝在芯片电极和外引线键合区之间形成良好的欧姆接触，完成内外引线的连接。

2. 技术要求2.1 金丝与芯片电极、引线框架键合区间的连接牢固2.2 金丝拉力：25μm金丝F最小>5CN,F平均>6CN: 32μm金丝F最小>8CN,F平均>10CN。

2.3 焊点要求2.3.1金丝键合后第一、第二焊点如图（1）、图（2）2.3.2 金球及契形大小说明金球直径A: ф25um金丝：60-75um，即为Ф的2.4-3.0倍；球型厚度H：ф25um金丝：15-20um，即为Ф的0.6-0.8倍；契形长度D: ф25um金丝：70-85um，即为Ф的2.8-3.4倍；2.3.3 金球根部不能有明显的损伤或变细的现象，契形处不能有明显的裂纹.4 焊线要求2.4.1 各条金丝键合拱丝高度合适，无塌丝、倒丝，无多余焊丝2.5 金丝拉力2.5.1第一焊点金丝拉力以焊丝最高点测试，从焊丝的最高点垂直引线框架表面在显微镜观察下向上拉，测试拉力。

如图所示：3.工艺条件由于不同机台的参数设置都不同，所以没有办法统一。

我在这里就简单的说一下主要要设置的地方：键合温度、第一第二焊点的焊接时间、焊接压力、焊接功率、拱丝高度、烧球电流、尾丝长度等等。

4．注意事项4．1 不得用手直接接触支架上的芯片以及键合区域。

4．2 操作人员需佩带防静电手环，穿防静电工作服，避免静电对芯片造成伤害。

4．3 材料在搬运中须小心轻放,避免静电产生及碰撞，需防倒丝、塌丝、断线及沾附杂物。

4．4 键合机台故障时，应及时将在键合的在制品退出加热板，避免材料在加热块上烘烤过久而造成银胶龟裂及支架变色。

二、键合设备先来张手动机台，很古老了ASM的立式机台KS的机台1488好古老的机台，下面这台已经快有20年的历史了最新的elite机台，确实不错，就是偶尔会出点莫名其妙的问题，不过重启一下就好了，估计是软件的问题。

LED焊线要求的基础知识1.LED的结构和工作原理：LED是一种半导体器件，由P型和N型半导体材料构成。

当正向电压施加到LED两端时，P型材料中的空穴与N型材料中的电子结合，产生光辐射。

2.LED的分类：LED可以根据其发光材料分为常见的氮化镓发光二极管（GaNLED）和砷化镓发光二极管（GaAsLED）。

其中，GaNLED是目前应用最广泛的一种。

3.LED焊线的材料和工具：进行LED焊线时需要准备焊锡丝、焊锡膏、焊台、焊具、助焊剂等工具和材料。

4.连接方式：LED焊线可以采用手工焊接和自动化设备焊接两种方式。

手工焊接时需要使用焊台和焊具进行操作；自动化设备焊接则是将焊接过程自动化。

5.焊接流程：进行LED焊接时，一般会先在电路板上涂上焊锡膏或涂抹助焊剂，然后把LED元件放置在指定位置上，最后用焊台和焊具进行焊接。

6.焊接技巧：在进行LED焊接时，需要注意以下几点技巧：-控制焊接温度和时间，避免过热损坏LED元件；-控制焊接力度，避免将LED元件压碎或损坏焊盘；-注意焊接位置和焊接角度，确保LED元件安全可靠地焊接到电路板上；-清除焊接残渣，避免焊接不良或短路现象。

7.防静电措施：LED元件对静电敏感，所以在进行焊接工作时需要采取防静电措施。

例如，使用防静电手套和防静电垫，以减少静电对LED元件的损害。

8.检验和测试：焊接完成后，需要进行相关的检验和测试工作，以确保焊接质量和性能。

例如，可以使用万用表或专用测试仪器检查电路的通断情况和电流电压值是否符合要求。

总之，掌握以上基础知识可以帮助人们更好地进行LED焊线工作，确保焊接质量和效果。

在实际操作中，还应结合具体的焊接工艺和设备要求，进一步提高焊接技术水平和工作效率。

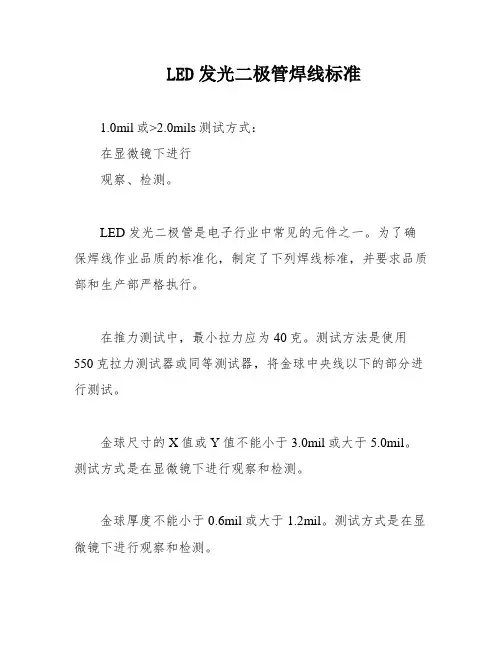

LED发光二极管焊线标准
1.0mil或>
2.0mils测试方式：
在显微镜下进行
观察、检测。

LED发光二极管是电子行业中常见的元件之一。

为了确保焊线作业品质的标准化，制定了下列焊线标准，并要求品质部和生产部严格执行。

在推力测试中，最小拉力应为40克。

测试方法是使用550克拉力测试器或同等测试器，将金球中央线以下的部分进行测试。

金球尺寸的X值或Y值不能小于3.0mil或大于5.0mil。

测试方式是在显微镜下进行观察和检测。

金球厚度不能小于0.6mil或大于1.2mil。

测试方式是在显微镜下进行观察和检测。

线弧高度不能小于9mil或大于11mil。

测试方式是在显微镜下进行观察和检测。

焊线的垂直程度不允许超过-15°或+15°。

测试方式是在显微镜下进行观察和检测。

鱼尾尺寸的长度不能小于2.0mil或大于4.0mil，宽度不能小于1.0mil或大于2.0mil。

测试方式是在显微镜下进行观察和检测。

Ultrasonic
Vibration （Power）
pad
heat
lead
Formation of a first bond
PRESSURE （Force）
Ultrasonic
Vibration （Power）
pad
heat
lead
Capillary rises to loop height position
pad
lead
Free air ball is captured in the chamfer
pad
lead
Formation of a first bond
pad
lead
Formation of a first bond
pad
lead
Formation of a first bond
PRESSURE （Force）
pad lead
Die
pad
lead
pad
lead
pad
lead
pad
lead
Disconnection of the tail
pad
lead
Disconnection of the tail
pad
lead
Formation of a new free air ball
EFO
pad lead
Wire Bonded
pad
lead
Formation of a loop
pad
lead
Formation of a loop
pad
lead
pad
lead
pad
lead
pad

LED焊接注意事项
1、焊接温度在260℃左右，时间控制在五秒内，焊接点离胶体低部在2.5mm以上，电烙铁一定要接地。

2、请勿带电焊接LED。

3、通电情况下避免80℃以上高温作业，如有高温作业一定要做好散热。

4、静电：①所有与蓝、绿、白、紫LED相关作业人员一定要做好防静电如：带静电环，穿静电衣，静电鞋。

②带有线静电环时,静电环要接地.并且地线与市地线电位差不超过5V或者阻抗不超过25Ω。

③作业机台及作业桌面均需加装地线.。

5、使用LED时电流最好不要超过15mA,最好使用9-15mA的电流。

6、器件不可与发热组件靠得太近,工作条件不可超过其规定的极限。

7、安装LED时,建议用导套定位,务必不要在引脚变形的情况下安装.。

8、在焊接温度回到正常以前,应避免LED受到任何震动或外力。

9、.如需要清洁LED,建议用超声波清洗LED,如暂时没有超声波清洗机可暂用酒精代替,但清洁时间不要超过一分钟。

注:勿用有机溶剂(如丙酮,天那水)清洗或擦拭LED胶体,造成发光不正常或胶体内部破裂,导至LED内部金线与芯片过接破坏。

. 10、.LED在弯脚或折脚时请不要离胶体太近,应与胶体保持2mm以上的距离,否则会使LED胶体里面支架与金线分离,管脚在同一处的折叠次数不能超过三次，管脚弯成90°，再回到原位置为1次。

时间：8-10ns
伟天星手动机(参考)：
温度：200度以上
功率：2.5
压力2-2.5
时间：8-10ns
焊线参考图
1. 芯片不平 造成辨识问题不易上线
2. 底胶流到单边造成胶量过多后引起爬胶后打不上线
焊线站：操作要求：焊接良好，P极金球不能联接到N极，N极金球不能联接到P极
操作规范：
1：打线光源使用蓝光，建议使用0.8mil左右的金线，以免金球过大。
2：劈刀（瓷嘴）选择和金线相配的内径，例如0.8mil的金线，建议选
解决办法：
a 、控制点胶量，并保持均匀。点胶量如图一，尽量留出芯片四个角。
操作细节：1、选用最细的点胶头或者打磨点胶头，并保持点胶头的锐利（定期打磨）.不能通过调节点胶点的位置来调节胶量，只有点胶头细，才能保证点胶的量和均匀性。如用较粗的点胶点，并要求控制点胶的量，就易造成点胶不均匀。如图二现象。
芯片尺寸：7mil*9mil
电极尺寸：60um 电极粗化处理
A：自动机辨识：目前普遍使用蓝光光源辨识。
B：固晶站（以现有客户经验来看，晶片如出现不好焊线的情况之90%的原因是由于固晶站控制不严而造成）
操作要求：防止芯片电极粘胶及爬胶
操作规范：
1、防止吸嘴粘胶后将胶覆盖到芯片电极上。
5：自动机还可以开启Pre-us功能，会增加功率加强粘合的好处，
但是需要注意如果Pre-us功率过大的话会有掉电极的风险。
6、焊线过程中可以通过调节焊线机的功率、压力、温度、时间等参数来尝试找到最佳参数。
ASM自动焊线机(参考)：
温度：230
功率：65
压力：55
解决办法：

3. 焊线的设备和工艺过程
超声波金丝球焊机
铝线焊线机
3. 焊线的设备和工艺过程
金球及契形大小（以25um直径金丝为例） 金球直径A：60-75um，即为Ф的2.4-3.0倍; 球型厚度H：15-20um，即为Ф的0.6-0.8倍; 契形长度D: 70-85um，即为Ф的2.8-3.4倍;
3. 焊线的设备和工艺过程
键合银线：高纯银材料加入微量元素，部分或全部取代金线 。LED银线特点：1、价格便宜，是同等线径的金丝的 20%左右；2、导电性好；3、散热性好；4、反光性好， 不吸光，亮度与使用金线的比较可提高10%左右；5、与 镀银支架焊接时，可焊性比较好。 最大的优点：便宜；最大的缺点：氧化、延展性差。 键合金线：Au纯度为99.99%以上，其中包含了微量的 Ag/Cu/Si/Ca/Mg等微量元素。 键合金具有电导率大、耐 腐蚀、韧性好等优点。 最大的优点：抗氧化性；最大的缺点：价格昂贵。
密尔（Mil）
Cu 伸长率（%）
0.8
8~16
1.0
8~16
1.1
10~20
1.2
10~20
1.5
10~20
2.0
15~25
断裂载荷/g Au 伸长率（%）
断裂载荷/g
5~10 2~8
3~7
8~15 2~10
6~12
10~20 2~11
7~15
12~22 2~12
8~18
20~30 2~13
12~24
2.线材的种类和规格
四大基材：金、银、铜、铝
键合铝线: 铝线比较粗，电流容量大，缺点是焊点大，需要的 pad尺寸大，降低芯片效率。 存在问题： 1 在球焊时加热易氧化,很难成球；2 拉伸强度和耐 热性差；3 性能不稳定,特别是伸长率波动大，表 面清洁度差，容易在键合处产生疲劳断裂。

LED灯带焊接技巧LED灯带已经成为我们日常生活中常见的照明工具之一、在DIY灯具、装饰灯具以及舞台灯具等领域，LED灯带的使用非常广泛。

对于DIY爱好者和电子工程师来说，掌握LED灯带的焊接技巧非常重要。

本文将为大家介绍LED灯带焊接的基本原则和技巧。

首先，需要确定LED灯带的极性。

LED灯带有一个正极和一个负极，必须正确连接才能正常工作。

通常情况下，LED灯带的正极使用红线或标有"+"符号的线，负极使用黑线或标有"-"符号的线。

在焊接之前，需要先用万用表或电压表测量电压，确认正负极的位置，避免连接错误。

其次，要选择合适的焊接工具和材料。

常用的焊接工具包括焊锡炉、焊锡丝、焊锡膏、焊盘和镊子等。

焊接工具要保持清洁，焊锡丝应选用高质量的无铅焊锡丝，焊锡膏可以帮助提高焊接质量。

再次，进行焊点的准备工作。

在焊接之前，需要先为焊点做一些准备工作，如清洁焊点附近的线路，去除氧化物和污垢，保证焊接点的良好接触。

可以使用棉签蘸取适量的酒精或洗衣粉水，在焊点周围进行清洁。

接下来，进行焊接操作。

首先，将需要焊接的两根线条交织在一起，直到两根线条之间的间隔较小。

然后，使用镊子将焊锡丝放在焊点上，同时使用焊锡炉预热焊点。

等待焊点热度适中时，将焊锡丝轻轻地放在焊点上，焊锡会迅速熔化并涂覆在焊点上。

焊接完成后，等待焊点冷却，确保焊接点牢固。

最后，进行焊点的保护。

焊接完成后，我们可以在焊点处涂覆一层透明的热缩管或绝缘胶带，以保护焊点免受外界环境的影响。

焊接多个连接时，可以选择焊接盒来进行整体的保护和隔离。

总结起来，掌握LED灯带焊接技巧需要注意以下几点：确定极性、选择合适的焊接工具和材料、进行焊点的准备工作、掌握焊接操作技巧、进行焊点的保护。

希望本文对大家了解LED灯带焊接技巧有所帮助，能够在日常生活中更好地应用LED灯带。

如果你还有其他问题，欢迎继续提问。

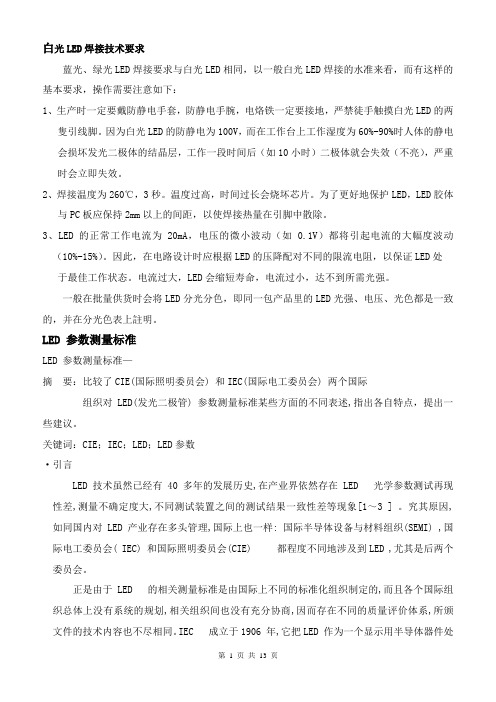

白光LED焊接技术要求蓝光、绿光LED焊接要求与白光LED相同，以一般白光LED焊接的水准来看，而有这样的基本要求，操作需要注意如下：1、生产时一定要戴防静电手套，防静电手腕，电烙铁一定要接地，严禁徒手触摸白光LED的两隻引线脚。

因为白光LED的防静电为100V，而在工作台上工作湿度为60%-90%时人体的静电会损坏发光二极体的结晶层，工作一段时间后（如10小时）二极体就会失效（不亮），严重时会立即失效。

2、焊接温度为260℃，3秒。

温度过高，时间过长会烧坏芯片。

为了更好地保护LED，LED胶体与PC板应保持2mm以上的间距，以使焊接热量在引脚中散除。

3、LED的正常工作电流为20mA，电压的微小波动（如0.1V）都将引起电流的大幅度波动（10%-15%）。

因此，在电路设计时应根据LED的压降配对不同的限流电阻，以保证LED处于最佳工作状态。

电流过大，LED会缩短寿命，电流过小，达不到所需光强。

一般在批量供货时会将LED分光分色，即同一包产品里的LED光强、电压、光色都是一致的，并在分光色表上註明。

LED 参数测量标准LED 参数测量标准—摘要：比较了CIE(国际照明委员会) 和IEC(国际电工委员会) 两个国际组织对LED(发光二极管) 参数测量标准某些方面的不同表述,指出各自特点，提出一些建议。

关键词：CIE；IEC；LED；LED参数·引言LED 技术虽然已经有40 多年的发展历史,在产业界依然存在LED 光学参数测试再现性差,测量不确定度大,不同测试装置之间的测试结果一致性差等现象[1～3 ] 。

究其原因,如同国内对LED 产业存在多头管理,国际上也一样: 国际半导体设备与材料组织(SEMI) ,国际电工委员会( IEC) 和国际照明委员会(CIE) 都程度不同地涉及到LED ,尤其是后两个委员会。

正是由于LED 的相关测量标准是由国际上不同的标准化组织制定的,而且各个国际组织总体上没有系统的规划,相关组织间也没有充分协商,因而存在不同的质量评价体系,所颁文件的技术内容也不尽相同。
