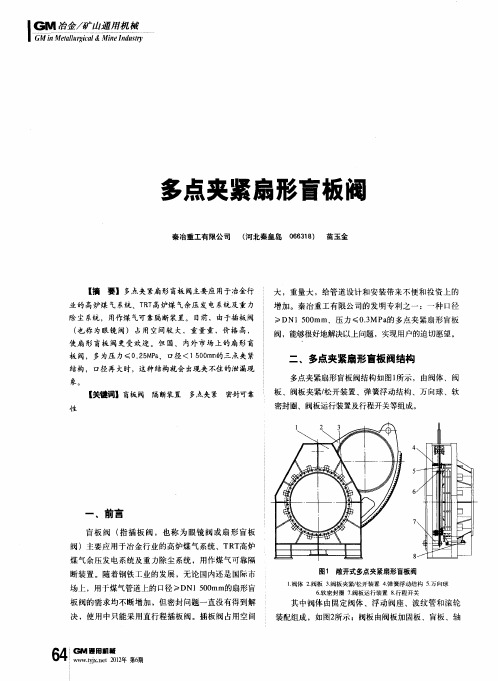

手动扇形翻板阀(盲板阀)F43CX

主要设备清单
项目名称：12 m2球团竖炉工程号：1113 第1 页，共11 页
主要设备清单
项目名称：2x12 m2球团竖炉工程号：1113 第2 页，共11 页
主要设备清单
项目名称：12 m2球团竖炉工程号：1113第4 页，共11 页
主要设备清单
项目名称：12 m2球团竖炉工程号：1113第5 页，共11 页
主要设备清单
项目名称：12 m2球团竖炉工程号：1113第6 页，共11 页
主要设备清单
项目名称：2x12 m2球团竖炉工程号：1113第7 页，共11 页
主要设备清单
项目名称：12 m2球团竖炉工程号：1113第8 页，共11 页
主要设备清单
项目名称：12 m2球团竖炉工程号：1113第9 页，共11 页
主要设备清单
项目名称：12 m2球团竖炉工程号：1113第10 页，共11 页
主要设备清单
主要设备清单
项目名称：2x12 m2球团竖炉（自动化仪表部分）工程号:1113 共4 页第2 页
主要设备清单
项目名称：2x12 m2球团竖炉（自动化仪表部分）工程号:1113 共4 页第3 页
主要设备清单
项目名称：2x12 m2球团竖炉（自动化仪表部分）工程号:1113 共4 页第4 页
项目名称：2x12 m2球团竖炉（电气自动化控制部分）共3 页第1 页
项目名称：2x12 m2球团竖炉（电气自动化控制部分）共3 页第2 页
项目名称：2x12 m2球团竖炉（电气自动化控制部分）共3 页第3 页。

F943X电动扇形盲板阀一、电动扇形盲板阀特点：电动扇形盲板阀又名电动扇形眼镜阀，电动翻板阀，主要由左阀体、右阀体、扇形闸板、不锈钢波纹管、电动驱动装置、电动夹紧装置等零件组成。

阀体采用三点式锁紧扇形闸板结构。

密封部位采用不锈钢与橡胶密封圈，密封性能好，使用寿命长，密封圈设在闸板上，便于维护时更换密封圈。

电动操作、工作平稳、启动灵活、动作可靠。

夹紧机构采用丝杆螺母进行夹紧，自锁性好。

电动扇形眼镜阀设有不锈钢波纹管，具有伸缩性强、使用寿命长等特点。

二性能参数：公称压力MPa0.250.150.100.05密封试验压力MPa0.2750.1650.110.055强度试验压力MPa0.3750.2250.150.075驱动源压缩空气0.4-0.6MPa 油压压力6.3MPa 3相380V50HZ丁腈橡胶硅橡胶氟橡胶适用温度℃-20-100-20-250-20-300适用介质煤气、其他可燃气体启闭时间S≤60主要零部件材料阀体、闸板为碳钢；阀杆为不锈钢；密封圈为硅橡胶三外形尺寸：DN D D1 b n-φd L300 440 395 22 12-φ22 580350 490 445 24 12-φ22 580F43X手动扇形盲板阀一、扇形盲板阀产品概述：本系列扇形盲板阀又称眼镜阀、翻板阀、扇形阀，系GB6222《工业企业煤气安全规程》要求的可靠切断气体介质的设备。

广泛应用于工矿企业、市政、环保等行业的气体介质管理系统中，尤其适用于有害、有毒、易燃气体的绝对切断。

亦适宜做管道终端的盲板，以缩短检修时间或方便连接新的管路。

该系列扇形盲板阀与其他在管路中做绝对切断的阀门设备相比，具有结构新颖、重量轻、体积小、操作方便、动作迅速、切断气体性能绝对可靠的特点。

二、工作原理： F43X手动扇形盲板阀由左阀体、右阀体、中阀体、连接螺杆（三根）组成。

用扳手旋转连接螺杆，使左右阀体完成夹紧和松开动作，利用闸板上盲板和通孔板的位置变换达到启闭目的。

盲板阀使用说明书一、产品简介：盲板阀是一种常用的阀门，被广泛应用于工业领域。

它通常用于封闭管道系统中无流体流动时的孔洞，以避免流体泄漏或进入管道。

盲板阀由盲板和阀体组成，通过旋转盲板来实现开关控制。

二、安装要求：1. 安装前请检查盲板阀的外观是否完好，无损坏或丢失零件。

2. 安装前，请确保盲板阀和管道系统的连接口完全匹配，并且紧固。

3. 安装时，请注意避免扭曲、弯曲或损坏阀门。

4. 安装时，请使用正确的工具进行安装，避免使用过大或过小的力量。

5. 安装后，请检查盲板阀的密封性能，确保无泄漏。

三、使用方法：1. 打开盲板阀：逆时针旋转盲板，直到孔洞对齐管道系统，使流体可以流动。

2. 关闭盲板阀：顺时针旋转盲板，将孔洞与管道系统隔离，阻止流体流动。

3. 当盲板阀处于关闭状态时，请确保盲板完全密封，以防止流体泄漏或进入管道。

4. 在使用过程中，请定期检查盲板阀的运行状态，确保其正常工作。

四、维护保养：1. 定期清洁盲板阀，以保持其表面的清洁，并防止积尘或杂质进入阀门内部。

2. 定期检查盲板阀的密封性能，如有泄漏或松动，请及时进行维修或更换密封件。

3. 定期润滑盲板阀的旋转部件，以确保其灵活运转。

4. 如需维修或更换内部零件，请确保在停止流体流动的情况下进行操作，并遵循相应的操作规程。

五、注意事项：1. 使用盲板阀时，请遵守相关安全操作规程，确保人员和设备安全。

2. 在安装或操作盲板阀时，请避免过大的力量或过快的旋转，以免损坏阀门。

3. 在操作过程中，如发现有异常或异常噪音，请立即停止使用，并检查和排除故障。

4. 如需更换盲板阀或升级管道系统，请遵照相应的操作规程和安全要求进行。

5. 在报废盲板阀时，请按照相关的环境保护法规进行处理，避免对环境造成污染。

六、常见问题解决：1. 盲板阀无法旋转或卡住：请检查是否有杂质或损坏的部件阻碍阀门的正常运转，清洁或更换相应部件后重新操作。

2. 盲板阀无法完全密封：请检查密封件是否松动、老化或损坏，及时更换并确保正确安装。

F643X-1型气动式扇形盲板阀◆结构特点气动式扇形盲板阀主要由左阀体、右阀体、齿轮、齿圈、丝杠付、阀板、密封圈等零件组成。

并由底座、支撑柱构成一个刚性结构体。

阀门中设有启闭气缸和翻板气缸。

启闭气缸通过齿圈、齿轮和丝杠螺旋付驱动左、右阀体完成松开、夹紧动作。

翻板气缸驱动阀板完成开闭动作。

橡胶密封圈镶嵌在阀板上，密封性能好，更换方便。

阀门的启闭位置由隔爆型行程开关控制。

本阀可以单台远距离控制，亦可多台联网远距离控制。

非正常情况下还可以利用阀门本身的机械装置手动操作。

本阀安装时请参照图中所示确定安装方向。

◆主要结构尺寸单位：mmDN L D D1A H H1B N-φd重量(kg) 4004505404956009204001616-22300 4505005955506589954271616-22350 50050064560071211024522020-22400 60060075570592015005502020-26500 70060086081097016006002024-26580自动扇形盲板阀◆产品概述自动扇形盲板阀系列是我厂在F43CX-1.5型扇形盲板阀的基础上根据该阀的工作特性进行改进和优化设计而推出的一种新型的可以远距离操作和自动控制和隔继设备。

本系列自动扇形盲板阀有气动、液动、电动三种驱动方式并根据不同规格采用不同的结构形式。

以适应用户的能源条件、环境条件和工况条件。

本系列自动扇形盲板阀以其优越的性能为冶金、化工、环境保护等行业的有毒、有害、易燃气体管路实现自动化控制提供了一种安全、可靠的隔继设备。

本阀连接法兰尺寸符合GB2555-81标准。

检测方法符合GB/13927-92标准。

◆主要性能规范产品型号F643X-1F743X-1F743X-0.5F9T43X-0.5公称通径DN400~700400~700800~2000800~2000公称压力MPa0.10.10.050.05密封试验压力MPa0.120.120.060.06强度试验压力MPa0.150.150.0750.075驱动源压缩空气0.4~0.6MPa 压力油4-6MPa 3相380V50HZ工作温度-20℃~300℃ -20℃~130℃启闭时间S≤60适用介质煤气、烟气、空气连接法兰符合GB2555-81 PN2.5标准◆主要零件材料名称阀体、阀板丝杠、支柱丝母伸缩器密封圈材料碳素钢优质碳素钢调质锰铜合金奥氏体不锈钢氟橡胶硅橡胶丁腈橡胶◆选用须知1、选用时请根据工艺介质温度，确定所需的温度等级。

煤气隔断装置安全技术规范AQ ××××—201×条文说明目次1 范围 (20)3 术语和定义 (20)4 基本要求 (21)5 隔断装置 (23)5.1 水封平行双闸板隔断阀及水封球阀 (23)5.2 关闭阀与煤气水封组合 (24)5.3 封闭式眼睛阀 (25)5.4 关闭阀与敞开式盲板阀（眼镜阀）组合 (26)5.5 关闭阀或煤气水封与盲板组合 (27)6 驱动装置 (27)附录A 煤气水封 (29)1 范围1.1-1.2 本规范是对《工业企业煤气安全规程》GB6222中可靠隔断装置更为细致明确的规定。

增加的竖炉即熔融还原炉是炼铁的新工艺，故其范围仍然与GB6222规定的范围含义相同。

1.3 本规范不适用的范围与GB2666相同，但归类更为明确。

城镇燃气系统包括了燃气干管、支管、庭园管道及调压站。

液化石油气系统、石油及天然气田采掘集输系统、长输管道系统、军事核设施、航天航空设施等均有其本系统的阀门安全规定，故不应在本规范内要求。

1.4 本规范所采用的5类隔断装置已在《工业企业煤气安全规程》GB6222中明确规定，长期以来，其制造技术不断发展成熟、运行经验得到普遍认可。

对于本规范未规定的、待开发的新技术或引进技术的隔断装置尚需经实际运行经验的积累，故应参照压力管道元件的监督监察规定，提出需提供的该装置技术、安全措施文件，报国家或省、自治区、直辖市安全监督管理部门备案后，才能采用。

3 术语和定义3.1—3.3：隔断装置是用于煤气管道上，要求具有切断煤气并保持煤气不泄漏到被隔离区域的功能，“可靠”只是对其功能的语言修饰，需强调的是具有“保持”隔离的功能。

具有此功能的装置可能是一个独立的设施，也可能是组合的设施组成。

根据近几十年的煤气隔断技术的发展，一些阀门如水封平行双闸板隔断阀，具有双向密封隔断功能，在操作时不存在有煤气泄漏至大气环境的情况，安全可靠，故可独立作为一个隔断装置。

消防法兰闸阀型号消防法兰闸阀是一种常用于消防系统中的阀门，其型号较多。

下面我将介绍一些常见的消防法兰闸阀型号及其特点。

1. Z45X消防法兰闸阀Z45X型消防法兰闸阀是一种中型闸阀，其标准设计采用了优质的材料，具有良好的耐腐蚀性能和可靠的密封性能。

该型号的闸阀采用铸铁材料制造，能够承受较高的工作压力，适用于大中型消防系统中作为管路的开启和关闭阀门。

其具有结构简单、维护方便等特点，被广泛应用于各类建筑消防系统。

2. Z46X消防法兰闸阀Z46X型消防法兰闸阀是一种大型闸阀，其采用了高强度铸铁材料制造，适用于特大型建筑或消防水罐等消防系统中。

该型号的闸阀具有优秀的耐高压和耐腐蚀性能，能够承受高温高压的工作环境，确保消防系统的可靠运行。

同时，该型号的闸阀采用了双密封结构，具有良好的密封性能，能够有效防止泄漏现象的发生。

3. Z472X消防法兰闸阀Z472X型消防法兰闸阀是一种特殊用途的闸阀，其采用了不锈钢材料制造，具有良好的耐腐蚀性能和高温高压的工作能力。

该型号的闸阀常用于消防系统中的酸碱管道或高温介质管道的控制，能够有效阻止介质的泄漏和外界杂质的进入，保障消防系统的正常运行。

同时，该型号的闸阀采用了电动装置，可实现远程控制和自动化操作，提高了系统的安全性和稳定性。

4. Z445X消防法兰闸阀Z445X型消防法兰闸阀是一种小型闸阀，其采用了铜材料制造，具有优异的导电性能和耐腐蚀性能。

该型号的闸阀常用于消防系统中的小流量管道的控制，能够快速关闭或打开管道，以满足及时的灭火需求。

其结构紧凑、操作灵活，可适应各种复杂的安装环境，被广泛应用于一些特殊场所的消防系统中。

以上介绍的仅仅是一些常见的消防法兰闸阀型号，实际上根据不同的使用场合和要求，还有很多其他型号的消防法兰闸阀可供选择。

在选择和使用消防法兰闸阀时，需要根据具体情况进行合理选型，并确保按照产品的使用说明和正确的安装方法进行操作，以确保消防系统的正常运行和灭火效果的确保。

电动扇形盲板阀使用说明书浙江四通阀门制造有限公司ZHEJIANG SITONG VALVE MAKING COMPANY一、F943X型电动式盲板阀主要用途及产品概述F943X型电动式盲板阀符号GB622-86《工业企业煤气安全规程》的规定，在阀门处于关闭状态时，能绝对切断管理系统中介质，是一种可靠切断气体介质的安全设备。

F943X型电动式盲板阀广泛用于冶金行业煤气、烟气、含尘气体及空气等管路系统的除尘环保设施中。

F943X型电动式盲板阀可以实现远距离开启和关闭，可靠切断气体介质，是一种理想的煤气及有毒气体管路绝对切断的安全控制阀门。

二、F943X型电动盲板阀结构概述F943X型电动盲板阀外形结构如下图所示该阀门由左阀体、中阀体、右阀体、扇形盲板、丝杆螺母付、杠杆、不锈钢补偿器、电动推杆等组成。

它是通过三根支丝杆联成一体，并把三个阀体分别固定在底座上，构成一个刚性结构体。

中阀体与右阀体用不锈钢膨胀管联接，左、中阀体分别用三根两端带左右梯形螺纹的丝杠联接，将三根丝杆同时作正向（或反向）旋转，则左、中两阀体得到压紧（或分离）。

三根丝杠中上面一根丝杠中间装有盲板，盲板绕该轴心旋转。

下面两根丝杠在同样的部位上安装有盲板的定位块，盲板旋转时可以防止盲板漂移，避免密封胶圈擦伤。

工作原理：用松开、夹紧时，由电动推杆带动连杆移动，从而带动三个连杆，同时作正向（或反向）旋转，使左、右两阀体松开（或夹紧），用另外一电动推杆带动盲板转动，达到对盲板上的盲孔和通孔转位动作。

三、技术参数及性能规范（见表1）表1 F943X型电动扇形盲板阀技术参数及性能规范四、标准与规范（见表2）表2 标准与规范五、主要零件材质(见表3)表3 主要零件材质六、产品结构简图七、F943X主要外型尺寸和连接尺寸（见表4）表4 主要外形尺寸和连接尺寸PN0.5/1/1.5MPa 法兰连接尺寸符合GB9115.188DN D D1 b N-Φd B L L1 H N1-Φd1 200 320 280 22 8-Φ18 500 580 110 350 4-Φ12 250 375 335 24 12-Φ18 500 580 150 400 4-Φ12 300 440 395 24 12-Φ22 500 580 150 450 4-Φ12 350 490 445 24 12-Φ22 600 580 200 480 4-Φ15 400 540 495 24 16-Φ22 600 680 200 500 4-Φ15 450 595 550 26 16-Φ22 600 680 250 530 4-Φ15 500 645 600 26 20-Φ22 600 680 300 580 4-Φ15 600 755 705 26 20-Φ26 600 680 300 630 4-Φ15 700 860 810 26 24-Φ26 600 680 350 680 4-Φ18 800 975 920 26 24-Φ30 800 680 400 730 4-Φ18900 1075 1020 26 24-Φ30 800 710 400 780 4-Φ18 1000 1175 1120 26 28-Φ30 800 710 500 830 4-Φ20 1100 1275 1220 26 28-Φ30 800 710 500 880 4-Φ20 1200 1375 1320 26 32-Φ30 800 830 600 940 6-Φ20 1300 1475 1420 26 32-Φ30 800 830 600 990 6-Φ20 1400 1575 1520 26 36-Φ30 850 830 700 1040 6-Φ20 1500 1675 1620 26 36-Φ30 850 830 750 1090 6-Φ22 1600 1790 1730 26 40-Φ30 850 830 800 1140 6-Φ22F943X电动扇形盲板阀控制箱电器原理图：配套电动装置参数：规格200-400 450-600 700-800 900-1000 1200 1400 1600 1800 2000电动装置电机功率0.12 0.12 0.25 0.25 0.37 0.37 0.55 0.55 0.75 动作时间≤60S ≤60S ≤80S ≤80S≤80S电动夹紧装置电机功率0.25 0.25 0.25 0.25 0.37 0.37动作时间≤10S ≤15S ≤35S≤40S≤40S≤45S电压380V八、运输、存贮1.运输过程中必须将每台阀门的电动执行器包履固定、包装箱固定好，防止运输过程中磕碰损坏。

F943X型电动盲板阀使用说明书鸿宇阀门一、用途及主要性能规范：1．产品用途：F943X型电动盲板阀符合GB6222-86《工业企业煤气安全规程》的规定，在阀门处于关闭状态时，能绝对切断管路中的介质，实现绝对密封，并可实现远距离操作，是一种理想的煤气及有害、有毒气体管网绝对切断的安全控制设备。

同时，该阀亦适用做管道终端的盲板，以缩短维修时间或更方便连接新的管网系统。

2．主要性能规范：二、结构特点及工作原理F943X型电动盲板阀（如图）所示，是由左阀体、右阀体、盲板、丝杠螺母副、连杆、不锈钢补偿器、盲板装置，松开、夹紧装置等组成。

左、右两阀体及阀板用三个正反扣丝杠螺母副联成一个钢性整体，补偿器设在右阀体上，以保证左、右阀体的分离行程。

盲板安装在顶端丝杠上，转位时经丝杠轴心旋转，经保证阀门夹紧，分离时盲板平移及转位时，密封圈不被擦伤。

三个连杆分别安装在三根丝杠的一端与连杆相结合。

该阀门的密封圈在板上，密封性能好，更换方便，由于采用连杆传动，更适用于在粉尘环境中工作。

工作原理：用松开、夹紧装置上的防爆电动装置推动连杠，从而带动三根丝杠同时作正向（或反向）旋转，使左、右两阀体松开（或夹紧）；用盲板装置的防爆电动装置推动盲板转动达到盲板转动达到盲板上盲孔和通孔的转位动作。

本阀门可实现阀门的远距离控制。

三、主要零件材料：F943X型电动推杆盲板阀四、主要结构尺寸及连结尺寸表（mm）DN L D D1 H H1 A B C b n-d质量(Kg)PN0.05 PN0.15 PN0.25300 500 440 395 720 360 480 18 12-22 205 225 250 350 600 490 445 810 380 520 18 12-22 235 255 280 400 600 540 495 850 405 600 24 16-22 286 305 335 450 600 595 550 905 430 658 24 16-22 340 370 400 500 600 645 600 1080 750 712 26 20-22 420 460 500 600 600 755 705 1590 830 874 26 24-26 530 580 630 700 600 860 810 1680 880 970 26 24-30 605 665 630 800 800 975 920 1860 1125 1100 1130 525 35 24-30 1500 1650 1750 900 800 1075 1020 2055 1270 1200 1220 570 35 24-30 1800 1950 2100 1000 800 1175 1120 2240 1400 1320 1320 620 35 28-30 2100 2300 2500 1100 800 1275 1220 2425 1535 1510 1420 670 35 28-30 2300 2500 2700 1200 800 1375 1320 2620 1680 1625 1490 700 35 32-30 2600 2800 3050 1300 800 1475 1420 2760 1770 1749 1490 700 35 32-30 3000 3300 3600 1400 850 1575 1520 2960 1925 1858 1490 700 35 36-30 4170 4550 4950 1500 850 1690 1630 3105 2050 1976 1590 750 35 36-30 4900 5300 5800 1600 850 1790 1730 3300 2160 2093 1690 800 35 40-30 5350 5850 6350 1800 600 1990 1930 3610 2370 2335 1890 900 35 44-30 6950 7600 8300 2000 1200 2190 2130 3960 2620 2570 2070 1000 35 46-30 8750 9500 10500五、安装、使用、维修保养注意事项：1．安装时介质流向必须按阀门上标示的箭头方向，管路中冷凝水的流向也应符合箭头所示方向。
