电动盲板阀装置调试方法及应用

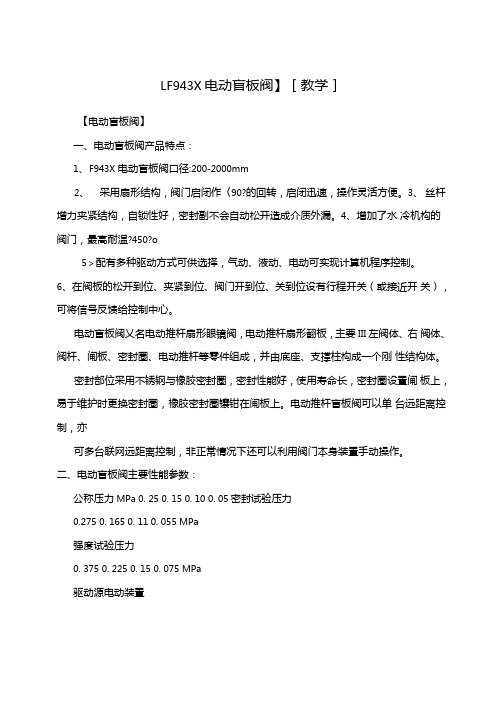

LF943X电动盲板阀】［教学］【电动盲板阀】一、电动盲板阀产品特点：1、F943X 电动盲板阀口径:200-2000mm2、采用扇形结构，阀门启闭作〈90?的回转，启闭迅速，操作灵活方便。

3、丝杆增力夹紧结构，自锁性好，密封副不会自动松开造成介质外漏。

4、增加了水冷机构的阀门，最高耐温?450?o5＞配有多种驱动方式可供选择，气动、液动、电动可实现计算机程序控制。

6、在阀板的松开到位、夹紧到位、阀门开到位、关到位设有行程开关（或接近开关），可将信号反馈给控制中心。

电动盲板阀乂名电动推杆扇形眼镜阀，电动推杆扇形翻板，主要III左阀体、右阀体、阀杆、闸板、密封圈、电动推杆等零件组成，并由底座、支撑柱构成一个刚性结构体。

密封部位采用不锈钢与橡胶密封圈，密封性能好，使用寿命长，密封圈设置闸板上，易于维护时更换密封圈，橡胶密封圈镶钳在闸板上。

电动推杆盲板阀可以单台远距离控制，亦可多台联网远距离控制，非正常情况下还可以利用阀门本身装置手动操作。

二、电动盲板阀主要性能参数：公称压力MPa 0. 25 0. 15 0. 10 0. 05密封试验压力0.275 0. 165 0. 11 0. 055 MPa强度试验压力0. 375 0. 225 0. 15 0. 075 MPa驱动源电动装置丁膳橡胶 硅橡胶 氟橡胶 适用温度?-20-100 -20-200 -20-300适用介质 煤气等有毒、有害、易燃气体启闭时间S ?60主要零部件材阀体、闸板为碳钢；丝杆为合金钢;螺母为镭铜合金、球墨铸铁;伸缩器料为不锈钢三、电动盲板阀主要外形尺寸：单位:mmDN D DI b n-<l>d L20-4 26 600 700 860 810 26 24-"26 600 800 975 920 35 24- 30 800 900 1075 1020 35 24- 30 800 1000 1175 1120 35 28- "30 800 1100 1275 1220 3536- 4）30 800 1200 1375 1320 35 32- "30 800 1300 1475 1420 35 36-（I ）30 8001400 1575 1520 35 36- 30 800 1500 1675 1620 35 36- <1> 30 850 1600 1790 1730 35 40-"30 850 1800 1990 1930 35 44-"30 1100 2000 2190 2130 35 46- "30 1100 304439112 - "22 50350 490 445 18 12-“22 600 400 540 495 24 16 - "22 600 455955216-"22 60500 645 600 26 20-<1>22 600 600 755 705 26四、电动盲板阀订货须知：1、？产品名称与型号？口径?是否带附件以便我们的为您正确选型。

盲板阀使用说明书一、产品简介：盲板阀是一种常用的阀门，被广泛应用于工业领域。

它通常用于封闭管道系统中无流体流动时的孔洞，以避免流体泄漏或进入管道。

盲板阀由盲板和阀体组成，通过旋转盲板来实现开关控制。

二、安装要求：1. 安装前请检查盲板阀的外观是否完好，无损坏或丢失零件。

2. 安装前，请确保盲板阀和管道系统的连接口完全匹配，并且紧固。

3. 安装时，请注意避免扭曲、弯曲或损坏阀门。

4. 安装时，请使用正确的工具进行安装，避免使用过大或过小的力量。

5. 安装后，请检查盲板阀的密封性能，确保无泄漏。

三、使用方法：1. 打开盲板阀：逆时针旋转盲板，直到孔洞对齐管道系统，使流体可以流动。

2. 关闭盲板阀：顺时针旋转盲板，将孔洞与管道系统隔离，阻止流体流动。

3. 当盲板阀处于关闭状态时，请确保盲板完全密封，以防止流体泄漏或进入管道。

4. 在使用过程中，请定期检查盲板阀的运行状态，确保其正常工作。

四、维护保养：1. 定期清洁盲板阀，以保持其表面的清洁，并防止积尘或杂质进入阀门内部。

2. 定期检查盲板阀的密封性能，如有泄漏或松动，请及时进行维修或更换密封件。

3. 定期润滑盲板阀的旋转部件，以确保其灵活运转。

4. 如需维修或更换内部零件，请确保在停止流体流动的情况下进行操作，并遵循相应的操作规程。

五、注意事项：1. 使用盲板阀时，请遵守相关安全操作规程，确保人员和设备安全。

2. 在安装或操作盲板阀时，请避免过大的力量或过快的旋转，以免损坏阀门。

3. 在操作过程中，如发现有异常或异常噪音，请立即停止使用，并检查和排除故障。

4. 如需更换盲板阀或升级管道系统，请遵照相应的操作规程和安全要求进行。

5. 在报废盲板阀时，请按照相关的环境保护法规进行处理，避免对环境造成污染。

六、常见问题解决：1. 盲板阀无法旋转或卡住：请检查是否有杂质或损坏的部件阻碍阀门的正常运转，清洁或更换相应部件后重新操作。

2. 盲板阀无法完全密封：请检查密封件是否松动、老化或损坏，及时更换并确保正确安装。

电动盲板阀电动眼镜阀安装使用说明
电动盲板阀电动眼镜阀电动扇形阀主要由左阀体、右阀体、扇形闸板、不锈钢波纹管、电动驱动装置、电动夹紧装置等零件组成。

阀体采用三点式锁紧扇形闸板结构。

密封部位采用不锈钢与橡胶密封圈，密封性能好，使用寿命长，密封圈设在闸板上，便于维护时更换密封圈。

电动操作、工作平稳、启动灵活、动作可靠。

夹紧机构采用丝杆螺母进行夹紧，自锁性好。

盲板阀眼镜阀注意事项：
现场首次安装阀门时先检查阀门本身密封材料及阀体密封槽上是否有杂物及灰尘并将其清理，另外安装人员必须检查管道内是否有因焊接法兰片时而残留在管道内的焊渣，还得检查管道内堆焊时超过阀门开关位置时而碰到的壁是否小于蝶门的最大外径，为避免阀门打开时而刮伤密封材料，请先检查以上几个问题！请及时清理杂物、焊渣。

盲板阀眼镜阀安装使用说明：
1、电动扇形盲板阀安装完毕后，应做支架固定阀门底座，在动
作时阀门受力于支架上。

首先启动电动夹紧装置把左右阀体位移，阀体和闸板完全脱离，在开启闸板电动装置，闸板开启或关闭，随后再启动电动夹紧装置，检查左右阀体是否紧贴在阀体上及电动装置工作时限位开关是否工作。

2、橡胶密封圈不得与阀体粘连或发生硬摩擦，以防止损坏橡胶密封圈，破坏阀门的工作性能。

3、扇形盲板阀为敞开式阀门，左右阀体松开时，介质要外溢，为确保安全，在关闭时，请先关闭眼镜阀前的煤气蝶阀，请采用通风和其它能保证安全的措施，同时建议阀板下不能站人，以防万一造成人员伤害。

盲板阀操作内容及标准盲板阀是一种常用的管道阀门，用于在管道的关闭和开启之间起到控制流体流动的作用。

本文将介绍盲板阀的操作内容和标准，以便用户正确使用和维护该阀门。

盲板阀的操作内容1. 阀门打开前的准备工作在打开盲板阀之前，需要进行以下准备工作：•检查管道是否有压力，如有压力则先将其放空；•检查阀门是否损坏，如有损坏则及时更换；•检查接合部位是否密封可靠，如发现泄漏情况则进行修理。

2. 阀门打开操作打开盲板阀时，需要进行以下操作：•打开阀门手轮，逆时针旋转至完全打开的状态；•检查阀门是否完全打开，如有局部未完全打开，则需调整手轮直至全部打开；•检查管道内部是否有异物，如有需要清理干净。

3. 阀门关闭操作关闭盲板阀时，需要进行以下操作：•关闭阀门手轮，顺时针旋转至完全关闭的状态；•检查阀门是否完全关闭，如有局部未完全关闭，则需调整手轮直至全部关闭；•在关闭前，需要确保管道内部已经排干，避免造成阀门密封不严。

4. 阀门维护保养进行阀门维护保养时，需要进行以下操作：•定期检查阀门的密封性和工作状态，如发现损坏则及时更换；•定期检查并涂抹阀门轴承和密封部位，确保阀门能够顺畅运转；•定期清洗阀门内部，避免管道内部产生积层。

盲板阀的操作标准为了保证盲板阀的正常工作和安全使用，需要严格遵守以下标准：1. 标准符号和名称标准符号名称B法兰盲板D螺纹盲板A螺栓盲板2. 标准规格盲板阀的规格要满足以下标准：•法兰盲板要符合GB9113、JB/T79、HG20592等标准要求；•螺纹盲板要符合GB/T7307、JB/T80等标准要求；•螺栓盲板要符合HG20593、JB/T81等标准要求。

3. 管道连接标准盲板阀与管道连接的标准要求符合以下标准：•IFI细齿牙标准（管螺纹为美制细牙）；•ZG细齿牙标准（管螺纹为英制细牙）；•GB/T7307、JB/T81、HG20593等标准。

4. 阀门密封材料盲板阀的密封材料要求符合以下标准：•常用材料：黄铜、铝、不锈钢、铸铁等；•密封垫片要使用10号钢带或304不锈钢板制成。

电动阀门的电动装置及执行机构安装调试方案摘要：本文旨在介绍电动阀门的电动装置和执行机构的安装、调试方案。

电动阀门在工业自动化控制中起着重要的作用，合理的安装和调试能够确保电动阀门的正常运行和准确控制。

本文主要包括以下几个部分：电动阀门的电动装置和执行机构简介、安装准备工作、安装步骤、调试步骤以及注意事项等。

一、介绍电动阀门的电动装置是指用电能为动力源，通过电动机、减速机和行程控制器等组成的一套装置。

执行机构是电动阀门的组成部分，主要通过电动装置来驱动。

正确安装和调试电动阀门的电动装置和执行机构对于确保电动阀门的正常运行和准确控制非常重要。

二、安装准备工作1.阅读电动阀门的电动装置和执行机构的安装、调试说明书，了解安装流程和要求。

2.准备必要的工具和设备，如扳手、螺丝刀、吊装设备等。

3.确定安装位置，并保证安装位置符合相关安装标准和要求。

三、安装步骤1.将电动装置和执行机构与阀门的连接件进行组装，确保连接牢固可靠。

2.将组装好的电动装置和执行机构与阀门的法兰连接，使用扳手将螺栓拧紧。

3.检查连接处是否漏气、漏油，如有问题及时修复。

4.安装好电动装置和执行机构后，进行配电线材的安装，确保接线正确。

5.连接电源并进行电路的接通测试，确保电动装置和执行机构正常工作。

四、调试步骤1.首先，对电动装置和执行机构进行开关量测试，确保在控制信号下能够正常开闭。

2.进行位置反馈测试，检查是否能够准确反馈阀门的开闭位置。

3.进行手动控制测试，使用调节手柄或控制按钮，观察阀门的开闭情况。

4.进行自动控制测试，将电动装置和执行机构连接到自动控制系统，通过远程控制阀门的开闭。

5.对各个控制方式下的开闭时间、稳定性等进行测试和调整。

五、注意事项1.在安装过程中，需要注意安全操作，避免事故的发生。

2.安装和调试过程中，应严格按照相关说明书和安装标准进行操作。

3.在安装位置选择上，应考虑到操作和维护的便利性。

4.定期对电动装置和执行机构进行维护和保养，确保其正常运行。

盲板阀使用说明书1. 产品概述盲板阀是一种常用的流体控制装置，用于封闭管道中的流体或气体。

它能够完全关闭管道，阻止流体或气体流动，并且可以随时打开来恢复流动。

盲板阀通常由阀体、阀盖、盲板和密封件等组成。

2. 安装在安装盲板阀之前，请确保管道已经停止流动，并且压力已经释放完毕。

按照以下步骤安装盲板阀：- 确保阀体与管道的连接口干净，没有杂质。

- 使用合适的工具将盲板阀紧固到阀体上，确保紧固牢固。

- 检查密封件是否完好，如果有损坏请及时更换。

3. 使用盲板阀的使用非常简单，按照以下步骤操作：- 打开盲板阀，将盲板旋转至打开位置，此时流体或气体可以通过管道流动。

- 关闭盲板阀，将盲板旋转至关闭位置，此时流体或气体无法通过管道流动。

- 在操作过程中，应注意盲板阀的阀位与实际流体或气体的流动方向是否一致，以免出现反流或无法流动的情况。

4. 维护为了确保盲板阀的正常使用和延长使用寿命，应定期进行维护保养：- 定期检查盲板阀的阀体、阀盖和盲板是否有锈蚀或损坏，如有需要及时进行维修或更换。

- 检查盲板阀的密封件是否完好，如有损坏请及时更换。

- 清洗阀体、阀盖和盲板，确保没有杂质影响阀门的开启和关闭。

- 增加润滑剂以确保阀门的灵活性。

5. 注意事项在使用盲板阀时，请注意以下事项：- 使用前，请确保盲板阀的阀位正确，并且阀体与管道之间没有杂质。

- 在盲板阀关闭状态下，切勿打开管道，以免造成泄漏或其他危险。

- 定期检查盲板阀的密封性能，如发现泄漏或其他故障，请及时处理。

- 避免将盲板阀暴露在高温、高压或腐蚀性环境下，以免影响阀门的正常使用寿命。

以上是对盲板阀的使用说明书，希望能对您有所帮助。

如果在使用过程中遇到任何问题，请及时与我们联系，我们将尽力为您解决。

电动扇形盲板阀使用说明书浙江四通阀门制造有限公司ZHEJIANG SITONG VALVE MAKING COMPANY一、F943X型电动式盲板阀主要用途及产品概述F943X型电动式盲板阀符号GB622-86《工业企业煤气安全规程》的规定，在阀门处于关闭状态时，能绝对切断管理系统中介质，是一种可靠切断气体介质的安全设备。

F943X型电动式盲板阀广泛用于冶金行业煤气、烟气、含尘气体及空气等管路系统的除尘环保设施中。

F943X型电动式盲板阀可以实现远距离开启和关闭，可靠切断气体介质，是一种理想的煤气及有毒气体管路绝对切断的安全控制阀门。

二、F943X型电动盲板阀结构概述F943X型电动盲板阀外形结构如下图所示该阀门由左阀体、中阀体、右阀体、扇形盲板、丝杆螺母付、杠杆、不锈钢补偿器、电动推杆等组成。

它是通过三根支丝杆联成一体，并把三个阀体分别固定在底座上，构成一个刚性结构体。

中阀体与右阀体用不锈钢膨胀管联接，左、中阀体分别用三根两端带左右梯形螺纹的丝杠联接，将三根丝杆同时作正向（或反向）旋转，则左、中两阀体得到压紧（或分离）。

三根丝杠中上面一根丝杠中间装有盲板，盲板绕该轴心旋转。

下面两根丝杠在同样的部位上安装有盲板的定位块，盲板旋转时可以防止盲板漂移，避免密封胶圈擦伤。

工作原理：用松开、夹紧时，由电动推杆带动连杆移动，从而带动三个连杆，同时作正向（或反向）旋转，使左、右两阀体松开（或夹紧），用另外一电动推杆带动盲板转动，达到对盲板上的盲孔和通孔转位动作。

三、技术参数及性能规范（见表1）表1 F943X型电动扇形盲板阀技术参数及性能规范四、标准与规范（见表2）表2 标准与规范五、主要零件材质(见表3)表3 主要零件材质六、产品结构简图七、F943X主要外型尺寸和连接尺寸（见表4）表4 主要外形尺寸和连接尺寸PN0.5/1/1.5MPa 法兰连接尺寸符合GB9115.188DN D D1 b N-Φd B L L1 H N1-Φd1 200 320 280 22 8-Φ18 500 580 110 350 4-Φ12 250 375 335 24 12-Φ18 500 580 150 400 4-Φ12 300 440 395 24 12-Φ22 500 580 150 450 4-Φ12 350 490 445 24 12-Φ22 600 580 200 480 4-Φ15 400 540 495 24 16-Φ22 600 680 200 500 4-Φ15 450 595 550 26 16-Φ22 600 680 250 530 4-Φ15 500 645 600 26 20-Φ22 600 680 300 580 4-Φ15 600 755 705 26 20-Φ26 600 680 300 630 4-Φ15 700 860 810 26 24-Φ26 600 680 350 680 4-Φ18 800 975 920 26 24-Φ30 800 680 400 730 4-Φ18900 1075 1020 26 24-Φ30 800 710 400 780 4-Φ18 1000 1175 1120 26 28-Φ30 800 710 500 830 4-Φ20 1100 1275 1220 26 28-Φ30 800 710 500 880 4-Φ20 1200 1375 1320 26 32-Φ30 800 830 600 940 6-Φ20 1300 1475 1420 26 32-Φ30 800 830 600 990 6-Φ20 1400 1575 1520 26 36-Φ30 850 830 700 1040 6-Φ20 1500 1675 1620 26 36-Φ30 850 830 750 1090 6-Φ22 1600 1790 1730 26 40-Φ30 850 830 800 1140 6-Φ22F943X电动扇形盲板阀控制箱电器原理图：配套电动装置参数：规格200-400 450-600 700-800 900-1000 1200 1400 1600 1800 2000电动装置电机功率0.12 0.12 0.25 0.25 0.37 0.37 0.55 0.55 0.75 动作时间≤60S ≤60S ≤80S ≤80S≤80S电动夹紧装置电机功率0.25 0.25 0.25 0.25 0.37 0.37动作时间≤10S ≤15S ≤35S≤40S≤40S≤45S电压380V八、运输、存贮1.运输过程中必须将每台阀门的电动执行器包履固定、包装箱固定好，防止运输过程中磕碰损坏。

盲板阀的操作方法
盲板阀是一种重要的工业设备，它的作用是在系统的管路中调节流量和压力，因此精确控制它的操作是确保产品质量和运行安全的关键性因素。

本文旨在介绍盲板阀的操作方法和正确使用技巧，以达到良好的使用效果。

首先，在操作盲板阀前，应先确定开启（关闭）的时机，以确保正确的操作时机，从而避免操作滞后或操作过早而影响机器的正常运行。

其次，在操作盲板阀时，应当根据操作规程，按一定顺序施加负荷，以避免造成突然的影响，对系统的其它部件造成损坏。

此外，在操作盲板阀时，应严格遵守操作规程，禁止无缘无故地开启或关闭阀门，以避免在阀门处出现过大的压力变化，影响系统的正常运行，或者在关闭阀门时，在阀门处出现堵转死锁现象，对系统工作稳定性造成损害。

在操作完盲板阀之后，应检查操作是否正常，以确保它的正常运行，以及阀门的有效切断状态，同时还应定期检查阀门装置的疏松、损坏现象，以及检查增压箱的压力变化，确保其工作性能稳定。

最后，要特别注意的是，在进行任何操作之前，应仔细阅读相关的操作说明书，以确保操作的正确性，以免造成系统损坏，或者造成人员伤害。

总之，在操作盲板阀时，应当遵守操作规程，按照正确的操作过程，谨慎操作，以达到良好的使用效果。

只有按照正确的操作流程，才能保证系统的正常运行，充分发挥其工作效用。

电动盲板阀装置调试方法及应用摘要随着工业发展，规模不断增大，工业自动化控制程度也越来越高，这就要求各管道系统的重要阀门具有远操控制手段，电动启闭阀门、气动调节阀门所占的比例越来越高，这对提高冶金行业自动化程度，减少运行人员劳动强度，加强系统安全性有着重要意义。

电动盲板阀是气体介质管道中可靠的隔断设备，它具有重量轻,操作简便迅速,密封性好，维修方便的特点,广泛用于冶金、化工、市政、工程系统的煤气、烟气、空气等管道中。

关键词盲板阀电动装置行程开关力矩阀门是控制、调节、保护系统中的介质控制元件。

电动阀门的动作可靠、远程操作准确无误起到至关重要的作用。

自动扇形盲板阀有气动、液动、电动、电液动四种驱动方式并根据不同规格采用不同的结构形式，以适应用户的能源条件、环境条件和工况条件的要求。

扇形盲板阀以其优越的性能为冶金、化工、环保等行业的有毒、有害、易燃气体管路实现自动化控制提供了一种安全、可靠的隔断设备。

电动盲板阀主要由阀体,阀板,翻板电动装置,顶开夹紧电动装置等组成。

工作原理:阀门开启时，顶开夹紧电动装置工作，拉开活动阀座，使阀板密封面形成一定间隙，之后翻板电动装置工作，完成通孔和盲孔的切换，切换到位以后顶开夹紧电动装置反向工作，压紧阀板，从而完成阀门的开启和关闭。

只有熟悉阀门电动装置的结构特点，才能有效率高质量地调试电动阀门。

二、阀门电动装置结构及特点阀门电动装置主要由电机、手-电动切换装置、传动装置、力矩、行程保护等组成。

对阀门电动装置的要求是电动装置有足够的力矩打开阀门，并和阀门在各种运行工况下的力矩相适应，执行机构力矩的选择至少比阀门力矩大一些。

电动装置应具有结构简单、性能可靠的双向力矩保护装置。

1.电机多采用三相交流异步电机，短时工作制，每次连续工作时间小于30分钟。

电机应具有良好的伺服性，即具有高的启动转矩倍数，低的启动电流和小的转动惯量，并应具有过热保护和断相保护功能。

防止温度过高烧坏电机。
