柯尼卡美能达复印机维修代码大全

柯美复印机常见错误代码及处理方法作者：oa161商务办公网c0000 主马达故障。

c0045 定影冷却风扇马达故障。

c004e 电源冷却风扇马达故障。

c0070 主加粉马达故障。

c0210 图像转印电压不正常。

c03ff 调整模式11非适当设置。

c0500 预热故障。

c0510 定影温度过低。

c0520 定影温度过高。

c0650 扫描原位传感器故障。

c0b60 分页格切换马达故障。

c0b80 移动马达故障。

c0f32 adtc传感故障。

c0f33 adtc感应器调整不当。

c1038 引擎连接故障。

c1200 asic/内存故障。

c1300 棱镜马达故障。

c13f0 hsync检测故障。

c1468 eeprom出错。

c14a3 ir 曝光灯故障。

c0f32书中说明是adtc传感故障，造成出代码的原因有以下几种可能，如有不同看法请跟贴。

１，运用了劣质代用碳粉２，载体老化３，下粉量过大４，粉检测传感器本身成绩５，培修时对于工具停止了总清而未准确设定６，这是发作此毛病遇到能够至多的，即搅和杆上刮粉传感器的小安装磨损了，招致没有能畸形检测供粉oa161商务办公网给你下面的提醒：进入培修形式办法：功效键--中止--0--0--中止--0--1进入后取舍5，functton（性能形式）按yes键进入取舍，atdc auto adjust按复印键，本人运转5秒钟内外，就能够了，涌现m2的清算方法：顺次按验电器停00停01进入培修形式后取舍第9项clear data（数据肃清）按yes进入，取舍pm counter按yes肯定就ok了，再有一度办法就是我后面引见的啦，关了pm验电器，办法是进入培修形式后取舍第一项services choice技能培修形式按yes肯定，取舍iu life stop mode（iu寿数停止形式）取舍stop加入就ok了。

柯美数码复印机故障代码及维修模式美能达故障代码故障名称检测时机柯美数码复印机维修代码、维修模式C0000 主马达故障• 主马达开始运转1秒钟后的任何时候，主马达(M1)锁定信号会连续维持1 秒钟的高电平(HIGH)。

C0044ADF 冷却风扇故障（仅在安装选购件AFR-19 时）• 具体内容请参考选购件维修手册(AFR-19)。

C0045 定影冷却风扇马达故障• 在定影冷却风扇马达全速或减速运转期间，定影冷却风扇马达(M3) 锁定信号会连续维持1 秒钟的高电平(HIGH)。

C004E 电源冷却风扇马达故障• 在电源冷却风扇马达的远程信号维持在ON（表示全速动转）或OFF （表示减速动转）期间，电源冷却风扇马达(M4) 的锁定信号会连续维持1 秒钟的高电平(HIGH)。

C0070 主加粉马达故障• 在碳粉瓶正在转动期间，碳粉瓶原位感应器(PC7) 会连续3.5 秒钟输出高电平(HIGH) 信号。

• 在碳粉瓶正在转动期间，碳粉瓶原位感应器(PC7) 会连续2 秒钟输出低电平(LOW) 信号。

C0210 图像转印电压异常• 在PC 感光鼓保持静止状态时，图像转印电压在规定时间连续维持在100 V 以上。

C03FF 模式设置不当• 对维修模式中“调整”的“模式设置”设置不正确。

C0500 预热故障• 预热循环期间，在规定的时间过后，定影辊的表面温度仍未达到规定的水平。

从室温到100C: 35 秒从100C 到140C: 25 秒从140C 到完成预热循环：20 秒C0500预热故障（对于具有两个定影辊加热灯的型号）* 仅限于Di2011• 预热循环开始后30 秒内，定影辊热敏电阻未检测到预定的温度，因而未完成预热循环。

柯美数码复印机故障代码及维修模式发布人：佛山利民二手办公设备有限公司浏览428次【字号大中小】发布时间：2010年7月13日打印本页美能达故障代码故障名称检测时机柯美数码复印机维修代码、维修模式C0000 主马达故障• 主马达开始运转1秒钟后的任何时候，主马达(M1)锁定信号会连续维持1 秒钟的高电平(HIGH)。

C0044ADF 冷却风扇故障（仅在安装选购件AFR-19 时）• 具体内容请参考选购件维修手册(AFR-19)。

C0045 定影冷却风扇马达故障• 在定影冷却风扇马达全速或减速运转期间，定影冷却风扇马达(M3) 锁定信号会连续维持1 秒钟的高电平(HIGH)。

C004E 电源冷却风扇马达故障• 在电源冷却风扇马达的远程信号维持在ON（表示全速动转）或OFF （表示减速动转）期间，电源冷却风扇马达(M4) 的锁定信号会连续维持1 秒钟的高电平(HIGH)。

C0070 主加粉马达故障• 在碳粉瓶正在转动期间，碳粉瓶原位感应器(PC7) 会连续3.5 秒钟输出高电平(HIGH) 信号。

• 在碳粉瓶正在转动期间，碳粉瓶原位感应器(PC7) 会连续2 秒钟输出低电平(LOW) 信号。

C0210 图像转印电压异常• 在PC 感光鼓保持静止状态时，图像转印电压在规定时间连续维持在100 V 以上。

C03FF 模式设置不当• 对维修模式中“调整”的“模式设置”设置不正确。

C0500 预热故障• 预热循环期间，在规定的时间过后，定影辊的表面温度仍未达到规定的水平。

从室温到100C: 35 秒从100C 到140C: 25 秒从140C 到完成预热循环：20 秒C0500预热故障（对于具有两个定影辊加热灯的型号）* 仅限于Di2011• 预热循环开始后30 秒内，定影辊热敏电阻未检测到预定的温度，因而未完成预热循环。

柯尼卡美能达C250/252/300/352彩色复印机常见代码C3451,定影加热辊预热故障C3452,定影压力辊加热故障C3851,加热辊异常低温C3852,压力辊异常低温C3751,加热辊异常高温C3752,压力辊异常高温C2551,青色TCR感应器检测到异常低的碳粉浓度C2552,青色TCR感应器检测到异常高的碳粉浓度C2553,红色TCR感应器检测到异常低的碳粉浓度C2554,红色TCR感应器检测到异常高的碳粉浓度C2555,黄色TCR感应器检测到异常低的碳粉浓度C2556,黄色TCR感应器检测到异常高的碳粉浓度C2557,黑色TCR感应器检测到异常低的碳粉浓度C2558,黑色TCR感应器检测到异常高的碳粉浓度C2559,青色TCR感应器调整故障C255A红色TCR感应器调整故障C255B黄色TCR感应器调整故障C255C黑色TCR感应器调整故障C2451,新转印清洁器复位故障C3461新定影部件复位故障C2651.青色成像部件EEPROM访问故障--建议更换硒鼓或EEPROM C2652,红色成像部件EEPROM访问故障--建议更换硒鼓或EEPROM C2653,黄色成像部件EEPROM访问故障--建议更换硒鼓或EEPROMC2654,黑色成像部件EEPROM访问故障--建议更换硒鼓或EEPROMC2A01.青色碳粉盒EEPROM访问故障--建议更换碳粉盒或EEPROMC2A02,红色碳粉盒EEPROM访问故障--建议更换碳粉盒或EEPROMC2A03,黄色碳粉盒EEPROM访问故障--建议更换碳粉盒或EEPROMC2A04,黑色碳粉盒EEPROM访问故障--建议更换碳粉盒或EEPROM二：柯尼卡美能达C350/450彩色复印机的一些常见故障代码以下我将这些机器的常见故障代码列出来供大家参考C0200，青色PC感光鼓充电电晕故障--充电座需要维修更换C0202，红色PC感光鼓充电电晕故障--充电座需要维修更换C0204，黄色PC感光鼓充电电晕故障--充电座需要维修更换C0206，黑色PC感光鼓充电电晕故障--充电座需要维修更换C0208，PC感光鼓充电电晕故障--充电座需要维修更换C0500, 定影加热辊预热故障C0501, 定影压力辊加热故障C0510, 加热辊异常低温C0511, 压力辊异常低温C0520, 加热辊异常高温C0521, 压力辊异常高温C0F30, 青色ATDC感应器检测到异常低的碳粉浓度C0F31, 青色ATDC感应器检测到异常高的碳粉浓度C0F32, 红色ATDC感应器检测到异常低的碳粉浓度C0F33, 红色ATDC感应器检测到异常高的碳粉浓度C0F34, 黄色ATDC感应器检测到异常低的碳粉浓度C0F35, 黄色ATDC感应器检测到异常高的碳粉浓度C0F36, 黑色ATDC感应器检测到异常低的碳粉浓度C0F37, 黑色ATDC 感应器检测到异常高的碳粉浓度C0F3A, 青色ATDC 感应器调整故障C0F3B ，红色ATDC 感应器调整故障C0F3C ，黄色ATDC 感应器调整故障C0F3D ，黑色ATDC 感应器调整故障C13C8, 新转印清洁器复位故障C13CA ，新定影部件复位故障C13D1. 青色成像部件EEPROM 访问故障--建议更换硒鼓或EEPROM C13D2, 红色成像部件EEPROM 访问故障--建议更换硒鼓或EEPROM C13D3, 黄色成像部件EEPROM 访问故障--建议更换硒鼓或EEPROM 柯尼卡美能达bizhub 250/350故障代码列表有关选购件故障休码的详细信息，请参阅相关选购件的维修手册代码 项目 说明 等级C001 LCT 通讯失败 B C0202 纸盒1升降故障 即使纸盒的纸张提升操作开始后已经过了指定时间提升感应器仍未导通。

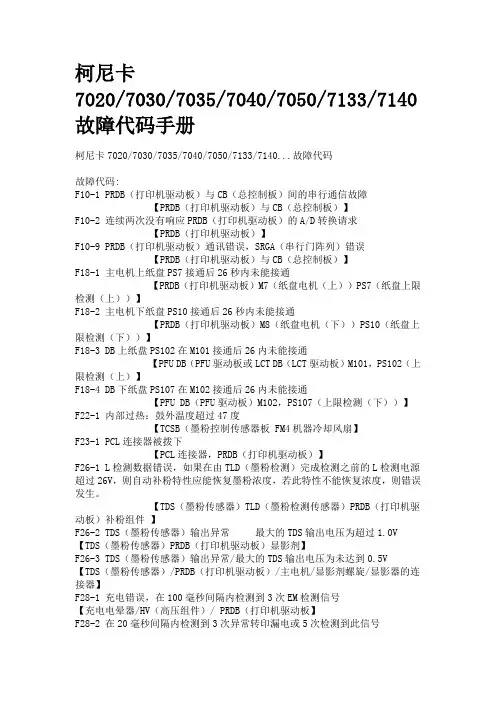

柯尼卡7020/7030/7035/7040/7050/7133/7140故障代码手册柯尼卡7020/7030/7035/7040/7050/7133/7140...故障代码故障代码:F10-1 PRDB（打印机驱动板）与CB（总控制板）间的串行通信故障【PRDB（打印机驱动板）与CB（总控制板）】F10-2 连续两次没有响应PRDB（打印机驱动板）的A/D转换请求【PRDB（打印机驱动板）】F10-9 PRDB（打印机驱动板）通讯错误，SRGA（串行门阵列）错误【PRDB（打印机驱动板）与CB（总控制板）】F18-1 主电机上纸盘PS7接通后26秒内未能接通【PRDB（打印机驱动板）M7（纸盘电机（上））PS7（纸盘上限检测（上））】F18-2 主电机下纸盘PS10接通后26秒内未能接通【PRDB（打印机驱动板）M8（纸盘电机（下））PS10（纸盘上限检测（下））】F18-3 DB上纸盘PS102在M101接通后26内未能接通【PFU DB（PFU驱动板或LCT DB（LCT驱动板）M101，PS102（上限检测（上）】F18-4 DB下纸盘PS107在M102接通后26内未能接通【PFU DB（PFU驱动板）M102，PS107（上限检测（下））】F22-1 内部过热：鼓外温度超过47度【TCSB（墨粉控制传感器板 FM4机器冷却风扇】F23-1 PCL连接器被拨下【PCL连接器，PRDB（打印机驱动板）】F26-1 L检测数据错误，如果在由TLD（墨粉检测）完成检测之前的L检测电源超过26V，则自动补粉特性应能恢复墨粉浓度，若此特性不能恢复浓度，则错误发生。

【TDS（墨粉传感器）TLD（墨粉检测传感器）PRDB（打印机驱动板）补粉组件】F26-2 TDS（墨粉传感器）输出异常最大的TDS输出电压为超过1.0V 【TDS（墨粉传感器）PRDB（打印机驱动板）显影剂】F26-3 TDS（墨粉传感器）输出异常/最大的TDS输出电压为未达到0.5V 【TDS（墨粉传感器）/PRDB（打印机驱动板）/主电机/显影剂螺旋/显影器的连接器】F28-1 充电错误，在100毫秒间隔内检测到3次EM检测信号【充电电晕器/HV（高压组件）/ PRDB（打印机驱动板】F28-2 在20毫秒间隔内检测到3次异常转印漏电或5次检测到此信号【转印电晕器/HV（高压组件）/ PRDB（打印机驱动板】F28-3 在20毫秒间隔内检测到3次异常分离漏电或5次检测到此信号【分离电晕器/HV（高压组件）/ PRDB（打印机驱动板】F28-4 载体吸附力出错，初始充电期间检测密度块检测传感器的输出。

c14a3 ir 曝光灯故障
另外，M2为保养代码，可以不管它
柯尼卡美能达复印机维修代码
Konica1515/115z/220z/1512/1613 维修代码查询,Konica1515/115z/220z/1512/1613代码方式
▲47方式(进入步骤：在主开关未打开的时候，按住数字键4和7，打开主开关。)
(7)关闭主开关，以解除47方式。请遵循以下标准： ①调整灯接触板使灯真空点(制造曝光灯时的工艺点)和光的分配板的距离为3.4±0.3mm
②灯的真空点必须指向光分配板。
③在移动灯接触板时不能升起。
④在操作时请切断电源，以免触电。
5.AE调整(自动曝灯强度)
(1)进入47方式。
(5)关闭主开关，以解除47方式。
4.光带调整。
(1)打光的分配板全部打开，进入47方式。
(2)输入数字键9和6。
(3)按下复印键(曝光灯移到玻璃板中间)。
(4)再按一次复印键(曝光灯亮持续亮3秒)。
(5)放一张白纸在玻璃板上。
(6)光带两端的宽度必须相等；光带必须在光缝的上面；调整曝光灯的左右安装点支架，以使发亮部分 尽可能窄。
+13=6%；+6=5%；0=4%；-6=3%；-13=2%
(4)按停止/消除键。
(5)关闭主关以解除47方式。
3.色粉浓度调整(一般为更换新显影剂时执行)。
(1)更换新显影剂。
(2)进入47方式。
(3)输入数字键5和1。
(4)按下复印键，M1(主电机)转动大约3分钟。
c0000 主马达故障。
c0045 定影冷却风扇马达故障。
c004e 电源冷却风扇马达故障。

美能达复印机代码大全美能达DI181代码1功能模式菜单2技术维修选择3改变固定缩放比率4PM计数器5纸张计数器6卡纸计数器7清除故障代码计数器8消耗品计数器9输入纸张尺寸10ROM版本11应用计数器12区域设置13服务电话0显示测试功能模式：1F1：走纸测试F2：感光鼓/转印电极测试工厂F4：离电极测试工厂F7：原稿尺寸感应器F8：ATDC感应器F12：样本0：中间色1：单点黑线技术维修选择代码默认值4：保养召唤0：取消1：设定7：消耗品80K停机0：可复印1：禁止复印15：缺粉停机0：可复印1：禁止复印20：前边缘消除宽度3：3mm 2～5：2～5mm21：后边缘消除宽度3：3mm 2～5：2～5mm23：同步轴前纸张环线长度100：0 97～104：4.9 －9.8mm31/37/38：ADF停止位置100：0 97～104：4.9 －9.8mm90：选择ATDC的T/C比率100：5％98～103：4.0％－7.0％91：选择Vg输出电压0：低1：高鼓老化后可增加图像浓度PM计数器按纸张选择键，依次改变显示以下内容1：保养计数（递减）2：手动送纸3：第一纸盒4：第二纸盒5：第三纸盒6：第四纸盒7：ADF设定PM计数器：显示PM计数器设定，按清除键清除→输入需要的计数→按开始键保存纸张计数器：显示不同尺寸的计数，按纸张选择键依次改变显示内容。

可以按清除键清除计数：A3→A4→A5→B4→B5→Legal→信纸→11”*17” →11”*14”→发票→FLS卡纸计数器：同上手送→一纸盒→二纸盒→三纸盒→四纸盒→垂直传送→水平传送→出口→ADF送纸→ADF传送→ADF出口→ADF单张手送故障代码计数器：同上消耗品计数器同上IU → 鼓→ 载体→ 刮板→ 定影当IU，显影剂，刮板或定影达到设定值时主机显示M2 当鼓计数达到80K 时，显示M4设定电话：*：空格#：－美能达DI181代码作者：一只游虾2004-12-12 22:29:00)美能达DI181代码美能达DI181代码1功能模式菜单2技术维修选择3改变固定缩放比率4PM计数器5纸张计数器6卡纸计数器7清除故障代码计数器8消耗品计数器9输入纸张尺寸10ROM版本11应用计数器12区域设置13服务电话0显示测试功能模式：1F1：走纸测试F2：感光鼓/转印电极测试工厂F4：离电极测试工厂F7：原稿尺寸感应器F8：ATDC感应器F12：样本0：中间色1：单点黑线技术维修选择代码默认值4：保养召唤0：取消1：设定7：消耗品80K停机0：可复印1：禁止复印15：缺粉停机0：可复印1：禁止复印20：前边缘消除宽度3：3mm 2～5：2～5mm21：后边缘消除宽度3：3mm 2～5：2～5mm23：同步轴前纸张环线长度100：0 97～104：4.9 －9.8mm31/37/38：ADF停止位置100：0 97～104：4.9 －9.8mm90：选择ATDC的T/C比率100：5％98～103：4.0％－7.0％91：选择Vg输出电压0：低1：高鼓老化后可增加图像浓度PM计数器按纸张选择键，依次改变显示以下内容1：保养计数（递减）2：手动送纸3：第一纸盒4：第二纸盒5：第三纸盒6：第四纸盒7：ADF设定PM计数器：显示PM计数器设定，按清除键清除→输入需要的计数→按开始键保存纸张计数器：显示不同尺寸的计数，按纸张选择键依次改变显示内容。

PC119 输 出 数 据 后 UN2 即检测出故障
C0FE5 C0FE6
原稿尺寸检测传感器 1 和 3 故障 原稿尺寸检测传感器 2 和 3 故障
传感器位置:
C0FE7 C0FE8 C0FE9 C0FEA C0FEB C0FEC
原稿尺寸检测传感器 1,2 和 3 故障 原稿尺寸检测传感器 4 故障 原稿尺寸检测传感器 1 和 4 故障 原稿尺寸检测传感器 2 和 4 故障 原稿尺寸检测传感器 1,2 和 4 故障 原稿尺寸检测传感器 3 和 4 故障
IC4A APC7 IC3A S10/S00 IC3A S11/S01 IC3A S12/S02 IC3A S13/S03 IC3A S14/S04 IC3A S10/S00 IC3A S14/S04
曝光灯异常定时导通
预热故障
定影温度过低
定影温度过高
定影前后热敏电阻故障
扫描电机出错
SCP 板 PWB—J 故障
M5 REM
IC5A BPC4
LA3
IC5A APC3
M3 REM
IC4A APC3
M10 REM 串行通信输出数据（PWB—F） 串行通信输出数据（PF—202） 串行通信输出数据（PF—202） 串行通信输出数据（AD—5） 串行通信输出数据（C—301） 串行通信输出数据（PWB—F） 串行通信输出数据（C—301） 曝光灯未点亮
扫描器原始位置传感器 2 故障 碳粉补充马达转动不正常
第 3 纸盒限感应器失效(英制地 区)
美能达系列资料
4050, 2050, 4050, 2050, 4050, 2050, 4050, 2050, 4050, 2050, 4050, 2050, 4050, 2050, 4050, 2050, 4050, 2050, 4050, 2050, 4050, 2050, 4050, 2050, 4050, 4050, 2050, 4050, 2050, 4050, 2050, 4050, 4050, 4050, 4050, 2050, 1054, 1052/2010, 4050, 2050, 1054, 1052/2010, 4050, 2050, 1054, 1052/2010, Di251/351, 4050, 2050, 1054, 1052/2010, Di251/351, 4050, 2050, 1054, 1052/2010, Di251/351, 4050, 2050, 4050, 2050, 1054, 1052/2010, 4050, 2050, 1054, 1052/2010, 1054, 1052/2010, 4050, 2050, Di251/351, Di251/351, 4050, 4050, 2050, 4050, 2050, 4050, 2050, 4050, 2050, 4050, 2050, 4050, 2050, 4050, 2050, 4050, 2050, 4050, 2050, 4050, 2050, Di251/351, 1054, 1052/2010, 1052/2010,

美能达163复印机故障代码柯尼卡美能达复印机bizhub１６２故障代码清单代码项目说明C000 主马达故障主马达开始运转1 秒钟后的任何时候，主马达(M1) 锁定信号会连续维持1 秒钟的高电平(HIGH) 。

C0044 ADF 冷却风扇故障仅在安装选购件AFR-605 时，具体内容请参考选购件维修手册(AFR-605) C0045 定影冷却风扇马达故障在定影冷却风扇马达全速或减速运转期间，定影冷却风扇马达(M3) 锁定信号会连续维持1 秒钟的高电平(HIGH) 。

C004E 电源冷却风扇马达故障在电源冷却风扇马达的远程信号维持在ON （表示全速动转）或OFF （表示减速动转）期间，电源冷却风扇马达(M4) 的锁定信号会连续维持1 秒钟的高电平(HIGH) C0070 主加粉马达故障在碳粉瓶正在转动期间，碳粉瓶原位感应器(PC7) 会连续3.5 秒钟输出高电平(HIGH) 信号。

在碳粉瓶正在转动期间，碳粉瓶原位感应器(PC7) 会连续 2 秒钟输出低电平(LOW) 信号。

C0210 图像转印电压异常在PC 感光鼓保持静止状态时，图像转印电压在规定时间连续维持在100 V 以上。

C03FF 模式设置不当对维修模式中“ 调整” 的“ 模式设置” 设置不正确C0500 预热故障预热循环期间，在规定的时间过后，定影辊的表面温度仍未达到规定的水平。

从室温到100 ℃: 35 秒，从100 ℃到140 ℃: 25 秒，从140 ℃到完成预热循环：20 秒。

C0500 预热故障对于具有两个定影辊加热灯的型号* （仅限于bizhub210 ）预热循环开始后30 秒内，定影辊热敏电阻未检测到预定的温度，因而未完成预热循环。

预热循环期间，在规定的时间过后，定影辊的表面温度仍未达到规定的水平。

从室温到6 O ℃: 4 秒、从6 O ℃到10 O ℃: 2 秒、从10O ℃到13O ℃: 1 秒、从13O ℃到155 ℃: 0.5 秒C0501 预热故障2 对于具有两个定影辊加热灯的型号* 仅限于Di2011 预热循环开始后30 秒内，定影辊副热敏电阻未检测到预定的温度，因而未完成预热循环。

6、FUSER TEMP. Ad (PLAIN)（定影温度调整（普通纸））7、FUSER TEMP. Ad (THICK)（定影温度调整（厚纸））8、FUSER TEMP. Ad (OHP)（定影温度调整(OHP)）9、LEADING EDGE ERAGE （前边缘消除）10、TRAILING EDGE ERAGE （后边缘消除）11、VERTICAL EDGE ERAGE （上下边缘消除）12、LOOP ADJUST (TRAY1)（波幅调整（第1 纸盒））13、LOOP ADJUST (TRAY2 TO TRAY5)*（波幅调整（第2 纸盒到第5 纸盒）*）14、LOOP ADJUST (DUPLEX)（波幅调整（双面））15、LOOP ADJUST (BYPASS)（波幅调整（手送进纸））16、FLS PAPER SIZE （FLS 纸张尺寸）17、CCD APS SIZE （CCD APS 尺寸）18、GDI TIMEOUT （GDI 超时）二、 ADJUST （调整）1、PRN MAIN REGIST （打印主对位）2、PRN SUB REGIST （打印次对位）3、CCD MAIN ZOOM （CCD 主缩放）4、CCD SUB ZOOM （CCD 次缩放）5、CCD MAIN REGIST （CCD 主对位）6、CCD SUB REGIST （CCD 次对位）7、ADF SUB ZOOM （ADF 次缩放）8、ADF MAIN REGIST （ADF 主对位）9、ADF SUB REGIST1 （ADF 次对位1）10、ADF SUB REGIST2 （ADF 次对位2）11、ADF REG. LOOP 1 （ADF 对位波幅1）12、ADF REG. LOOP 2 （ADF 对位波幅2）13、ATDC GAIN （ATDC 增益）14、MODEL SETTING （模式设定）三、 COUNTER （计数器）1、TOTAL COUNTER （总计数器）2、SIZE COUNTER （尺寸计数器）3、PM COUNTER （PM 计数器）4、MAINTENANCE COUNTER （保养计数器）5、SUPPLIES LIFE COUNT. （使用寿命计数）6、APPLICATION COUNTER （应用计数器）7、SCAN COUNTER （扫描计数器）8、PAPER SIZE COUNTER （纸张尺寸计数器）9、MISFEED COUNTER （卡纸计数器）10、TROUBLE COUNTER （故障计数器）四、 DISPLAY （显示）1、TONER DENSITY LEVEL （碳粉浓度水平）2、PROCESS CONTROL （过程控制）3、MAIN F/W VER. （主机固件版本）4、ENGINE F/W VER. （引擎固件版本）5、PCL F/W VER.* （PCL 固件版本*）6、NIC F/W VER.* （网卡固件版本*）7、ADF F/W VER.* （ADF 固件版本*）8、MAIN RAM SIZE （主内存大小）9、PCL RAM SIZE* （PCL 内存大小*）10、SERIAL NO. （序列号）11、CUSTOMER ID （用户识别码）五、 FUNCTION （功能）1、PAPER FEED TEST （送纸测试）2、PROCESS CHECK （过程检查）3、ATDC AUTO ADJUST （ATDC 自动调整）4、PRINT TEST PATTERN （打印测试图案）5、ADF FEED TEST （ADF 输稿测试）6、COPY ADF GLASS AREA（复印ADF 玻璃区域）7、CCD MOVE TO HOME （CCD 移到原位）8、SCAN TEST （扫描测试）9、ADF WIDTH ADJ. (MAX)*（ADF 宽度调整（最大） *）10、ADF WIDTH ADJ. (MIN)*（ADF 宽度调整（最小） *）11、ADF SENSOR ADJUST* （ADF 感应器调整*）六、 ADMIN. REGISTRATION （管理员注册）七、 FIXED ZOOM CHANGE（固定缩放修改）1、REDUCTION2 （缩小2）2、REDUCTION1 （缩小1）3、EXPANSION1 （放大1）4、EXPANSION2 （放大2）七、 FIXED ZOOM CHANGE（固定缩放修改）八、 FACTORY TEST（出厂测试）1、PANEL BUZZER TEST （面板蜂鸣器测试）2、RAM TEST （RAM 测试）九、 CLEAR DATA （清除数据）1、MEMORY CLEAR （清除内存数据）2、PM COUNTER （PM 计数器）3、MAINTENANCE COUNTER （保养计数器）4、SUPPLIES LIFE COUNT. （使用寿命计数）5、APPLICATION COUNTER （应用计数器）6、SCAN COUNTER （扫描计数器）7、PAPER SIZE COUNTER （纸张尺寸计数器）8、MISFEED COUNTER （卡纸计数器）9、TROUBLE COUNTER （故障计数器）10、ADF BACKUP CLEAR*（ADF 备份数据清除*）十、 SECURITY （安全性）1、TOTAL COUNTER COUNT （总计数器计数）2、SIZE COUNTER COUNT （尺寸计数器计数）3、PLUG-IN COUNTER COPY（接插式计数器复印）4、MACHINE COUNTER （机器计数器）柯尼卡美能达7516，震来自162维修代码 错误代码

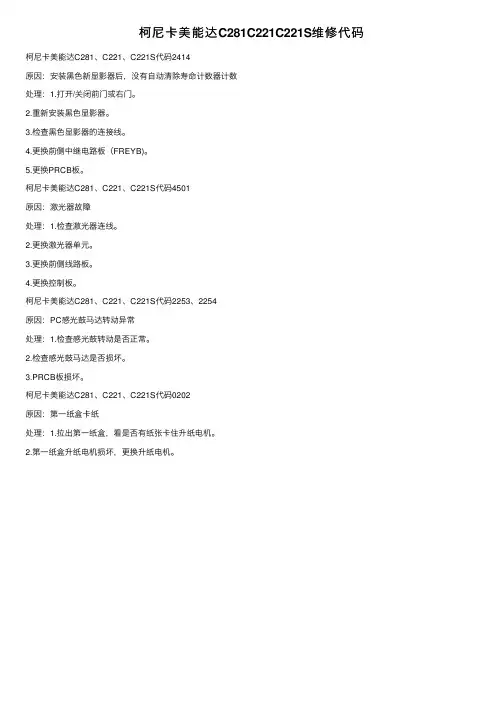

柯尼卡美能达C281C221C221S维修代码柯尼卡美能达C281、C221、C221S代码2414
原因：安装⿊⾊新显影器后，没有⾃动清除寿命计数器计数
处理：1.打开/关闭前门或右门。

2.重新安装⿊⾊显影器。

3.检查⿊⾊显影器的连接线。

4.更换前侧中继电路板（FREYB)。

5.更换PRCB板。

柯尼卡美能达C281、C221、C221S代码4501
原因：激光器故障
处理：1.检查激光器连线。

2.更换激光器单元。

3.更换前侧线路板。

4.更换控制板。

柯尼卡美能达C281、C221、C221S代码2253、2254
原因：PC感光⿎马达转动异常
处理：1.检查感光⿎转动是否正常。

2.检查感光⿎马达是否损坏。

3.PRCB板损坏。

柯尼卡美能达C281、C221、C221S代码0202
原因：第⼀纸盒卡纸
处理：1.拉出第⼀纸盒，看是否有纸张卡住升纸电机。

2.第⼀纸盒升纸电机损坏，更换升纸电机。

柯尼卡美能达C203/253/353复印机常见错误故障代码介绍尼卡美能达C203/253/353 彩色复印机常见错误故障代码介绍C2164 感光鼓充电故障C2451 转印带更换错误C2551 青色硒鼓TCR传感器检测到碳粉浓度过低C2552青色硒鼓TCR传感器检测到碳粉浓度过高C2553品红色硒鼓TCR传感器检测到碳粉浓度过低C2554品红色硒鼓TCR传感器检测到碳粉浓度过高C2555黄色硒鼓TCR传感器检测到碳粉浓度过低C2556黄色硒鼓TCR传感器检测到碳粉浓度过高C2557黑色硒鼓TCR传感器检测到碳粉浓度过低C2558黑色硒鼓TCR传感器检测到碳粉浓度过高C2559青色硒鼓TCR传感器调整故障C255A品红色硒鼓TCR传感器调整故障C255B黄色硒鼓TCR传感器调整故障C255C黑色硒鼓TCR传感器调整故障C2651 青色IU硒鼓EEPROM即芯片检测故障C2652 品红色IU硒鼓EEPROM即芯片检测故障C2653 黄色IU硒鼓EEPROM即芯片检测故障C2654 黑色IU硒鼓EEPROM即芯片检测故障C2A01青色粉盒EEPROM即芯片检测故障C2A02品红色粉盒EEPROM即芯片检测故障C2A03黄色粉盒EEPROM即芯片检测故障C2A04黑色粉盒EEPROM即芯片检测故障C3101定影辊分离错误C3421 定影器加热故障C3423定影器加热故障C3461定影器重置故障C3721定影上棍异常高温C3723定影下棍异常高温C3821定影上棍异常低温C3823定影下棍异常低温C4151青色激光器多棱镜马达故障C4152品红色激光器多棱镜马达故障C4153黄色激光器多棱镜马达故障C4154黑色激光器多棱镜马达故障C4551青色激光器C4552品红色激光器C4553黄色激光器C4554黑色激光器。

柯尼卡美能达C250/252/300/352彩色复印机常见代码 C3451,定影加热辊预热故障 C3452,定影压力辊加热故障
C3851,加热辊异常低温
C3852,压力辊异常低温
C3751,加热辊异常高温
C3752,压力辊异常高温
C2551,青色TCR感应器检测到异常低的碳粉浓度
C2552,青色TCR感应器检测到异常高的碳粉浓度
C2553,红色TCR感应器检测到异常低的碳粉浓度
C2554,红色TCR感应器检测到异常高的碳粉浓度
C2555,黄色TCR感应器检测到异常低的碳粉浓度
C2556,黄色TCR感应器检测到异常高的碳粉浓度
C2557,黑色TCR感应器检测到异常低的碳粉浓度
C2558,黑色TCR感应器检测到异常高的碳粉浓度
C2559,青色TCR感应器调整故障
C255A红色TCR感应器调整故障
C255B黄色TCR感应器调整故障
C255C黑色TCR感应器调整故障
C2451,新转印清洁器复位故障
C3461新定影部件复位故障
C2651.青色成像部件EEPROM访问故障--建议更换硒鼓或EEPROM C2652,红色成像部件EEPROM访问故障--建议更换硒鼓或EEPROM C2653,黄色成像部件EEPROM访问故障--建议更换硒鼓或EEPROM C2654,黑色成像部件EEPROM访问故障--建议
更换硒鼓或EEPROM。

锁定信号出错：锁定信号超时
? 虽然棱镜马达保持稳定转动，但在规定的连续时间内未检 测到一个低电平棱镜马达(M2) 锁定信号。错误的锁定信号
? 当棱镜马达处在断电状态时，在规定的时间或更长时间内 检测到一个低电平棱镜马达(M2) 锁定信号。
C? 1打33印B循与环选期购间件，的在通预讯定出时错间内，不能与打印机电路板通讯
主板(PWB-A) 与控制电路板(PWB-C/C) 连接故障
? 经过1.5 秒或更长时间后，还没有确认信号从主板(PWBA)
传? 一到个控错制误电命路令板信(P号W从B-控C/制C)电。路板(PWB-C/C) 传到主板
(?P一W个B-错A)误。命令信号从主板(PWB-A) 传到控制电路板(PWB-
C/C)。 C1200
C0045 定影冷却风扇马达故障
? 在定影冷却风扇马达全速或减速运转期间，定影冷却风扇 马达(M3) 锁定信号会连续维持1 秒钟的高电平(HIGH)。
C004E 电源冷却风扇马达故障
? 在电源冷却风扇马达的远程信号维持在ON（表示全速动 转）或OFF （表示减速动转）期间，电源冷却风扇马达(M4) 的锁定信号会连续维持1 秒钟的高电平(HIGH)。
TOTAL COUNTER （总计数器） SIZE COUNTER （尺寸计数器） PM COUNTER （PM 计数器） MAINTENANCE COUNTER （保养计数器） SUPPLIES LIFE COUNT. （使用寿命计数） APPLICATION COUNTER （应用计数器） SCAN COUNTER （扫描计数器） PAPER SIZE COUNTER （纸张尺寸计数器） MISFEED COUNTER （卡纸计数器） TROUBLE COUNTER （故障计数器） 4. DISPLAY （显示） TONER DENSITY LEVEL （碳粉浓度水平） PROCESS CONTROL （过程控制） MAIN F/W VER. （主机固件版本） ENGINE F/W VER. （引擎固件版本） PCL F/W VER.* （PCL 固件版本*） NIC F/W VER.* （网卡固件版本*） ADF F/W VER.* （ADF 固件版本*） MAIN RAM SIZE （主内存大小） PCL RAM SIZE* （PCL 内存大小*） SERIAL NO. （序列号） CUSTOMER ID （用户识别码） 5. FUNCTION （功能） PAPER FEED TEST （送纸测试） PROCESS CHECK （过程检查） ATDC AUTO ADJUST （ATDC 自动调整） PRINT TEST PATTERN （打印测试图案） ADF FEED TEST （ADF 输稿测试） COPY ADF GLASS AREA（复印 ADF 玻璃区域）

柯尼卡美能达bizhub 250/350 复印机故障代码查询,柯尼卡美能达bizhub 250/350 复印机故障代码查询bizhub 250/350故障代码列表有关选购件故障休码的详细信息，请参阅相关选购件的维修手册代码项目说明等级C001 LCT通讯失败C0202 纸盒1升降故障即使纸盒的纸张提升操作开始后已经过了指定时间提升感应器仍未导通。

C0204 纸盒2升降故障C0206 纸盒3升降故障C0208 纸盒4升降故障C0209 LCT升降电机故障C0210 LCT提升鼓掌C0211 手送进纸提升运动故障即使手送进纸拾纸电磁开关（SL3）通电、手送进纸搓纸操作开始后已经过了指定时间，手送进纸提升感应器（PC29）仍未被阴断或导通。

C0212 LCT排出故障BC0213 LCT移位栅故障C0214 LCT移位故障C0215 LCT移位电极故障C0702 手送进纸尺寸检测调整故障进行手送进纸尺寸检测调整时，手送进纸尺寸检测单元的控制值超出规定范围C1080 排纸选购件通讯失败复印机电源打开后，分选选购件的连接状态被改变。

代码项目说明等级C1183 升降电机上升/下降驱动故障BC1190 对齐板1驱动故障C1191 对齐板2驱动故障C11AO 纸张提升驱动故障C11A1 排纸辊压紧/缩回故障C11A2 鞍式排纸辊压紧/缩回故障C11A3 挡板驱动故障C11A4 鞍式排纸电机故障C11A5 鞍式进出导向板电机故障C11A6 鞍式可放置导向板电机驱动故障C11B0 装订单元CD驱动故障C11B2 装订驱动故障C11B5 鞍式装订1驱动故障C11B6 鞍式装订2驱动故障C11C0 打孔轮电机单元故障C11C0 折线电机驱动故障C2211 IU电机故障 IU电机运转经过指定时间后，IU电机销定信号设置仍为H。

IU电机保持停止经过指定时间后，IU电机销定信号设置仍为LC2351 碳粉抽吸风扇电机故障碳粉抽吸风扇电机运转经过指定时间后，碳粉抽吸风扇电机销定信号设置仍为H 碳粉抽吸风扇保持停止经过指定时间后，碳粉抽吸风扇电机销定信号设置仍为LC2431 IU保险丝熔断故障（*1）即使经过预定时间后，保险丝仍未熔断C2557 ATDC感应器故障 IU电机运转，ATDC感应器的扫描值小于7%在IU电机运转时，ATDC感应器的扫描值大于19%C255C ATDC调整故障在功能F8运行的指定时间内，ATDC控制电压调整无法完成。

退出维修模式
按面板复原键多次，直到原来的屏幕重新出现为止。
修改维修模式功能设定值步骤
1、用[▲/▼]键选择所需的项目；2、用[▲/▼]键、[ ]键、或数字键盘选择设定值；3、确认选择，按[Yes]键；4、返回前面的屏幕，按[No]键。
柯尼卡美能达162/210技术维修模式（Service Mode）菜单
●在检测到第一低电平棱镜马达(M2)锁定信号（第一锁定）后1秒内，未检测到下一个低电平棱镜马达锁定信号。
●锁定信号出错：锁定信号超时
●虽然棱镜马达保持稳定转动，但在规定的连续时间内未检测到一个低电平棱镜马达(M2)锁定信号。错误的锁定信号
●锁定信号出错：
●当棱镜马达处在断电状态时，在规定的时间或更长时间内检测到一个低电平棱镜马达(M2)锁定信号。
●预热循环开始后30秒内，定影辊副热敏电阻未检测到预定的温度，因而未完成预热循环。
●预热循环期间，在规定的时间过后，定影辊的表面温度仍未达到规定的水平。
●从室温到60℃: 7秒、从60℃到10O℃: 2秒、从10O℃到13O℃: 1秒、从130℃到155℃: 0.5秒
代码
项
说明
C0510
定影故障
●定影温度异常低
主加粉马达故障
●在碳粉瓶正在转动期间，碳粉瓶原位感应器(PC7)会连续3.5秒钟输出高电平(HIGH)信号。
●在碳粉瓶正在转动期间，碳粉瓶原位感应器(PC7)会连续2秒钟输出低电平(LOW)信号。
C0210
图像转印电压异常
●在PC感光鼓保持静止状态时，图像转印电压在规定时间连续维持在100 V以上。
柯尼卡美能达复印机bizhub１６２故障代码清单
代码
项目
说明
C000

柯尼卡美能达bizhub250/350复印机故障代码柯尼卡美能达bizhub250/350故障代码机器的CPU 具有自我诊断功能，在检测到故障后，会在触摸面板上显示相应的故障代码及维修保养呼叫标记。

故障代码列表有关选购件故障代码的详细信息，请参阅相关选购件的维修手册。

[table][tr][td]代码[/td][td]项目[/td][td]说明[/td][td]等级[/td][/tr][tr][td]C0001[/td][td]LCT通讯失败[/td][td]（请参阅PC-402 维修手册）[/td][td]B[/td][/tr] [tr][td]C0202[/td][td]纸盒1 升降故障[/td][td=1,4]即使纸盒的纸张提升操作开始后已经过了指定时间，提升感应器仍未导通[/td][td]B[/td][/tr][tr][td]C0204[/td][td]纸盒2 升降故障B[/td][td]B[/td][/tr][tr][td]C0206[/td][td]纸盒3 升降故障B[/td][td]B[/td][/tr][tr][td]C0208[/td][td]纸盒4 升降故障B[/td][td]B[/td][/tr][tr][td]C0209[/td][td]LCT 升降电机故障[/td][td=1,2]请参阅PC-402 维修手册[/td][td]B[/td][/tr][tr][td]C0210[/td][td]LCT 提升故障B[/td][td]B[/td][/tr][tr][td]C0211[/td][td]手送进纸提升运动故障[/td][td]即使手送进纸拾纸电磁开关（SL3）通电、手送进纸搓纸操作开始后已经过了指定时间，手送进纸提升感应器（PC29）仍未被阻断或导通[/td][td]B[/td][/tr][tr][td]C0212[/td][td]LCT 排出故障[/td][td=1,4]请参阅PC-402 维修手册。
