道岔控制电路故障室内外区分

ZD6型道岔故障分析1启动电路故障的室内外区分道岔不能启动，，首先应看清控制台现象，操动道岔时，原位表示灯不灭，室内1DQJ不励磁；原位表示灯随松开按钮而点亮，室内2DQJ不转极；只有定反位均无表示且发生挤岔报警的情况下，方有区分室内外故障的必要。

假设道岔从定位向反位转换，将万用表置直流电压250V挡，把表棒接在分线盘x2和x4上，同时联系操纵人员来回操动道岔，如果有直流220v电压，说明故障点在室外。

如果无电压，还应进一步区分。

在分线盘拆掉x2或x4的一个端子线头测量室内部分，无直流电压，就可肯定故障在室内。

先看保安熔断器，如果是好的，可顺室内电路查出故障点；如果在分线盘量到220v电压，可判断故障点在室外。

值得注意的是，启动电路故障，一般是在操纵道岔过程中发生的，室外道岔很可能在四开位置，形成既无表示又不能启动且转辙机不能操纵到原位的现象，不要去分析共性问题，首先应按程序确切区分室内外。

以上所述是转辙机在定位的情况，如道岔原在反位，区分方法是一致的，只是被测端子不同而已。

2表示电路故障的室内外区分以四线制电路为例子，如果定位无表示，在分线盘上测X1与X3的交流电压；反位无表示，测X2与X3的交流电压。

有110V左右电压，是室外开路。

电压为0V，应拆开分线盘端子测室内部分电压：有110V左右，是室外短路；仍为0V，是室内开路。

交直流电压明显大于正常值，是室内继电器开路。

交直流电压明显低于正常值，假设交流电压约为8V，直流电压约为6V，可判断为电容交、直流电压均小于正常值且不接近上述数值，一般只有两种原因：一是室外半混线或二极管半击穿；二是室内电容半击穿。

可先更换室内电容，能沟通表示，是电容故障；不能沟通表示，是室外故障。

如测得交流电压接近0V，无直流电压，可判断为是室外混线。

正常时在分线盘上测量，交流电压为70V左右，直流为60V左右。

四线制电路控制道岔常见故障分析1常见室内故障分析判断四线制电路控制的转辙机共有4条线，编号为X1、X2、X3、X4。

四线制道岔控制电路培训教案第一章四线制道岔控制电路原理分析道岔控制电路由动作电动转辙机的启动电路和反映道岔实际位置的表示电路组成。

一、道岔启动电路：1、道岔启动电路应满足的技术条件：（1）道岔区段有车时，道岔不应转换。

此种锁闭的作用叫做区段锁闭。

（2）进路在锁闭状态时，进路上的道岔，都不应再转换。

此种锁闭的作用叫做进路锁闭。

（3）在道岔启动电路已经动作以后，如果车随后驶入道岔区段，则应保证转辙机能继续转换到底，不要受上列（1）的限制而停转。

（4）道岔启动电路动作后，如果由于转辙机的自动开闭器接点接触不良或电动机的整流子与电刷接触不良，以致电动机电路不通时，应使启动电路自动停止工作复原，保证道岔不会在转换。

（5）为了便于维修试验，以及在尖轨与基本轨之间夹有障碍物，致使道岔转不到底时，能使道岔转回原位，必须保证道岔无论转到什麽位置，都可随时用手动操纵方法使它向回转。

（6）道岔转换完毕，应自动切断电动机的电路。

2、道岔控制方式：控制道岔转换的方式有三种：人工转换；进路式操纵；单独操纵。

（1）人工转换：当停电、故障、维修、清扫时，在现场用手摇把将道岔转换至所需位置。

（2）道岔进路操纵：以进路的方式使进路的要求接通电动转辙机将道岔转换到定位或反位。

选岔网络按照选路的要求，选出进路上各组道岔应转向的位置，即某道岔是定位操纵继电器DCJ吸起，就接通道岔启动电路使该道岔转向定位；是反位操纵继电器FCJ吸起，就接通道岔启动电路使该道岔转向反位。

全进路上的道岔按进路要求一次排出。

（3）为了维修、试验道岔和开放引导信号排列引导进路等，需要对道岔进行单独操纵。

单独操纵道岔的方法是：按下被操纵道岔按钮CA，若要使它转向定位，则同时按下道岔总定位按钮ZDA，接通道岔控制电路使该道岔转向定位；若要使它转向反位，则同时按下道岔总定位按钮ZFA，接通道岔控制电路使该道岔转向反位。

进路式操纵操纵与单独操纵之间的关系是：道岔的单独操纵优先于进路式操纵。

一、控制电路故障现象及解决方法1、室内故障判断:以道岔在定位为例，点压反操控制按钮，操作道岔后道岔表示灯不灭（道岔显示状态不变），可能是1DQJ故障。

具体方法：首先检查1DQJ3-4线圈是否有直流24V电压。

如果有，说明1DQJ故障，则需要更换该继电器；如果没有，说明该继电器工作良好，要进一步检查其励磁电路其他继电器及线路。

检查SJ、DTR、FCJ是否吸起，若没有吸起，检查组合架侧面端子有无24V直流送出，再用电压法逐级检查断点，若都吸起，则继续用电压法逐级检查1DQJ励磁电路相应继电器和驱动线路：以1DQJ3-4线圈为分界点，分别检查其励磁电路：(1)负表笔接负电，正表笔点测SJ11-12、DTR31-32、侧面端子03-2。

(2)正表笔接正电，负表笔点测FCJ11-12（此时按压FCA）、DTR21-22、侧面端子03-2、2DQJ142-141。

此故障现象针对于1DQJ励磁电路。

当1DQJ励磁电路故障排除后，继续按压控制按钮，操作道岔后道岔表示灯灭灯后（显示状态改变），恢复原状态显示，说明2DQJ未转极，可能2DQJ转极电路故障。

因为2DQJ转极时，1DQJF和TJ同时工作，所以在判断2DQJ转极电路时首先要判断IDQJF电路与TJ计时电路是否都正常工作。

①检查1DQJF电路仍然利用电压点测法进行检查，此时1DQJ要保证在吸起状态。

②TJ计时的检查方法相同，值得注意的一点：TJ 是缓吸继电器，所以此时TJ仍在落下状态。

③在确定1DQJF和TJ电路正常及组合架侧面端子有24V电源的条件下，仍然利用电压法检查：通过借用负电查找正电的思路，将负表笔连接侧面端子06-10，正表笔点测2DQJ转极电路，仍以定位为例，负表笔接负电，正表笔点测SJ11-12、DTR31-32、1DQJ3-4、2DQJ141-142、侧面端子03-2、2DQJ1-2、1DQJF41-42，若某一点无24VDC，则可判断该点断开。

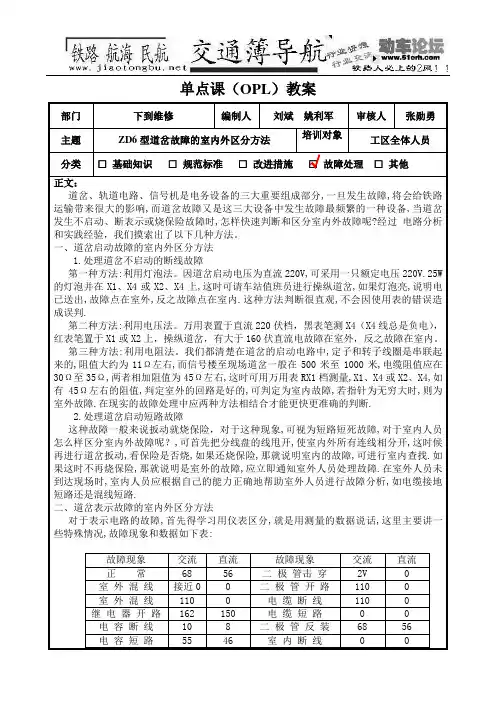

单点课（OPL）教案
在室内分线盘测量时应注意表档的使用,应从大到小逐步测量才能正确判断,在上表中室内混线和室内断线这要进行具体判断,如果有专业钳形表时刻通过电流进行判断,用表分别卡线,有电流时说明室外混线,无电流时说明室内问题.
一般来说,用万用表在分线盘端子上测得的数据和上表中的参考数据相比较，再根据具体情况用甩线法区分室内外故障就比较简单了,甩开表示线，如测得110V交流电压,说明故障点在室外,用分段测量法会很快找出故障点，无有电压时说明故障点在室内，用分段甩线法也可快速查出故障点。

这里不再累述。

四线制道岔控制电路故障分析一、判断故障的基本方法1.道岔的正常表示电压:交流为70V,直流为60V左右。

若二极管接反,则交直流电压正常,道岔无定反位表示。

2.在分线盘上进行测试,可以确定道岔的故障范围:⑴道岔表示正常时,测得交流电压70V左右,直流电压60V 左右。

⑵若测得约2V交流电压,无直流电压,则可能是二极管击穿。

⑶若测得交流接近0V,无直流电压,则可能是室外发生了短路故障。

⑷若测得交流110V左右电压,无直流电压,则说明室外发生了断线故障。

⑸若测得的交流和直流均为0V,则说明室内断线。

⑹若测得直流150V左右,交流160V左右的电压,则说明表示继电器或有关连线断。

⑺若测得交流10V左右,直流8V左右的电压,说明电容器断线。

⑻若测得交流55V左右电压,直流45V左右电压,则说明电容器短路。

3.若启动电路发生故障,不能操纵道岔,在分线盘即可直接区分室内外故障:⑴将表置于R×1挡。

⑵将故障道岔的单独操纵拉出。

⑶定位向反位转换时不启动,在分线盘上测X2、X4;反位向定位转换时不启动,在分线盘上测X1、X4。

①若电阻为30欧姆左右(此值为电缆回线电阻、电动机的定子和转子电阻之和,电机定子电阻约为6欧姆,转子电阻约为5欧姆),则说明室外正常,室内有故障。

②若电阻为无穷大,说明室外断线。

二、区分道岔控制电路故障(一)表示电路故障控制台现象:道岔位置表示灯熄灭,控制台挤岔表示灯点亮,挤岔电铃鸣响。

分析:在道岔失去表示式时,在分线盘测量(定位测X1,X3,反位测X3,X1),若有交流110V,则为室外开路故障;若无交流110V,则为室外短路或室内故障。

(二)启动电路故障当操纵道岔由定位向反位转换时,测X2,X4;当道岔由反位向定位转换时,测X1,X4。

若表针有较大摆动幅度,则说明道岔室外启动电路故障,否则为室内控制电路故障或室外短路故障。

(三)确定道岔控制电路的故障范围(假定道岔在定位,向反位单独操纵)1.若道岔表示灯绿灯不灭,则说明1DQJ未吸起。

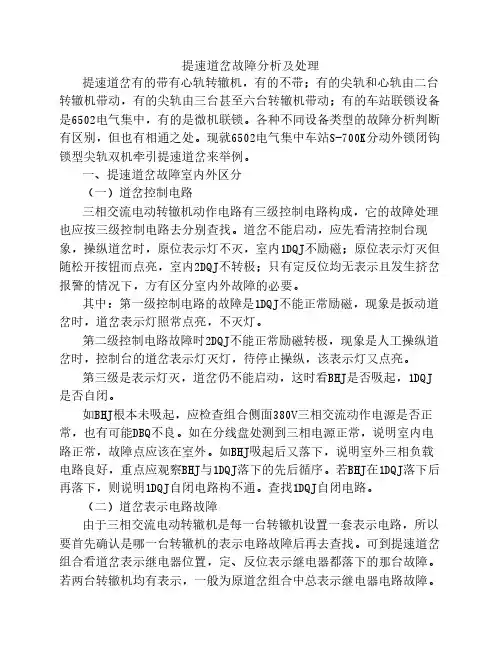

提速道岔故障分析及处理提速道岔有的带有心轨转辙机，有的不带；有的尖轨和心轨由二台转辙机带动，有的尖轨由三台甚至六台转辙机带动；有的车站联锁设备是6502电气集中，有的是微机联锁。

各种不同设备类型的故障分析判断有区别，但也有相通之处。

现就6502电气集中车站S-700K分动外锁闭钩锁型尖轨双机牵引提速道岔来举例。

一、提速道岔故障室内外区分（一）道岔控制电路三相交流电动转辙机动作电路有三级控制电路构成，它的故障处理也应按三级控制电路去分别查找。

道岔不能启动，应先看清控制台现象，操纵道岔时，原位表示灯不灭，室内1DQJ不励磁；原位表示灯灭但随松开按钮而点亮，室内2DQJ不转极；只有定反位均无表示且发生挤岔报警的情况下，方有区分室内外故障的必要。

其中：第一级控制电路的故障是1DQJ不能正常励磁，现象是扳动道岔时，道岔表示灯照常点亮，不灭灯。

第二级控制电路故障时2DQJ不能正常励磁转极，现象是人工操纵道岔时，控制台的道岔表示灯灭灯，待停止操纵，该表示灯又点亮。

第三级是表示灯灭，道岔仍不能启动，这时看BHJ是否吸起，1DQJ 是否自闭。

如BHJ根本未吸起，应检查组合侧面380V三相交流动作电源是否正常，也有可能DBQ不良。

如在分线盘处测到三相电源正常，说明室内电路正常，故障点应该在室外。

如BHJ吸起后又落下，说明室外三相负载电路良好，重点应观察BHJ与1DQJ落下的先后循序。

若BHJ在1DQJ落下后再落下，则说明1DQJ自闭电路构不通。

查找1DQJ自闭电路。

（二）道岔表示电路故障由于三相交流电动转辙机是每一台转辙机设置一套表示电路，所以要首先确认是哪一台转辙机的表示电路故障后再去查找。

可到提速道岔组合看道岔表示继电器位置，定、反位表示继电器都落下的那台故障。

若两台转辙机均有表示，一般为原道岔组合中总表示继电器电路故障。

若原道岔组合中的表示继电器也吸起了，则为表示灯和表示灯电路故障。

由于表示电路的电源控制和执行器件在室内，信号器件在室外；信号器件是直流的，电源是交流的，所以完全可以通过对分线盘端子的交直流电压的测量来区分故障点在室内还是室外。

四线制道岔控制电路故障处理一、在控制台上单操道岔时，根据观察道岔表示灯的显示情况，电流表的工作情况，结合观察继电器和启动保险情况后再进行处理，下面根据现象进行分析。

1、选路或单操道岔时，原道岔表示灯不灭。

为1DQJ不励磁故障。

先观察SJ是否吸起，SJ不吸查SJ；SJ若吸起，选路后查1DQJ 3-4励磁线圈。

2、单操道岔道岔表示灯灭灯，松手后又点原表示灯。

为2DQJ不转极故障。

选路后进行查找，定位操不动查2DQJ 3-4线圈，反位操不动查2-1线圈。

3、单操后道岔无表示，同时观察电流表不动，2DQJ也已经转极。

为启动电路故障。

区分室内外（后述），如双动道岔注意观察电流表动作次数，电流表动作次数不足，故障点在室外，在已启动岔和未启动岔之间。

4、四线制道岔在无表示又操不动的情况下应先查启动故障，后查表示电路故障。

二、故障性质的区分（断路或短路）和故障处所的区分（室内或室外）。

单操道岔时，道岔表示灯灭，电流表不动，启动断路故障。

1、有两种方法能迅速区分室内外（定位有表示时为例）：（1）在分线盘上测试启动电源是否送出；（2）操回原道岔表示，单锁道岔，用R×1档位在分线盘测试回路电阻，正常值约30Ω。

2、如果在分线盘上测不到启动电源，再测回路电阻也正常，则是室内断线故障。

查找方法如下：如果原定位有表示，向反位操不动，又确认是室内启动电路故障，单操反位，室外道岔在定位，室内2DQJ在反位：（1）用交流250V档位在分线盘上测X2、X3，有交流110V说明2DQJ111至分线盘X2是好的；（2）在分线盘上测X3、X4有交流110V，进一步说明室外是好的（X2、X4此时经室外启动电路构通为同电位）；（3）在侧面端子上测X3（05-17）、X4（05-18）有交流110V，说明分线盘至侧面X4（05-18）是好的。

X3（05-17）表笔不动，X4（05-18）上的表笔延至1DQJ21，如正常，说明05-18至1DQJ21配线是好的。

提速道岔故障分析及查找方法提速道岔故障分析及查找方法一、室内控制电路故障分析1、1DQJ（JWCXC—H125/0.44）不动作：故障现象为道岔操不动，表示不断；继电器动作电源为控制电源，1DQJ动作是3、4线圈，在确认SFJ、DCJ（FCJ）吸起后；用电表先确认3、4线圈是否有电，3为正、4为付，如果3线圈无正电源，就测02—1无正电源就测24—103—4无正电源就测24—103—3无正电源就测31—502—13有正电源，说明是24—103—3至31—502—13断线。

同样，如果4线圈无负电源，也是这样查找。

2、1DQJF1DQJ（JWCXC—H125/0.44）不动作：故障现象为道貌岸然岔操不动表示断又恢复；继电器动作电源为控制电源，查找1DQJF动作电路不能查KZ（因为有两处地方为KZ），要用KF电源查找，首先确认1线圈有正电源，再用正一笔固定在06—1，负表笔测1DQJ32-31（经30秒TJ吸起，说明1DQJ32-31良好）TJ31-33，4副线圈无负电源，说明TJ33至4线圈间断线。

3、2DQJ（JYJXC—135/220）不转极：故障现象为道岔操不动，表示断又恢复，继电器动作电源为控制电源，固定KF测KZ—1DQJF—2DQJ故障点就在有电压与没电压之间（经30秒TJ吸直起，切断1DQJF 工作电路，1DQJF落下2DQJ就不能转极。

）4、1DQJ不能自闭：故障现像为道岔操不动，表示断，首先钉观察继电器动作情况，DHJ不能动作，（先查DHJ）条件满足后查KZ电源或用电阻档查找（因为1DQJF已经动作，共用电路部份是好的，用负表笔固定在06—3，正表笔测BHJ32，正电有后，如果1DQJ 自闭电路不断，但是1DQJ不能自闭，就要检查串联在1DQJ1、2此线圈是电流的电阻值（27Ω）有无变化。

5、27Ω电阻断线：故障现像为道岔操不动，表示断；固定KF，测KZ—电阻1、2—或用电阻档查找6、HBJ（JWXC—1700）不能动作；故障现像为道岔操不动，表示断，1DQJ不能自闭。

ZD6四线制道岔控制电路故障分析一．电路工作原理（以道岔定位，第一、第三排接点闭合为例。

）道岔控制电路由道岔启动电路和道岔表示电路组成。

启动电路使电动转辙机动作以转换道岔，表示电路则将转换后的道岔位置反映到信号楼内来，给联锁提供条件。

（一）启动电路原理道岔的控制方式有两种，一是道岔的进路式操纵，以进路的方式使各组道岔按进路的要求将道岔转换至定位或反位;二是道岔的单独操纵，为了维修、试验道岔和开放引导信号排列引导进路等，需要对道岔进行单独操纵。

无论道岔的进路式操纵还是单独操纵，都必须满足道岔启动电路的要求。

图7—6 四线制道岔控制电路工作原理图1.进路式操纵道岔启动电路设道岔原来在定位，将该道岔选至反位时，反位操纵继电器FCJ励磁吸起检查进路解锁之后，由反位操纵继电器FCJ的第六组前接点接通1DQJ3-4 线圈的励磁电路。

1DQJ的励磁电路是:KZ→CA61－63→SJ62→1DQJ3－4→2DQJ142→CAJ12→FCJ62→KF1DQJ励磁吸起后，用其前接点构通2DQJ的转极电路，转极后用2DQJ的第四组接点切断1DQJ的励磁电路。

2DQJ的转极电路是:KZ→2DQJ2－1→CAJ12→FCJ62→KF由于1DQJ励磁吸起和2DQJ的转极，构通1DQJ的自闭电路和向室外电机送电电路，使电动转辙机中的直流电动机转动，将道岔从定位转换到反位。

电动转辙机在转动过程中1DQJ保持自闭吸起。

电机的供电电路为:DZ220→RD3→1DQJ1－2→1DQJ12→2DQJ113→外线X2→自动开闭器接点11－12→电动机定子线圈2－3→电动机的转子3－4→遮断器05－06→外线X4→2DQJ123→RD2→DF220道岔开始转换，自动开闭器的第三排接点断开、第四排接点接通，道岔转换到反位之后，自动开闭器的第一排接点断开、第二排接点接通，使电动机停止转动。

同时切断1DQJ的1-2线圈电路，使1DQJ缓放后失磁落下，用它的第一组后接点接通表示电路。
